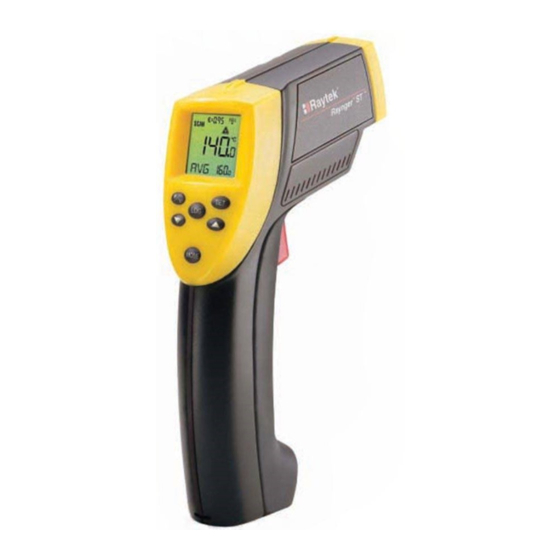

Raynger
®
ST60 ProPlus
™ Standard
ST80 ProPlus ™ Enhanced
Noncontact Thermometer • Berührungsloses Thermometer
• Thermomètre sans Contact • Termómetro sin Contacto
• Termômetro sem Contato
•
•
Table of Contents
Unit diagram . . . . . . . . . . . .1
English . . . . . . . . . . . . . . . .2
German Translation . . . . . .15
French Translation . . . . . . .28
Spanish Translation . . . . . .41
Portuguese Translation . . . .54
Chinese Translation . . . . . .67
Japanese Translation . . . . .80
57502-1 Rev. C 6/00
™
ST
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for RayTek Raynger ST60 ProPlus Standard
Summary of Contents for RayTek Raynger ST60 ProPlus Standard
- Page 1 ST80 ProPlus ™ Enhanced Noncontact Thermometer • Berührungsloses Thermometer • Thermomètre sans Contact • Termómetro sin Contacto • Termômetro sem Contato Worldwide Headquarters China Raytek Corporation Raytek China Company • • 1201 Shaffer Road Beijing, China P.O. Box 1820 Phone...
-
Page 2: Specifications
Specifications Some Noncontact Thermometer Uses Temperature range D : S* ST60 ProPlus™ -32 to 600°C (-25 to 1100°F) 30 : 1 ST80 ProPlus™ -32 to 760°C (-25 to 1400°F) 50 : 1 Contact Probe -40 to 260°C (-40 to 500°F) Display Resolution 0.1°C (0.1°F) Accuracy... - Page 3 • Compartimento • Travo do Gatilho de Bateria ON/OFF • • • • • Battery Cover • Batterieabdeckung • Couvercle du Lcompartiment Pile • Tapa de las Pilas • Tampa da Bateria • • nfo@Raytek-Direct.com 1.888.610.7664...
- Page 4 EMF (electro-magnetic fields) from arc welders, induction heaters, etc Static electricity Thermal shock (caused by large or abrupt ambi- ent temperature changes—allow 30 minutes for unit to stabilize before use) Do not leave the unit on or near objects of high temperature nfo@Raytek-Direct.com 1.888.610.7664...
- Page 5 In low-light conditions, lighter spots surrounding the laser circle may appear. These spots are not used for aiming purposes. Use only the laser circle to aim the unit. nfo@Raytek-Direct.com 1.888.610.7664...
-
Page 6: User Interface Display
To activate the laser and backlight, pull the trigger. Press the laser/backlight button (4) once to activate the backlight, twice to turn both laser and backlight on, and a third time to turn them off. nfo@Raytek-Direct.com 1.888.610.7664... -
Page 7: How It Works
The unit’ s electronics translate the Emitted Transmitted energy Energy information into a temperature reading Target which is displayed on the unit. The laser is used for aiming purposes only. nfo@Raytek-Direct.com 1.888.610.7664... - Page 8 Laser/Backlight button on the keypad. To change the 9V battery, insert it with the positive side toward the rear of the bat- tery compartment. nfo@Raytek-Direct.com 1.888.610.7664...
-
Page 9: How To Accurately Measure Temperature
(< 300°F/148°C). Allow time for the tape or paint to reach the same tem- perature as the the material underneath it. Measure the temperature of the tape or paint- ed surface. nfo@Raytek-Direct.com 1.888.610.7664... -
Page 10: Distance & Spot Size
The focal point for each unit is 914mm (36”). The spot sizes indicate 90% encircled energy. Standard Model D:S = 30:1 Enhanced Model D:S = 50:1 nfo@Raytek-Direct.com 1.888.610.7664... -
Page 11: Mode Button Functions
While holding the trigger, press the MODE MODE button (3) until the appropriate code appears in the lower left corner of the display (E). Each time you press MODE, you advance through the MODE cycle. The MODE cycle is shown above. nfo@Raytek-Direct.com 1.888.610.7664... - Page 12 MODE (3). Note: PRB is only available in the MODE loop when a probe is connected to the unit; the probe temperature will not activate the high alarm or low alarm. MODE nfo@Raytek-Direct.com 1.888.610.7664...
-
Page 13: Storing Data
LOG button (5). You will hear a tone to con- firm that the location temperature has been recorded. The recorded temperature will appear in the lower right corner (D). To select MODE another log location, press the up and down keys (2). nfo@Raytek-Direct.com 1.888.610.7664... -
Page 14: Recalling Data
2) When LOG location "0" shows in the lower left- hand corner of the display, press the LOG button (D). Three tones will sound, and the LOG location will automatically change to "1", signifying that all data locations have been cleared. nfo@Raytek-Direct.com 1.888.610.7664... -
Page 15: Maintenance
The swab may be moistened with water. NOTE: DO NOT use solvents to clean the glass lens. Cleaning the housing: Use soap and water on a damp sponge or soft cloth. NOTE: DO NOT submerge the unit in water. nfo@Raytek-Direct.com 1.888.610.7664... -
Page 16: Troubleshooting
Tests were conducted using a frequency range of 80-1000 MHz with the instrument in three orientations. The average error for the three orientations is ±1.4°C (±2.5°F) at 3 v/m throughout the spectrum. However, between 162 MHz and 792 MHz at 3 V/m, the instrument may not meet its stated accuracy. nfo@Raytek-Direct.com 1.888.610.7664... - Page 17 EMF (elektromagnetische Felder) von Elektroschweißgeräten, Induktionsheizgeräten statischer Elektrizität Thermischer Schock (verursacht durch große oder plötzliche Temperaturänderungen – Gerät vor Gebrauch 30 Minuten lang stabilisieren lassen) Gerät nicht auf oder in der Nähe von heißen Objekten aufbewahren. nfo@Raytek-Direct.com 1.888.610.7664...
