Fertigen bauseitiger Schließbleche
Passende Schließbleche können bei ASSA ABLOY Sicherheitstechnik GmbH bestellt werden.

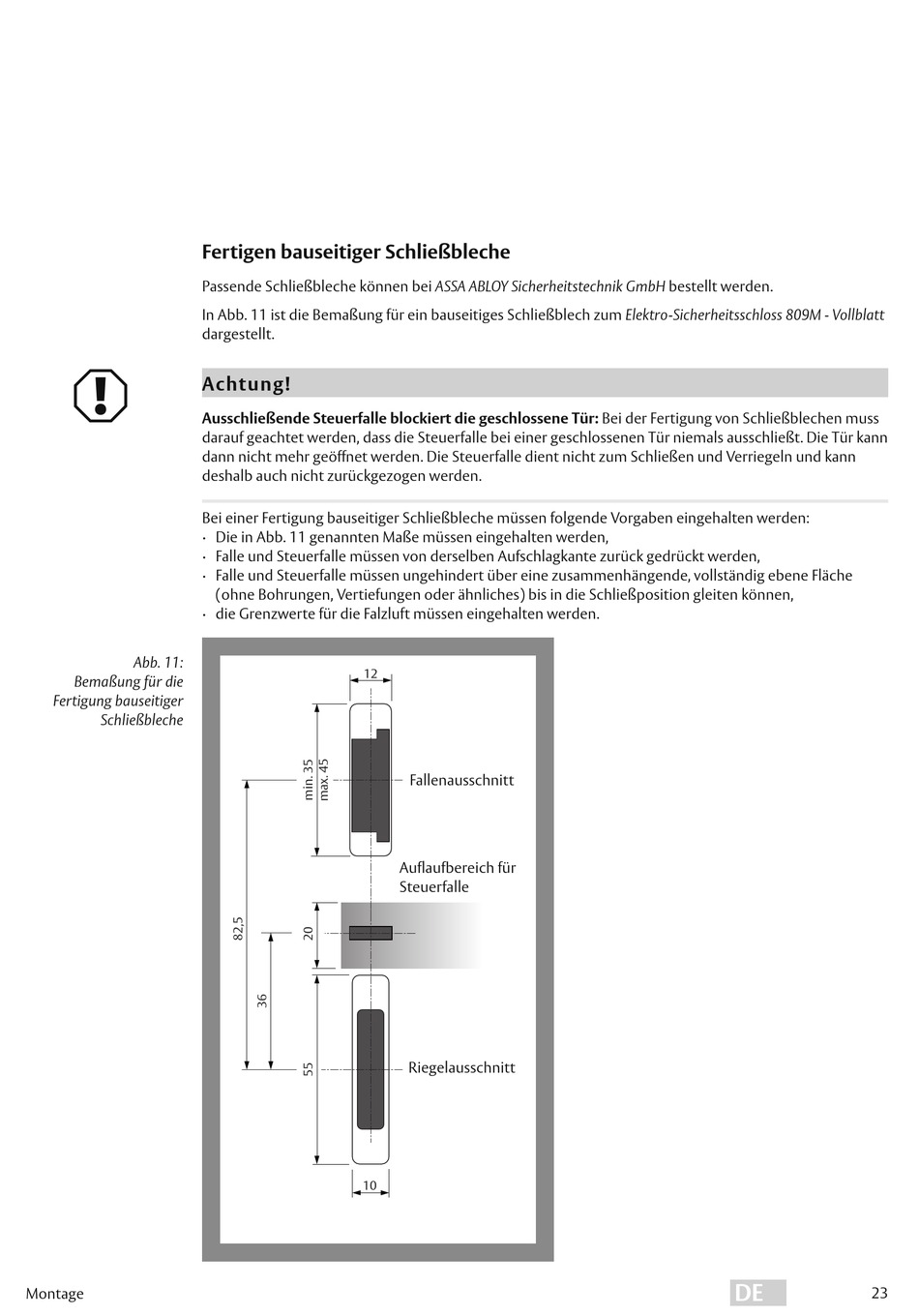

In Abb. 11 ist die Bemaßung für ein bauseitiges Schließblech zum Elektro-Sicherheitsschloss 809M - Vollblatt
dargestellt.
Achtung!
Ausschließende Steuerfalle blockiert die geschlossene Tür: Bei der Fertigung von Schließblechen muss
darauf geachtet werden, dass die Steuerfalle bei einer geschlossenen Tür niemals ausschließt. Die Tür kann
dann nicht mehr geöffnet werden. Die Steuerfalle dient nicht zum Schließen und Verriegeln und kann
deshalb auch nicht zurückgezogen werden.
Bei einer Fertigung bauseitiger Schließbleche müssen folgende Vorgaben eingehalten werden:
· Die in Abb. 11 genannten Maße müssen eingehalten werden,
· Falle und Steuerfalle müssen von derselben Aufschlagkante zurück gedrückt werden,
· Falle und Steuerfalle müssen ungehindert über eine zusammenhängende, vollständig ebene Fläche
(ohne Bohrungen, Vertiefungen oder ähnliches) bis in die Schließposition gleiten können,
· die Grenzwerte für die Falzluft müssen eingehalten werden.
