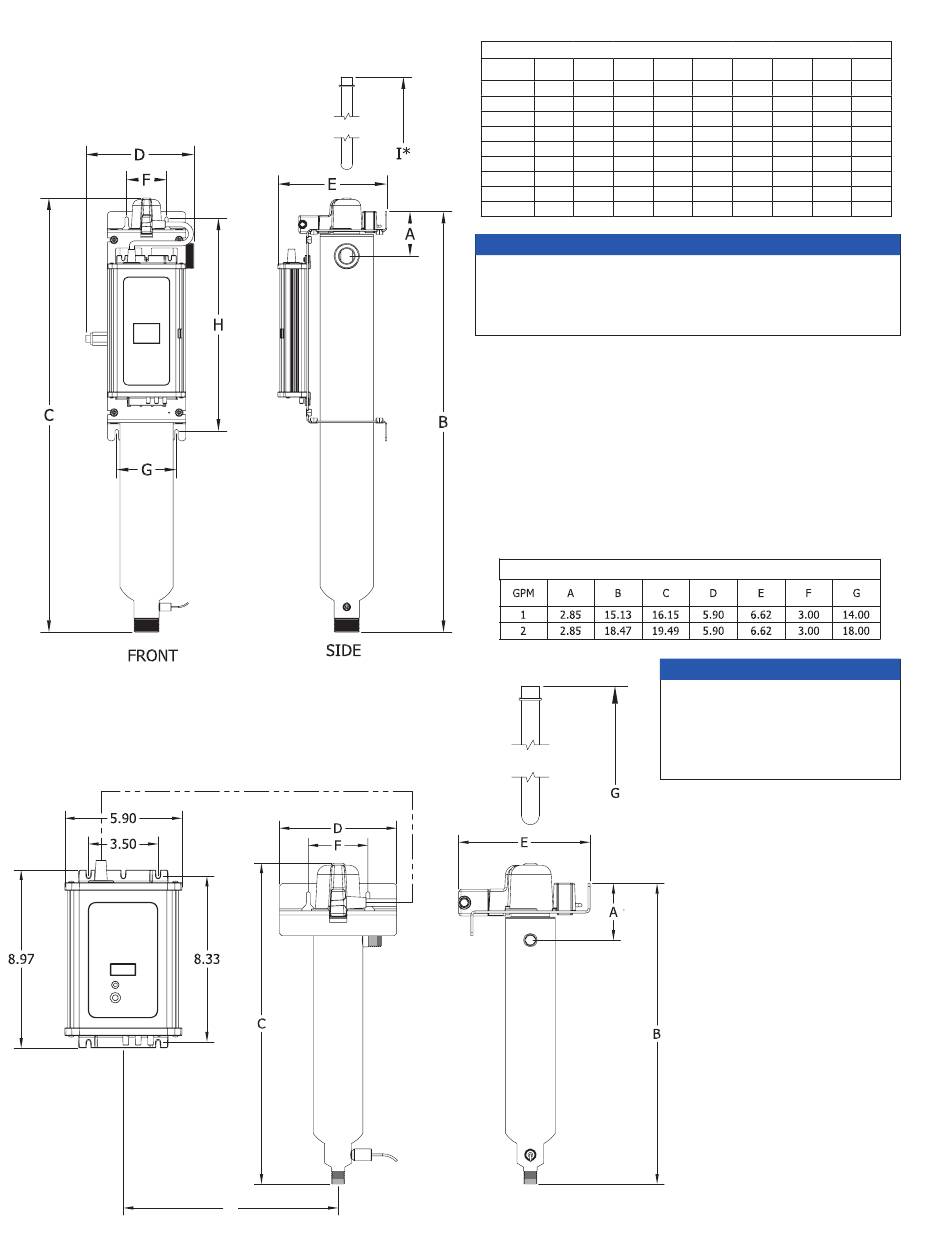

Dimensiones

Todas las dimensiones se expresan en pulgadas.
22
Controlador montado en cámara- 6 a 50 GPM
GPM A B C
6 2,85 27,75 28,77
8 2,85 32,87 33,89
12 (B) 3,34 33,37 34,40
12 (C y D) 3,34 23,92 24,95
16 3,34 27,86 28,89
20 3,34 31,40 32,43
25 3,34 31,64 32,67
40 3,34 43,02 44,05
50 3,34 50,14 51,17
AV I SO
* Permita esta cantidad de espacio arriba
para la extracción de la lámpara y la manga
de cuarzo.
Controlador montado remoto - Sistemas de GPM 1 y 2
*
*
8
D E F G H
5,90 8,29 3,00 4,50 13,67 27,00
5,90 8,29 3,00 4,50 13,67 32,00
5,90 8,29 3,00 4,50 16,00 32,00
7,63 8,29 3,00 4,50 16,00 22,00
7,63 8,29 3,00 4,50 16,00 26,00
7,63 8,29 3,00 4,50 16,00 30,00
8,13 8,29 3,00 4,50 16,00 30,00
8,13 8,29 3,00 4,50 16,00 41,00
8,13 8,29 3,00 4,50 16,00 48,00
AV I SO
* Permita esta cantidad
de espacio arriba para la
extracción de la lámpara y
la manga de cuarzo.
