3. Consulte la figura 4-3. Haga un orificio del tamaño adecuado para acomodar el sistema del conducto en la parte
inferior de la caja de plástico, según se muestra.
PRECAUCIÓN
Haga el orificio cuidadosamente para evitar perforar la caja y dañar los componentes internos.
Coloque la Estación de carga de Nivel 2 en una superficie blanda durante la perforación para
evitar daños.
4. Consulte la figura 4-4. Instale los ojetes de los anillos de terminal en cada cable y conecte cada uno de ellos
al conector correcto de bloque de entrada de la terminal. Use cable de cobre del tamaño adecuado para usar
el EVSE en el amperaje de salida correcto. Sustituya la tapa del compartimento y apriétela con una tensión de
4,6 lbs./pulg. (0,5 Nm).
Instrucciones de instalación y funcionamiento | Estación de carga de Nivel 2 Power Max | 39 | es

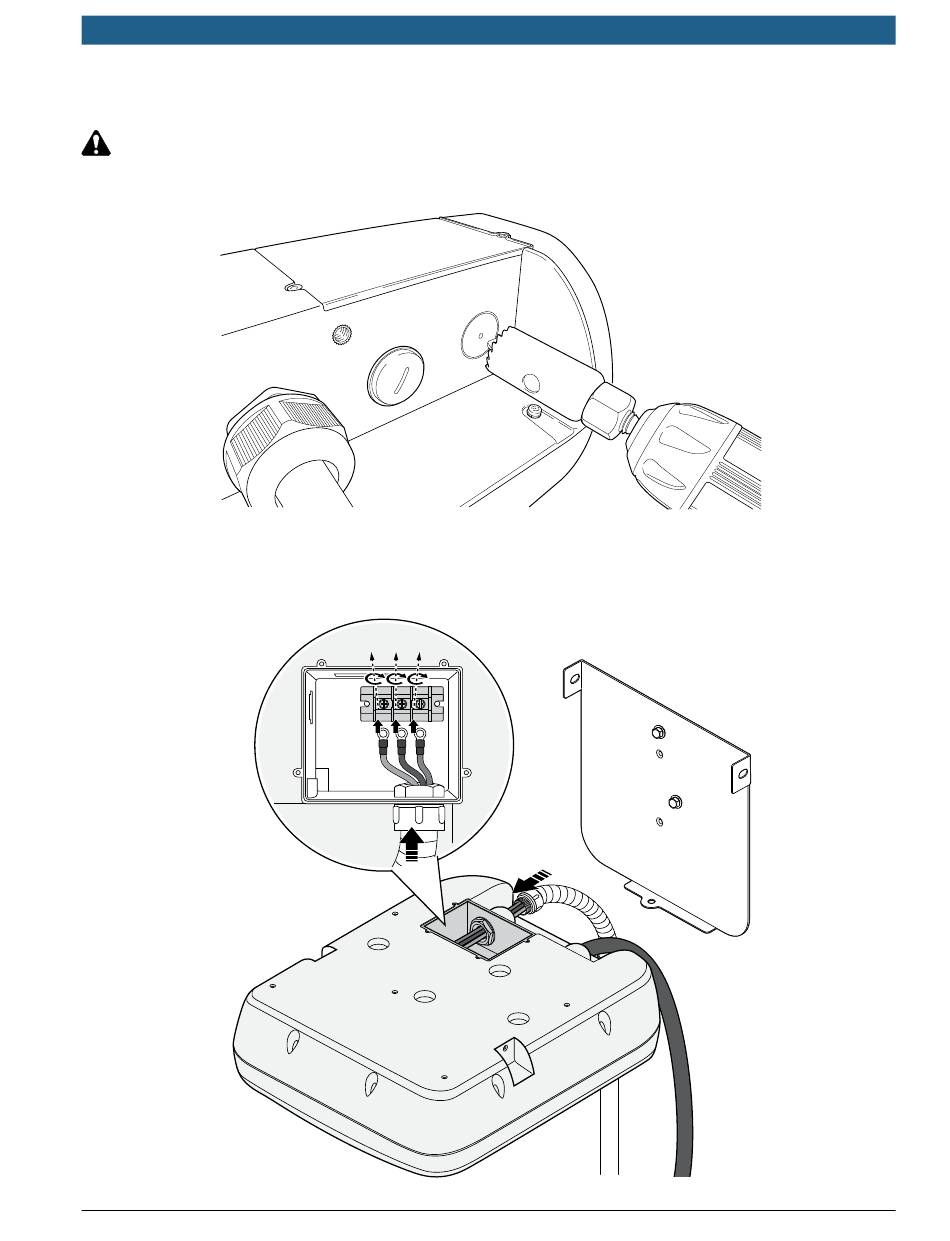

Figura 4-3. Orificio para un conducto
G L2 L1
Figura 4-4. Cable eléctrico con detalle del bloque de entrada de la terminal
