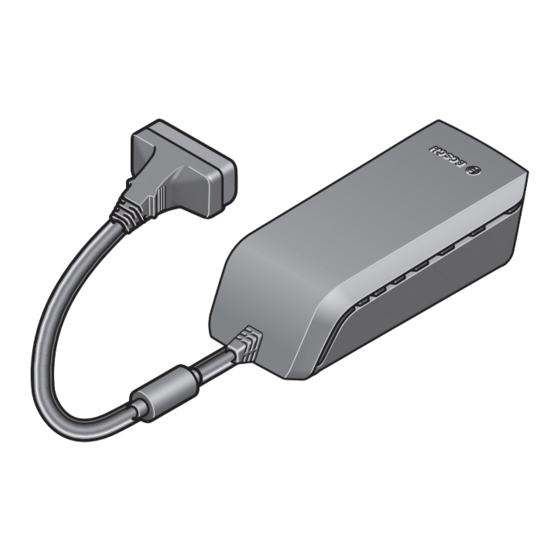

Bosch PowerPack 300 Original Instructions Manual

Hide thumbs Also See for PowerPack 300:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 22

Quick Links

Download this manual See also: Owner's Manual, Original Instruction Manual
OBJ_DOKU-27936-002.fm Page 1 Friday, October 12, 2012 12:46 PM
Robert Bosch GmbH
Bosch eBike Systems
72703 Reutlingen
Germany
www.bosch-ebike.com
0 276 001 Y45 (2012.10) T / 142
Drive Unit Speed | Intuvia |
PowerPack 300 | PowerPack 400 | Charger
0 275 007 003 | 1 270 020 903 | 0 275 007 500 | 0 275 007 501 |
0 275 007 502 | 0 275 007 503 | 0 275 007 504 | 0 275 007 505 | 0 275 007 905
de Originalbetriebsanleitung
en Original instructions
fr
Notice originale
es Manual original
it
Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi
Alkuperäiset ohjeet

Advertisement

loading

Related Manuals for Bosch PowerPack 300

Summary of Contents for Bosch PowerPack 300

  • Page 1 72703 Reutlingen Drive Unit Speed | Intuvia | Germany PowerPack 300 | PowerPack 400 | Charger www.bosch-ebike.com 0 275 007 003 | 1 270 020 903 | 0 275 007 500 | 0 275 007 501 | 0 276 001 Y45 (2012.10) T / 142...
  • Page 2 OBJ_BUCH-1557-002.book Page 2 Friday, October 12, 2012 12:14 PM TURBO SPORT TOUR KM/H PMWH KM/H Reichweite 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 3 OBJ_BUCH-1557-002.book Page 3 Friday, October 12, 2012 12:14 PM Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 4 OBJ_BUCH-1557-002.book Page 4 Friday, October 12, 2012 12:14 PM 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 5 OBJ_BUCH-1557-002.book Page 5 Friday, October 12, 2012 12:14 PM Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 6 For safe operation see manual. Risk of electric shock. Dry location use only. Charge only batteries of WARNING the Bosch eBike Systems. Other batteries may burst causing personal damage. Do not replace the plug 0 275 007 905 assembly as risk of fire or electric shock may result.
  • Page 7 OBJ_BUCH-1557-002.book Page 7 Friday, October 12, 2012 12:14 PM Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 8 Benutzen der Anfahrhilfe keinen Boden- 16 Blockierschraube Bediencomputer kontakt, besteht Verletzungsgefahr. 17 Geschwindigkeitssensor  Verwenden Sie nur original Bosch Akkus, die vom Her- 18 Speichenmagnet des Geschwindigkeitssensors steller für Ihr eBike zugelassen wurden. Der Gebrauch Anzeigenelemente Bediencomputer anderer Akkus kann zu Verletzungen und Brandgefahr füh-...
  • Page 9  Entnehmen Sie den Bediencomputer bei abgestelltem Aus-Taste des Akkus (siehe Betriebsanleitung des Akkus). eBike, damit der Antrieb nicht durch unberechtigte Dritte benutzt werden kann. Ohne Bediencomputer kann das eBike-System nicht eingeschaltet werden. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 10 Strecken sowie für Stadtverkehr spannung; max. 500 mA Ladestrom). In der Textanzeige c – „TURBO“: maximale Unterstützung bis in hohe Trittfre- des Bediencomputers erscheint „USB verbunden“. quenzen, für sportives Fahren 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 11 Bei beiden Ausführungen drücken Sie zum Ein- und Aus- Um die Funktion zu verlassen und eine geänderte Einstellung schalten der Beleuchtung jeweils die Taste 2. zu speichern, drücken Sie die Taste „RESET“ 6 für 3 s. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 12 Verbindungsproblem des Akkus Anschlüsse und Verbindungen überprüfen lassen falsche Akkupolung Laden Sie den Akku mit dem original Bosch Ladegerät wie in dessen Betriebsanleitung beschrieben auf. Eine oder mehrere Tasten des Bedien- Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen computers sind blockiert.
  • Page 13 Schaltvorganges das Treten kurz zu unterbrechen. Da- durch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert. Durch die Wahl des richtigen Ganges können Sie bei gleichem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 14 Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vor- schriften. Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch eine geeignete Transportverpackung bestellen. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 15 Bosch eBike-Antriebssystem. Nur so wird Lesen Sie alle Sicherheits- der Akku vor gefährlicher Überlastung geschützt. hinweise und Anweisungen.  Verwenden Sie nur original Bosch Akkus, die vom Her- Versäumnisse bei der Einhal- steller für Ihr eBike zugelassen wurden. Der Gebrauch tung der Sicherheitshinweise anderer Akkus kann zu Verletzungen und Brandgefahr füh-...
  • Page 16  Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- Liegt die Kapazität des Akkus unter 5 %, erlöschen alle LEDs haltene oder ein baugleiches original Bosch Ladegerät. der Ladezustandsanzeige 21 am Akku, es gibt aber noch eine Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- Anzeigefunktion des Bediencomputers.
  • Page 17 Sollte der Tragegurt 28 des Standard-Akkus defekt sein, dann Inbetriebnahme lassen Sie ihn von einem Fahrradhändler austauschen.  Verwenden Sie nur original Bosch Akkus, die vom Her- Akku vor und während der Lagerung nachladen steller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr füh-...
  • Page 18 Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vor- schriften. Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch eine geeignete Transportverpackung bestellen. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 19 Der in dieser Betriebsanleitung verwendete Begriff „Akku“ be- – Nur in trockener Umgebung benutzen. zieht sich gleichermaßen auf Standard-Akkus (Akkus mit Hal- – Laden Sie nur Akkus des Bosch eBike-Systems. Andere terung am Fahrradrahmen) und Gepäckträger-Akkus (Akkus Akkus können explodieren und Verletzungen verursa- mit Halterung im Gepäckträger).
  • Page 20 Ladevorgangs gut belüftet ist und die Lüftungsöffnungen 32 Ladezeit auf beiden Seiten nicht verdeckt sind. – PowerPack 300 Der Akku ist vollständig geladen, wenn alle fünf LEDs der An- – PowerPack 400 zeige 21 dauerhaft leuchten. Der Ladevorgang wird automa- Anzahl der Akkuzellen 10 –80...
  • Page 21 Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zuge- führt werden. Änderungen vorbehalten. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 22 16 Locking screw for drive HMI packs can lead to injuries and pose a fire hazard. When us- 17 Speed sensor ing other battery packs, Bosch shall not assume any liabil- 18 Spoke magnet of the speed sensor ity and warranty.
  • Page 23 Without the drive HMI, the eBike system cannot be switched on. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 24 When the drive HMI is not inserted in the holder and no button level. is pressed, it automatically switches off after 1 min to save en- ergy. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 25 (not changeable). charge (for constant conditions such as assistance level, route profile, etc.) – “Distance”: Distance covered since the last reset – “Trip time”: Trip time since the last reset Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 26 Connection problem of battery pack Have connections and contacts checked Incorrect polarity of battery pack Charge the battery pack with the original Bosch charger as described in the operating instructions. One or more buttons of the drive HMI Check if any buttons are blocked, e.g. from dirt or debris. Clean the are blocked.
  • Page 27 – Weight of the eBike, rider and equipment/luggage In case of questions concerning transport of the battery packs, please refer to an authorised bicycle dealer. Bicycle dealers can also provide suitable transport packaging. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 28 Please return battery packs that are no longer usable to an au- thorised bicycle dealer. Li-ion: Please observe the instructions in sec- tion “Transport”, page English–6. Subject to change without notice. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 29 Read all safety warnings and packs can lead to injuries and pose a fire hazard. When us- all instructions. Failure to fol- ing other battery packs, Bosch shall not assume any liabil- low the warnings and instruc- ity and warranty.
  • Page 30 HMI.  Use only the charger provided with your eBike or an identical original Bosch charger. Only this charger is When the capacity of the battery pack is below 5 %, all LEDs of charge-control indicator 21 on the battery pack go out;...
  • Page 31 When us- When not using the battery pack for a longer period, charge it ing other battery packs, Bosch shall not assume any liabil- to approx. 60 % (3 to 4 LEDs lit on the charge-control indica- ity and warranty.
  • Page 32 Please also observe possibly more detailed national regula- tions. In case of questions concerning transport of the battery packs, please refer to an authorised bicycle dealer. Bicycle dealers can also provide suitable transport packaging. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 33 – Dry location use only. The term “battery pack” used in these operating instructions – Charge only batteries of the Bosch eBike Systems. Oth- refers both to standard battery packs (battery packs with er batteries may burst causing personal damage.
  • Page 34 Battery Charger Charger indicator 21 light up continuously. The charge procedure is Charging time automatically ended. – PowerPack 300 Disconnect the charger from the mains supply and the battery – PowerPack 400 pack from the charger. Number of battery cells 10 –80...
  • Page 35 Equipment and its implementation into national right, battery chargers that are no longer usable must be collected sepa- rately and disposed of in an environmental correct manner. Subject to change without notice. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 36 11 Touche pour la fonction d’affichage « i » sur l’unité de de blessures. commande  N’utilisez que les accus d’origine Bosch autorisés par le 12 Touche pour baisser la valeur/feuilleter vers le bas « – » fabricant pour votre vélo électrique. L’utilisation de tout 13 Touche pour augmenter la valeur/feuilleter autre accumulateur peut entraîner des blessures et des...
  • Page 37 (voir « Insérer et retirer l’ordinateur de commande », page Français–2). – Le capteur de vitesse est correctement connecté (voir « Contrôle du capteur de vitesse », page Français–2). Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 38 énergie se fait au moyen d’un accu interne. Si l’accu interne est trop faible lorsqu’on met en marche l’ordina- teur de commande, « Connecter au vélo » est affiché pen- 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 39 « WALK » 14 de l’unité de commande et maintenez-la chage de cette fonction et appuyez sur la touche « RESET » 6 appuyée. L’entraînement du vélo électrique sera mis en jusqu’à ce que l’affichage soit revenu à zéro. marche. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 40 Température de l’accu trop basse Laissez l’accu se réchauffer lentement dans un endroit chaud. (moins de –10 °C) * seulement pour éclairage par accu du vélo électrique (suivant les versions dans les différents pays) 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 41 Problème de connexion de l’accu Faire contrôler les raccords et connexions Mauvaise polarité de l’accu Rechargez l’accu au moyen du chargeur d’origine Bosch suivant les infor- mations données dans la notice d’utilisation de ce dernier. Une ou plusieurs touches de l’ordina- Contrôlez si les touches sont coincées, par ex.

  • Page 42: Nettoyage Et Entretien

    Pour toutes les questions concernant le système eBike et ses Français–7. éléments, adressez-vous à un vélociste autorisé. Vous trouverez les données de contact de vélocistes autorisés sur le site internet www.bosch-ebike.com Sous réserve de modifications. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 43 23 Clé de la serrure de l’accu contacts d’accu peut provoquer des brûlures ou un incen- 24 Serrure de l’accu die. La garantie de Bosch est annulée dans en cas de dom- 25 Fixation supérieure de l’accu standard mages provoqués par un court-circuit survenant dans ce contexte.
  • Page 44 Lisez et respectez la notice d’utili- Charge de l’accu sation de l’unité d’entraînement et de l’ordinateur de com-  N’utiliser que le chargeur d’origine Bosch fourni avec le mande. vélo électrique ou un chargeur identique. Seul ce char- Si la capacité...
  • Page 45 Si la sangle 28 de l’accu standard était défectueuse, faites-la Mise en service remplacer par une vélociste.  N’utilisez que les accus d’origine Bosch autorisés par le Recharger l’accu avant et pendant le stockage fabricant pour votre vélo électrique. L’utilisation de tout autre accumulateur peut entraîner des blessures et des...
  • Page 46 Indiquez-lui le fabricant et le numéro de la clé. vélociste autorisé. Vous trouverez les données de contact de vélocistes autorisés Lithium ion : sur le site internet www.bosch-ebike.com Respectez les indications données dans le chapitre « Transport », page Transport Français–11.
  • Page 47 électrique. – Ne pas remplacer la connectique car un risque d’incen- die ou de choc électrique pourrait en résulter.  Ne charger que des accus Li-ion autorisés par Bosch pour les vélos électriques. La tension d’accumulateurs Description et performances du doit correspondre à...
  • Page 48 élevée. Durée de charge Note : Veillez à ce que le chargeur soit bien aéré pendant le – PowerPack 300 processus de charge et que les orifices d’aération 32 des – PowerPack 400 deux côtés ne soient pas couverts.
  • Page 49 Pour toute question concernant le chargeur, adressez-vous à un vélociste autorisé. Vous trouverez les données de contact de vélocistes autorisés sur le site internet www.bosch-ebike.com Elimination des déchets Les chargeurs ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appro- priée.
  • Page 50 18 Imán de fijación a los radios para el captador de tipo de acumuladores puede acarrear lesiones e incluso un velocidad incendio. Si se aplican acumuladores de otro tipo Bosch Elementos de indicación del ordenador de control declina cualquier responsabilidad y el derecho a garantía.
  • Page 51 – Estando montado el ordenador de control pulse breve- ña del bloqueo 15 y sáquelo hacia atrás del soporte 4. mente la tecla de Conexión/desconexión del acumulador (ver instrucciones de uso del acumulador). Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 52 También es posible que no exista una diversidad de modos de asistencia tan amplia como la aquí indicada. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 53 – Si se bloquean las ruedas de la eBike (p. ej. al frenar o al chocar contra un obstáculo). – Si la velocidad es superior a 18 km/h. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 54 (inferior a –10 °C) te lentamente. Problema de conexión del acumulador Deje verificar las conexiones y las uniones * solamente si la iluminación de la eBike funciona con el acumulador (según ejecución país) 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 55 Causa Solución Polaridad incorrecta del acumulador Cargue el acumulador con el cargador original Bosch según se describe en sus instrucciones de uso. Bloqueo de una o varias teclas del or- Verifique si las teclas están atascadas, p.ej., al haber penetrado sucie- denador de control dad.
  • Page 56 Español–7. ponentes diríjase a una tienda de bicicletas autorizada. Las direcciones de tiendas de bicicletas autorizadas las en- cuentra en la página de internet www.bosch-ebike.com Reservado el derecho de modificación. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 57 PowerPack con acumuladores de Iones de Litio Instrucciones de seguridad  Únicamente utilice el acumulador en eBikes equipadas con el sistema motriz para eBikes original Bosch. Sola- Lea íntegramente todas las mente así queda protegido el acumulador contra una so- indicaciones de seguridad e brecarga peligrosa.
  • Page 58  Únicamente use el cargador que se suministra con su cargado se encienden los cinco LED. eBike u otro original Bosch del mismo tipo. Solamente Una vez conectado el acumulador el nivel de carga se muestra este cargador ha sido especialmente adaptado al acumula- además en el ordenador de control.
  • Page 59 Puede sustituir entonces el acumulador. incendio. Si se aplican acumuladores de otro tipo Bosch Si está dañada la correa de transporte 28 del acumulador es- declina cualquier responsabilidad y el derecho a garantía.
  • Page 60 Deberá indicar entonces el fabricante y el núme- ro de la llave. Las direcciones de tiendas de bicicletas autorizadas las en- cuentra en la página de internet www.bosch-ebike.com Transporte Los acumuladores están sujetos a los requerimientos fijados en la legislación sobre mercancías peligrosas. Los acumula- dores pueden ser transportados por carretera por el usuario particular sin más imposiciones.
  • Page 61 Descripción y prestaciones del  Solamente cargue acumuladores de iones de litio Bosch homologados para eBikes. La tensión del acumu- producto lador deberá corresponder a la tensión de carga del cargador. En caso de no atenerse a ello podría originarse Componentes principales (ver página 6–7)
  • Page 62 Tiempo de carga Observación: Preste atención a que el cargador esté bien – PowerPack 300 ventilado durante el proceso de carga y que no estén obstrui- – PowerPack 400 das las rejillas de refrigeración 32 en ambos lados.
  • Page 63 En todas las consultas sobre el cargador diríjase a una tienda de bicicletas autorizada. Las direcciones de tiendas de bicicletas autorizadas las en- cuentra en la página de internet www.bosch-ebike.com Eliminación Los cargadores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.
  • Page 64 15 Bloccaggio computer di controllo cendio. In caso di impiego di batterie ricaricabili diverse, 16 Vite di bloccaggio computer di controllo Bosch non si assumerà alcuna responsabilità civile e ga- 17 Sensore di velocità ranzia. 18 Magnete per raggi del sensore di velocità...
  • Page 65 – Luce anteriore – Luce posteriore * in funzione delle norme di legge, non è possibile in tutti i modelli speci- fici dei paesi di impiego tramite la batteria ricaricabile eBike Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 66 – Premere il tasto di accensione e spegnimento 5 del compu- ter di controllo: – Disattivare la batteria ricaricabile al suo tasto di accensio- ne/spegnimento (vedi istruzioni per l’uso della batteria ri- caricabile). – Rimuovere il computer di controllo dal supporto. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 67 2. sull’unità di comando fino a quando compare nella visualizza- zione b il livello di assistenza desiderato, per ridurre premere il tasto « –» 12. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 68 Errore interno dell’unità di azionamento Fare controllare l’unità di azionamento Problema di collegamento dell’unità di Fare controllare raccordi e collegamenti azionamento * solo per l’illuminazione dell’eBike tramite la batteria ricaricabile (specifico del paese di impiego) 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 69 Ricaricare la batteria ricaricabile con la stazione di ricarica originale errata Bosch come descritto nelle sue istruzioni per l’uso. Uno o più tasti del computer di controllo Controllare se i tasti sono incastrati ad es. a causa di sporcizia che è...
  • Page 70 – Tanto maggiore sarà selezionato il livello di assistenza, a condizioni altrimenti uguali, tanto più limitata sarà l’auto- nomia. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 71 Li-Ion: Si prega di tener presente le indicazio- ni riportare nel paragrafo «Trasporto», pagina Italiano–7. Con ogni riserva di modifiche tecniche. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 72 Batteria ricaricabile agli ioni di litio PowerPack Norme di sicurezza  Ricaricare la batteria ricaricabile esclusivamente con stazioni di ricarica originali Bosch. In caso di impiego di Leggere tutte le indicazioni stazioni di ricarica non originali Bosch non può essere di sicurezza e le istruzioni escluso il pericolo di incendio.
  • Page 73 Ogni LED corrisponde a circa il 20 % della capacità. Quando la  Utilizzare esclusivamente la stazione di ricarica origi- batteria ricaricabile è completamente carica sono illuminati nale Bosch contenuta nel volume di fornitura dell’eBike tutti i cinque LED. oppure una uguale strutturalmente. Solo questa stazio- Lo stato di carica della batteria ricaricabile attivata viene inol- ne di ricarica è...
  • Page 74 In caso di impiego di batterie ricaricabili diverse, Se la cinghia portante 28 della batteria ricaricabile standard Bosch non si assumerà alcuna responsabilità civile e ga- dovesse essere difettosa, farla sostituire da un rivenditore di ranzia.
  • Page 75 Indicare al rivenditore il produtto- re ed il numero della chiave. Le informazioni per contattare rivenditori autorizzati di bici- clette sono riportate sulla pagina web www.bosch-ebike.com Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 76 – Non sostituire il cavo elettrico. Esiste pericolo di incen-  Ricaricare esclusivamente batterie ricaricabili agli ioni dio ed esplosione. di litio Bosch omologate per eBike. La tensione della Descrizione del prodotto e batteria ricaricabile deve essere adatta alla tensione di ricarica batteria della stazione di ricarica.
  • Page 77 20 %. Tempo di ricarica  Procedere con cautela in caso di contatto con la stazio- – PowerPack 300 ne di ricarica durante l’operazione di ricarica. Mettere i – PowerPack 400 guanti di protezione. In modo particolare in caso di eleva- Numero degli elementi della te temperature ambientali la stazione di ricarica può...
  • Page 78 Con ogni riserva di modifiche tecniche. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 79 17 Snelheidssensor grond maken, bestaat gevaar voor letsel. 18 Spaakmagneet van snelheidssensor  Gebruik alleen originele Bosch accu’s die door de fabri- kant voor uw eBike zijn toegestaan. Het gebruik van an- Indicatie-elementen bedieningscomputer a Indicatie motorvermogen dere accu’s kan tot letsel en brandgevaar leiden.
  • Page 80 Als het eBike-systeem bij vergissing met belaste pedalen is in- worden gebruikt. Zonder bedieningscomputer kan het geschakeld, dient u deze uit te schakelen en zonder belasting eBike-systeem niet ingeschakeld worden. opnieuw in te schakelen. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 81 „ –” 12. als deze niet in de houder is geplaatst. Als u de bedieningscomputer wilt uitschakelen, drukt u op de aan/uit-toets 5. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 82 2. Als u de functie wilt verlaten en een gewijzigde instelling wilt op- slaan, drukt u gedurende 3 seconden op de toets „RESET” 6. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 83 Verbindingsprobleem van de accu Aansluitingen en verbindingen laten controleren Verkeerde accupoolrichting Laad de accu alleen op met met het originele Bosch oplaadapparaat zoals in de bijbehorende gebruiksaanwijzing beschreven. Een of meer toetsen van de bedie- Controleer of er toetsen zijn vastgeklemd, bijv. door binnengedrongen ningscomputer zijn geblokkeerd.
  • Page 84 Daardoor wordt het schakelen vergemakkelijkt en de slijtage van de aandrijflijn beperkt. Door de keuze van de juiste versnelling kunt u bij gelijke krachtsinspanning de snelheid en het bereik vergroten. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 85 Neem bij alle vragen over het vervoer van de accu’s contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook een geschikte transportverpakking bestellen. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 86 OBJ_BUCH-1557-002.book Page 8 Friday, October 12, 2012 12:14 PM Nederlands–8 Lithiumionaccu PowerPack Veiligheidsvoorschriften  Gebruik alleen originele Bosch accu’s die door de fabri- kant voor uw eBike zijn toegestaan. Het gebruik van an- Lees alle veiligheidsvoor- dere accu’s kan tot letsel en brandgevaar leiden. Bij ge- schriften en aanwijzingen.
  • Page 87 Lees daarvoor  Gebruik alleen het met uw eBike meegeleverde origi- de gebruiksaanwijzing van aandrijfeenheid en bedienings- nele Bosch-oplaadapparaat of een origineel Bosch-op- computer en neem de voorschriften in acht. laadapparaat van hetzelfde type. Alleen dit oplaadappa-...
  • Page 88 Mocht de draagriem 28 van de standaardaccu defect zijn, Ingebruikneming dient u deze door een rijwielhandel te laten vervangen.  Gebruik alleen originele Bosch accu’s die door de fabri- Accu voor en tijdens het bewaren opladen kant voor uw eBike zijn toegestaan. Het gebruik van an- dere accu’s kan tot letsel en brandgevaar leiden.
  • Page 89 Neem bij alle vragen over het vervoer van de accu’s contact op met een erkende rijwielhandel. Bij de rijwielhandel kunt u ook een geschikte transportverpakking bestellen. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 90 Het in deze gebruiksaanwijzing gebruikte begrip „accu” heeft – Alleen in droge omgeving gebruiken. zowel betrekking op standaardaccu’s (accu’s bevestigd aan – Laad alleen accu’s van het Bosch eBike-System op. An- het fietsframe) als op bagagedrageraccu’s (accu bevestigd in dere accu’s kunnen exploderen en letsel veroorzaken.
  • Page 91 De accu is volledig opgeladen als alle vijf leds van de indicatie Oplaadapparaat Charger 21 continu branden. Het opladen wordt automatisch onder- Oplaadtijd broken. – PowerPack 300 Koppel het oplaadapparaat los van het stroomnet en de accu – PowerPack 400 van het oplaadapparaat. Aantal accucellen 10 –80...
  • Page 92 Wijzigingen voorbehouden. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 93 16 Blokeringsskrue cykelcomputer jorden, når starthjælpen bruges, kan man komme til skade. 17 Hastighedssensor  Brug kun originale Bosch akkuer, der er blevet god- 18 Egemagnet for hastighedssensor kendt til din eBike af produenten. Brug af andre akkuer Indikatorelementer cykelcomputer kan føre til kvæstelser og er forbundet med brandfare.
  • Page 94 Drevet aktiveres, så snart du træder i pedalerne (undtagen i mand. eBike-systemet kan ikke tændes uden cykelcompu- funktionen starthjælp, se „Tænd/sluk for starthjælpen“, side ter. Dansk–4). Motoreffekten retter sig efter indstillingerne på cykelcomputeren. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 95 LED-lamperne på * Motoreffekten kan afvige ved enkelte udførelser. akkuen. Tages cykelcomputeren ud af holderen 4, gemmes det sidst viste understøtningsniveau, indikatoren a til motoreffekten forbliver tom. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 96 – „Clock“ (klokkeslæt): Aktuelt klokkeslæt Tryk for at skifte i indikatorfunktionen på tasten „i“ 1 på cy- kelcomputeren eller på tasten „i“ 11 på betjeningsenheden igen og igen, til den ønskede funktion vises. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 97 Forbindelsesproblem for akkuen Få tilslutninger og forbindelser kontrolleret Forkert akkupoling Oplad akkuen med det originale Bosch ladeaggregat som beskrevet i dets brugsanvisning. En eller flere taster på cykelcompute- Kontroller, om taster er klemt fast f.eks. på grund af indtrængt snavs.
  • Page 98 Følg også eventuelle yderligere – Vægt for eBike, cyklist og bagage. nationale forskrifter. Spørgsmål vedr. transport af akkuerne bedes stillet til en autoriseret cykelforhandler. Hos forhandleren kan du også bestille en egnet transportemballage. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 99 Cykelcomputeren kan blive øde- lagt, hvis husets skal åbnes. Aflever gamle akkuer og cykelcomputere til en autoriseret cy- kelforhandler. Li-Ion: Læs og overhold henvisningerne i af- snit „Transport“, side Dansk–6. Ret til ændringer forbeholdes. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 100 OBJ_BUCH-1557-002.book Page 8 Friday, October 12, 2012 12:14 PM Dansk–8 Li-ion-akku PowerPack Sikkerhedsinstrukser  Brug kun originale Bosch akkuer, der er blevet god- kendt til din eBike af produenten. Brug af andre akkuer Læs alle sikkerhedsinstruk- kan føre til kvæstelser og er forbundet med brandfare.
  • Page 101 21 på akkuen, dog er der endnu en in- Akku lades dikatorfunktion i cykelcomputeren.  Brug kun det originale ladeaggregat fra Bosch, der føl- Isætning og udtagning af akkuen (se Fig. C–D) ger med din eBike, eller et ladeaggregat, der er bygget på...
  • Page 102 21 lyser), før den tages ud af brug i længere tid. Ibrugtagning Kontroller ladetilstanden efter 6 måneder. Lyser kun en LED-  Brug kun originale Bosch akkuer, der er blevet god- lampe i ladetilstandsindikatoren 21, oplades akkuen igen til kendt til din eBike af produenten. Brug af andre akkuer ca.
  • Page 103 Aflever gamle akkuer til en autoriseret cykelforhandler. Li-Ion: Læs og overhold henvisningerne i af- snit „Transport“, side Dansk–11. Ret til ændringer forbeholdes. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 104 – Må kun bruges i tørre omgivelser. anvisningerne ikke, er der risi- – Lad kun akkuer, der er beregnet til Bosch eBike-syste- ko for elektrisk stød, brand met. Andre akkuer kan eksplodere og føre til kvæstelser. og/eller alvorlige kvæstelser.
  • Page 105 Iht. det europæiske direktiv 2002/96/EF akkuen om affald af elektrisk og elektronisk udstyr skal kasserede ladeaggregater indsamles separat og genbruges iht. gældende miljø- Akku defekt Kontakt en autoriseret cykel- forskrifter. forhandler Ret til ændringer forbeholdes. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 106 Om andra batte- 17 Hastighetssensor rier används, finns risk för kroppsskada och brand. Om 18 Hastighetssensorns ekermagnet andra batterier används fritar sig Bosch från allt ansvar och Indikeringselement på manöverdatorn garantiåtagande. a Indikering av motoreffekt ...
  • Page 107 Det är även möjligt att som skydd mot stöld låsa manöverda- torn i fästet. Demontera fästet 4 från styret. Placera manöver- datorn i fästet. Skruva in blockeringsskruven 16 underifrån i avsedd gänga på fästet. Återmontera fästet på styret. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 108 Elcykelns drivenhet kopplas in. Kapacitet mellan 20 % och 5 %, batteriet måste laddas upp. När kapaciteten underskrider 5 % ger drivenheten inte längre stöd. Laddningsdisplayens LED på bat- teriet slocknar. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 109 ”RESET” 6 tills indi- keringen nollställs. När manöverdatorn tas ur fästet 4 kvarstår och sparas funk- tionernas alla värden och kan i fortsättningen visas. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 110 –10 °C) Batteriet har kopplingsproblem Kontrollera anslutningarna och förbindelserna felaktig batteripolning Ladda batteriet med Bosch originalladdaren enligt beskrivning i bruksan- visningen. En eller flera knappar på manöverda- Kontrollera att knapparna inte råkat i kläm t.ex. till följd av smuts. Rengör torn är blockerade.
  • Page 111 För underhåll och reparation av elcykeln kontakta en auktori- Ändringar förbehålles. serad cykelhandlare. Kundservice och kundkonsulter Vid frågor beträffande elcykelsystemet och dess komponen- ter kontakta en auktoriserad cykelhandlare. För auktoriserade cykelhandlare kan du hitta kontaktadresser på internetsidan www.bosch-ebike.com Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 112 Om andra batte- Läs noga igenom alla säker- rier används, finns risk för kroppsskada och brand. Om hetsanvisningar och instruk- andra batterier används fritar sig Bosch från allt ansvar och tioner. Fel som uppstår till garantiåtagande. följd av att säkerhetsanvis- ...
  • Page 113 Om batteriets kapacitet underskrider 5 % slocknar alla LED på batteriets laddningsdisplay 21 men i manöverdatorn kvar- Ladda batteriet står ännu en indikering.  Använd endast med din elcykel levererad Bosch origi- Insättning och uttagning av batteriet nalladdare eller laddare i samma konstruktion. Endast (se bilder C–D) denna typ av laddare är anpassad till litiumjonbatteriet för...
  • Page 114 LED tänd på laddningsdisplayen 21, ladda upp bat- rier används, finns risk för kroppsskada och brand. Om teriet igen till ca 60 %. andra batterier används fritar sig Bosch från allt ansvar och Anvisning: Om batteriet under en längre tid lagras utan ladd- garantiåtagande.
  • Page 115 återvinning. Lämna in obrukbara batterier till en auktoriserad cykelhand- lare. Li-jon: Beakta anvisningarna i avsnittet ”Transport”, sida Svenska–10. Ändringar förbehålles. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 116 Fel som uppstår till – Använd endast i torr omgivning. följd av att säkerhetsanvis- – Ladda endast batterier för Bosch elcykelsystemet. Risk ningarna och instruktionerna finns att andra batterier exploderar och orsakar person- inte följts kan orsaka elstöt, brand och/eller allvarliga person- skada.
  • Page 117 Vid alla frågor beträffande laddaren kontakta en auktoriserad kontinuerligt på displayen 21. Laddningen avbryts automa- cykelhandlare. tiskt. För auktoriserade cykelhandlare kan du hitta kontaktadresser på internetsidan www.bosch-ebike.com Bryt strömmen till laddaren och koppla bort batteriet från lad- daren. Avfallshantering Batteriet frånkopplas automatiskt när det tas ur laddaren.
  • Page 118 16 Sperreskrue styreenhet der. 17 Hastighetssensor  Benytt bare original Bosch batterier som er godkjent 18 Ekemagnet til hastighetssensoren av produsenten for el-sykkelen. Bruken av andre batteri- Indikatorelementer på styreenheten er kan føre til skader og brannfare. Ved bruk av andre bat- a Indikator motoreffekt terier overtar Bosch intet ansvar og ingen garanti.
  • Page 119 Demonter til dette holderen 4 fra styret. Sett styreen- trør på pedalene og hastigheten er under 45 km/h. heten inn i holderen. Skru sperreskruen 16 nedenfra inn i gjengene på holderen. Monter holderen igjen på styret. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 120 For innkopling av starthjelpen trykker du på tasten «WALK » 14 på betjeningsenheten og hold den trykt inne. Drivverket til Mindre enn 5 % kapasitet, driftsstøtte er ikke len- el-sykkelen innkoples. ger mulig. LEDene på batteri-ladeindikatoren sluk- ner. 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 121 «RESET» 6 helt til indika- de deg til en autorisert sykkel-forhandler. toren er nullstilt. Når styreenheten tas ut av holderen 4, blir alle verdiene til funksjonene lagret og kan fortsatt vises. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 122 Forbindelsesproblem på batteriet La kontakter og forbindelser sjekkes Feil poling på batteriet Lad opp batteriet med original Bosch ladeapparatet som beskrevet i dets driftsinstruks. En eller flere taster på styreenheten er Sjekk om tastene er klemt fast, f.eks. fordi det er kommet inn smuss.
  • Page 123 Uavhengig av giretypen, anbefales det å avbryte tråkkingen et Kontaktinformasjoner til autoriserte sykkelforhandlere finner øyeblikk mens du girer. Slik forenkles giringen og slitasjen på du på internettsiden www.bosch-ebike.com drivstrengen reduseres. Transport Med valg av riktig gir kan du øke hastigheten og rekkevidden med samme mengde krefter.
  • Page 124 Tilfør friskluft og oppsøk lege ved plager. Damper kan irritere luftveiene.  Lad batteriet kun med orignale Bosch ladeapparater. Ved bruk av ikke originale Bosch ladeapparater kan en brannfare ikke utelukkes.  Bruk batteriet kun i forbindelse med el-sykler med ori- ginal Bosch el-sykkel- drivsystem.
  • Page 125 Hvis batterikapasiteten er under 5 %, slukner alle LEDene på Lading av batteriet ladetilstandsindikatoren 21 på batteriet, men det finnes  Bruk kun Bosch ladeapparatet som er med i leveranse- fremdeles en visning på styrenheten. programmet til din el-sykkel eller et original Bosch la- Innsetting og fjerning av batteriet deapparat av identisk type.
  • Page 126 Sjekk ladetilstanden etter 6 måneder. Hvis kun en LED på la- detilstandsindikatoren 21 lyser, må batteriet lades opp til ca.  Benytt bare original Bosch batterier som er godkjent 60 % igjen. av produsenten for el-sykkelen. Bruken av andre batteri- Merk: Hvis batteriet oppbevares i tom tilstand over lengre tid, er kan føre til skader og brannfare.
  • Page 127 Lever ubrukelige batterier til en autorisert sykkelforhandler. Li-ion: Ta hensyn til informasjonene i avsnit- tet «Transport», side Norsk–10. Rett til endringer forbeholdes. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 128 øker risikoen 20 Bagasjebrett-batteri for elektriske støt. 21 Batteri-ladeindikator  Lad kun opp Bosch Li-ion batterier som er godkjent for 26 Standard-batteri el-sykler. Batterispenningen må passe til ladeappara- tets batteri-ladespenning. Ellers er det fare for brann og 29 Ladeapparat eksplosjon.
  • Page 129 21 lyser kontinuerlig. Oppladingen avbrytes automatisk. Kontaktinformasjoner til autoriserte sykkelforhandlere finner Kople ladeapparatet fra strømnettet og batteriet fra ladeap- du på internettsiden www.bosch-ebike.com paratet. Deponering Når batteries koples fra ladeapparatet slås batteriet automa- tisk av.
  • Page 130 Muiden akkujen käyttö Käyttötietokoneen näyttöelimet saattaa johtaa loukkaantumiseen ja tulipaloon. Muita akku- a Moottoritehon näyttö ja käytettäessä takuu raukeaa eikä Bosch ota mitään vas- tuuta. b Tehostustason näyttö  Noudata kaikkia kansallisia eBike:n hyväksyntään ja c Tekstinäyttö...
  • Page 131 Il- Jos eBike-järjestelmä vahingossa käynnistetään kun polkimia man käyttötietokonetta eBike-järjestelmää ei voida käyn- kuormitetaan, se kytkeytyy pois päältä ja sitten uudelleen nistää. päälle, kun kuormitus poistuu. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 132 Liikkeellelähtöapu voi toimia lisätehostuksena ensimmäisillä akun varaustilanne voidaan myös nähdä itse akun LED:eistä. metreillä, jos liikkeellelähtö on vaikeutunut (kuten esim, lii- kennevaloissa tai ylämäessä). 0 276 001 Y45 | (12.10.12) Bosch eBike Systems...
  • Page 133 ”Avg. Speed” (keskinopeus) vaihtamalla johonkin näistä kol- esiintyy edelleen korjauksistasi huolimatta, käänny valtuu- mesta toiminnoista ja painamalla sitten painiketta ”RESET” 6 tetun polkupyöräkauppiaan puoleen. kunnes näytössä on nolla. Tällöin myös kahden muun toimin- non arvot nollantuvat. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 134 –10 °C) Ongelmia akun liitännöissä anna tarkistaa liitokset ja kytkennät akun väärä napaisuus Lataa akku alkuperäisellä Bosch-latauslaitteella sen käyttöohjeessa selostetulla tavalla. Yksi tai useampi käyttötietokoneen Tarkista ovatko painikkeet jumissa esim. sisään päässeen lian takia. painike on lukkiutunut.
  • Page 135 Puhdista niitä varovasti kostealla, pehmeällä liinalla. Oikeus teknisiin muutoksiin pidätetään. Mitään osaa (käyttövoimayksikkö mukaan luettuna) ei saa upottaa veteen tai puhdistaa painepesurilla. Käänny valtuutetun polkupyöräkauppiaan puoleen eBike:n huoltoa ja korjauksia varten. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 136 Muiden akkujen käyttö Lue kaikki turvallisuus- ja saattaa johtaa loukkaantumiseen ja tulipaloon. Muita akku- käyttöohjeet. Turvallisuus- ja ja käytettäessä takuu raukeaa eikä Bosch ota mitään vas- käyttöohjeiden noudattami- tuuta. sen laiminlyönti saattaa johtaa  Lue ja noudata latauslaitteen ja käyttövoimayksi- sähköiskuun, tulipaloon ja/tai...
  • Page 137 21 kaikki LED:it sammuvat, käyttötietokoneessa  Käytä eBike:n toimitukseen kuuluvaa tai saman raken- on kuitenkin vielä näyttötoiminto. teen omaavaa alkuperäistä Bosch latauslaitetta. Vain Akun asennus ja irrotus (katso kuvat C–D) tämä latauslaite on sovitettu eBike:ssasi olevalle litiumio-  Kytke aina akku pois päältä ennen kuin asetat sen pi- niakulle.
  • Page 138 21 palaa enää yksi LED, lataa akku uudelleen n. saattaa johtaa loukkaantumiseen ja tulipaloon. Muita akku- 60 % kapasiteettiin. ja käytettäessä takuu raukeaa eikä Bosch ota mitään vas- Huomio: Jos akku säilytetään kauan tyhjänä, saattaa se pie- tuuta. nestä itsepurkauksesta huolimatta vaurioitua, jolloin varaus- Käynnistys ja pysäytys...
  • Page 139 Luovuta käytöstä poistetut akut valtuutetulle polkupyörä- kauppiaalle. Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”, sivu Suomi–10. Oikeus teknisiin muutoksiin pidätetään. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
  • Page 140 – Käytä vain kuivassa ympäristössä. sähköiskuun, tulipaloon ja/tai – Lataa ainoastaan Bosch-eBike-järjestelmän akkuja. vakavaan loukkaantumiseen. Muut akut voivat räjähtää ja aiheuttaa loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhem- – Älä vaihda verkkojohtoa. On olemassa tulipalo- ja räjäh- pää...
  • Page 141 2002/96/EY ja sen kansallisten lakien Akku on viallinen käänny valtuutetun polkupyö- muunnosten mukaan, tulee käyttökelvotto- räkauppiaan puoleen mat sähkötyökalut kerätä erikseen ja toimit- taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. Bosch eBike Systems 0 276 001 Y45 | (12.10.12)
