3. Voir la Figure 4-3. Percez un trou de taille adaptée pour placer le raccord du système de conduit dans le fond du
boîtier en plastique, comme indiqué.
ATTENTION
Percez le trou soigneusement pour éviter de passer à travers le boîtier et endommager les
composants internes
Placez la station de charge de niveau 2 sur une surface souple pendant le perçage pour éviter
tout dommage.
4. Voir la Figure 4-4. Installez des anneaux de borne à chaque extrémité de fil et raccordez chacun d'eux au
connecteur du bornier d'entrée correspondant. Utilisez du fil de cuivre de la taille appropriée pour utiliser
l'EVSE selon son intensité de sortie nominale. Replacez le couvercle du compartiment et serrez à un couple
de 4,6 po lb (0,5 Nm).
Instructions d'installation et d'emploi | Station de charge de niveau 2 Power Max | 25 | fr

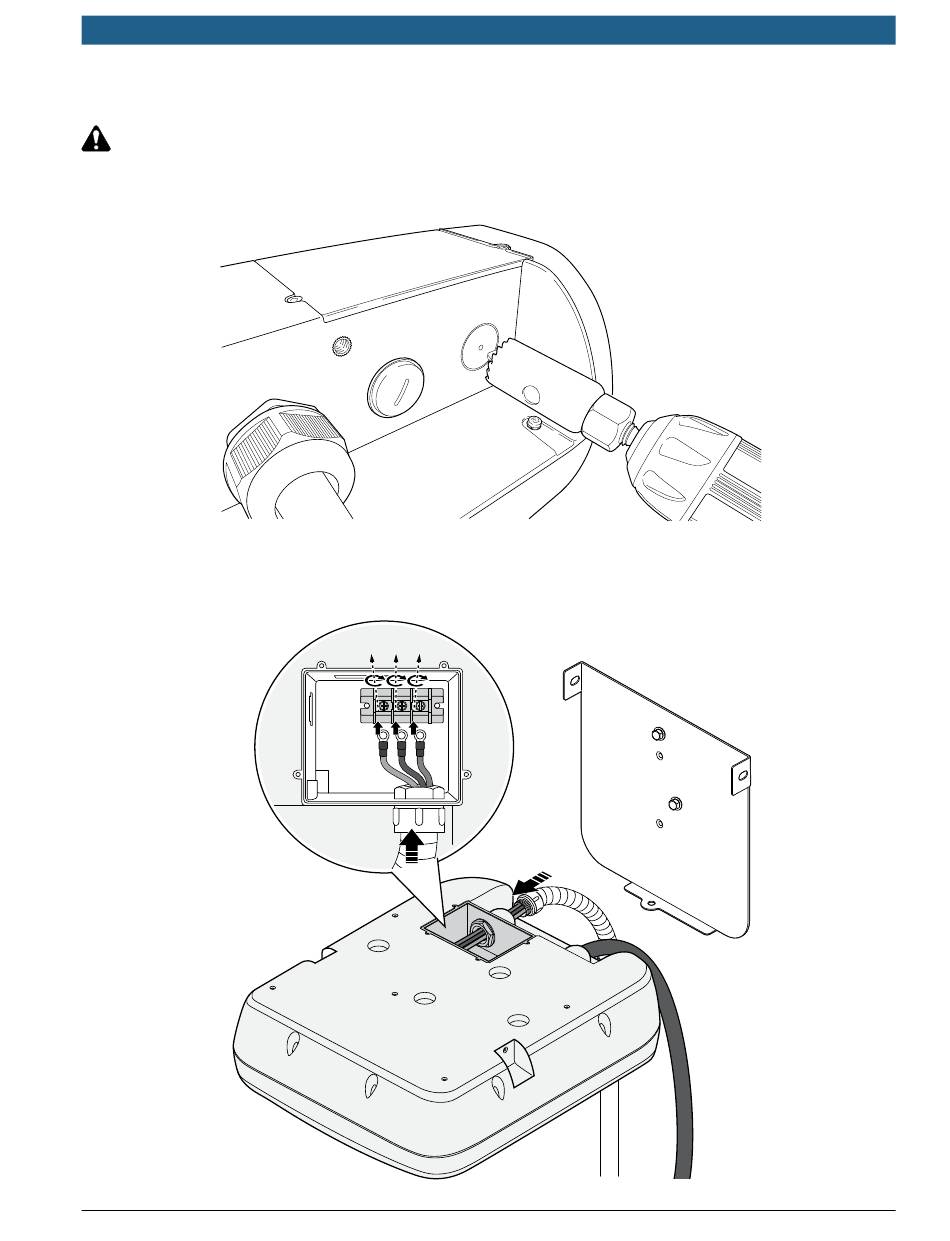

Figure 4-3. Trou de perçage pour conduit
G L2 L1
Figure 4-4. Câblage électrique avec détail du bornier d'entrée
569217 | REV. C | 04.15.2015
