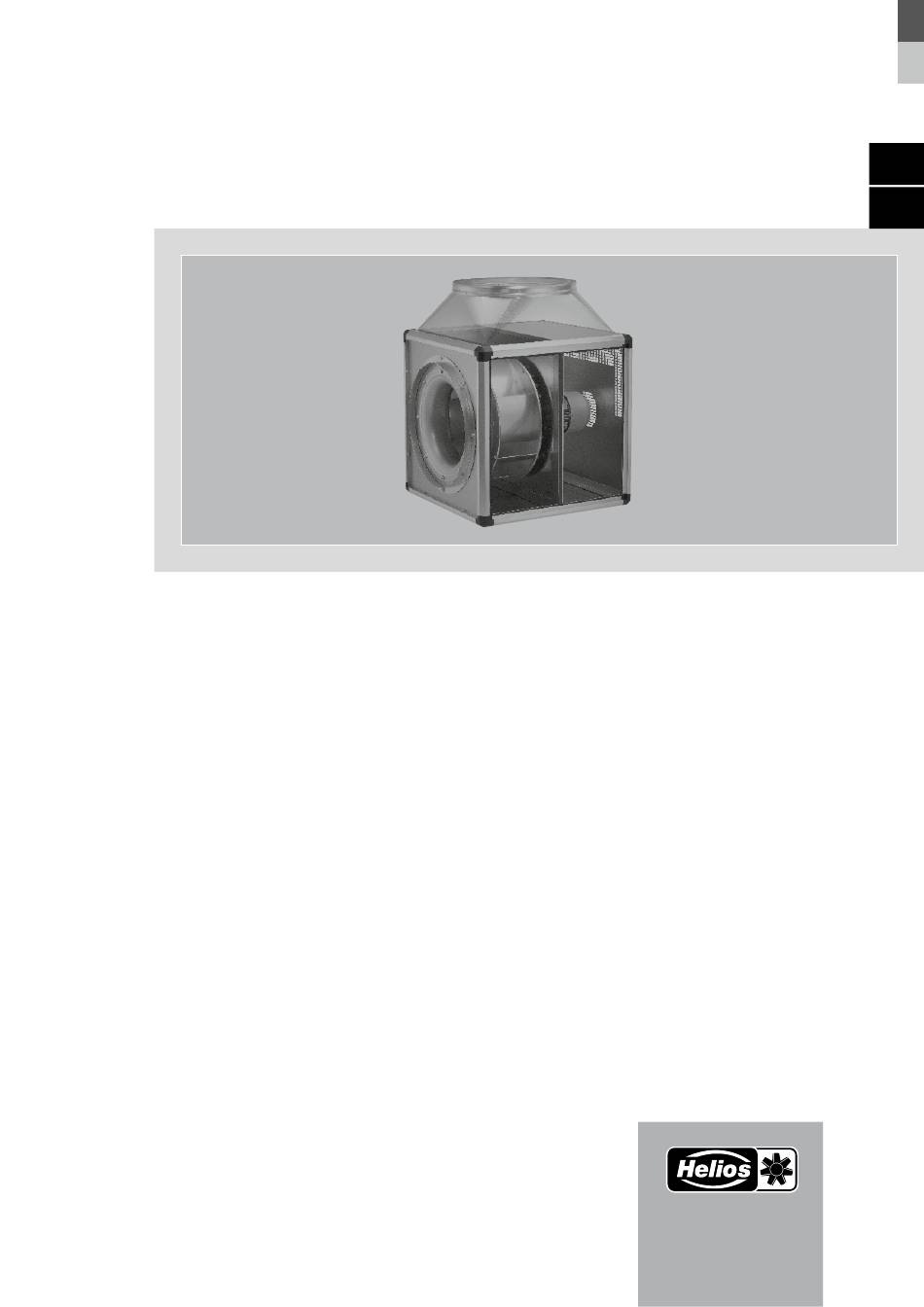

  • Page 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Radialventilatoren Centrifugal Fans GigaBox GB.. EC T120 für Fördermitteltemperaturen bis max. 120 °C for air flow temperatures up to max. 120 °C...

  • Page 2: Table Of Contents

    DEUTSCH Inhaltsverzeichnis KAPITEL 1 ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 Wichtige Informationen .

  • Page 3: Wichtige Informationen

    Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Even tuell auftretende Schäden unterliegen nicht der Gewährleistung.

  • Page 4: Laufräder

    Montage- und Betriebsvorschrift GigaBox GB.. EC T120 – Elektrische Werte Das Typenschild gibt über die elektrischen Werte Auf schluss. Diese sind auf Übereinstimmung mit den örtlichen Gege- benheiten zu überprüfen. – Akustik Das GigaBox-Gehäuse ist schallisoliert. Gehäuse vibra tionen, ungünstige Betriebsbedingungen u.a. können zu einer Erhöhung der angegebenen Werte führen.

  • Page 5: Motorschutzeinrichtung

    Abb.3 Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung WARNUNG des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche! Steuerung mehrerer EC-Ventilatoren mit einem Potentiometer Zur Ansteuerung mehrerer EC-Ventilatoren über den Sollwerteingang “0-10V“, muss die 10VDC -Spannungsquel- le die Summe aller Sollwerteingänge-Bürdenströme zu Verfügung stellen.

  • Page 6: Lieferumfang

    Die Zubehörteile sind in unterschiedlichen Größen und Ausführungen erhältlich. Die entsprechende Bestell.-Nr. kann den HINWEIS Helios Verkaufsunterlagen entnommen werden. Die zu den EC-Baureihen zugehörigen Drehzahl-Potentiometer und das Universal-Regelsystem EUR EC können aus dem aktuellen EC-Katalog „EC greenVent – Die Lüftung der Zukunft“ entnommen werden.

  • Page 7: Abmessungen Gerät

    Montage- und Betriebsvorschrift GigaBox GB.. EC T120 Abmessungen Gerät TYPENTABELLE / MASSE für GB EC.. T120 Abb.5 Maße in mm Type Ø D GB.. EC 355 T120 30 145 GB.. EC 400 T120 GB.. EC 450 T120 GB.. EC 500 T120 GB..

  • Page 8: Aufstellung

    Montage- und Betriebsvorschrift GigaBox GB.. EC T120 KAPITEL 3 – Aufstellung Abb.8 Die GigaBox GB EC T120 Baureihen ermöglichen eine flexible Aufstellung durch drei mögliche, radi- AUFSTELLUNG/MONTAGE ale Ausblasrichtungen des Austrittsformstücks (s. Abb. 8). Auf eine sichere, dauerhafte Befestigung des Gerätes sowie freie Zugänglichkeit zu Klemmen- kasten und Motorlaufrad einheit auf der Geräte- rückseite ist zu achten.

  • Page 9: Elektrischer Anschluss

    Montage- und Betriebsvorschrift GigaBox GB.. EC T120 Elektrischer Anschluss WARNUNG Folgende Kontrollarbeiten sind auszuführen: – Bestimmungsgemäßen Einsatz des Ventilators über prüfen! – Die Baureihen dürfen nicht in explosionsgefährdeten Bereich betrieben werden! – Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Revisionsraumes ist das Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft entspre- chend den nachstehenden Anschlussplänen ausgeführt werden! Die einschlägigen Normen, Sicherheitsbestim- mungen (z.B.

  • Page 10: Hinweise - Störungsursachen

    Montage- und Betriebsvorschrift GigaBox GB.. EC T120 Hinweise - Störungsursachen KAPITEL 6 Motor läuft nicht: – fehlende Spannungsversorgung STÖRUNGSURSACHEN – Der Motor wurde vom internen Motorschutz abgeschaltet – defekter Motor Anormale Geräusche können Ihre Ursache in – falscher Drehrichtung, – ausgelaufenen Kugellagern, –...
  • Page 11 Montage- und Betriebsvorschrift GigaBox GBW.. EC T120 Anschlusspläne SCHALTPLAN-ÜBERSICHT SS-1214 für GBD EC.. T120 GBD EC.. T120 Alarm NO - COM NC - COM max. 24VAC / 1A Ventilator ohne geöffnet geschlossen 24VDC / 1A Netzversorgung Ventilator mit Netz- versorgung, ohne geschlossen geöffnet Störung *...
  • Page 12 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1216 GBD EC.. T120 mit EUR EC max. 24VAC / 1A 24VDC / 1A A-RS485 B-RS485 +10V 10V DC/max. 20mA 0-10V 0-10V DC Alarm Reset Freigabe Dout1 Drehzahlausgang L1 L2 L3 PE...
  • Page 13 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1217 GBD EC.. T120 mit SU/A-3 10...
  • Page 14 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1218 GBD EC.. T120 mit ETR / EDR...
  • Page 15 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1223 SCHALTPLAN-ÜBERSICHT für GBW EC.. T120 GBW EC.. T120 Alarm NO - COM NC - COM Ventilator ohne geöffnet geschlossen Netzversorgung Ventilator mit Netz- versorgung, ohne geschlossen geöffnet Störung * Ventilator mit Netz- versorgung, mit geöffnet geschlossen...
  • Page 16 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1225 GBW EC.. T120 mit EUR EC SS-1223,1 EC-Motor A-RS485 B-RS485 +10V 10V DC/max. 20mA 0-10V 0-10V DC Alarm Reset Freigabe Dout1 Drehzahlausgang L N PE...
  • Page 17 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1226 GBW EC.. T120 mit SU/A-3 10...
  • Page 18 Montage- und Betriebsvorschrift GigaBox GB.. EC T120 SS-1227 GBW EC.. T120 mit ETR / EDR...
  • Page 19 Montage- und Betriebsvorschrift GigaBox GB.. EC T120...
  • Page 20 ENGLISH Table of Contents CHAPTER 1. GENERAL INFORMATION ............Page 1 Important information .

  • Page 21: Important Information

    If the preceding instructions are not observed all warranty claims and accommodation treatment are excluded. This also applies to any liability claims extended to the manufacturer. The use of accessories not offered or recommended by Helios is not permitted. Potential damages are not liable for warranty.

  • Page 22: Impellers

    Installation and Operating Instructions GigaBox GB.. EC T120 – Electrical parameters The motor rating plate provides information on the electrical data. These data are to be examined for its conformity to the local conditions. – Acoustics The Gigabox casing is acoustically insulated. Adverse operating conditions etc. can lead to an increase of the given data.

  • Page 23: Motor Protection

    The use of other brands, especially other electronic devices, can lead to malfunctioning and even destruc- WARNING tion of controller and/or fan. Controllers which have not been cleared by Helios are not liable for warranty and guarantee claims! Control of several EC-fans with a potentiometer In order to control several EC-fans via the setpoint input “0-10V”, the 10VDC -voltage source must provide the...

  • Page 24: Scope Of Delivery

    (drill hole provided in bottom of casing) The accessories are available in different sizes and designs. The corresponding Ref. no. can be found in the Helios sales NOTE documentation. The associated speed-potentiometers and the universal control system EUR EC are shown in the current...

  • Page 25: Dimensions Unit

    Installation and Operating Instructions GigaBox GB.. EC T120 Dimensions Unit TYPE TABLE / DIMENSIONS for GB EC.. T120 Fig.5 View from above Condensate collector Rain drain Dim. in mm Type Ø D GB.. EC 355 T120 30 145 GB.. EC 400 T120 GB..

  • Page 26: Chapter 3. Assembly / Installation

    Installation and Operating Instructions GigaBox GB.. EC T120 CHAPTER 3 – Assembly Fig.8 The GigaBox GB EC T120 model range allows a flexible assembly by three possible centrifugal ASSEMBLY/ discharge directions of the outlet adapter (see INSTALLATION Fig.8). Please pay attention to a secure, durable moun- ting of the unit as well as a free access to the terminal box and the motor impeller unity on the rear of the unit.

  • Page 27: Electrical Connection

    Installation and Operating Instructions GigaBox GB.. EC T120 Electrical connection WARNING The following checks are to be carried out: – Check the intended purpose of the fan! – The series must not be operated in potentially hazardous atmospheres! – All maintenance and installation work must be carried out with the equipment fully isolated from the power supply.

  • Page 28: Information - Fault Causes

    Installation and Operating Instructions GigaBox GB.. EC T120 Information – Fault causes CHAPTER 6 Motor is not running: – lack of power supply FAULT CAUSES – Motor was deactivated by internal motor protection device – defective motor Abnormal noises can be caused by –...
  • Page 29 Installation and Operating Instructions GigaBox GBW.. EC T120 Wiring diagrams WIRING DIAGRAM OVERVIEW SS-1214 for GBD EC.. T120 GBD EC.. T120 Alarm NO - COM NC - COM max. 24VAC / 1A Fan without open closed 24VDC / 1A mains supply Fan with mains supply, without closed...
  • Page 30 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1216 GBD EC.. T120 with EUR EC max. 24VAC / 1A 24VDC / 1A A-RS485 B-RS485 +10V 10V DC/max. 20mA 0-10V 0-10V DC Alarm reset Release Dout1 Speed output L1 L2 L3 PE...
  • Page 31 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1217 GBD EC.. T120 with SU/A-3 10...
  • Page 32 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1218 GBD EC.. T120 with ETR / EDR...
  • Page 33 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1223 SCHALTPLAN-ÜBERSICHT for GBW EC.. T120 GBW EC.. T120 Alarm NO - COM NC - COM Fan without open closed mains supply Fan with mains supply, without closed open interference * Fan with mains supply, with open closed...
  • Page 34 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1225 GBW EC.. T120 with EUR EC SS-1223,1 EC motor A-RS485 B-RS485 +10V 10V DC/max. 20mA 0-10V 0-10V DC Alarm reset Release Dout1 Speed output L N PE...
  • Page 35 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1226 GBW EC.. T120 with SU/A-3 10...
  • Page 36 Installation and Operating Instructions GigaBox GB.. EC T120 SS-1227 GBW EC.. T120 with ETR / EDR...
  • Page 37 Installation and Operating Instructions GigaBox GB.. EC T120...
  • Page 38 Installation and Operating Instructions GigaBox GB.. EC T120...
  • Page 39 Installation and Operating Instructions GigaBox GB.. EC T120...
  • Page 40 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
