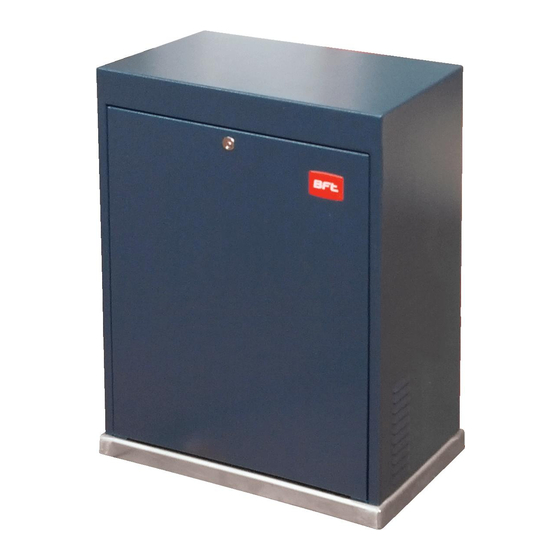

BFT OBERON TRI A2000 INV Installation And User Manual
Actuator for rack sliding gates
Hide thumbs
Also See for OBERON TRI A2000 INV:
- Installation and user manual (12 pages) ,
- Installation and user manual (21 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Related Manuals for BFT OBERON TRI A2000 INV
Summary of Contents for BFT OBERON TRI A2000 INV
- Page 1 0 2 7 9 0 8 4 2 6 4 4 4 ACTUATOR FOR RACK SLIDING GATES ACCIONADOR PARA CANCELAS CORREDERAS DE CREMALLERA ORIGINALE N26683 Caution! Read “Warnings” inside carefully! ¡Atención¡ Leer atentamente las “Advertencias” en el interior!
- Page 2 SECURING THE BASE WITH ANCHORS, TUBE ARRANGEMENT, ANCLAJE BÁSICO CON TIRAFONDOS, DISPOSICIÓN DE TUBOS, 3x0,75mm 65mm 2x0,75mm 3x0,75mm 2x1.5mm RG58 Min. 10mm 35mm÷75mm PREPARATION FOR MOTOR MOUNTING, DISPOSICIÓN FIJACIÓN MOTOR, 4,3mm 10mm 6,4mm 4,3mm 10mm 10mm OBERON TRI A2000 INV...
- Page 3 PREPARATION FOR MOTOR MOUNTING, DISPOSICIÓN FIJACIÓN MOTOR, /Not provided No incluido en el kit/ max 10 mm 12mm 13mm 28mm 12,5mm 10mm 10mm 12mm 12mm 25mm OBERON TRI A2000 INV -...
- Page 4 DIP = 1 CAM A Opening / Apertura Closing / Cierre LEVA A CAM B Closing / Cierre Opening / Apertura LEVA B LIMIT SWITCH/ CAM A/LEVA A CLICK FINALES DE CARRERA/ CAM B/ LEVA B CLICK OBERON TRI A2000 INV...
- Page 5 Accessories/ PG 9 Accesorios/ YELLOW/GREEN EARTH AMARILLO/VERDE TIERRA BROWN (live) MARRÓN (fase) Motor / Motor PG 13,5 BLUE (neutral) AZUL (neutro) 4 mm 10 mm WELDING THE RACK / SOLDADURA CREMALLERA 35,75 Ø100mm OBERON TRI A2000 INV -...
- Page 6 INVERTER WIRING DIAGRAM - ESQUEMA CABLEADO DEL INVERTER JP40 R/L1 S/L2/N R/L1 S/L2/N FLA FLB FLC FLA FLB FLC OUT NO CC S2 P24 OUT NO CC S2 P24 MODBUS/ VP8S WHITE / BLANCO JP35 JP36 PA/+ PC/- U/T1 V/T2 W/T3 PA/+ PC/-...
-
Page 7: Installer Warnings
- Dispose of packaging materials (plastic, cardboard, polystyrene, etc.) in accord- OBERON TRI A2000 INV -... - Page 8 1) GENERAL INFORMATION 8) ADJUSTING THE LIMIT SWITCHES (FIG.F) The OBERON TRI A2000 INV operator consists of a strong gearmotor. Loosen the screws and remove the cover (Fig. F). The inverter and brake allow the gate to stop quickly, avoiding uncontrolled WARNING! When adjusting the limit switches, keep a safe distance from the sliding of the gate due to the effect of inertia.
-
Page 9: Advertencias Para La Instalación
- Eliminar los materiales de embalaje (plástico, cartón, poliestireno, etc.) según lo comercialización del producto, sin comprometerse a actualizar la presente previsto por las normas vigentes. No dejar sobres de nylon y poliestireno al alcance publicación. de los niños. OBERON TRI A2000 INV -... -
Page 10: Manual De Instalación
1) DATOS GENERALES 7) CENTRADO CREMALLERA RESPECTO AL PIÑÓN FIG.M El operador OBERON TRI A2000 INV está constituido por un motorreductor robusto. PELIGRO – La operación de soldadura debe ser realizada por una El invertir y el freno permiten paradas rápidas de la hoja, evitando desplazamientos persona capaz y equipada con todos los dispositivos de protección... -
Page 11: General Safety
- Children must be supervised to ensure they do not play with the device. Do not allow children to play with the fixed controls. Keep remote controls out of reach OBERON TRI A2000 INV -... - Page 12 BFT USA www.bftbenelux.be CZECH REPUBLIC BFT CZ S.R.O. 69800 Saint Priest Boca Raton POLAND www.bft-france.com Praha www.bft-usa.com BFT POLSKA SP. Z O.O. www.bft.it GERMANY 05-091 ZąBKI CHINA BFT TORANTRIEBSSYSTEME Gmb H BFT CHINA www.bft.pl TURKEY BFT OTOMATIK KAPI SISTEMELERI 90522 Oberasbach...
