Page 1

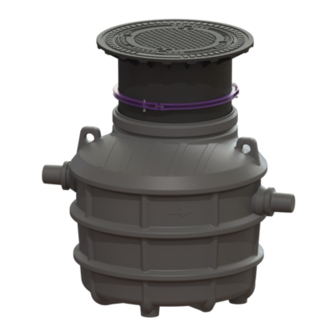

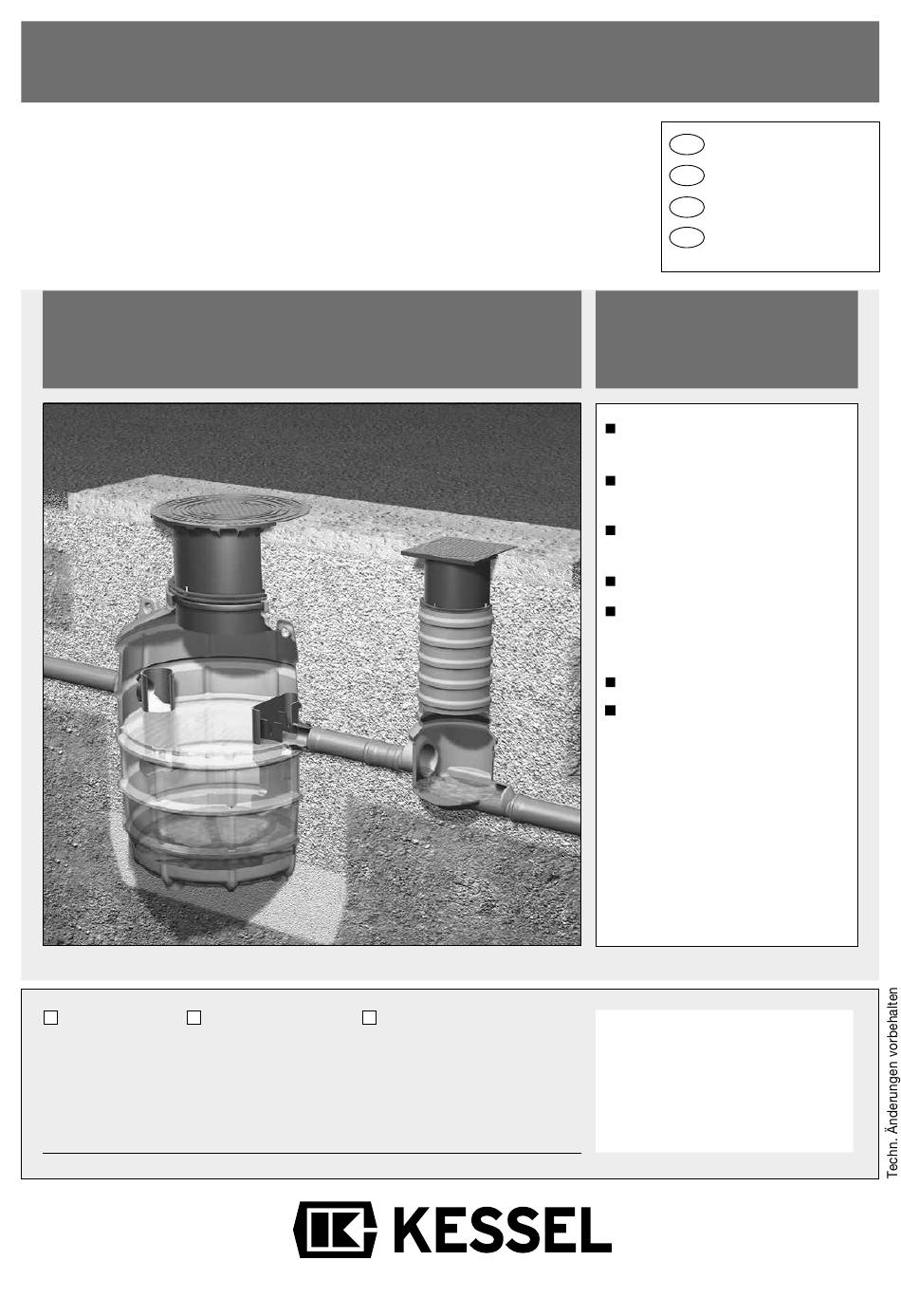

Gewicht 100% Beständigkeit gegenüber aggressiven Fettsäuren leichter Transport teleskopisches Aufsatzstück zur Anpassung an das Bodenniveau Abbildung zeigt Euro-Norm Abscheider EasyClean und Probenahmeschacht (Klasse D) Installation Inbetriebnahme Einweisung der Anlage wurde durchgeführt von Ihrem Fachbetrieb: Name/Unterschrift Datum Stempel Fachbetrieb Stand 2018/01...
Page 2
1. Sicherheitshinweise Das Personal für Einbau, Montage, Bedienung, Wartung und Reparatur muss die entspre- chende Qualifikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. Die Betriebssicherheit der gelieferten Anlage ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet.
................. Seite 17 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt von KESSEL entschieden haben. Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte den- noch sofort, ob die Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eines Transportschadens beachten Sie bitte die Anweisungen in Kapitel „Gewährleistungen“...
2.1 Verwendung 2.2 Anlagenbeschreibung Tierische und pflanzliche Öle und Fette dürfen nicht in die Die KESSEL-Fettabscheideranlagen EasyClean ground öffentlichen Entsorgungsanlagen und in Gewässer geleitet Standard oder Modular der Ausführung rund für den Erdein- werden, da sie im erkalteten Zustand Querschnittsveren-...
Für eventuelle nachträgliche Kabel- • Fettabscheider zum Einbau ins Grundwasser auf Anfrage verlegungen kann ein Kabeldurchzugsdraht mit einge- • Die Fettabscheideranlage EasyClean ground Standard ist legt werden. Die Verlängerung des Kabels ist auf max. 30 überall dort geeignet, wo m möglich.
Page 6
Einbau 3.2 Fettabscheider EasyClean ground Standard nach DIN EN 1825-1 und DIN 4040-100 NS 1/2/4 zum Einbau ins Erdreich Art.Nr. 93004/120D + 915880D Maßzeichnung SDR-Zuordnung von Zu-/Ablaufrohren Ø OD Material Wandstärke LLD-PE LLD-PE T = Einbautiefe LLD-PE OD = Aussendurchmesser...
3.3 DIN-Norm Abscheider Fettabscheider NS 4: Montage 1. Die Bodenteile aufstellen und waagrecht ausrichten (siehe Die KESSEL-Fettabscheideranlage EasyClean Modular wird Abb. 1). betriebsfertig geliefert. 2. Profildichtungen sauber in die Dichtnut einlegen. Bei NS 4 Jeder Behälter ist separat auf einer Palette verpackt. Mon- beachten, dass für die zwei verschiedenen Behälterdurch-...
Page 8
Einbau Fettabscheider EasyClean Modular nach DIN 4040-100 max. 7 Nm...
Page 9
öffentlichen Kana- lisation über eine automatisch arbeitende Abwasserhebean- lage rückstaufrei zuzuführen. 0/16 97% Dpr verdichtet Abbildung zeigt NS 2 Fettabscheider EasyClean Modular nach DIN 4040-100 Maßzeichnung NS 1 und NS 2 1 Zulauf 2 Ablauf 3 Schlammfang 4 Fettabscheideraum 5 Aufsatzsystem mit Abdeckung Kl.
Page 10
Einbau Fettabscheider EasyClean Modular nach DIN 4040-100 Maßzeichnung NS 4 1 Zulauf 2 Ablauf 3 Schlammfang 3 Fettabscheideraum 4 Aufsatzstück mit Abdeckung Kl. A/B/D 5 Doppelgelenkige Verbindung...
Die Inbetriebnahme und Einweisung wird in der Regel von ei nem Installateur durchgeführt, kann aber auch auf 4. Übergabe der Einbau- und Bedienungsanleitung Wunsch gegen Berechnung von einem KESSEL-Beauftrag- ten durchgeführt werden. 5. Erstellung des Übergabeprotokolls. (Das Übergabeprotokoll wird von Ihrem Servicepartner zur 1.
Page 12
Entsorgung BITTE BEACHTEN SIE: Achtung: Nur eine rechtzeitige Entsorgung der Anlage ge- - Bedienungsvorschriften sind in der näheren Umgebung währleistet eine richtige Funktion. des Abscheiders anzubringen. Aus diesem Grunde sollte mit einem fachkundigen Unter- - Der Entsorgungsvorgang ist genau nach Anweisung nehmen ein Entsorgungsvertrag abgeschlossen werden.
Wartung, Generalinspektion, Dichtheitsprüfung Das Kapitel Sicherheitshinweise ist zu beachten! - Nachweis der ordnungsgemäßen Entsorgung der entnom- menen Inhaltsstoffe der Abscheideranlage 6.1 Wartung - Vorhandensein und Vollständigkeit erforderlicher Zu- Die Abscheideranlage ist jährlich durch einen Sachkundi- lassungen und Unterlagen (Genehmigungen, Entwäs- zu warten.
Wartung und Überprüfung (Generalinspektion) 6.3 Dichtheitsprüfung benetzte Oberfläche benetzte Oberfläche Wasseroberfläche innere Wandoberfläche NS 1 2,5 m 0,81 m des Schachtes NS 2 2,5 m 0,81 m NS 4 2,5 m 0,81 m Aufsatzstück 1,59 m 0,3 m BEGU lang 1,82 m 0,3 m BEGU kurz...
Page 15
Ausführung Art.Nr. Aufstockhöhe = 600 mm 915402 KESSEL-Probenahmeschacht LW 1000 aus Kunststoff, für Abscheideranlagen, zum Einbau ins Erdreich Zu- und Ablauf DN ... für Kunststoff-Rohre aus : PE-HD (nach DIN 19537); PVC-KG (nach DIN V19534); PP oder AS. Einbautiefe (T) 1180-1630 mm (weitere Einbautiefen auf An- frage), mit integrierten Steighilfen, mit teleskopisch höhenver-...
Page 16
Ersatzteile und Zubehör KESSEL-Verlängerungsstück Ø 600 750 aus Kunststoff 647 Aufstockhöhe Art.Nr. 442 mm 917 460 627 KESSEL-Fettschichtdickenmessgerät SonicControl Art.No. 917 821...
Page 19
Telescopic upper cover section for adaptation to the ground level Illustration shows Euro-Norm separator EasyClean and sampling chamber (load class D) The installation and service of this unit should be carried out by a licensed professional servicer Company - Telephone No.
Safety Precautions By installation, use, maintenance and repair of this unit please follow all appropriate DIN / VDE / DVGW safety precautions and accident prevention guidelines. Also please follow any local safety precautions and accident prevention guidelines established in your area. Also please observe the following: •...
Page 21
....................Page 35 Dear Customer, Before the KESSEL EasyClean ground Standard is installed and placed in operation please carefully read and follow all of the instructions contained in this Installation, Maintenance and User’s Manual. Upon delivery of the Separator please thoroughly inspect the separator to make sure that it has not been damaged during shipping.
2.2 Separator description According to DIN 4040 and EN 1825, the installation of grease The KESSEL EasyClean ground Standard or modular con- separators is required wherever oils and fats from animals sist of a grease separator with integrated sludge trap. The and plants are introduced into waster water systems.
Page 23
Condensation build up can be significantly reduced - The grease separator EasyClean ground Standard for instal- be providing an air tight conduit connection on the control unit lation in the ground is suitable wherever side.
Page 24
Installation 3.1 Installation Illustrations Grease Separator EasyClean ground Standard (Class B, 12.5 ton) Art.#. 93004/120D + 915880D Dimensioned drawing SDR allocation of inlet / outlet pipes Ø/OD Material wall thickness LLD-PE LLD-PE T = Installation Depth LLD_PE OD = Outer diameter...
Page 25
Grease Separator NS 4: Set-up 1. Set up base parts and align horizontally (see Fig. 1). The KESSEL grease separator EasyClean Modular system is 2. Insert the profile seals cleanly in the sealing groove. In the delivered ready for operation.
Page 26
Installation Grease separator EasyClean Modular according to DIN 4040-100 max. 7 Nm...
Page 27
5-10 cm subbase Dimensions in cm 30 cm gravel/process 0/16 97% Dpr compacted Illustration shows NS 2 Grease separator EasyClean Modular according to DIN 4040-100 Dimensioned Drawing NS 1 und NS 2 1 Inlet 2 Outlet 3 Sludge trap 4 Grease separation area...
Page 28
Installation Grease separator EasyClean Modular according to DIN 4040-100 ➤ Dimensioned Drawing NS 4 1 Inlet 2 Outlet 3 Sludge trap 4 Grease separation area 5 Upper section with cover (load clas B/D) 6 Chamber connection...
4) Transfer of this manual to the appropriate personnel The commissioning of the separator is usually handled by a tra- The handover certificate will be provided to you by your service desman although this can be handled by a KESSEL contractor provider or KESSEL employee if desired.
Separator contents disposal The first emptying (disposal) of the separator contents should Disposal procedure take place within 2 to 3 weeks from the day the separator was • Remove manhole cover. placed into service. • Place disposal truck’s suction hose inside separator and remove entire contects of chamber.
Maintenance The chapter "Safety instructions" must be heeded! - Completeness and plausibility of records in the operating 6.1 Servicing - Proof of correct disposal of the contents of the separator - The separator system must be serviced once a year by a system removed qualified person1).
Maintenance 2) Technical experts are the employees of operator-inde- internal experts belonging to the operators who are inde- pendent companies, experts or other institutions who have pendent with regard to their area of responsibility and not certified specialist knowledge about the operation, servi- bound by instructions, providing they have the same quali- cing and checking of separator systems.
Replacement parts and accessories KESSEL-Sampling Chamber B=400 for connection to separator systems For underground installation, free flowing sample availability. For installation depths T=…. DN 100 / 150 inlet / outlet (required size cut off on-site), connection to SML pipe according to DIN 19522.
Page 34
Replacement parts and accessories KESSEL-Extension Ø 600 750 from polyethylene 647 Extension height Art.no 442 mm 917 460 627 KESSEL-SonicControl Art.No. 917 821...
Page 37
Laag gewicht 100% bestand tegen agressieve vetzuren Eenvoudig transport Telescopisch opzetstuk voor aanpassing aan het grondniveau Op afbeelding staat Euro-norm afscheider EasyClean en monsternameput (klasse D) Installatie Inbedrijfstelling Instructie van de installatie werd uitgevoerd door uw gespecialiseerd bedrijf: Naam/handtekening Datum...
Veiligheidsinstructies Het personeel voor inbouw, montage, bediening, onderhoud en reparatie moet de na- venante kwalificatie voor deze werkzaamheden bezitten. Verantwoordelijkheidsbereik, bevoegdheid en de controle over het personeel moeten door de exploitant nauwkeurig geregeld zijn. De bedrijfsveiligheid van de geleverde installatie is uitsluitend gewaarborgd bij voorge- schreven gebruik.
Page 39
..................Pagina 53 Geachte klant, Wij zijn blij dat u gekozen hebt voor een product van KESSEL. De gehele installatie is aan een strenge kwaliteitscontrole onderworpen voordat zij de fabriek verliet. Controleer toch onmiddellijk a.u.b. of de installatie volledig en onbeschadigd bij u geleverd is. Volg in het geval van transportschade a.u.b.
2.1 Gebruik 2.2 Omschrijving van de installatie Dierlijke en plantaardige vetten mogen niet worden afge- De KESSEL-vetafscheiderinstallaties EasyClean ground voerd naar de openbare afvalverwerkingsinstallaties en naar Standard or Modular van de uitvoering rond bestaan uit de waterlopen, omdat zij in afgekoelde staat vernauwingen vetafscheider zelf en een geïntegreerde slibvanger.
- Vetafscheiders voor inbouw in het grondwater op aanvraag worden geminimaliseerd door een luchtdichte afsluiting - De vetafscheiderinstallatie EasyClean ground Standard is van de lege buis aan de kant van het schakelapparaat. overal geschikt waar...
Inbouw 3.2 Vetafscheider EasyClean ground Standard conform DIN EN 1825-1 en DIN 4040-100 NS 1/2/4 t.b.v. aardinbouw Art.nr. 93004/120D + 915880D Maattekening SDR toewijzing van de inlaat / uitlaat pijpen Ø/OD materiaal wanddikte LLD-PE LLD-PE T = inbouwdiepte LLD-PE OD = buitendiameter...
Inbouw 3.3 DIN-norm afscheider Vetafscheider NS 4: Montage De KESSEL-vetafscheiderinstallatie EasyClean Modular 1. De bodemgedeelten opstellen en horizontaal uitlijnen (zie wordt bedrijfsklaar geleverd. afb. 1). Iedere tank is afzonderlijk op een pallet verpakt. Montagema- 2. Profielafdichtingen vlekkeloos in de afdichtgroef leggen.
Page 44
Inbouw Vetafscheider EasyClean Modular conform DIN 4040-100 max. 7 Nm...
Page 45
30 cm grind 0/16 97% Dpr verdikktet Op afbeelding staat NS 2 Vetafscheider EasyClean Modular conform DIN 4040-100 ➤ Maattekening NS 1 en NS 2 1 Toevoer 2 Afvoer 3 Slibvanger 4 Vetafscheidingsruimte 5 Opzetsysteem met afdekking kl.
Page 46
Inbouw Vetafscheider EasyClean Modular conform DIN 4040-100 ➤ Maattekening NS 4 1 Toevoer 2 Afvoer 3 Slibvanger 4 Vetafscheidingsruimte 5 Opzetstuk met afdekking kl. A/B/D 6 Dubbel-scharnier- koppeling...
De inbedrijfstelling en instructie wordt in de regel door een 5. Opmaking van het opleveringsprotocol. installateur uitgevoerd, maar kan desgewenst ook op re- kening door een door KESSEL gemachtigde worden uit- Na beëindiging van de instructie moet de installatie weer in gevoerd.
Afvalverwerking ATTENTIE A.U.B.: Attentie: Een correcte functie wordt uitsluitend gewaar- borgd door het afval van de installatie tijdig te verwerken. - Bedieningsvoorschriften moeten in de directe omgeving van de afscheider worden aangebracht. Om deze reden dient er een afvalverwerkingsovereenkomst - Het afvoerproces moet precies volgens instructie wor- te worden gesloten met een vakkundig bedrijf.
Onderhoud, algehele inspectie, controle op lekkage Het hoofdstuk Veiligheidsinstructies moet in acht worden - aanwezigheid en volledigheid van de vereiste vergunnin- genomen! gen en documenten (goedkeuringen, afvoerschema's, be- dienings- en onderhoudshandleidingen 6.1 Onderhoud Er moet over het uitvoeren van de keuring een keurings- ●...
Onderhoud en controle (Algehele inspectie) 6.3 Controle op lekkage bevochtigd opper- wateroppervlak benetzte Oberfläche vlak bevochtigd oppervlak NS 1 2,5 m 0,81 m innere Wandoberfläche binnenwand van de houder des Schachtes NS 2 2,5 m 0,81 m NS 4 2,5 m 0,81 m Opüzetstuk 1,59 m...
Uitvoering Art.nr. Verhogingshoogte = 600 mm 915402 KESSEL-monsternameput LW = 1000 mm van kunststof po- lyethyleen, voor afscheiderinstallaties, voor plaatsing in de grond Toe- en afvoer DN ... voor kunststof buizen van: PE-HD (conform DIN 19537); PVC-KG (conform DIN V19534); PP of AS.
Page 52
Onderdelen en accessoires KESSEL-verlengset Ø 600 750 van polyethyleen 647 Verhogingshoogte Art.nr. 442 mm 917 460 627 KESSEL-meetapparaat voor vetlaagdikte SonicControl Art.nr. 917 821...
Page 55
Niewielki ciężar 100% odporność na agresywne kwasy tłuszczowe Łatwy transport Teleskopowa nasada do dopasowania do poziomu podłoża Rysunek przedstawia separator według Euro-normy EasyClean oraz studzienkę do pobierania próbek (klasa D) Instalację Uruchomienie Poinstruowanie przeprowadził zakład specjalistyczny: Nazwisko / podpis Data Miejscowość...
Page 56
Wskazówki bezpieczeństwa Personel montażowy, obsługujący, wykonujący prace konserwacyjne i naprawcze musi dysponować odpowiednimi kwalifikacjami wymaganymi do wykonywania tych prac. Użytkownik urządzenia musi uregulować kwestie odpowie- dzialności, kompetencji i nadzoru personelu. Bezpieczeństwo pracy tego urządzenia gwarantujemy tylko przy użytkowaniu zgodnym z przeznaczeniem. W żadnym razie nie wolno przekraczać...
Page 57
Przed rozpoczęciem wszelkich prac na urządzeniu użytkownik oraz odpowiedzialny personel fachowy muszą dokładnie przeczytać niniejszą instrukcję oraz przestrzegać jej przepisów. Ważne! Podane w niniejszej instrukcji wskazówki, wartości i zalecenia warunkowane są przez sprawdzoną statykę i nie mogą być stosowane w odniesieniu do innych produktów. Firma KESSEL...
2.2 Opis urządzenia Oleje pochodzenia zwierzęcego i roślinnego nie mogą być doprowadza- Separatory tłuszczu EasyClean ground u modular w wersji okrągłej do zabu- ne bezpośrednio do urządzeń odprowadzających ścieki i do wód, ponie- dowy w ziemi składają się z samego separatora i ze zintegrowanego osadnika.
W celu późniejszego układania kabla należy włożyć drut do przeciągania. Możliwe ▪ Separator tłuszczu EasyClean ground Standard do zabudowy w ziemi nadaje jest przedłużenie kabla do maks. 30 m. Przy przeciąganiu kabla w pusty się...
Page 60
Zabudowa 3.2 Separator tłuszczu EasyClean ground Standard według DIN EN 1825-1 i DIN 4040-100 NS 1/2/4 do zabudowy w ziemi Nr art. 93004/120D + 915880D Rysunek wymiarowy Przyporządkowanie SDR rur dopływowych/odpływowych Ø OD Materiał Grub. ścianki LLD-PE LLD-PE T = głębokość zabudowy LLD-PE OD = średnica zewnętrzna...
3.3 Separator wg normy DIN Separator tłuszczu NS 4 Montaż Separator tłuszczu KESSEL Easy Clean modular jest dostarczany w stanie 1. Ustawić cześć denną i ją wypoziomować (patrz rys. 1). gotowym do eksploatacji. 2. Uszczelkę profilowaną czysto założyć w rowek. Górną połowę...
Page 62
Zabudowa Separator tłuszczu EasyClean Modular według DIN 4040-100 max. 7 Nm...
Page 63
ścieków. Tłuczeń 30 cm zagęszczony 97% Dpr 0/16 Podziałka w cm Rysunek przedstawia NS 2. Separator tłuszczu EasyClean Modular według DIN 4040-100 Rysunek wymiarowy NS 1 i NS 2 1 Dopływ 2 Odpływ 3 Osadnik 4 Komora separatora 4 System nasady z pokrywą...
Page 64
Zabudowa Separator tłuszczu EasyClean Modular według DIN 4040-100 Rysunek wymiarowy NS 4 1 Dopływ 2 Odpływ 3 Osadnik 4 Komora separatora 5 System nasady z pokrywą klasy A/B/D 6 Połączenie z podwójnym przegubem...
4.2 Przeszkolenie / przekazanie 5. Sporządzanie protokołu przekazania Uruchomienie i instruktaż przeprowadza z reguły instalator, za dodatkową opłatą może to wykonać firma KESSEL na zlecenie klienta. Po zakończeniu instruktażu należy postawić separator ponownie w stan gotowości do pracy. 1. Przy przekazaniu obecne muszą być następujące osoby: - osoba upoważniona przez inwestora do odbioru...
Opróżnianie NALEŻY ZWRÓCIĆ UWAGĘ NA NASTĘPUJĄCE PUNKTY: Uwaga: Tylko odpowiednio częste opróżnianie urządzenia - Przepisy dotyczące obsługi umieścić w pobliżu separatora. gwarantuje jego poprawne funkcjonowanie. - Proces opróżniania należy wykonywać dokładnie według instrukcji. Za tego względu należy zawrzeć odpowiednią umowę o opróżnianie ze - Opróżnianie separatora tłuszczu mogą...
Konserwacja, inspekcja generalna, kontrola szczelności Zwrócić uwagę na rozdział „Wskazówki dotyczące bezpieczeńst- - fakt istnienia i kompletność koniecznych certyfikatów i dokumentów wa”! (pozwoleń, planów odwadniania, instrukcji obsługi i konserwacji Z przeprowadzonej kontroli należy sporządzić protokół podając ewentual- 6.1 Konserwacja ne usterki. Jeśli wystąpią usterki, należy je niezwłocznie usunąć. Co rok należy zlecić...
Konserwacja, inspekcja generalna, kontrola szczelności 6.3 Kontrola szczelności Powierzchnia pokryta powierzchnia pokryta powierzchnia wody wewnętrzna powierzchnia NS 1 2,5 m 0,81 m ścianki studzienki NS 2 2,5 m 0,81 m NS 4 2,5 m 0,81 m Nasada 1,59 m 0,3 m Pokrywa betonowo-żeliwna długa 1,82 m 0,3 m...
Page 69
Nr art. Segment przedłużający = 600 mm 915 402 Studzienka do pobierania próbek KESSEL LW 1000 mm z polietylenu, do separatorów, do zabudowy w ziemi Dopływ i odpływ DN ... dla rur z tworzywa sztucznego z: PE-HD (według DIN 19537); PVC-KG (według DIN V19534); PP lub AS.
Page 70
Części zamienne i osprzęt Przedłużka KESSEL Ø 600 750 z tworzywa sztucznego 647 Wysokość przedłużenia Nr art. 442 mm 917 460 627 Przyrząd do pomiaru warstwy tłuszczu KESSE: SonicControl Nr art. 917 821...
Page 71
Karta urządzenia / odbiór w zakładzie Anlagenpass / Werksabnahme...
