Festo VABF-P5-Series-A3 Assembly Instructions

Montageanleitung (Original: de)
8021977
1211NH
Druck-/Zwischeneinspeiseplatte,
Endplatte
VABF-P5-...A3/VABE-P5-C

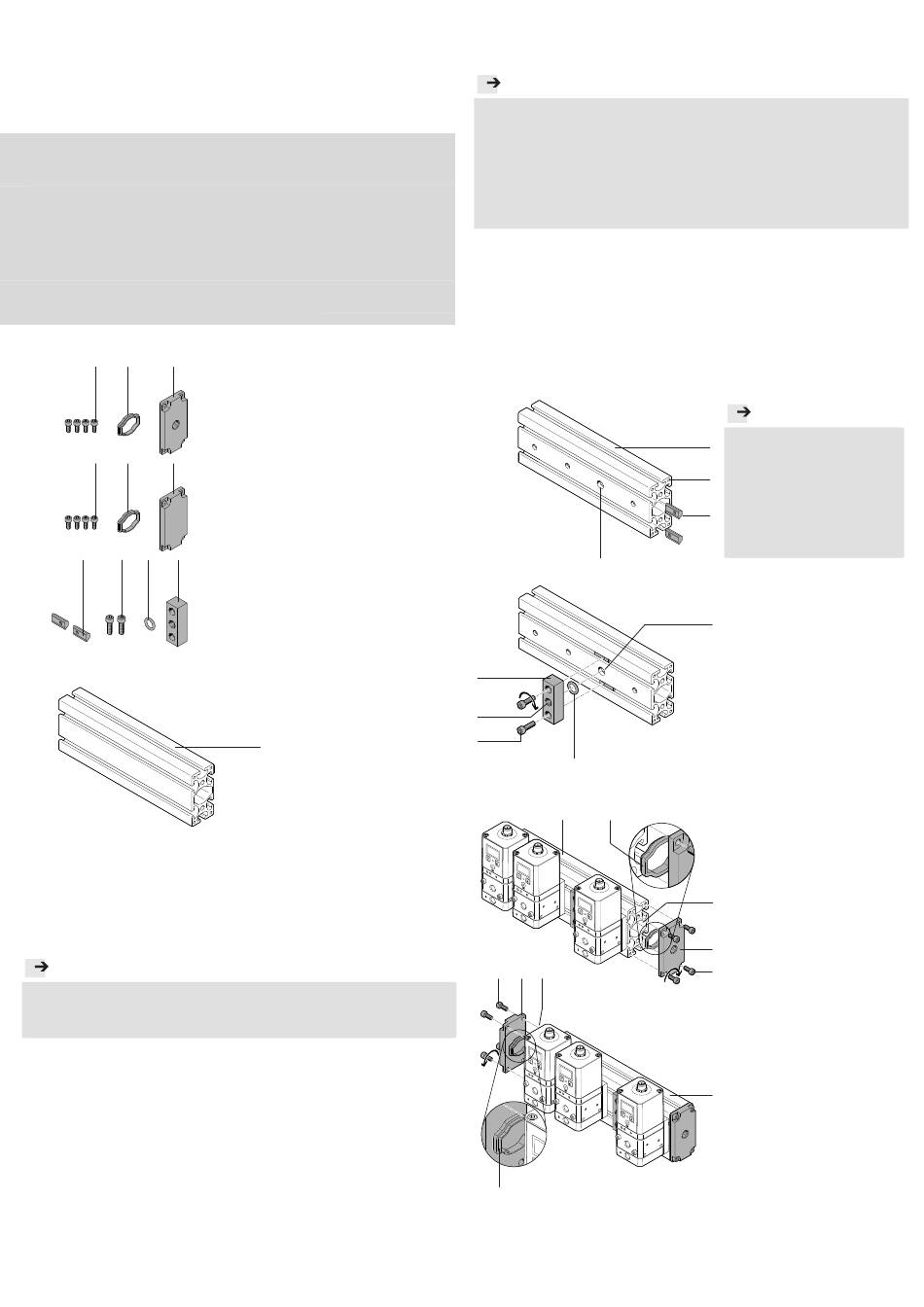

1. Teileliste
3 2 1
18262d_1
3
2 1
18262d_3
4 3 2 1
18262d_2
Bestimmungsgemäß dient:
– die Druckeinspeiseplatte als seitlicher Druckluftanschluss und als Abdich-
tung der Profilleiste
– die Endplatte als Abdichtung der Profilleiste
– die Zwischeneinspeiseplatte als frontaler zusätzlicher Druckluftanschluss
der Profilleiste.
Hinweis
 Wählen Sie weiteres Zubehör aus dem Katalog
(z. B. Montageplatte VAME-P5-MK).
Zur Montage der Montageplatten ( zugehörige Montageanleitung).
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
+49 711 347-0
www.festo.com
Druckeinspeiseplatte
VABF-P5-P3A3-...
1 Platte
2 Dichtung
3 Schraube M5x12
Endplatte
VABE-P5-C
1 Platte
2 Dichtung
3 Schraube M5x12
Zwischeneinspeiseplatte
VABF-P5-P1A3-...
1 Platte
2 O-Ring
3 Schraube M6x20
4 Nutenstein
1826
Nicht im Lieferumfang:
2d_6
5 Profilleiste
IPM-PN-08-40x80-AL
5
2. Vormontage (Bei der Befestigung einer Zwischeneinspeiseplatte)
Hinweis
Um eine optimale Druckluftversorgung bei der Verwendung einer Zwischen-
einspeiseplatte zu gewährleisten.
 Beachten Sie, dass:
– die Zwischeneinspeiseplatte 1 möglichst mittig zu setzen ist
– mehrere Zwischeneinspeiseplatten 1 gleichmäßig zu verteilen sind.
Der benötigte Abstand zu den Montageplatten VAME-P5-MK
( zugehörige Montageanleitung).
 Markieren Sie die Position für die Bohrung (A).
 Bohren Sie die entsprechende Bohrung (A) @ 12 mm.
 Entgraten Sie die Bohrung (A).
 Schneiden Sie beidseitig je ein Gewinde (M5, Tiefe › 10 mm) in die 4 Boh-
rungen (B)
 Entfernen Sie alle Späne aus der Profilleiste 5.
3. Montage
3a. Montage der Zwischeneinspeiseplatte
(1x)
(1x)
(4x)
(1x)
(1x)
(4x)
A
18262d_7
 Schieben Sie die Nutensteine 4 in die Profilleiste 5.
(1x)
(1x)
(2x)
(2x)
1
C
(1x)
3
18262d_8
2
2 Nm _ 10 %
3b. Montage der Druckeinspeiseplatte bzw. Endplatte
5 2
2 Nm _ 10 %
3 1 D
18262d_4
2
18262d_5
Hinweis
5
Um Befestigungsprobleme bei
der Montagereihenfolge zu
B
vermeiden:
 Platzieren Sie die Nuten-
4
steine 4 aus der Mitte der
Profilleiste 5 heraus
( mittlere Bohrung (A)).
 Platzieren Sie den O-Ring 2
in der Senkung der Plat-
A
te 1.
 Positionieren Sie die Plat-
te 1 auf der Profilleiste 5,
bis die Bohrung (A) und das
Gewinde (C) fluchten.
 Drehen Sie die Schrau-
ben 3 fest.
Halten Sie das zulässige An-
ziehdrehmoment ein.
 Platzieren Sie die Dich-
tung 2 in der Öffnung (D).
Beachten Sie dabei die Ein-
baulage ( Lupen).
D
 Befestigen Sie die Plat-
ten 1 auf der gewünschten
1
Seite an der Profilleiste 5
3 mit den Schrauben 3.
Halten Sie das zulässige An-
2 Nm _ 10 %
ziehdrehmoment ein.
5
