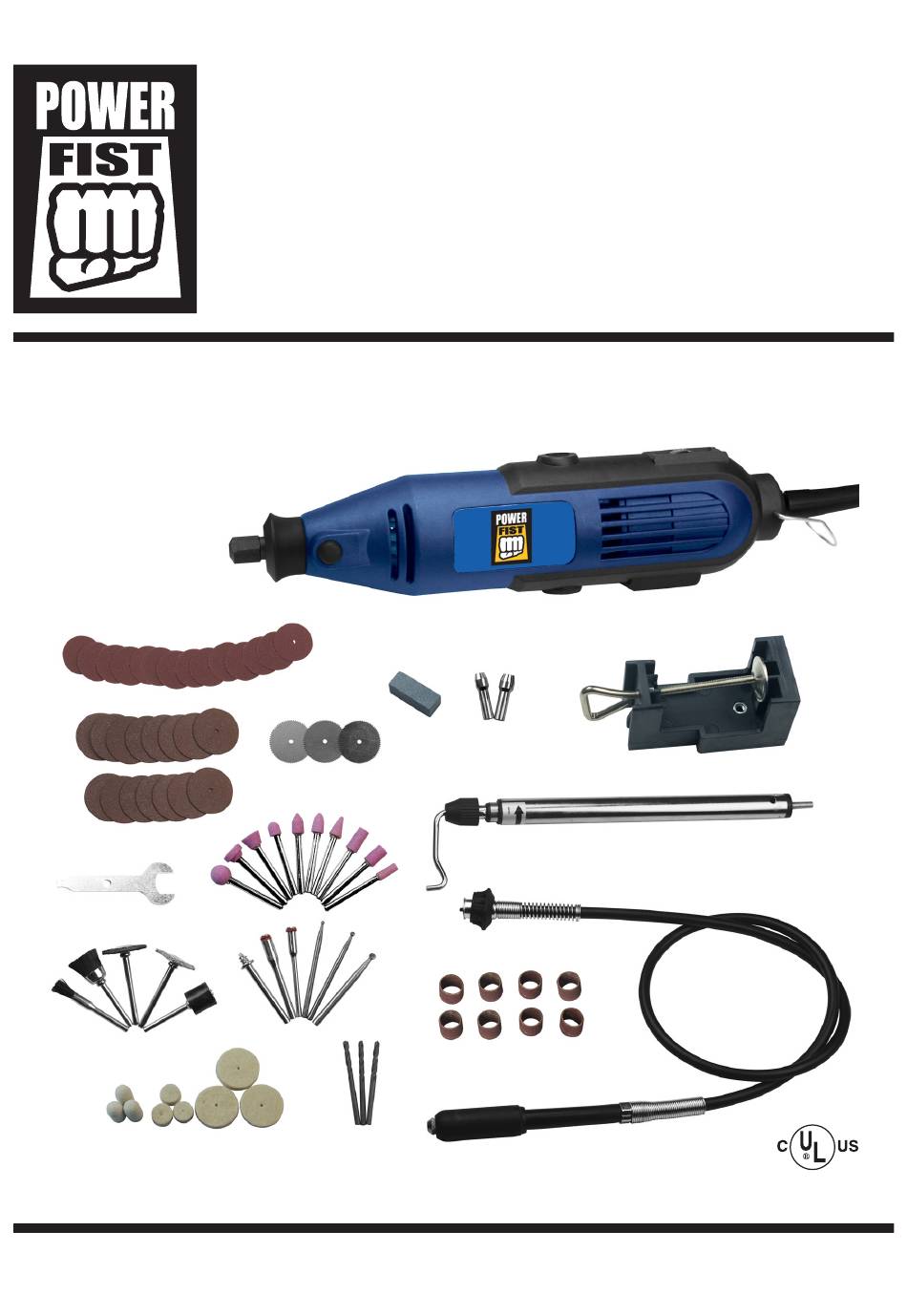

- Page 1 V 2.7 8336851 79 pc Rotary Tool and Accessory Kit User Manual LISTED Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 3: Specifications
V 2.7 8336851 79 pc Rotary Tool and Accessory Kit SPECIFICATIONS No Load Speed 10,000 to 35,000 Collet Size 1/8 to 3/32 in. Voltage Rating 120 V E213739 Airborne particle hazard - Wear a safety mask Wear suitable eye protection... -
Page 4: Work Area
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 SYMBOLS IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and / or damage to the equipment. Before allowing someone else to use this tool, make sure they are aware of all safety information. -
Page 5: Specific Safety Precautions
8336851 79 pc Rotary Tool and Accessory Kit V 2.7 control and injury. SPECIFIC SAFETY PRECAUTIONS Keep hands and fingers away from grinding area. Any part of body coming in contact with moving parts could cause injury. When operating the rotary tool, use proper eye and hearing protection as well as protective gloves. -
Page 6: Electrical Safety
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 touched by bare hands. ELECTRICAL SAFETY Disconnect power supply. Disconnect the tool from the power supply when not in use, before cleaning, servicing or changing any parts or accessories. Protect yourself against electric shocks when working on electrical equipment. Avoid body contact with grounded surfaces such as pipes, radiators, cooking stoves and refrigerators. -
Page 7: Vibration Precautions
8336851 79 pc Rotary Tool and Accessory Kit V 2.7 VIBRATION PRECAUTIONS This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check-ups to ensure medical problems are not being caused by or worsened from tool use. -
Page 8: Parts Identification
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 UNPACKING Carefully remove the rotary tool from the package. Retain the packing material until you have carefully inspected and satisfactorily installed or operated the rotary tool. Make sure that all the items in the parts list are included. - Page 9 8336851 79 pc Rotary Tool and Accessory Kit V 2.7 ACCESSORIES Illustration Description Shape Qty. Aluminum oxide grinding stone Cylinder 3/8 in. Aluminum oxide grinding stone Cone 5/8 in. Aluminum oxide grinding stone Parabolic 3/8 in. Aluminum oxide grinding stone Cylinder 13/32 in.
-
Page 10: Accessory Description And Use
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 Illustration Description Shape Qty. Collet 3/32 in. Wrench For collet nut, drum sander & screw mandrel ACCESSORY DESCRIPTION AND USE Accessory Description Accessory Use Aluminum oxide Use on metals, castings, welded joints, rivets and rust. Ideal for sharpening, - Grinding stones de-burring, rust removal and general-purpose grinding of most materials. -
Page 11: Changing The Collet
8336851 79 pc Rotary Tool and Accessory Kit V 2.7 ASSEMBLY CHANGING THE COLLET Some accessories require the use of different sized collets. Collet sizes can be 1/16 in., 3/32 in. and 1/8 in. It is important to ensure that the collet size matches the accessory. -
Page 12: Installing Accessories
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 INSTALLING ACCESSORIES Turn the switch OFF and disconnect the tool from the power source. Depress the spindle lock button (1) and slowly turn the collet nut (2) until the spindle lock button locks the spindle. -
Page 13: Selecting Proper Speeds
8336851 79 pc Rotary Tool and Accessory Kit V 2.7 SELECTING PROPER SPEEDS Different speeds are required depending upon the type of operation being performed. The following chart outlines those basic speeds: Operation Speed Cutting Metal 5 to MAX Sanding Wood... -
Page 14: Before Use
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 APPLICATIONS To select the right speed for each job, use a practice piece of material. Vary the tool’s speed to find the best speed for the accessory you are using and the job to be done. -
Page 15: Maintenance
8336851 79 pc Rotary Tool and Accessory Kit V 2.7 MAINTENANCE Before making any adjustments or changing accessories, turn off the tool and disconnect it from its power source. The brushes should be checked periodically and worn-out brushes should be replaced. After replacing, inspect whether the new brushes can move freely in the brush holder. -
Page 16: Replacing Carbon Brushes
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 REPLACING CARBON BRUSHES Using the parts list included, locate the carbon brushes. Remove the brush holder caps with a screwdriver and inspect the carbon brushes. Replace them when they are worn up to about one third. -
Page 17: Parts Breakdown
8336851 79 pc Rotary Tool and Accessory Kit V 2.7 PARTS BREAKDOWN Visit www.princessauto.com for more information... -
Page 18: Parts List
V 2.7 79 pc Rotary Tool and Accessory Kit 8336851 PARTS LIST Part No. Description Qty. 500001 Screw 300036 Left Enclosure 500201 Screw 315001 Cord Clamp 322004 Cord Guard 160203 Power Plug 162822 Variable Speed PCB 110038 Stator 321006 Bearing Sleeve... - Page 19 V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces Manuel d'utilisateur LISTED Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 21: Spécifications
V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces SPÉCIFICATIONS Vitesse à vide 10 000 à 35 000 Taille de pince de serrage 1/8 à 3/32 po Tension nominale 120 V E213739 SYMBOLS Risque d'exposition à des particules en suspension dans l'air - l'utilisation d'un masque de sécurité... -
Page 22: Consignes De Sécurité Importantes
V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces CONSIGNES DE SÉCURITÉ IMPORTANTES AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque de blessure ou de dommage à... -
Page 23: Consignes De Sécurité Spécifiques
8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter de les faire coincer par l’outil. N’utilisez pas d’appareil ou d’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments. - Page 24 V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces 13. N’utilisez jamais des forets émoussés ni endommagés. Les embouts effilés doivent être manipulés avec soin. Les embouts endommagés peuvent demeurer coincés en cours d’utilisation. Les embouts émoussés obligent à ce qu’on applique davantage de force au niveau de l’outil, ce qui pourrait possiblement provoquer un bris de l’embout.
-
Page 25: Utilisation Et Entretien De L'outil
8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces PRÉCAUTIONS RELATIVES AUX VIBRATIONS Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, plus particulièrement aux mains, aux bras et aux épaules. Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées doit d’abord consulter un médecin et se prêter régulièrement à... - Page 26 V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces DÉBALLAGE Retirez soigneusement l’outil rotatif de l’emballage. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté avec soin et installé ou utilisé l’outil rotatif de manière satisfaisante. Assurez-vous que tous les articles sur la liste de pièces sont compris. Inspectez les pièces attentivement pour vous assurer que l’outil rotatif n’a pas été...
- Page 27 8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces ACCESSOIRES Illustration Description Forme Qté Pierre de meulage en Cylindrique, 3/8 po oxyde d’aluminium Pierre de meulage en Conique, 5/8 po oxyde d’aluminium Pierre de meulage en Parabolique, 3/8 po oxyde d’aluminium Pierre de meulage en Cylindrique, 13/32 po...
- Page 28 V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces Illustration Description Forme Qté Pince de serrage 3/32 po Clé Pour écrou de pince de serrage, ponceuse à tambour et mandrin à vis DESCRIPTION ET UTILISATION DES ACCESSOIRES Description des accessoires Utilisation des accessoires Oxyde d’aluminium Utilisez sur les métaux, les pièces coulées, les joints soudés, les rivets...
- Page 29 8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces Description des accessoires Utilisation des accessoires Pierre de décrassage Nettoie les meules et les pierres de coupe. Forme ou reforme les pierres en vue des utilisations souhaitées. REMARQUE : Cet outil rotatif acceptera des accessoires avec tiges de 1/8 po et 3/32 po offerts avec les principales marques.
-
Page 30: Installation Des Accessoires
V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces INSTALLATION DES ACCESSOIRES Mettez l’interrupteur à la position arrêt (OFF) et débranchez l’outil de la source d’énergie. Enfoncez le bouton de verrouillage de la broche (1) et tournez doucement l’écrou de pince de serrage (2) jusqu’à ce que le bouton de verrouillage de la broche retienne la broche. - Page 31 8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces SÉLECTIONNEZ LES VITESSES IDÉALE Des vitesses différentes sont nécessaires, tout dépendant du type d’opération effectuée. Le tableau suivant présente ces vitesses de base : Utilisation Vitesse Découpe du métal 5 à MAX. Ponçage de bois 5 à...
-
Page 32: Avant L'utilisation
V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces APPLICATIONS Pour choisir la vitesse convenant idéalement à chaque tâche, utilisez une pièce de matériau pratique. Variez la vitesse de l’outil afin de déterminer la vitesse idéale en fonction de l’accessoire que vous utilisez et du travail à... -
Page 33: Entretien
8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces ENTRETIEN Avant de faire n’importe quel ajustement ou de changer des accessoires, éteignez l’outil et débranchez-le de sa source d’énergie. Les balais doivent être vérifiés périodiquement et ceux qui sont usés doivent être remplacés. Après les avoir remplacés, vérifiez que les balais neufs peuvent se déplacer librement dans le porte-balais. -
Page 34: Remplacement Des Balais De Carbone
V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces REMPLACEMENT DES BALAIS DE CARBONE En utilisant la liste de pièces comprise, repérez les balais de carbone. Enlevez le capuchon de porte-balais avec un tournevis et inspectez les balais de carbone. Remplacez-les quand ils sont usés d’environ un tiers. - Page 35 8336851 V 2,7 Trousse d’outil rotatif et accessoires, 79 pièces RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...
-
Page 36: Liste Des Pièces
V 2,7 8336851 Trousse d’outil rotatif et accessoires, 79 pièces LISTE DES PIÈCES Description Qté pièce 500001 300036 Boîtier gauche 500201 315001 Bride de cordon 322004 Protège-cordon 160203 Fiche électrique 162822 Carte de circuit imprimé à vitesse variable 1 110038 Stator 321006 Manchon de roulement...
