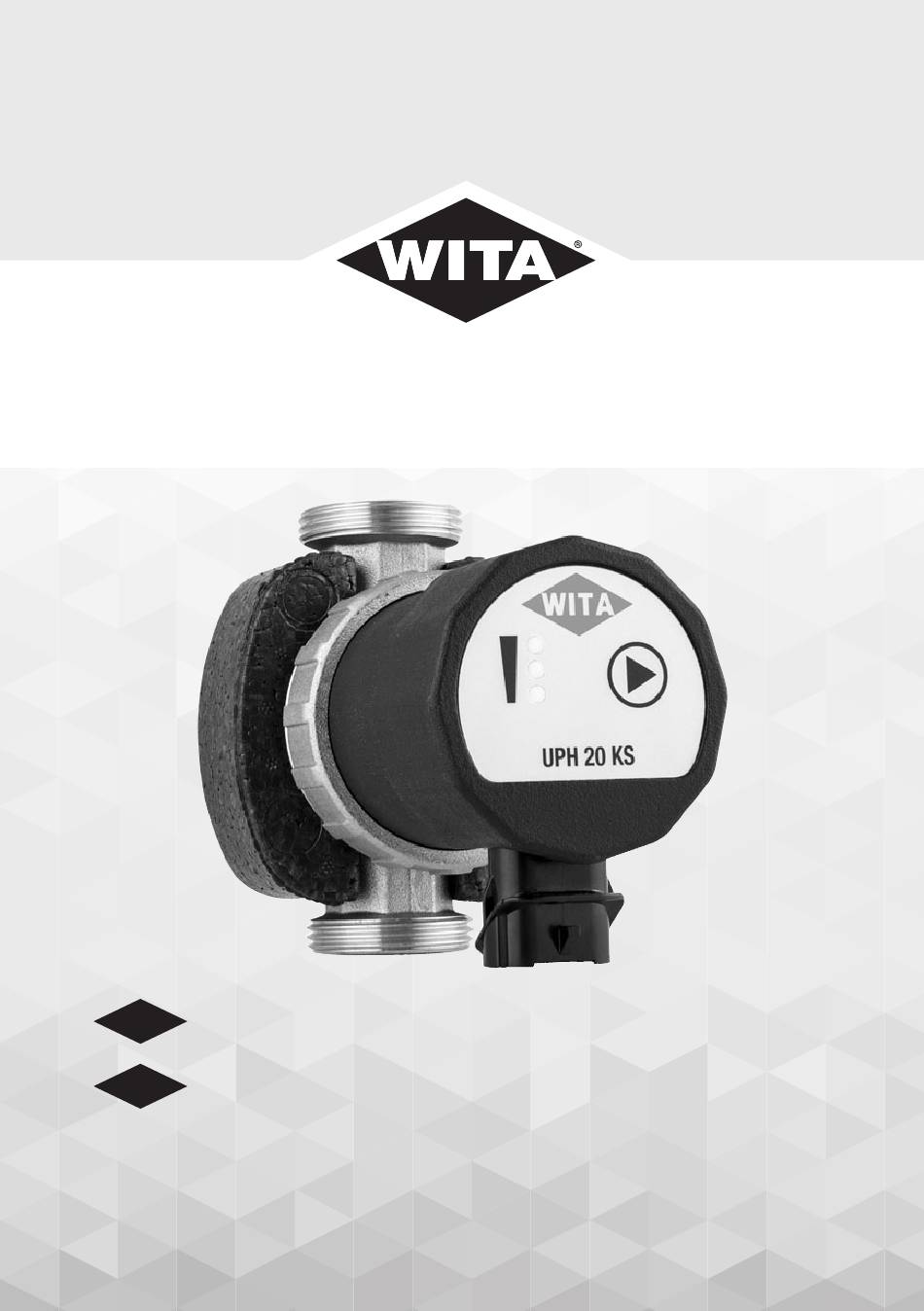

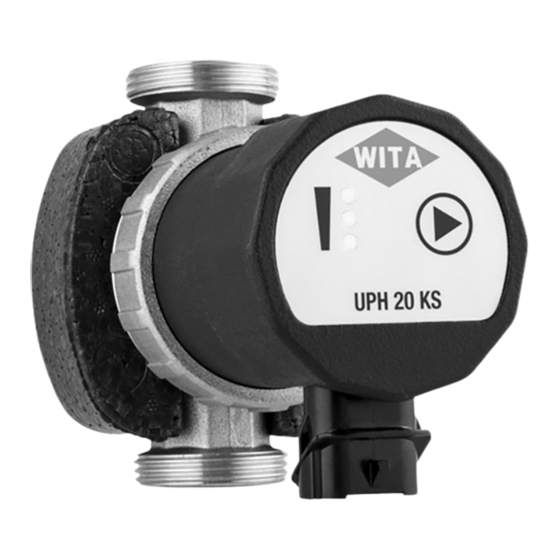

- Page 1 NUR ORIGINAL MIT DER RAUTE® WITA UPH 15 | UPH 20-KS ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–15 TRANSLATION OF THE ORIGINAL INSTALLATION AND OPERATING INSTRUCTIONS PAGE 16–29 www.wita.de...
-
Page 2: Table Of Contents
Bedienungsanleitung WITA UPH 15 | UPH 20-KS Inhalt Konformitätserklärung ........................3 Sicherheitshinweise .........................4 2.1 Allgemeines..............................4 2.2 Kennzeichnung von Hinweisen in der Betriebsanleitung ..............4 2.3 Personalqualifikation............................5 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ...............6 2.5 Sicherheitsbewusstes Arbeiten........................6 2.6 Sicherheitshinweise für den Betreiber ......................6 2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten ..............7... -
Page 3: Konformitätserklärung
Bedienungsanleitung WITA UPH 15 | UPH 20-KS EU KONFORMITÄTSERKLÄRUNG Name des Ausstellers: WITA-Wilhelm Taake GmbH Pumpen-, Armaturen- und Regeltechnik Display HE Pumpen Böllingshöfen 85 D-32549 Bad Oeynhausen Gegenstand der Erklärung: Brauchwasserumwälzpumpe Typ: Ausführung: 15 / 20 - KS Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen... -
Page 4: Sicherheitshinweise
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Pro- duktes und enthält grundlegende Informationen, die bei Mon- tage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw. -
Page 5: Personalqualifikation
Bedienungsanleitung WITA UPH 15 | UPH 20-KS Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerk- sam und sollen für einen sicheren Betrieb sorgen. Direkt am Produkt angebrachte Hinweise wie zum Beispiel: • Drehrichtungspfeil •... -
Page 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche. Mögliche Gefährdungen sind zum Beispiel: •... -
Page 7: Sicherheitshinweise Für Montage Und Wartungsarbeiten
Bedienungsanleitung WITA UPH 15 | UPH 20-KS • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. Display HE Pumpen • Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz ver-... -
Page 8: Unzulässige Betriebsweisen
Bedienungsanleitung WITA UPH 15 | UPH 20-KS zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. 2.9 Unzulässige Betriebsweisen Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal- ten eine Wartezeit von mindestens 1 Minute eingehalten werden. -
Page 9: Bestimmungsgemäße Verwendung
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 4 Bestimmungsgemäße Verwendung Die Brauchwassrpumpe wird zur Zirkulation in Ein- und Zweifamilienhäusern mit einer Leitungslänge bis zu 50m eingersetzt. Display HE Pumpen 5 Angaben über das Erzeugnis Technische Daten UPH 15 | 20-KS... -
Page 10: Lieferumfang
Bedienungsanleitung WITA UPH 15 | UPH 20-KS Vorsicht! Unzulässige Fördermedien können die Pumpe zerstören, Hinweis sowie Personenschäden hervorrufen. Unbedingt Herstellerangaben und Sicherheitsdatenblätter berücksichtigen! Lieferumfang • Original Einbau- und Betriebsanleitung • Pumpe • 2 Flachdichtungen • Isolation • Pumpenstecker (optional) 6 Beschreibung der Pumpe In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömmli-... -
Page 11: Montage
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 8 Montage Der Einbau der Zirkulationspumpe erfolgt in der Leitung, in der Regel direkt vor dem Brauch- wasserspeicher und zwar so, dass das Wasser von der letzten Zapfstelle über die Zirkulationslei- Display HE Pumpen tung in den Speicher zurückgepumpt wird. -
Page 12: Elektrischer Anschluss
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 9 Elektrischer Anschluss Achtung Lebensgefahr! Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. • Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z. B. IEC, VDE usw.) durchführen lassen! •... -
Page 13: Anlage Füllen Und Entlüften
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 10 Anlage füllen und entlüften Vor Inbetriebnahme der Pumpe ist die Anlage Hinweis gründlich zu spülen, damit keine Verunreini- Display HE Pumpen gungen oder Fremdkörper in der Anlage verblei- ben. Anlage sachgerecht füllen und entlüften. Um die Pumpe zu entlüften ist die Überwurfmutter... -
Page 14: Wartung Und Service
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 11 Wartung/Service Die Pumpe ist nahezu wartungsfrei. Wenn die Pumpe längere Zeit nicht in Betrieb war oder das System stark verschmutzt ist, kann der Rotor blockieren. Dies wird durch blinken der drei LED’s angezeigt. -
Page 15: Entsorgung
Bedienungsanleitung WITA UPH 15 | UPH 20-KS 13 Entsorgung Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll sondern müs- Hinweis sen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in unseren Produkten... - Page 16 Operating instrutions WITA UPH 15 | UPH 20-KS Table of Contents Declaration of Conformity......................16 Safety Instructions..........................17 2.1 General................................17 2.2 Identification of symbols in the operating instructions ..............17 2.3 Personnel qualification..........................18 2.4 Danger of not observing safety instructions ..................18 2.5 Safety-conscious work..........................19 2.6 Safety instructions for the operator......................19...
-
Page 17: Declaration Of Conformity
Operating instrutions WITA UPH 15 | UPH 20-KS EU DECLARATION OF CONFORMITY Name of the issuer: WITA-Wilhelm Taake GmbH Display HE Pumpen Pump, valve and control technology Böllingshöfen 85 D-32549 Bad Oeynhausen Subject of the declaration: circulation pump Type: Design: 15 / 20 - KS We declare with sole responsibility that the products specified above, to which this... -
Page 18: Safety Instructions
Operating instrutions WITA UPH 15 | UPH 20-KS 2 Safety Instructions 2.1 General These installation and operating instructions are a part of the product, and contain basic information that must be observed during installation, operation and maintenance. For this reason, the installer and specialist personnel or operators must read these instructions prior to set-up. -
Page 19: Personnel Qualification
Operating instrutions WITA UPH 15 | UPH 20-KS This symbol indicates useful information Note for handling the product. It indicates potential difficulties and aims to ensure safe operation. Signs attached directly on the product, such as: • direction of rotation arrow •... -
Page 20: Danger Of Not Observing Safety Instructions
Operating instrutions WITA UPH 15 | UPH 20-KS 2.4 Danger of not observing safety instructions Not observing the safety information can endanger persons, the environment and the system. Not observing the safety instructions shall result in the loss of any and all claims to warranty. -
Page 21: Safety Instructions For Installation And Maintenance Work
Operating instrutions WITA UPH 15 | UPH 20-KS • Observe the instructions in local or general regulations (e.g. IEC, VDE, etc.), and those of the local energy supplier. • In the event of hazards arising from the system due to Display HE Pumpen contact with hot or cold parts, these parts must be fitted... -
Page 22: Unpermitted Operation
Operating instrutions WITA UPH 15 | UPH 20-KS bear no liability for any consequences resulting from the use of other parts. 2.9 Unpermitted operation If the pump is disconnected from the power supply, wait at least 1 minute before reactivating. Otherwise, the pump's inrush current limit has no effect, which can lead to functional errors or damage to any connected heating controller. -
Page 23: Intended Use
Operating instrutions WITA UPH 15 | UPH 20-KS 4 Intended Use The service water pump is used for circulation in single and two-family houses with a pipe length of up to 50m. Information About the Product Technical data UPH 15 / 20-KS... -
Page 24: Scope Of Delivery
Operating instrutions WITA UPH 15 | UPH 20-KS Caution! Unpermitted pumping media can destroy the pump Note and cause personal injury. Respect the manufacturer's information and safety data sheets! Scope of delivery • Original installation and operating instructions • Pump •... -
Page 25: Installation
Operating instrutions WITA UPH 15 | UPH 20-KS 8 Installation The circulating pump is installed in the pipeline and as a rule, directly upstream of the service water reservoir in such a way that the water from the last tap is pumped back to the reservoir through the circulating pipeline. -
Page 26: Electrical Connection
Operating instrutions WITA UPH 15 | UPH 20-KS 9 Electrical connection Warning: Risk of death! Improper installation and improper electrical connection can present a fatal hazard. Hazards posed by electrical power must be eliminated. • Only have installation and electrical connection performed by a specialist and in line with the valid regulations (e.g. -
Page 27: Filling And Venting The System
Operating instrutions WITA UPH 15 | UPH 20-KS 10 Filling and Venting the System The system must be thoroughly flushed before Note the pump is started up to prevent contami- nants or foreign bodies from remaining in the system. Fill and vent the system correctly. To vent the pump, loosen the indicated screw by turning it anti-clockwise. -
Page 28: Service And Maintenance
Operating instrutions WITA UPH 15 | UPH 20-KS 11 Service and Maintenance The pump is nearly free of maintenance. If the pump was not working for a longer time or the system is heavily contaminated could the rotor be blocked. -
Page 29: Disposal
Operating instrutions WITA UPH 15 | UPH 20-KS 13 Disposal Do not dispose of the pump and/or individual parts in household waste! Note Dispose of the pump and/or parts in an environmentally conscious way. Display HE Pumpen To do this, please contact a public or private disposal organisation. - Page 30 Notes...
- Page 31 Notes...
- Page 32 NUR ORIGINAL MIT DER RAUTE® WITA - Wilhelm Taake GmbH HEL-WITA Sp. z o.o. Böllingshöfen 85 | D-32549 Bad Oeynhausen Zielonka, ul. Biznesowa 22 | 86-005 Białe Błota Tel.: +49 5734 512380 | Fax: +49 5734 1752 Tel.: + 52 564 09 00 | Fax: + 52 564 09 22 www.wita.de | info@wita.de...
