PIETRO FIORENTINI GOVERNOR Operating And Maintenance Manual

US
OPERATING AND MAINTENANCE MANUAL
FR
MANUEL DE FONCTIONNEMENT ET ENTRETIEN
E
MANUAL DE OPERACIÓN Y MANTENIMIENTO

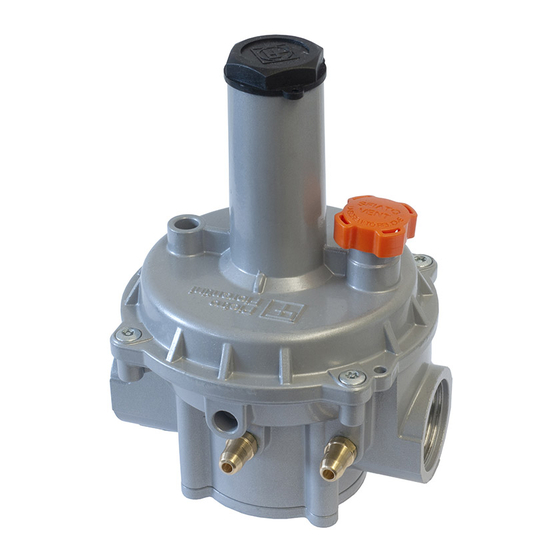

GOVERNOR GAS OPD REGULATOR
OPD REGULATEUR DE GAZ PRINCIPAL
OPD REGULADOR DE GAS GOVERNOR

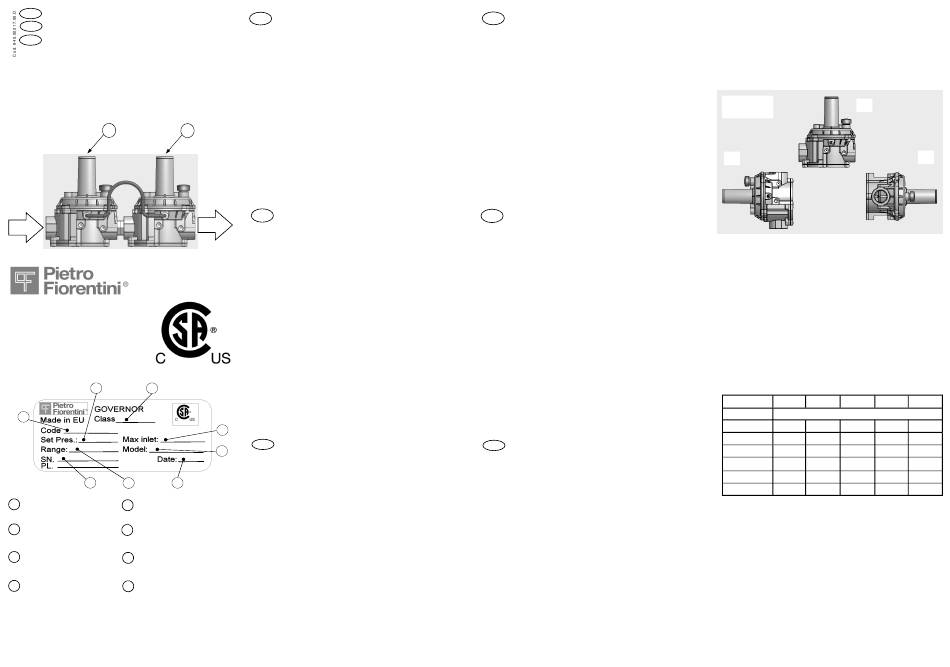

M S
INLET
4555 S. Berkeley Lake Rd
Norcross, Ga 30071
Toll Free 1.888.618.8787
Phone 1.770.441.6400
Fax 1.770.448.7312
e-mail sales@fiousa.com
www.gasinside.com
www.fiousa.com
2 3
1
8 7 6
Code-model Model
1 5
Modèle-Code Modèle
Código-modelo Modelo
Outlet Pressure
2 6 Production date
Pression de sortie
Date de production
Presión de salida
Fecha de producciòn
3
Class 7
Spring range
Classe
Range de ressort
Clase
Range de resorte
4 8
Max operating pressure Serial Number + Lot
Max pression de fonctionnement
Numero de serie + Lot
Max. presión de operación
Número de serie + Lote
Made in EU By Pietro Fiorentini S.p.A. - ITALY
Réalisé en UE par Pietro Fiorentini S.p.A. - ITALIE
Hecho en EU por Pietro Fiorentini S.p.A. - ITALIA
US
GOVERNOR OPD
The ½" - 4" Governor OPD regulators comply with and are
certified to CSA 6.22a-2005 and ANSI Z21.80a-2005 for 5 PSIG
inlet applications. The Governor OPD design incorporates an
integral vent limiter in the regulator. To ensure the installation
complies with CSA 6.22a-2005 and ANSI Z21.80a-2005, the vent
cap should be left in place and at no time should any restriction or
plug be installed in the vent cap of the regulator. When using an
external vent limiter, the flat top of the vent limiter must always be
facing up, with the threads facing down, so it operates properly. If
mounting the regulator in position (B) or (C), you must use the 90
degree external vent limiter adapter to ensure the vent limiter
faces up (Fig. 2). The Governor OPD operates as a monitor and
a worker regulator. The first regulator is the monitor and the
second regulator is the worker. If the worker regulator fails, the
monitor regulator takes over at a safe pressure, normally 70%
higher than the worker pressure. For example, if the worker is
set at 7" w.c., the monitor would be set at 7" x 1.7 which = 12"
w.c.. This keeps the operating set point below the CSA 2 PSIG
limit.
FR
REGULATEUR OPD
OUTLET
Les régulateurs OPD de ½" - 4" GOVERNOR sont conformes
et certifiés aux normes CSA 6.22a-2005 et ANSI Z21-80a-2005
pour des applications avec entrée de 5 PSIG. La conception du
régulateur Governor OPD inclut un limiteur intégral d'évent. Afin
de s'assurer que l'installation soit conforme aux normes CSA
6.22a-2005 et ANSI Z21-80a-2005 le couvercle de l'évent doit
être laissé à sa place et il ne faut jamais installer aucune
restriction ou bouchon sur le couvercle de l'évent du régulateur.
Lorsqu'un limiteur d'évent externe est utilisé, le dessus plat du
limiteur d'évent doit toujours être vers le haut, avec le filetage
vers le bas pour qu'il fonctinne correctement. Si le régulateur est
installé en position (B) ou (C), vous devez utiliser l'adaptateur 90
degré du limiteur d'évent externe pour s'assurer que le limiteur
d'évent soit vers le haut (Fig. 2). Le Governor OPD est un
régulateur d'opération et un régulateur moniteur. Le premier est
le régulateur moniteur et le second est le régulateur d'opération.
Si le régulateur d'opération échoue, le régulateur moniteur prend
la relève à une pression sécuritaire, normalement 70% plus
élevée que la pression du régulateur d'opération. Par exemple,
si le régulateur d'opération est réglé à 7" w.c., le moniteur serait
réglé à 7" x 1.7 donc = 12" w.c.. Ceci maintient le point de
réglage de fonctionnement à une limite inférieure à la norme CSA
de 2 PSIG .
4
E
REGULADOR OPD
5
El regulador de presion de gas OPD de ½" a 4" cumple con y
esta certificado bajo CSA 6.22a-2005 y ANSI Z21.80a-2005 para
aplicaciones con entrada de 5 PSIG. El diseño del regulador
OPD incorpora una limitador integral de venteo en el regulador.
Para asegurar que la instalación cumple con CSA 6.22a-2005 y
ANSI Z21.80a-2005, la tapa del venteo debe dejarse en su lugar
y por ninguna razón debe instalarse una restricción o tapón en el
venteo del regulador. Cuando utilice un limitador externo de
venteo, la superficie plana del limitador de venteo debe estar
orientada hacia arriba, con la rosca orientada hacia abajo, para
que opere correctamente. Si el regulador es instalado en
posición (B) o (C), debe utilizar en el limitador externo de venteo
un adaptador de 90˚ para asegurarse que el limitador este
orientado hacia arriba (Fig. 2). El regulador OPD opera como un
regulador monitor-trabajador. El primer regulador es el monitor y
el segundo regulador es el trabajador. Si el regulador trabajador
falla, el regulador monitor toma el control a una presión segura,
normalmente 70% superior a la presión del regulador trabajador.
Por ejemplo, si el trabajador esta seteado a 7" w.c., el monitor
debe setearse a 7" x 1,7 lo que equivale = 12" w.c. De esta forma
se mantiene la presión por debajo del límite de 2 PSIG de la
CSA".
The CSA design Governor OPD Regulator is certified for 2
US
and 5 PSIG inlet pressures. Inlet pressures above 2 PSIG
require over pressure protection device.
The Governor OPD design incorporates an integral vent limiter in
the regulator. To ensure that installation of the Governor OPD
regulator complies with CSA 6.22a-2005 and ANSI Z21.80a-
2005, the vent cap, or external vent limiter (if installed), should be
left in place and at no time should any restriction or plug be
installed in the vent connection of the regulator. If venting is
required, use a union at the vent connection and install a vent line
to the atmosphere, in accordance with all local codes, standards
and requirements.
15 feet is the maximum vent line distance that can be run before
affecting the performance of the regulator.
Recommended diameter of the vent line for model:
- 1/4" NPT x Ø6mm pour le modèle: 1/2" - 3/4" - 1" NPT
- 1/2" NPT x Ø10mm pour le modèle: 1 1/4" - 1 1/2" - 2" NPT
- 1/2" NPT x Ø12mm pour le modèle: 2 1/2" - 3" - 4" ASME
FR Les régulateurs Governor OPD sont conçus et certifiés CSA
pour des pressions d'entrée de 2 et 5 PSIG. Les pressions
d'entrée supérieures à 2 PSIG demandent une protection contre la
surpression.
La conception du régulateur Governor OPD inclut un limiteur d'évent
intégral. Afin de s'assurer que l'installation du Governor OPD soit
conforme aux normes CSA 6.22a-2005 et ANSI Z21-80a-2005, le
bouchon de vent, ou le limiteur de vent externe (si installé), doit etre
laissé en place et aucune restriction ni aucune prise doit etre
installée dans la connection de vent du regulateur. Si un event est
nécessaire, il faut utiliser un raccord sur la connexion de l'évent et
installer une ligne d'évent à l'atmosphère en conformité avec toutes
les normes et conditions ainsi que les codes locaux.
15 pieds est la distance maximale d'évent qu'on peut parcourir avant
d'affecter la performance du régulateur.
Diamètre recommandé de la ligne d'évent pour le modèle:
- 1/4" NPT x Ø6mm pour le modèle: 1/2" - 3/4" - 1" NPT
- 1/2" NPT x Ø10mm pour le modèle: 1 1/4" - 1 1/2" - 2" NPT
- 1/2" NPT x Ø12mm pour le modèle: 2 1/2" - 3" - 4" ASME
El diseño del GOVERNOR de presion OPD es certificado
E
por CSA para presión de entrada de 2 y 5 PSIG. Presiones
superiores a 2 PSIG requieren de una protección por sobrepresión.
El diseño del GOVERNOR OPD incorpora una limitador integral de
venteo. Para asegurarse que el GOVERNOR OPD cumple con CSA
6.22-a-2005 y ANSI Z21.80a-2005, la tapa del venteo o el limitador
de venteo (si es instalado), deben dejarse en su lugar y por ninguna
razón debe instalarse una restricción o tapón en el venteo del
regulador. Si el venteo es requerido, use una unión en la conexión
del venteo e instale una línea de venteo a la atmosfera, de acuerdo
con todos los códigos, estándares y requerimientos locales.
15 pies es la maxima longitud de la linea de venteo sin que se afecte
el desempeño del regulador.
Diámetro recomendado de la linea de venteo para el modelo:
- 1/4" NPT x Ø6mm pour le modèle: 1/2" - 3/4" - 1" NPT
- 1/2" NPT x Ø10mm pour le modèle: 1 1/4" - 1 1/2" - 2" NPT
- 1/2" NPT x Ø12mm pour le modèle: 2 1/2" - 3" - 4" ASME
THE GOVERNOR OPD GAS REGULATOR CAN BE MOUNTED IN A
VERTICAL AND HORIZONTAL POSITION.
LE RÉGULATEUR DE GAZ GOVERNOR OPD PEUT ÊTRE INSTALLÉ
EN POSITION VERTICALE ET HORIZONTALE.
EL REGULADOR DE GAS GOVERNOR OPD PUEDE SER MONTADO
EN POSICION VERTICAL Y HORIZONTAL.
MOUNTING
A
POSITION
C
ADJUSTMENT SPRINGS
You will need a 7/16" Allen wrench to remove the cap 1, and 7/16" or 8mm
Allen wrench on 1/2" to 1 1/2" models and 7/16" or 12 mm Allen wrench on
2" and larger models to adjust the spring.
RESSORTS DE RÉGLAGE
Vous devez utiliser un clé Allen de 7/16 " afin de retirer le bouchon pos. 1 et
un clè Allen de 7/16" ou 8 mm sur 1/2 "à 1 1/2" modèles et une clé Allen de
7/16" ou 12 mm sur 2" et les grands modèles pour ajuster le ressort.
RESORTES DE AJUSTE
Se require de una llave Allen de 7/16" para remover la tapa 1, y una llave de
7/16" o 8 mm para los modelos de 1/2" a 1 1/2" y una llave Allen de 7/16" o
12 mm para modelos de 2" y mayores para ajuste del resorte.
ADJUSTMENT SPRINGS
RESSORTS DE RÉGLAGE
RESORTES DISPONIBLES
GOVERNOR MODEL 1/2"- 3/4" - 1" 1/2"- 3/4" - 1" 1 1/4"- 1 1/2" 2"
SPRING RANGE
SPRINGS CODE
COLOR
2" - 5" w.c. Green
64470219 64470228 64470246 64470255
0.072 - 0.18 psig
3" - 8" w.c. Red
64470220 64470229 64470247 64470256
0.1 - 0.29 psig
6" - 14" w.c. Black
64470397 64470380 64470381 64470382
0.21 - 0.5 psig
9.8" - 27.5" w.c. Yellow
64470295 64470297 64470299 64470301
0.354 - 0.99 psig
23.6" - 59" w.c. Violet
64470296 64470298 64470300 64470302
0.85 - 2.12 psig
55" - 118" w.c Orange
64470235 64470253 64470262
1.98 - 4.25 psig
Springs for the Governor OPD version:
For less than 14" w.c. set point, use the Yellow spring in the Monitor and the
Black or Green spring in the Worker. (When using a Green spring, set the
monitor at 9.8" w.c.). For 15" w.c. set point and above, use the Violet spring
in the Monitor and Yellow spring in the Worker. Monitor pressure is never to
exceed 1.9 psig per CSA requirements.
Les ressorts suivants sont pour les modèles Governor OPD:
Pour un point de réglage de moins de 14" w.c. utiliser le ressort jaune pour
le régulateur moniteur et le ressort noir ou vert pour le régulateur d'opéra-
tion. Pour un point de réglage de 15" et plus, utiliser le ressort violet pour le
régulateur moniteur et ressort jaune pour le régulateur d'opération. La pres-
sion du régulateur moniteur ne doit jamais excéder 1.9 psig.
Lorsque le ressort vert est utilisé, régler le régulateur moniteur à 9.8" w.c.
Resortes para el GOVERNOR version OPD
Para ajuste inferior a 14" w.c., use el resorte Amarillo en el Monitor y el
resorte Negro o Verde en el trabajador. (Cuando use el resorte Verde, el
Monitor debe setearse a 9.8" w.c.).Para el ajuste de 15" w.c. y superior, use
el resorte Violeta en el Monitor y el resorte Amarillo en el trabajador.La
presion del Monitor nunca debe exceder de 1.9 psig según requerimientos
de CSA.
B
2 1/2" - 3" - 4"
64470320
64470324
64470383
64470321
64470322
64470323
