Controller
EXCM-2ST-C3-1
Montageanleitung
Original: de
Controller EXCM-2ST-C3-1
1 Bestimmungsgemäße Verwendung
Das Produkt dient bestimmungsgemäß ausschließlich
zur Steuerung der Flächenportale
EXCM-10/-30-...-SB/-ST.
2 Sicherheitshinweise
Hinweis
• Vor Arbeiten am Produkt Spannungsversorgung
ausschalten und gegen Wiedereinschalten sichern.
• Sicherheitshinweise in den mitgeltenden Doku­
menten beachten.
2.1 Mitgeltende Dokumente
Folgende Dokumente und Medien stehen ergänzend zur
Verfügung:
Alle verfügbaren Dokumente zum Produkt
è www.festo.com/sp
Bezeichnung
Beschreibung
EXCM-10/-30:
Mechanischer Einbau
Beschreibung
EXCM-10/-30-...-E:
Inbetriebnahme
Fig. 1
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
8063221
1606
[8063222]
. . . . . . . . . . . . . . . . Deutsch
Inhalt
Informationen zur Montage, In­
stallation, Wartung und Demontage
des Produkts
Informationen zur Inbetriebnahme
des Produkts mit dem Flächen­
portal EXCM-10/-30

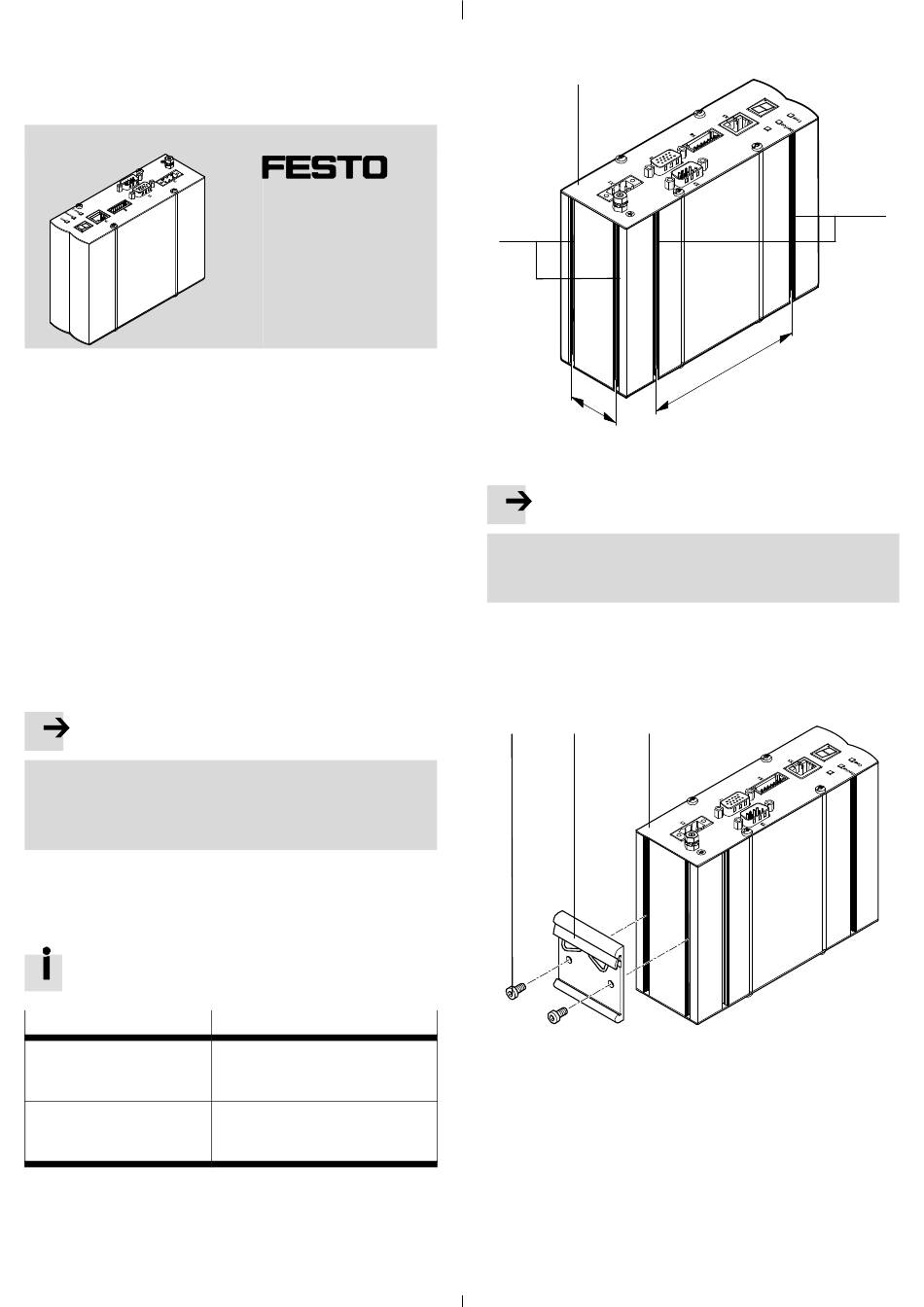

3 Montage
3.1 Wandmontage
1
2
34
Fig. 2
Hinweis
• Maximale Einschraubtiefe von 6 mm an den Befesti­
gungsnuten beachten.
• Anziehdrehmoment: 0,8 Nm ± 20 %
Der Controller 1 kann mit den beiden mitgelieferten
Schrauben M4 über die Befestigungsnuten 2 befestigt
werden.
3.2 Hutschienenmontage
3 2 1
Fig. 3
1. Hutschienen-Befestigung (CAFM-D3-H) 2 mit den
beiliegenden Schrauben 3 am Controller 1 fest­
schrauben. Anziehdrehmoment: 0,8 Nm ± 20 %.
2. Controller über den Haken des Hutschienenbügels
von oben in Hutschiene einhängen.
3. Unten gegen Hutschiene drücken, bis der Controller
einrastet.
