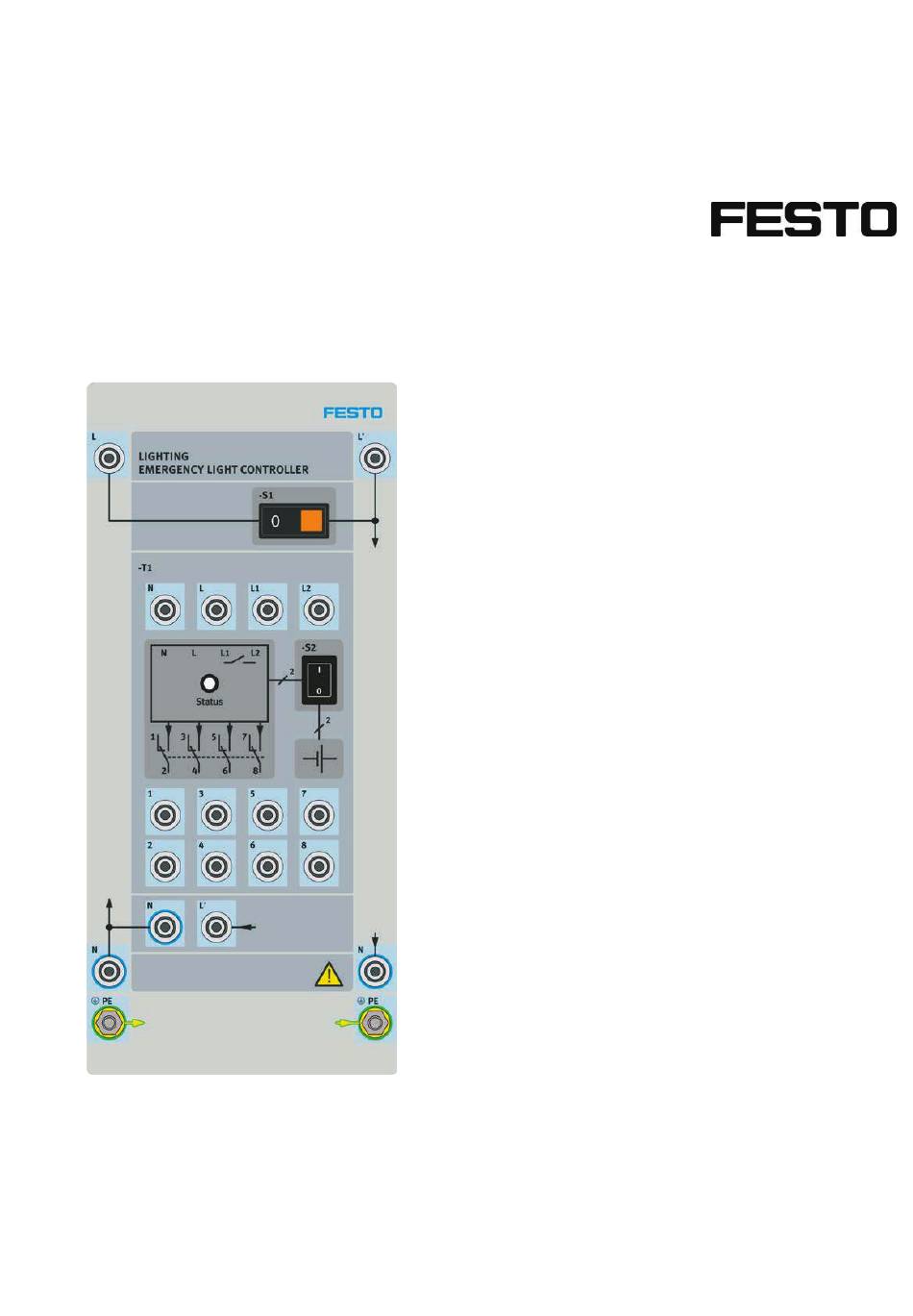

- Page 1 8064073 Emergency Light Controller EduTrainer ® Building System Technology Betriebsanleitung Operating instructions Manual de instrucciones Notice d'utilisation Festo Didactic 8064074 10/2018...
- Page 2 Edition: 12/2018 Editor: Jürgen Herb Layout: Jürgen Herb © Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Germany, 2018 +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere das Recht, Patent-, Gebrauchsmuster- oder Geschmacksmusteranmeldungen durchzuführen.
- Page 3 Caution These operating instructions must always be available to the user. The operating instructions must be read before commissioning. The safety instructions must be observed Non-observance may result in severe personal injury or damage to property. © Festo Didactic 8064074...
- Page 4 Les instructions de service doivent être constamment à la disposition de l'utilisateur. Les instructions de service doivent avoir été lues avant la mise en service. Se conformer aux consignes de sécurité. Le non-respect peut entraîner de graves dommages corporels ou matériels. © Festo Didactic 8064074...
-
Page 5: Table Of Contents
Sicherheitssteckbuchsen _____________________________________________________________ 12 Beschreibung ______________________________________________________________________ 12 Aufbau ____________________________________________________________________________ 13 Inbetriebnahme _____________________________________________________________________ 14 Funktion ___________________________________________________________________________ 14 Behebung von Störungen_____________________________________________________________ 17 Wartung und Reinigung ______________________________________________________________ 17 Technische Daten ___________________________________________________________________ 18 Lieferumfang _______________________________________________________________________ 19 Zubehör ___________________________________________________________________________ 19 Entsorgung ________________________________________________________________________ 19 © Festo Didactic 8064074... -
Page 6: Allgemeine Voraussetzungen Zum Betreiben Der Geräte
Es dürfen keine Geräte mit Schäden oder Mängeln verwendet werden. – Schadhafte Geräte sind zu sperren und aus dem Labor- oder Unterrichtsraum zu entnehmen. – Beschädigte Verbindungsleitungen, Druckluftschläuche und Hydraulikschläuche stellen ein Sicherheitsrisiko dar und müssen aus dem Labor- oder Unterrichtsraum entfernt werden. © Festo Didactic 8064074... -
Page 7: Piktogramme
Warnung … bedeutet, dass vor Montage-, Reparatur-, Wartungs- und Reinigungsarbeiten das Gerät auszuschalten und der Netzstecker zu ziehen ist. Beachten Sie das Handbuch, insbesondere alle Hinweise zur Sicherheit. Bei Missachten kann schwerer Personen- oder Sachschaden entstehen. © Festo Didactic 8064074... -
Page 8: Bestimmungsgemäße Verwendung
Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter und Beeinträchtigungen der Komponenten entstehen. Das Lernsystem von Festo Didactic ist ausschließlich für die Aus- und Weiterbildung im Bereich Automatisierung und Technik entwickelt und hergestellt. Das Ausbildungsunternehmen und/oder die Ausbildenden hat/haben dafür Sorge zu tragen, dass die Auszubildenden die Sicherheitsvorkehrungen, die... -
Page 9: Für Ihre Sicherheit
Sicherheitskapitel und die Warnhinweise in diesem Handbuch gelesen und verstanden haben. Das sicherheitsbewusste Arbeiten des Personals soll in regelmäßigen Abständen überprüft werden. 4.3 Verpflichtung der Auszubildenden Alle Personen, die mit Arbeiten an dem Edutrainer ® beauftragt sind, verpflichten sich, vor Arbeitsbeginn: •... -
Page 10: Arbeits- Und Sicherheitshinweise
Das Gerät darf nur an einer Stromversorgung mit Schutzleiter betrieben werden. • Die zulässigen Strombelastungen von Leitungen und Geräten dürfen nicht überschritten werden. – Vergleichen Sie stets die Strom-Werte von Gerät, Leitung und Sicherung. – Benutzen Sie bei Nichtübereinstimmung eine separate vorgeschaltete Sicherung als entsprechenden Überstromschutz. © Festo Didactic 8064074... - Page 11 – sichtbarer Beschädigung, – defekter Funktion, – unsachgemäßer Lagerung oder – unsachgemäßem Transport ist kein gefahrloser Betrieb des Geräts mehr möglich. – Schalten Sie sofort die Spannung ab. – Schützen Sie das Gerät vor unbeabsichtigtem Wiedereinschalten. © Festo Didactic 8064074...
-
Page 12: Sicherheitssteckbuchsen
6 Sicherheitssteckbuchsen Sofern in den technischen Daten nicht anders angegeben, gilt bei Komponenten des Lernsystems von Festo Didactic folgende Farbkodierung für Versorgungs- und Signalanschlüsse. Farbe Bedeutung Versorgungsspannung (4mm / grau) Neutralleiter (4mm / grau mit blauem Ring) Schutzleiteranschluss PE+ Die angegebenen Schutzklassen und die Sicherheit kann nur unter Verwendung von Festo Didactic Sicherheits-Laborleitungen garantiert werden. -
Page 13: Aufbau
4: Schalter Fehlersimulation Batterie (-S2) 5: Notlichtbaustein mit Status-LED (-T1) 6: Wiederaufladbare Batterie 4,8V / 4,5Ah, (Bestandteil des Notlichtbausteins) 7: Spannungsversorgung N und L‘ 8: Spannungsversorgung N 9: Schutzleiteranschluss PE+ 10: Spannungsversorgung N 11: Schutzleiteranschluss PE+ © Festo Didactic 8064074... -
Page 14: Inbetriebnahme
Maximale Vorsicherung 10 A(T). Das Gerät darf nur mit angeschlossenem Schutzleiter betrieben werden. 10 Funktion Der Emergency Light Controller EduTrainer ® wird in die Zuleitung des Vorschaltgerätes, sowie in die Anschlussleitungen zur Leuchtstofflampe geschaltet. Im Falle eines Ausfalls der Netzversorgung werden die Leitungen zum Vorschaltgerät unterbrochen und die Leuchtstofflampe wird über den Notlichtbaustein und... - Page 15 Die Überwachung der Batterie erfolgt permanent, unabhängig vom Zeitpunkt des automatischen Selbsttests. Die Alarmrückstellung erfolgt innerhalb von 60 Sekunden nach einer Fehlerbehebung. Der Emergency Light Controller EduTrainer besitzt eine NiCd-Batterie, die während eines ® Netzausfalls den Notlichtbaustein mit Spannung versorgt.
- Page 16 Produktspezifische Daten können digital beim Hersteller bezogen werden: RZB Rudolf Zimmermann, Bamberg GmbH Rheinstr. 16 96052 Bamberg www.rbz.de Verdrahtungsbeispiele Notlichtbaustein -T1 mit KVG Notlichtbaustein -T1 mit EVG © Festo Didactic 8064074...
-
Page 17: Behebung Von Störungen
Das Gerät ist wartungsfrei. Zur Reinigung verwenden Sie ein leicht feuchtes, fusselfreies Reinigungstuch ohne scheuernde, chemische oder lösungsmittelhaltige Reinigungsmittel Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie die Batterie in regelmäßigen Abständen vollständig aufladen. © Festo Didactic 8064074... -
Page 18: Technische Daten
II, Betrieb an Gebäudeinstallation Verschmutzungsgrad 2, Laborumgebung Netzanschluss Sicherheit Laborleitungen, PE+ Verbindungsleitung für die Schutzerde Betriebstemperaturbereich 5…40 °C / 100 % Max. rel. Luftfeuchte 80 % Schutzart IP 20 Zulassungen CE Kennzeichnung nach Niederspannungsrichtlinie Nach EMV-Richtlinie RoHS Richtlinie © Festo Didactic 8064074... -
Page 19: Lieferumfang
14 Lieferumfang • Emergency Light Controller Edutrainer ® • Betriebsanleitung 15 Zubehör Schutzleiteranschlussleitung PE+, Sortiment bestehend aus • 8 Stück PE+ Leitung 100 mm • 4 Stück PE+ Leitung 400 mm • 4 Stück PE+ Leitung 1500 mm Bestellnummer: 8067503... - Page 20 © Festo Didactic 8064074...
- Page 21 Description ________________________________________________________________________ 28 Layout ____________________________________________________________________________ 29 Commissioning _____________________________________________________________________ 30 Function ___________________________________________________________________________ 30 Eliminating malfunctions _____________________________________________________________ 33 Maintenance and cleaning ____________________________________________________________ 33 Technical data ______________________________________________________________________ 34 Scope of delivery ____________________________________________________________________ 35 Accessories ________________________________________________________________________ 35 Disposal ___________________________________________________________________________ 35 © Festo Didactic 8064074...
-
Page 22: General Prerequisites For Operating The Devices
Damaged devices must be barred from further use and removed from the laboratory or classroom. – Damaged connecting cables, pneumatic tubing and hydraulic hoses represent a safety risk and must be removed from the laboratory or classroom. © Festo Didactic 8064074... -
Page 23: Pictograms
...means that the device must be switched off and its connection for power supply must be removed from the electrical outlet before installation, repair, maintenance, and cleaning work. Observe the user manual, in particular all safety instructions. Non-observance may result in severe personal injury or material damage. © Festo Didactic 8064074... -
Page 24: Intended Use
Nevertheless, improper use can endanger the life and limb of the user or third parties as well as cause deterioration of the components. The learning system from Festo Didactic has been developed and produced exclusively for basic and further training in the field of automation and technology. The training company and/or trainers must ensure that all trainees observe the safety precautions described in this document. -
Page 25: For Your Safety
Personnel should be tested at regular intervals for safety-conscious work habits. 4.3 Obligations of trainees All persons who have been entrusted to work with the Edutrainer ® undertake to complete the following steps before beginning work: •... -
Page 26: Work Instructions And Safety Precautions
Maximum permissible current loads for cables and devices must not be exceeded. – Always compare the current ratings of the device, the cable and the fuse. – If these are not the same, use a separate upstream fuse in order to provide appropriate overcurrent protection. © Festo Didactic 8064074... - Page 27 Hazard-free operation of the device is no longer possible in the case of: – Visible damage – Malfunction – Incorrect storage – Incorrect transport. – Switch off the power supply immediately. – Protect the device against inadvertent restart. © Festo Didactic 8064074...
-
Page 28: Safety Sockets
6 Safety Sockets Unless otherwise indicated in the technical data, the following color coding applies for supply and signal connections on components of the Festo Didactic Learning System. Color Meaning Supply voltage (4 mm/gray) Neutral conductor (4 mm/gray with blue ring) -
Page 29: Layout
5: Emergency module with status LED (-T1) 6: Rechargeable battery 4.8V / 4.5Ah, (component of emergency light module) 7: Power supply N and L 8: Power supply N 9: Protective grounding terminal PE+ 10: Power supply N 11: Protective grounding terminal PE+ © Festo Didactic 8064074... -
Page 30: Commissioning
10 A(T). The device may only be operated with a connected PE conductor. 10 Function The Emergency Light Controller EduTrainer is switched into the supply line of the electronic ballast as well ® as in the connecting cables to the fluorescent lamp. In case of a failure of the mains supply, the lines to the electronic ballast are interrupted and the fluorescent lamp is supplied via the emergency light module and the integrated battery. - Page 31 Note: The battery is monitored permanent, regardless of the time of the automatic self-test. The alarm reset occurs within 60 seconds after error elimination. The Emergency Light Controller EduTrainer ® has an NiCd battery, which supplies the emergency module with voltage during a power failure.
- Page 32 You can get digital copies of the product data from the manufacturer: RZB Rudolf Zimmermann, Bamberg GmbH Rheinstr. 16 96052 Bamberg www.rbz.de Wiring Examples Emergency light module -T1 with conventional ballast Emergency light module -T1 with electronic ballast © Festo Didactic 8064074...
-
Page 33: Eliminating Malfunctions
The device is maintenance-free. Use a slightly damp, lint-free cloth for cleaning without any abrasive, chemical or solvent-containing cleaning agents. If the device is not used for a longer period, charge the battery fully at regular intervals. © Festo Didactic 8064074... -
Page 34: Technical Data
Safety laboratory cables, PE+ connecting cable for protective ground Operating temperature range 5…40°C/100% Max. relative humidity 80 % Degree of protection IP20 Certifications CE marking per Low voltage directive In accordance with EMC directive RoHS directive © Festo Didactic 8064074... -
Page 35: Scope Of Delivery
14 Scope of delivery Emergency Light Controller Edutrainer ® Operating instructions 15 Accessories Protective Grounding Conductor Connection Line PE+, assortment consisting of • 8x PE+ cable 100 mm • 4x PE+ cable 400 mm • 4x PE+ cable 1500 mm... - Page 36 © Festo Didactic 8064074...
- Page 37 Descripción ________________________________________________________________________ 44 Estructura _________________________________________________________________________ 45 Puesta en marcha ___________________________________________________________________ 46 Función____________________________________________________________________________ 46 Resolución de fallas _________________________________________________________________ 49 Mantenimiento y limpieza ____________________________________________________________ 49 Técnicas generales __________________________________________________________________ 50 Suministro _________________________________________________________________________ 51 Accesorios _________________________________________________________________________ 51 Eliminación ________________________________________________________________________ 51 © Festo Didactic 8064074...
-
Page 38: Condiciones Generales Para El Uso De Los Equipos
Los equipos defectuosos deberán inhabilitarse y retirarse del laboratorio o aula. – Los cables, los tubos flexibles neumáticos y los tubos flexibles hidráulicos dañados representan un riesgo para la seguridad y deben retirarse del laboratorio o del aula. © Festo Didactic 8064074... -
Page 39: Pictogramas
Consulte el manual y preste especial atención a las informaciones de seguridad contenidas en él. En caso de no respetarse esas informaciones, pueden ocasionarse serios daños físicos o materiales. © Festo Didactic 8064074... -
Page 40: Uso Previsto
Festo Didactic excluye cualquier responsabilidad por lesiones sufridas por el instructor, por la empresa u organismo que ofrece los cursos y/o por terceros, si la utilización del presente conjunto de aparatos se realiza con propósitos que no son de instrucción, a menos que Festo Didactic haya ocasionado dichos daños premeditadamente o con extrema negligencia. -
Page 41: Indicaciones De Seguridad
Deberá comprobarse regularmente si el personal utiliza el equipo respetando los criterios de seguridad. 4.3 Obligaciones asumidas por los estudiantes Antes de empezar a trabajar en el EduTrainer ® , todas las personas deben comprometerse explícitamente a: •... -
Page 42: Instrucciones De Seguridad Y Utilización
No deberán superarse las cargas de corriente que pueden soportar los cables y equipos. – Compare siempre las intensidades de los aparatos, cables y fusibles. – Si no coinciden, utilice un fusible aparte previo a la instalación para proteger contra sobreintensidades. © Festo Didactic 8064074... - Page 43 – transporte indebido, no se puede garantizar la ausencia de peligro al utilizar los aparatos. – En esos casos, desconecte inmediatamente la tensión. – Evite que el equipo pueda volverse a poner en funcionamiento. © Festo Didactic 8064074...
-
Page 44: Conectores De Seguridad
6 Conectores de seguridad A menos que se indique lo contrario en las especificaciones técnicas, son válidos en los componentes del sistema didáctico de Festo Didactic los siguientes códigos de colores para las conexiones de alimentación y de transmisión de señales. -
Page 45: Estructura
6: Batería recargable 4,8V/4,5Ah, (componente del módulo de luz de emergencia) 7: Alimentación eléctrica N y L‘ 8: Alimentación eléctrica N 9: Conexión a conductor protector PE+ 10: Alimentación eléctrica N 11: Conexión a conductor protector PE+ © Festo Didactic 8064074... -
Page 46: Puesta En Marcha
El equipo solamente puede ponerse en funcionamiento con el conductor de protección conectado. 10 Función El Emergency Light Controller EduTrainer se conecta en la conexión de alimentación del dispositivo ® preconectado y en los cables de conexión del tubo fluorescente. En caso de fallas en la alimentación de la red, se interrumpen las conexiones al dispositivo pre-conectado y el tubo fluorescente se alimenta mediante el módulo de luz de emergencia y la batería integrada. - Page 47 El restablecimiento de la alarma se realiza tras un plazo de 60 segundos tras la eliminación de un error. El Emergency Light Controller EduTrainer ® cuenta con una batería de NiCd que se encarga de la alimentación de tensión del módulo de luz de emergencia durante un fallo de la red.
- Page 48 Los datos específicos del producto pueden obtenerse del fabricante en formato digital: RZB Rudolf Zimmermann, Bamberg GmbH Rheinstr. 16 96052 Bamberg www.rbz.de Ejemplos de cableado Módulo de luz de emergencia -T1 con KVG Módulo de luz de emergencia -T1 con EVG © Festo Didactic 8064074...
-
Page 49: Resolución De Fallas
La unidad no requiere mantenimiento. Para limpiar el aparato, utilice un paño de limpieza que no suelte pelusas y que esté ligeramente impregnado con un detergente que no contenga abrasivos, sustancias químicas o disolventes. Si no usa el dispositivo durante un período de tiempo prolongado, debe cargar completamente en intervalos regulares. © Festo Didactic 8064074... -
Page 50: 13 Técnicas Generales
PE+ cable de conexión para la tierra protectora Margen de temperatura de funcionamiento 5…40 °C / 100 % Máxima humedad relativa 80 % Grado de protección IP 20 Homologaciones Marcación CE según Directiva de baja tensión Según la Directiva CEM Directiva RoHS © Festo Didactic 8064074... -
Page 51: Suministro
14 Suministro Emergency Light Controller Edutrainer ® Instrucciones de utilización 15 Accesorios El cable de conexión a conductor protector PE+, surtido consta de • 8 uds. cable PE+ 100 mm • 4 uds. cable PE+ 400 mm • 4 uds. cable PE+ 1500 mm Número de artículo: 8067503... - Page 52 © Festo Didactic 8064074...
- Page 53 Structure __________________________________________________________________________ 61 Mise en service _____________________________________________________________________ 62 Fonctionnement ____________________________________________________________________ 62 Correction des dysfonctionnements ____________________________________________________ 65 Maintenance et nettoyage ____________________________________________________________ 65 Caractéristiques techniques __________________________________________________________ 66 Fourniture _________________________________________________________________________ 67 Accessoires ________________________________________________________________________ 67 Mise au rebut ______________________________________________________________________ 67 © Festo Didactic 8064074...
-
Page 54: Exigences Générales Pour L'utilisation De L'équipement
– Les câbles de connexion, tubes pneumatiques et flexibles hydrauliques endommagés présentent un risque de sécurité et doivent être retirés du laboratoire ou de la salle de classe. © Festo Didactic 8064074... -
Page 55: Pictogrammes
… signifie que l'appareil doit être mis hors tension et que la fiche secteur doit être débranchée avant toute opération de montage, de réparation, de maintenance et de nettoyage. Conformez-vous au manuel, notamment aux consignes de sécurité. Leur non-respect peut entraîner de graves dommages corporels ou matériels. © Festo Didactic 8064074... -
Page 56: Usage Normal
à la vie et à l’intégrité physique de l'utilisateur ou de tiers, et le fonctionnement sécuritaire des composants peut être compromis. Le système d'apprentissage de Festo Didactic est exclusivement destiné à la formation initiale et continue dans le domaine de l’automatisation et de la technique. Il incombe à l’établissement de formation et/ou aux formateurs de faire respecter par les étudiants les consignes de sécurité... -
Page 57: Pour Votre Sécurité
Le respect de la sécurité par le personnel sera vérifié à intervalles réguliers. 4.3 Engagement des stagiaires Toutes les personnes chargées de travailler sur l'EduTrainer ® s’engagent, avant de commencer, à : •... -
Page 58: Consignes De Travail Et De Sécurité
Les courants admissibles sur les câbles et les appareils ne doivent pas être dépassés. – Comparez toujours les courants aux valeurs admissibles des appareils, câbles et fusibles. – En cas de non concordance, utilisez un fusible distinct monté en amont comme protection contre les surintensités. © Festo Didactic 8064074... - Page 59 – traces visibles d'endommagement, – dysfonctionnement, – stockage impropre ou de – transport non conforme l'utilisation sans danger de l'appareil n'est plus assurée. – Coupez alors immédiatement la tension. – Empêchez toute remise en marche intempestive. © Festo Didactic 8064074...
-
Page 60: Douilles De Sécurité
6 Douilles de sécurité Sauf indication contraire dans les caractéristiques techniques, le codage couleur suivant s'applique aux connexions d'alimentation et de signaux pour les composants du système d'apprentissage de Festo Didactic. Couleur Signification Tension d'alimentation (4 mm/gris) Fil neutre (4 mm/gris avec bague bleue) Raccordement du câble de protection PE+... -
Page 61: Structure
6 : Batterie rechargeable 4,8V/4,5Ah, (partie du module d'éclairage de secours) 7 : Alimentation électrique N et L‘ 8 : Alimentation électrique N 9 : Raccordement du câble de protection PE+ 10 : Alimentation électrique N 11 : Raccordement du câble de protection PE+ © Festo Didactic 8064074... -
Page 62: Mise En Service
Cela permet d'établir un circuit hors tension et de couper la tension de sortie du module d'éclairage de secours même lorsque la tension d'alimentation est coupée, p. ex. en cas de danger. © Festo Didactic 8064074... - Page 63 Connectez les raccords (N/L) du module d'éclairage de secours -T1 à la tension d'alimentation (N/L') et enclenchez la tension d'alimentation avec le commutateur -S1. Assurez-vous que le commutateur -S2 est également en position « I ». © Festo Didactic 8064074...
- Page 64 Les données spécifiques au produit sont disponibles en version numérique auprès du fabricant : RZB Rudolf Zimmermann, Bamberg GmbH Rheinstr. 16 96052 Bamberg www.rbz.de Exemples de câblage Module d'éclairage de secours -T1 avec KVG Module d'éclairage de secours -T1 avec EVG © Festo Didactic 8064074...
-
Page 65: Correction Des Dysfonctionnements
L’appareil ne nécessite aucun entretien. Pour le nettoyage, utilisez un chiffon légèrement humide ne peluchant pas, sans produit récurant, chimique ou contenant du solvant. Si vous n'utilisez pas l'appareil pendant une période prolongée, vous devez charger complètement la batterie à intervalles réguliers. © Festo Didactic 8064074... -
Page 66: Caractéristiques Techniques
PE+ câble de liaison pour la mise à la terre Plage de température de service 5…40 °C/100 % Humidité rel. maxi de l'air 80 % Degré de protection IP 20 Certifications Marquage CE selon Directive basse tension selon la directive CEM Directive RoHS © Festo Didactic 8064074... -
Page 67: Fourniture
1. Desserrez pour cela une vis à l'aide d'une clé hexagonale de 2 mm en haut et en bas de l'appareil. 2. Retirez la plaque avant. 3. Débranchez le connecteur de la batterie et retirez la batterie de son support. © Festo Didactic 8064074... - Page 68 Festo Didactic SE Rechbergstraße 3 73770 Denkendorf Allemagne +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com...
