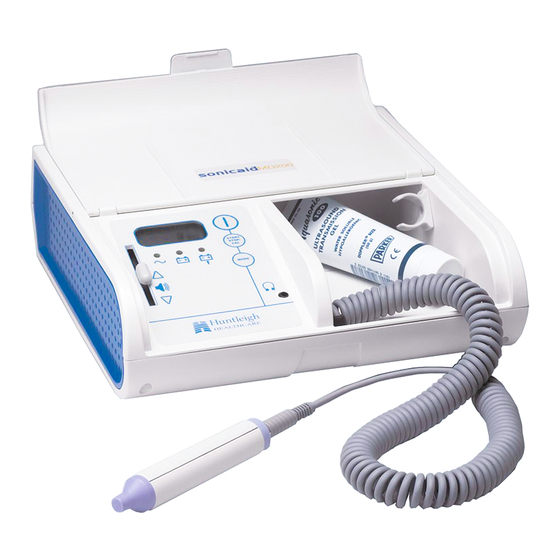

DESKTOP DOPPLER

Advertisement

loading
Need help?

Need help?

Do you have a question about the MD200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Huntleigh MD200

Summary of Contents for Huntleigh MD200

  • Page 1 MD200 DESKTOP DOPPLER...

  • Page 2: Table Of Contents

    CONTENTS CONTENU, INHALT, CONTENUTO, INNEHÅLL, INHOUD, CONTENIDOS, INHOLD 11 Subclavian Artery Jugular Vein VP4HS, VP4HS, VP5HS VP5HS 12 Brachial Artery VP8HS, Subclavian Vein VP4HS, VP5HS Fetus OP2HS, OP3HS 13 Ulnar Artery VP8HS, Femoral Vein VP4HS, 14 Radial Artery VP8HS, VP5HS Great Saphenous Vein 15 Femoral Artery VP4HS, VP5HS,VP8HS, EZ8...
  • Page 3 (such as autoclaving), display, the battery needs recharging. • use E-beam or gamma radiation MD200 can be powered by the mains when the sterilisation. battery is low. A standard IEC type socket is This product contains sensitive electronics, mounted on the rear panel.
  • Page 4 OPERATING INSTRUCTIONS OPERATING INSTRUCTIONS VASCULAR VASCULAR The MD200 will select vascular mode when a Gain Control vascular probe is connected to the control unit. To cope with the wide variety of signals In this mode, bi-directional blood flow rate and...
  • Page 5 MD200 cannot reliably calculate the heart rate. In this mode, the heart rate can be manually counted over a period of 10 audible heart beats (see below). The MD200 will automatically calculate and display the derived FHR on the LCD. The LCD displays...
  • Page 6 Healthcare Ltd. As part of the ongoing development programme the company reserves the right to modify specifications and materials of the MD200 without notice. Dopplex, Huntleigh and 'H' logo are registered trademarks of Huntleigh Technology Ltd 2004. ©Huntleigh Healthcare Ltd. 2004...

  • Page 7: Vp8Hs, Ez8

    TECHNICAL SPECIFICATION Product Name: MD200 Desktop Doppler Model No.: MD200 Physical Characteristics: Weight : 1448 gms Height : 240mm Width : 227mm Depth : 79mm Audio Output: Speaker: 500mW rms typical Headphones : 25 mW rms (32Ω headphones) (max applied voltage +9Vdc)
  • Page 8 TECHNICAL SPECIFICATION FHR Performance : Standard Mode Smoothed Mode Manual Mode Range - 60-210bpm Range - 60-210bpm Range - 60-210bpm Resolution - 1bpm Resolution - 1bpm Resolution - 1bpm Averaging - 4 beats Averaging - 8 beats Averaging - 10 beats Accuracy - ±3bpm Accuracy - ±3bpm Accuracy -±3bpm...
  • Page 9 Stériliser à haute température (avec un système cristaux liquides, la pile doit être remplacée. Le de type autoclave par exemple) MD200 peut être alimenté sur secteur lorsque la • Utiliser de stérilisation à rayons E ou gamma. pile est faible. Une prise de type IEC standard est montée sur le panneau arrière.

  • Page 10: Vp10Hs, Ez8

    Le même principe barres et d'augmenter la hauteur des tracés. A s'applique dans l'utilisation d'un casque stéréo. l'aide du bouton Mode du MD200, le gain peut La fréquence de la sonde s'affiche au moyen être réglé à x1, x2, x4, x8).
  • Page 11 à cause du bruit ou d'un niveau de signal faible, le MD200 ne peut pas calculer le rythme cardiaque de façon fiable. Ce mode permet de compter manuellement le rythme cardiaque sur une période de 10 battements cardiaques audibles...
  • Page 12 Healthcare. Dans le cadre de sa politique d'améliorations constantes, Huntleigh Healthcare se réserve le droit de modifier les spécifications des MD200 sans avis préalable. Dopplex, Huntleigh et le logo "H" sont des marques déposées de Huntleigh Technology Ltd 2004. ®Huntleigh Healthcare Ltd 2004...
  • Page 13 SPECIFICATIONS TECHNIQUES Nom du produit : MD200 Desktop Doppler No de modèle : MD200 Caractéristiques physiques : Poids : 1448 gms Hauteur : 240mm(9.4”) Largeur : 227mm(8.9”) Profondeur : 79mm (3.1”) Sortie audio : Haut-parleur: 500mW rms type Casque: 25 mW rms max. (32Ω casque) (tension maximale appliquée +9vdc)
  • Page 14 SPECIFICATIONS TECHNIQUES Conformément à: IEC 60601-1:1988/A2:1995, EN 60601-1:1990/A13:1996, UL 60601-1 1st Edition, CAN/CSA C22.2 No. 601.1-M90 CONCERNE UNIQUEMENT LES RISQUES DE DÉCHARGE ÉLECTRIQUE, D'INCENDIE ET DE DÉGRADATION MÉCANIQUE, CONFORMÉMENT À UL60601-1 ET CAN/CSA C22.2 N° 601.1 IEC601-1 Classification: Protection contre les chocs Matériel alimenté...
  • Page 15 Sterilisierungsprozesse, die mit hohen Flüssigkristallanzeige, so muß der Akku wieder Temperaturen arbeiten (wie z. B. Autoklaven) aufgeladen werden. anwenden zur Sterilisierung Bei fast leerem Akku kann der MD200 über • Elektronen- oder Gammastrahlung Netzanschluß versorgt werden. Auf der Rückseite aussetzen.

  • Page 16: Vp10Hs, Ez8

    Sonde nach dem Finden der optimalen Position so Anschluß an Software ruhig wie möglich gehalten wird. Verstellen Sie die Lautstärke wenn erforderlich. Der MD200 kann über die RS 232 Schnittstelle an Aufzeichnung von Kurvenverläufen das Reporter Softwarepaket angeschlossen werden. Die Ausgabe der Kurvenverläufe erfolgt getrennt in analogen und digitalen Formaten.
  • Page 17 Herz. Manueller Modus Dieser Modus wird verwendet, wenn ein fetaler Herzton über den Lautsprecher oder den Kopfhörer zu erkennen ist, der MD200 jedoch aufgrund des niedrigen Signalpegels oder überlagertem Rauschens die Herzfrequenz nicht zuverlässig berechnen kann. In diesem Modus kann die Herzfrequenz von Hand über einen Zeitraum von 10 hörbaren Herzschlägen...
  • Page 18 Das Paket mit "Service Department - MD200" beschriften. Zu Serviceleistungen, Wartung und jeglichen Fragen zur diesem oder anderen Dopplex Produkten von HNE Healthcare wenden Sie sich bitte an: HNE Huntleigh Nesbit Evans Healthcare GmbH Industriering Ost 66 47906 Kempen, Germany Tel.: 02152-5511-10 Fax:...
  • Page 19 TECHNISCHE DATEN Warenname: Maxi Dopplex® 200 Desktop Doppler Modellnummer: MD200 Räumliche Abmessungen: Gewicht : 1448 gms Höhe : 240mm Breite : 227mm Tiefe : 79mm Ausgangsleistung : Lautsprecher : Typisch 500 mW Effektivleistung Kopfhörer: 25 mW Effektivleistung ( 32Ω kopfhörer)
  • Page 20 TECHNISCHE DATEN Entspricht: IEC 60601-1:1988/A2:1995, EN 60601-1:1990/A13:1996, UL 60601-1 1st Edition, CAN/CSA C22.2 No. 601.1-M90 NUR IM HINBLICK AUF ELEKTRISCHEN SCHLAG, BRANDGEFAHR UND MECHANISCHE GEFÄHRDUNG, GEMÄß UL60601-1 und CAN/CSA C22.2 No601.1 IEC 601-1 Klassifizierung: Stoßschutztyp Klasse 1 Geräte mit Netzanschluß Grad des Stoßschutzes Ausrüstungstyp B Schutz gegen...
  • Page 21 (autoclavaggio) bisogna ricaricare la batteria. • utilizzare sistemi di sterilizzazione Quando la batteria sta per esaurirsi, l'MD200 a raggi E o radiazione gamma. può essere alimentato dalla presa CEI. Le batterie interne non si possono sovraccaricare. Lo strumento contiene dei componenti elettronici sofisticati e può...
  • Page 22 Per gestire la grande varietà di segnali rilevabili vascolare all'unità di comando. con l'MD200, il controllo del guadagno consente Con questa modalità vengono indicati, tramite di ottimizzare la visualizzazione del grafico a grafici a barre, la frequenza bidirezionale del flusso...
  • Page 23 Questa modalità può servire quando il battito cardiaco fetale è udibile tramite l'altoparlante o la cuffia ma, a causa di rumori o della fievolezza del segnale, l'MD200 non riesce a calcolarne con affidabilità la frequenza. Questa modalità consente di determinare manualmente la frequenza del battito cardiaco contando 10 battiti cardiaci udibili (v.
  • Page 24 Healthcare. Nell'ambito del suo programma di sviluppo continuo dei prodotti, la società si riserva il diritto di modificare specifiche e materiali del MD200 senza preavviso. Dopplex, Huntleigh e il logotipo "H" sono marchi depositati della Huntleigh Technology Ltd 2004. © Huntleigh Healthcare Ltd 2004.
  • Page 25 DATI TECNICI Prodotto: MD200 Desktop Doppler Modello: MD200 Caratteristica fisica: Peso : 1448 gms Altezza : 240mm Larghezza : 227mm Spessore : 79mm Uscita audio : Altoparlante : 500mW valore efficace tipico Cuffia : 25 mW, valore efficace massimo (cuffia da 32Ω)
  • Page 26 DATI TECNICI Conforme alle norme: IEC 60601-1:1988/A2:1995, EN 60601-1:1990/A13:1996, UL 60601-1 1st Edition, CAN/CSA C22.2 No. 601.1-M90 ESCLUSIVAMENTE PER QUANTO RIGUARDA il PERICOLO DI SCOSSE ELETTRICHE, DI INCENDIO E RISCHIO MECCANICO, IN CONFORMITÀ A UL60601-1 e CAN/CSA C22.2 No 601.1 Classifica CEI 601-1: Tipo di protezione dalle scosse elettriche Categoria 1 delle apparecchiature ad...
  • Page 27 Förvara enheten tillsammans med Använd inte vaskulära probeer för att mäta fosterhjärtfrekvens. probeen, gel och tillbehören i den MD200. Kontrollenheten och probeen är robusta och VARNING: För att undvika risk för elektrisk chock, bör kräver ingen speciell hantering, men probeens utrustningen endast anslutas till huvudledning med spets är känslig och måste hanteras försiktigt.
  • Page 28 Genom att använda Inställningsknappen på hörs I högra högtalaren. Detsamma gäller om MD200 kan man ställa in volymen till x1, x2, x4, stereohörlurar används. Probefrekvens visas tillsammans med stapeldiagrammen. Koppling till en Printa II Klinisk användning...
  • Page 29 Manuell inställning Den här inställningen används när fostrets hjärtljud hörs i högtalaren eller hörlurarna men MD200 inte, på grund av oväsen eller låg signalnivå, på ett pålitligt sätt kan kalkylera hjärtfrekvensen. I den här inställningen kan hjärtfrekvensen räknas manuellt över 10 hörbara hjärtslag (se nedan).
  • Page 30 Skriv "Serviceavdelningen - MD200" på förpackningen. För service, underhåll och eventuella frågor om detta eller någon annan Huntleigh Healthcare Dopplex produkt kontakta: Huntleigh Healthcare Ltd Diagnostic Products Division 35 Portmanmoor Road Cardiff...
  • Page 31 TEKNISK SPECIFIKATION (Gäller 230V och 110V modeller) Produktnamn: MD200 Modell nr: MD200 Fysisk karakteristik: Vikt : 1448 gms Höjd : 240mm (9,4”) Bredd : 227mm (8,9”) Djup : 79mm (3,1”) Audio uteffekt: Högtalare: 500mW rms typiskt värde hörlurar: 25mW rms (332Ω hörlurar) (max. tillämpad spänning +9vdc)
  • Page 32 TEKNISK SPECIFIKATION Uppfyller: IEC 60601-1:1988/A2:1995, EN 60601-1:1990/A13:1996, UL 60601-1 1st Edition, CAN/CSA C22.2 No. 601.1-M90 RISK FÖR ELSTÖT, BRAND OCH MEKANISKA FARA. ANVÄND ENDAST I ENLIGHET MED UL60601-1 och CAN/CSA C22.2 nr 601.1. IEC 601-1 klassificering: Typ av stötskydd Klass 1 eldriven utrustning Grad av stötskydd Typ B utrustning Vattenskydd...
  • Page 33 Berg het toestel samen met de voorziening met beschermende aarding. sonde en de gel op in de MD200. Vermijd het toestel zodanig te plaatsen dat toegang tot De controle-eenheid en het lichaam van de de IEC stroomconnector moeilijk wordt.
  • Page 34 Met behulp van de knop Functie op de MD200, kan de sterkte ingesteld worden op x1, x2, x4 en Klinisch gebruik...
  • Page 35 Manuele functie (OP2HS of OP3HS) bevestigd wordt. In deze Deze functie wordt gebruikt wanneer de hartslag functie maakt MD200 het mogelijk om de van de foetus kan waargenomen worden via de snelheid van de hartslag van de foetus (FHR: luidsprekers of de hoofdtelefoon, maar de...
  • Page 36 MD200 zonder voorafgaande kennisgeving te wijzigen. Dopplex, Huntleigh en het logo 'H' zijn gedeponeerde handelsmerken van Huntleigh Technology Ltd 2004 © Huntleigh Healthcare Ltd 2004...
  • Page 37 TECHNISCHE SPECIFICATIE Productnaam: MD200 Modelnummer: MD200 Fysieke eigenschappen: Gewicht : 1448 gms Hoogte : 240mm Breedte : 227mm Diepte : 79mm Geluidsoutput: Luidspreker: Meestal 500mW (kwadratisch gemiddelde) hoofdtelefoon: max. 25mW (kwadratisch gemiddelde) (32Ω hoofdtelefoon) max. toegepaste voltage +9V met gelijkstroom)
  • Page 38 TECHNISCHE SPECIFICATIE FHR-prestatie: Standaardfunctie Vereffende functie Manuele functie Spreiding - Spreiding - Spreiding - 60-210bpm 60-210bpm 60-210bpm Resolutie - 1bpm Resolutie - 1bpmm Resolutie - 1bpm Gemiddelde: 4 Gemiddelde: 8 Gemiddelde:10 Hartslagen hartslagen hartslagen Nauwkeurigheid -±3bpm Nauwkeurigheid -±3bpm Nauwkeurigheid -±3bpm (fout van gebruiker buiten beschouwing gelaten) Conform met: IEC 60601-1:1988/A2:1995, EN 60601-1:1990/A13:1996, UL 60601-1...
  • Page 39 E pantalla esto significará que la batería precisa esterilice. cargarse. El MD200 puede operar a red cuando la batería Este producto contiene un mecanismo electrónico tenga una carga baja. Hay un conector standard sensible pudiendo interferir en su funcionamiento IEC en el panel posterior.
  • Page 40 El flujo hacia la sonda se encuentra en el altavoz izquierdo y el flujo que se aleja de la Con el botón Modo del MD200 se puede sonda se encuentra en el altavoz derecho. Lo programar la ganancia x1,x2,x4,x8.
  • Page 41 MD200 no puede calcular con fiabilidad la frecuencia cardiaca. En este modo se puede contar la frecuencia cardiaca de forma manual en el transcurso de 10 latidos audibles (véase más abajo).
  • Page 42 GARANTIA Y SERVICIO TECNICO ÚTIL El pliego de condiciones convencional de Huntleigh Healthcare se refiere a todos sus productos. Solicite una copia en caso de estar interesado. En dicho pliego aparece todo lo relativo a la garantía sin limitar los derechos legales del consumidor.

  • Page 43: Vp8Hs, Vp10Hs, Ez8

    ESPECIFICACIONES TECNICAS Nombre del producto: MD200 Nº de modelo: MD200 Características físicas: Peso : 1448 gms Altura : 240mm Anchura : 227mm Profundidad : 79mm Conector Audio : Altavoz: tipicas 500mW rms Auriculares: 25 m W rms max. (32Ω auriculares) (voltaje máximo +9vdc)
  • Page 44 ESPECIFICACIONES TECNICAS Rendimiento de la FCF: Modo estándar Modo suave Modo manual Rango 60 a 210 lpm Rango 60 a 210 lpm Rango 60 a 210 lpm Resolución 1 lpm Resolución 1 lpm Resolución 1 lpm Media 4 latidos Media 8 latidos Media 10 latidosats Precisión ±-3 lpm Precisión ±-3 lpm...
  • Page 45 Brug ikke vaskulære følere til detektering af anden patient. fosterets hjerte. Følere og gel kan opbevares i MD200. ADVARSEL: For at undgå risiko for elektrisk stød Såvel kontrolenhed som huset på lydhovedet er må dette udstyr kun forbindes til strømnettet med robuste og kræver ikke speciel håndtering.
  • Page 46 For at klare de mange forskellige signaler, der I denne funktion angives den tovejs kan påvises ved hjælp af MD200, giver en blodgennemstrømningshastighed og -retning på forstærkningsregulering dig mulighed for at søjlediagrammer (4 niveauer i hver retning), og foretage en optimering af søjlediagram-displayet...
  • Page 47 OBSTETRISK Der vælges automatisk obstetrisk funktion, når Funktionsvalg der tilsluttes et obstetrisk lydhoved (OP2HS eller OP3HS). I denne funktion viser MD200 et display af den føtale hjertefrekvens (FHR) med 3 driftsfunktioner, og udlæser FHR til udskrivning på Printa II. Klinisk brug Brug af manuel funktion Smør rigeligt med gel på...
  • Page 48 Kun den europæiske version - MD200. 230V ~ 50Hz 10VA Kun den amerikanske (USA) version - Dopplex, Huntleigh og 'H' logo er registrerede 120V ~ 60Hz 10VA varemærker under Huntleigh Technology Ltd Kun den Saudi Arabia version - 2004.
  • Page 49 TEKNISK SPECIFIKATION Følerens OP2HS : 2.0MHz ± 1% Sendefrekvenser: OP3HS : 3.0MHz ± 1% VP4HS : 4.0MHz ± 1% VP5HS : 5.0MHz ± 1% VP8HS : 8.0MHz ± 1% VP10HS : 10.0MHz ± 1% EZ8 : 8.0MHz ± 1% IOP8 : 8.0MHz ±...
  • Page 50 Tel: +44 (0) 29 20485885 Fax: +44 (0) 29 20492520 www.huntleigh-diagnostics.com UL60601-1, SERIAL No CAN/CSA DISTRIBUTED IN THE USA BY: C22.2 No 601.1 ArjoHuntleigh, Inc. 2349 West Lake Street, ADDISON IL 60101 MODEL No MD200 TEL: 800 223-1218 Manufactured in: UK...
  • Page 52 © Huntleigh Healthcare Limited 2004 AN ARJOHUNTLEIGH COMPANY. MEMBER OF THE GETINGE GROUP ® and ™ are trademarks of Huntleigh Technology Limited As our policy is one of continous improvement, we reserve the right to modify designs without prior notice.
