INTERSPIRO DIVATOR Series User Manual

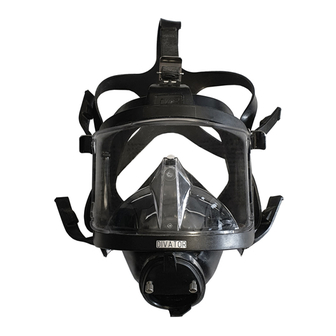

Full face mask and breathing valve
Hide thumbs Also See for DIVATOR Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Manual
DIVATOR FULL FACE MASK
AND BREATHING VALVE
U S E R M A NUA L
SAFETY NOTICE .............................................................. 7
FULL FACE MASK ............................................................. 9
BREATHING VALVE .......................................................... 9
VISOR ........................................................................... 11
DESCRIPTION OF OPERATING PRINCIPLE ....................... 11
PREPARING FOR USE ..................................................... 12
DONNING THE DIVATOR FULL FACE MASK .................... 13
DIVING IN COLD WATER ............................................... 14
EMERGENCY PROCEDURES ........................................... 15
MAINTENANCE AND TESTING SCHEDULE ..................... 16
MAINTENANCE ............................................................ 16
REPAIR .......................................................................... 20
TRANSPORT AND STORAGE .......................................... 22
AVVERTENZE PER LA SICUREZZA ................................... 23
MASCHERA GRANFACCIALE ......................................... 25
VALVOLA DI RESPIRAZIONE ........................................... 25
VISIERA ......................................................................... 27
PREPARAZIONE PER L'USO ............................................ 28
IMMERSIONI IN ACQUA FREDDA .................................. 30
PROCEDURE DI EMERGENZA ......................................... 31
MANUTENZIONE .......................................................... 32
RIPARAZIONI ................................................................. 36
TRASPORTO E STOCCAGGIO ........................................ 38
95283D93

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DIVATOR Series and is the answer not in the manual?

Questions and answers

Related Manuals for INTERSPIRO DIVATOR Series

Summary of Contents for INTERSPIRO DIVATOR Series

  • Page 1: Table Of Contents

    95283D93 DIVATOR FULL FACE MASK AND BREATHING VALVE U S E R M A NUA L MANUALE D’USO USER MANUAL SAFETY NOTICE .............. 7 AVVERTENZE PER LA SICUREZZA ........23 FULL FACE MASK ............. 9 MASCHERA GRANFACCIALE ......... 25 BREATHING VALVE ............9 VALVOLA DI RESPIRAZIONE ...........
  • Page 6 © 2017 INTERSPIRO AB, SWEDEN. THIS PUBLICATION CONTAINS OR REFERS TO PROPRIETARY INFORMATION WHICH IS PROTECTED BY COPYRIGHT. ALL RIGHTS ARE RESERVED. INTERSPIRO® AND DIVATOR® ARE REGISTERED TRADEMARKS OF INTERSPIRO. THIS PUBLICATION MAY NOT BE COPIED, PHOTOCOPIED, REPRODUCED, TRANSLATED, OR CONVERTED TO ANY ELECTRONIC OR MACHINE READABLE FORM IN WHOLE OR IN PART WITHOUT PRIOR WRITTEN APPROVAL FROM INTERSPIRO.

  • Page 7: User Manual

    DIVATOR FULL FACE MASK AND BREATHING VALVE U SE R M A NUA L The DIVATOR Full Face Mask is tested in accordance with EN 250. EC type examination (Directive 89/686/EEC) by DEKRA EXAM GmbH, Dinnendahlstr. 9; 44809 Bochum, Germany. The DIVATOR Full Face Mask is approved for a range of 0-50 meters (0-164 feet) depth and for cold water temperatures down to 4 ±...
  • Page 8 WARNING! HIGH PRESSURE GAS SYSTEMS MUST BE HANDLED WITH CARE. DAMAGE TO HIGH PRESSURE GAS SYSTEM COMPONENTS MAY RESULT IN INJURY OR DEATH. INTERSPIRO IS NOT LIABLE FOR DAMAGES INCURRED AS A CONSEQUENCE OF FAILURE TO FOLLOW THE INSTRUCTIONS IN THIS MANUAL.

  • Page 9: Full Face Mask

    FULL FACE MASK The DIVATOR Full Face Mask is available in four versions: • Black Natural Rubber • Gray Natural Rubber • Black Silicone • Yellow Silicone All DIVATOR Full Face Masks are available with an optional DIVATOR Hatch. For additional information see DIVATOR HATCH User Manual. The DIVATOR Full Face Mask is available in either natural or silicone rubber.
  • Page 10 O-ring (not used with mouthpiece) 10 Locking nut Locking ring Interspiro recommends use of the DIVATOR Breathing Valve with Safety Pressure for diving in contaminated water. The DIVATOR Breathing Valve with Safety Pressure is designed to give a safety pressure of approximately 35 mm (1.5 inch) of water column in the full face mask.

  • Page 11: Visor

    Additional mounting system for attaching lights, cameras, welding visors, etc. to the visor are available from Interspiro. DESCRIPTION OF OPERATING PRINCIPLE The mask is provided with an inner mask and separate inhalation and exhalation channels that connect with channels in the breathing valve.

  • Page 12: Preparing For Use

    Regulations state that breathing valves and full face masks must be regularly cleaned and disinfected. Furthermore, breathing valves and face masks that are used by more than one person must be cleaned and disinfected after each use. Interspiro recommends personal breathing valves and personal full face masks as the most hygienic solution.

  • Page 13: Donning The Divator Full Face Mask

    DONNING THE DIVATOR FULL FACE MASK 1. Pressurize the SCUBA equipment. If applicable, open the DIVATOR Hatch. 2. Pull the head harness straps out as far as possible by grasping the metal buckles and extending the head harness straps. 3. Adjust (there are different positions) the pressure equalizer pad to one of the positions that permits both an easy clearing of ears and unrestricted breathing through the nose.

  • Page 14: Diving In Cold Water

    DIVATOR Full Face Mask and Breathing Valve BREATHING VALVE All Interspiro breathing valves supply air during inhalation. When the diver inhales, air flows from the breathing hose through the breathing valve and into the diver's lungs. The expansion of the supplied air results in the air near the inlet valve being cooled to around -10°C (14°F) at a water temperature of 0°C (32°F).

  • Page 15: Emergency Procedures

    The organization conducting the diver training is responsible for development of adequate training and emergency procedures. CLEARING WATER FROM THE INTERSPIRO FULL FACE MASK DURING A DIVE If water enters the full face mask during diving, so that the mask either becomes filled or partially filled, the most convenient way to clear the mask is by using the purge button on the breathing valve.

  • Page 16: Maintenance And Testing Schedule

    MAINTENANCE AND TESTING SCHEDULE This schedule is only valid for diving equipment. The schedule shows the minimum requirements for service and testing as recommended by Interspiro. Local requirements may differ due to environmental conditions and frequency of use. To ensure trouble free operation,...
  • Page 17 DISINFECTING THE FULL FACE MASK/BREATHING VALVE The full face mask/breathing valve must be disinfected during monthly cleaning or when the need arises. Interspiro recommends that full face masks and breathing valves used by more than one person be cleaned and disinfected after each use.
  • Page 18 Make sure not to damage the diaphragm pack or to lose parts. (Figure 18) NOTE: INTERSPIRO RECOMMENDS KEEPING PARTS FROM ONE BREATHING VALVE TOGHETER DURING THE DISINFECTING PROCEDURE. 6. On the diaphragm assembly there is a plastic sealing disc. The sealing disc must be taken out and cleaned.
  • Page 19 CHECKING THE VISOR Inspect the visor of the full face mask and look for cracks in the plastic. If cracks are found, the mask should be repaired by an Interspiro certified service technician. CHECKING RUBBER AND PLASTIC PARTS Inspect the rubber parts of the full face mask by stretching and bending them.

  • Page 20: Repair

    REPAIR GENERAL Repair that can be performed by the user will be covered in this section. Repair other than described in this section must be carried out by an Interspiro certified service technician. BREATHING VALVE REPLACING THE SHIELD RING 1. Lift the shield ring over the lugs one at a time until the ring comes free. The shield ring can be lifted up over a lug by squeezing together the shield ring and carefully pulling it over the lug.
  • Page 21 Thread the strap through the buckle from the inside of the mask. The Interspiro logo at the midpoint of the head harness must be visible after installation. Thread head harness strap through the lower part of the buckle under the roller and then back over the roller and through the top.

  • Page 22: Transport And Storage

    TRANSPORT AND STORAGE FULL FACE MASK AND BREATHING VALVE All rubber parts should be stored in dry conditions, well protected from direct sunlight and extreme temperatures. The full face mask is preferably stored in the supplied storage bag. During transport, the equipment must be stored so that the equipment cannot be damaged and people cannot be injured.

  • Page 23: Manuale D'uso

    MASCHERA GRANFACCIALE E VALVOLA DI RESPIRAZIONE DIVATOR MA NUA L E D’ U SO La maschera granfacciale DIVATOR è collaudata in conformità allo standard EN 250. Ha superato l’esame CE del tipo (Direttiva 89/686/CEE) eseguito da DEKRA EXAM GmbH, Dinnendahlstr. 9; 44809 Bochum, Germania. La maschera granfacciale DIVATOR è...
  • Page 24 AVVERTENZA! GLI IMPIANTI A GAS AD ALTA PRESSIONE DEVONO ESSERE MANEGGIATI CON CURA. IL DANNEGGIAMENTO DEI COMPONENTI DELL’IMPIANTO A GAS AD ALTA PRESSIONE PUÒ PROVOCARE LESIONI O MORTE. INTERSPIRO DECLINA OGNI RESPONSABILITÀ PER DANNI DERIVANTI DAL MANCATO RISPETTO DELLE ISTRUZIONI CONTENUTE NEL PRESENTE MANUALE.

  • Page 25: Maschera Granfacciale

    MASCHERA GRANFACCIALE La maschera granfacciale DIVATOR è disponibile in quattro versioni: • Gomma naturale nera • Gomma naturale grigia • Silicone nero • Silicone giallo Tutte le maschere granfacciali DIVATOR sono disponibili con un portello DIVATOR opzionale. Per ulteriori informazioni vedere il Manuale d’uso del portello DIVATOR. La maschera granfacciale DIVATOR è...
  • Page 26 10 Dado di bloccaggio O-ring (non utilizzato con il boccaglio) Interspiro raccomanda l’uso della valvola di respirazione DIVATOR con pressione di sicurezza per le immersioni in acque contaminate. La valvola di respirazione DIVATOR con pressione di sicurezza è progettata per fornire una pressione di sicurezza di circa 35 mm di colonna d’acqua nella maschera...

  • Page 27: Visiera

    I lati della visiera sono opachi per evitare distorsioni ottiche. Interspiro offre un sistema di montaggio aggiuntivo per il fissaggio di luci, videocamere, visiere per saldatura, ecc. alla visiera. DESCRIZIONE DEL PRINCIPIO DI FUNZIONAMENTO La maschera è...

  • Page 28: Preparazione Per L'uso

    Inoltre, le valvole di respirazione e le maschere facciali utilizzate da più persone devono essere pulite e disinfettate dopo ogni utilizzo. Interspiro raccomanda l’uso di valvole di respirazione e maschere granfacciali personali come soluzione più igienica.

  • Page 29: Come Indossare La Maschera Granfacciale Divator

    COME INDOSSARE LA MASCHERA GRANFACCIALE DIVATOR 1. Pressurizzare l’apparecchiatura da sub. Se pertinente, aprire il portello DIVATOR. 2. Estrarre il più possibile le cinghie della bardatura per la testa afferrandole dalle fibbie metalliche ed estendendole. 3. Regolare (ci sono posizioni diverse) il cuscinetto dell’equalizzatore di pressione in una delle posizioni che consente sia di liberare facilmente le orecchie che di respirare senza restrizioni attraverso il naso.

  • Page 30: Immersioni In Acqua Fredda

    DIVATOR. VALVOLA DI RESPIRAZIONE Tutte le valvole di respirazione Interspiro forniscono aria durante l’inspirazione. Quando il subacqueo inspira, l’aria fluisce dal tubo di respirazione attraverso la valvola di respirazione fino ai polmoni del subacqueo. L’espansione dell’aria di mandata fa sì che l’aria vicino alla valvola d’ingresso venga raffreddata a circa -10 °C a una temperatura...

  • Page 31: Procedure Di Emergenza

    L’organizzazione che si occupa dell’addestramento del subacqueo è responsabile dello sviluppo di adeguate procedure di addestramento e di emergenza. ELIMINAZIONE DELL’ACQUA DALLA MASCHERA GRANFACCIALE INTERSPIRO DURANTE UN’IMMERSIONE Se durante l’immersione entra dell’acqua nella maschera granfacciale, e la maschera si riempie del tutto o parzialmente, il modo più...

  • Page 32: Programma Di Manutenzione E Collaudo

    PROGRAMMA DI MANUTENZIONE E COLLAUDO This schedule is only valid for diving equipment. The schedule shows the minimum requirements for service and testing as recommended by Interspiro. Local requirements may differ due to environmental conditions and frequency of use. To ensure trouble free operation,...
  • Page 33 Usare il pulsante di spurgo per soffiare l’aria attraverso la valvola per rimuovere eventuale acqua e sporcizia. Ripetere l’operazione fino a quando la valvola non è pulita e asciutta. Per la pulizia, Interspiro consiglia di utilizzare Spirorinse (336 921 322). È possibile utilizzare anche altri detergenti adatti.
  • Page 34 7. Disinfettare dopo il lavaggio e il risciacquo. A tal fine, Interspiro consiglia l’uso di Spirodec (336 921 118). Possono essere utilizzati anche altri disinfettanti adatti. Seguire la procedura di disinfezione raccomandata dal produttore/fornitore dell’agente disinfettante.
  • Page 35 1. Controllare tutti gli O-ring visibili. 2. Gli O-ring incrinati e danneggiati devono essere sostituiti. 3. Interspiro consiglia di lubrificare tutti gli O-ring con lubrificante siliconico Interspiro (331 900 269). È possibile utilizzare anche altri lubrificanti siliconici adatti. Solo gli O-ring illustrati nella sezione “Riparazione” di questo manuale sono sostituibili dall’utente.

  • Page 36: Riparazioni

    INFORMAZIONI GENERALI Le riparazioni che possono essere eseguite dall’utente saranno trattate in questa sezione. Riparazioni diverse da quelle descritte in questa sezione devono essere eseguite da un tecnico dell’assistenza certificato Interspiro. VALVOLA DI RESPIRAZIONE SOSTITUZIONE DELL’ANELLO DI SCHERMATURA 1. Sollevare l’anello di schermatura sopra alle alette una alla volta fino a quando l’anello non si libera.
  • Page 37 Rimuovere la vecchia bardatura. Installare la nuova bardatura iniziando con la cinghia centrale superiore nel fascio di testa. Infilare la cinghia attraverso la fibbia dall’interno della maschera. Il logo Interspiro nel punto centrale della bardatura della testa deve essere visibile dopo l’installazione. Avvitare la cinghia della bardatura della testa attraverso la parte inferiore della fibbia sotto il rullo e poi di nuovo sopra il rullo e attraverso la parte superiore.

  • Page 38: Trasporto E Stoccaggio

    TRASPORTO E STOCCAGGIO MASCHERA GRANFACCIALE E VALVOLA DI RESPIRAZIONE Tutte le parti in gomma devono essere conservate in luogo asciutto, al riparo dalla luce diretta del sole e dalle temperature estreme. La maschera granfacciale va preferibilmente riposta nella borsa in dotazione. Durante il trasporto, l’attrezzatura deve essere risposta in modo da non poter essere danneggiata e da non poter ferire le persone.
  • Page 40 Interspiro AB P.O. Box 2853, 187 28 Täby, Sweden | Phone: +46 8 636 51 00 | info@interspiro.com | www.interspiro.com...
