BURNHARD 943126 Instruction Manual

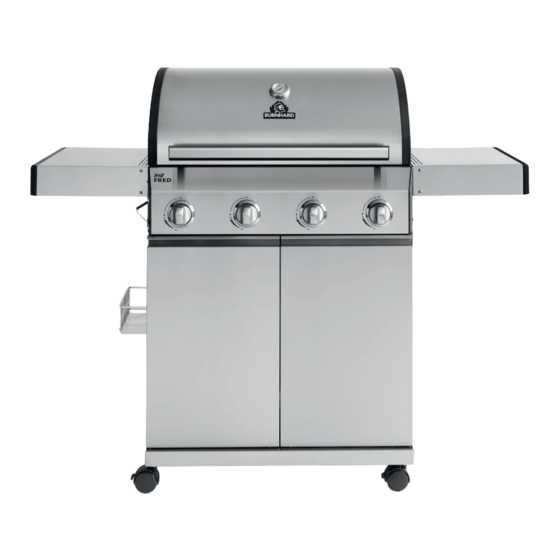

4-burner gas grill big fred
Hide thumbs Also See for 943126:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Instruction manual
4-BRENNER GASGRILL BIG FRED
4-burner gas grill Big Fred

Advertisement

Table of Contents
loading

Related Manuals for BURNHARD 943126

Summary of Contents for BURNHARD 943126

  • Page 1 Bedienungsanleitung Instruction manual 4-BRENNER GASGRILL BIG FRED 4-burner gas grill Big Fred...
  • Page 2 IMPRESSUM Aufbau- und Bedienungsanleitung 4-Brenner Gasgrill Big Fred Art-Nr.: 943126 Copyright © Springlane GmbH Reisholzer Werftstr. 25a 40589 Düsseldorf Telefon: +49 (0)211 749 55 10 Telefax: +49 (0)211 749 55 11 0 E-Mail: info@springlane.de Internet: www.springlane.de...
  • Page 3 SERVICE-HOTLINE Bei Fragen zum Gebrauch des Gerätes wende dich bitte an unseren Kundendienst. Rufnummer Deutschland: +49 (0)800 270 70 27 (innerhalb Deutschlands kostenlos) Rufnummer Österreich: +49 (0)800 886 673 53 (innerhalb Österreichs kostenlos) Rufnummer Schweiz: +49 (0)800 740 198 (innerhalb der Schweiz kostenlos) E-Mail: service@springlane.de...

  • Page 4: Table Of Contents

    INHALT 4-BRENNER GASGRILL BIG FRED Technische Daten Sicherheitshinweise Lieferumfang/Teilebeschreibung Gasgrill aufbauen Gasflasche anschließen Gasgrill betreiben Gasgrill reinigen Regelmäßige Wartung Fehlerbehebung Gasgrill aufbewahren Kundenservice Entsorgung/Umweltschutz Konformitätserklärung...
  • Page 5 CONTENT 4-BURNER GAS GRILL BIG FRED Specifications Safety instructions Parts delivered/Description of components Assembling the gas grill Connecting the gas grill Operating the gas grill Cleaning the gas grill Regular servicing Troubleshooting Storing the gas grill Costumer sercive Disposal/Environmental protection Declaration of confirmity...

  • Page 6: Technische Daten

    TECHNISCHE DATEN Leistung: insgesamt 14 kW Maße (B/T/H): 140 x 55 x 115 cm Gewicht: ca. 40 kg Nennwärmebelastung (HO) Brenner: 14 kW Anschlusswert Brenner: 1017 g/h Ausgangsdruck: 50 mbar Gasart: Butan (G30) und Propan (G31) Ausstattung: 4 Edelstahlbrenner, emailliertes Gusseisenrost, Warmhalterost, Deckelthermometer, Piezo-Zündung, 4 Rollen, klappbare Seitentische Zubehör:...

  • Page 7: Sicherheitshinweise

    SICHERHEITSHINWEISE Bitte lies dir die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch und bewahre diese auf. VERWENDUNGSZWECK Der Gasgrill darf ausschließlich im Freien verwendet werden. Allgemeine Gefahren • Gefahr für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen. Dieses Gerät ist nicht für die Benutzung durch Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen, vorgesehen.
  • Page 8 wenn du die Gasflasche austauschst. • Lass dich beim Kaufen oder Mieten der Gasflasche im Fachhandel beraten. • Das Gerät muss wie in dieser Anleitung beschrieben angeschlossen werden. Achte darauf, dass der Gasschlauch nicht geknickt wird oder scheuert. • Führe das in dieser Bedienungsanleitung beschriebene Lecktestverfahren (zu finden unter „Gasflasche anschließen“) vor der Verwendung des Grills durch.
  • Page 9 während des Betriebes sehr heiß. • Vor jedem Stellplatzwechsel muss Warne umstehende Personen und der Grill ausgeschaltet, das Ventil halte Kinder vom Gasgrill fern. der Gasflasche zugedreht und die • Trage immer Schutzhandschuhe, wenn Gasflasche zum Schutz des Druck- der Gasgrill in Betrieb ist und wenn du reglers und der Schlauchleitung aus an heißen Bauteilen hantierst.
  • Page 10 ERSTE-HILFE-MASSNAHMEN Maßnahmen nach Einatmen von Gas • Hohe Konzentrationen können Ersticken verursachen. Mögliche Symptome sind Verlust der Bewegungsfähigkeit und Bewusstlosigkeit. Das Opfer bemerkt das Ersticken nicht. In niedrigen Konzentrationen können Schwindelgefühl, Kopf- schmerz, Übelkeit und Koordinationsstörungen auftreten. • Bringe das Opfer an die frische Luft. Verständige einen Arzt oder den Rettungs- dienst.
  • Page 11 TRANSPORTHINWEISE Brand- und Explosionsgefahr • Transportiere die Gasflasche möglichst nicht in Fahrzeugen, deren Laderaum nicht von der Fahrerkabine getrennt ist. Der Fahrer muss die möglichen Gefahren der Ladung kennen und er muss wissen, was bei einem Unfall oder Notfall zu tun ist. •...

  • Page 12: Lieferumfang/Teilebeschreibung

    LIEFERUMFANG/TEILEBESCHREIBUNG...
  • Page 13 Ref. Beschreibung Menge Deckel Deckelthermometer Deckelscharnier-Schraube Deckelgriff Deckel-Puffer Warmhalterost Gusseisenrost Befestigungsplatte rechts Flammenverteiler Klemmfeder Edelstahlbrenner Deckelrückwand Fettschalenhalterung Fettauffangschale Fettablaufblech Seitentischhalterung Seitentisch-Scharnier (links) Seitentisch-Scharnier (rechts) Seitentische Seitentischabdeckung Zubehörhaken Saucen- und Gewürzhalter Räucherbox Flaschenöffner Gasrohr Unterschrankstrebe (vorne) Unterschrankseite (links) Türmagneten Unterschrankstrebe Unterschrankrückseite Unterschrankrückboden Unterschrankseite (rechts) Gasflaschen Halterung-Streben...
  • Page 14 Ref. Beschreibung Menge Gasverbindung Wellrohr Türspindel Türstopper Tür Dreieckhalterung Türklammer (Triangel) Schwenkrollenhalterung Schwenkrollen Gasventil (Brenner) Umlenkblech Befestigungsplatte links Kontrollknöpfe (Regler) Kontrollpanel Basis Kontrollpanel Seitenblende (rechts) Kontrollpanel Seitenblende (links) Türscharnier Kontrollstation Gasverbindung Gasverbindung Halterung...

  • Page 15: Gasgrill Aufbauen

    Befestigungen GASGRILL AUFBAUEN Verletzungsgefahr Der Gasgrill hat teilweise scharfe Kanten. Trage während der Montage Sicherheits- handschuhe, um Schnittverletzungen vorzubeugen. Entferne vor Beginn der Montage alle Verpackungsmaterialien und die Schutzfolien von den Einzelteilen.
  • Page 19 An dieser Schrau- be wird später der Gasverteiler befes- tigt, der sich, für den Transport mit einem Kabelbinder befestigt, unter der Konsole befindet.

  • Page 22: Gasflasche Anschließen

    ACHTUNG: Der Grill strahlt Hitze ab. Stelle den Grill nie direkt an Glasfronten, Wände, Pflanzen etc. Der minimale Abstand zu Objekten jeder Art beträgt: Nach hinten: 60 cm Zur Seite: 50 cm Nach oben: 100 cm GASFLASCHE ANSCHLIESSEN Brand- und Explosionsgefahr Die folgenden Teile sind im Lieferumfang enthalten.
  • Page 23 1. Drehe die Schutzkappe von der Verschraubung am Gasgrill ab. Schraube die Überwurfmutter am Schlauchende auf die Verschraubung am Gasgrill. Drehe die Überwurfmutter mit einem Schraubenschlüssel fest. 2. Stelle die Gasflasche in den Wagen. 3. Schraube die Überwurfmutter des Schlauchs auf die Verschraubung am Druckregler und ziehe die Verbindung mit einem Schraubenschlüssel fest an.

  • Page 24: Gasgrill Betreiben

    LECKTEST • Sprühe alle Dichtstellen mit handelsüblichem Lecksuchspray ein oder pinsele sie mit Seifenwasser (Verhältnis 1 Teil Seife auf 3 Teile Wasser) ein. • Drehe das Ventil der Gasflasche auf. An undichten Stellen zeigen sich Blasen. • Drehe das Ventil der Gasflasche wieder zu. •...
  • Page 25 Die Farbe im Inneren des Gasgrills kann sich leicht verändern. Dies ist ein natürlicher Vorgang. Gasgrill einschalten 1. Öffne den Deckel des Grills. 2. Drehe alle Stellknöpfe im Uhrzeiger- sinn in die „OFF“ Position. 3. Verbinde den Druckregler mit der Gasflasche.

  • Page 26: Gasgrill Reinigen

    GASGRILL REINIGEN Reinigung nach jedem Gebrauch Schließe den Deckel und stelle alle 3 Brenner auf „HI“. Lasse den Grill 15-20 Minu- ten ausbrennen, bis kein Rauch mehr aus dem Grill aufsteigt. Schalte alle Brenner aus und drehe das Ventil der Gasflasche zu. Öffne den Grill und schrubbe die Roste mit einer Metallbürste sauber.
  • Page 27 PFLEGE VON GUSSROSTEN Die Gussroste des Gasgrills sind emailliert. Diese Schicht schützt vor Flugrost und lässt Lebensmittel nicht am Rost kleben. Trotz dieser Schutzschicht können die Roste Fett und Feuchtigkeit aufnehmen und wieder abgeben. Darum empfiehlt es sich auch diese Roste einzubrennen. Gussroste einbrennen Grillroste aus Gusseisen müssen eingebrannt werden, um das Metall vor Rost zu schützen und eine nicht haftende Oberfläche herzustellen.

  • Page 28: Regelmäßige Wartung

    REGELMÄSSIGE WARTUNG Nach dem Grillen solltest du den Grill direkt für das nächste Grillen vorbereiten. Lass den Grill auf voller Hitze mit geschlossenem Deckel freibrennen (ohne jegliches Grillgut), um Rückstände von Grillgut und Fett auf den Rosten zu verbrennen und anschließend durch Abbürsten zu beseitigen.

  • Page 29: Fehlerbehebung

    Eine Grundreinigung des Grills sollte alle 3-4 Monate erfolgen. Das Ausbrennen, die Entleerung der Fettschale, die Reinigung des Fettbleches und die Säuberung der Roste sollten nach jedem Grillen erfolgen. FEHLERBEHEBUNG Problem Mögliche Ursache Lösung Neue Gasflasche Gasflasche ist leer. anschließen. Druckminderer Defekter Druckminderer.

  • Page 30: Gasgrill Aufbewahren

    Edelstahlbrenner wechseln Finde heraus, welcher Brenner nicht mehr richtig funktioniert, indem du dir das Flammenbild anschaust. Ist der linke Brenner betroffen, wechsle ihn direkt aus. Ist der mittlere Brenner betroffen, nimm erst den rechten Brenner heraus, um an den mittleren zu gelangen. 1.

  • Page 31: Kundenservice

    KUNDENSERVICE Grundsätzlich unterliegen unsere Produkte der gesetzlichen Gewährleistungs- pflicht von 2 Jahren. Ansprüche darüber hinaus können nur in Verbindung mit dem Kaufbeleg bearbeitet werden. Verschleißteile schließen bei der üblichen Abnutzung einen Gewährleistungsanspruch aus. Die Lebensdauer hängt von der jeweiligen Behandlung und Nutzung der Produkte ab und ist daher variabel. Wende dich für Fragen zur Bedienung oder Funktion unserer Artikel an unseren Kundenservice: Rufnummer Deutschland: +49 (0)800 90 20 200...

  • Page 32: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Dieses Gerät entspricht den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien. Dieses Gerät wurde nach der Gasgeräterichtlinie (EU)2016/426 und den europäischen Nor- men EN 498:2012 und EN 484:1998 geprüft und zugelassen. Es ist im Auslieferzustand für den Betrieb mit Flüssiggas Propan und Butan (G31/ G30) ausgelegt.

  • Page 34: Specifications

    SPECIFICATIONS Power: 14 kW in total Dimensions (L/W/D): 140 x 55 x 115 cm Weight: ca. 40 kg Rated heat input (HO) burner: 14 kW Power consumption burner: 1,017 g/h Output pressure: 50 mbar Type of gas: butane (G30) and propane (G31) Fittings: 4 stainless steel burners, enamelled cast iron grate, warming rack, lid thermometer, piezo ignition, 4 castors,...

  • Page 35: Safety Instructions

    SAFETY INSTRUCTIONS Please read through the operating instructions carefully before use and keep them for future reference. INTENDED USE The gas grill may only be used outside. General hazards • Danger to children and persons with limited ability to operate equip- ment.
  • Page 36 cing the gas cylinder. • Ask for advice when buying or renting the gas cylinder from a store. • The device must be connected as described in this manual. Make sure the gas hose is not kinked or chafed. • Carry out the leak test procedure (see "Connecting the gas bottle") in this manual before using the grill.
  • Page 37 during operation. removed from the bottom part of • Close the gas cylinder valve immedi- the gas grill to protect the regulator ately in the event of malfunction or and the hose. gas leak. • Close the gas supply on the gas •...
  • Page 38 concentrations dizziness, headache, nausea, and coordination disorders may occur. • Take the victim to fresh air. Contact a doctor or the rescue service. Initiate artificial respiration in case of respiratory arrest. What to do in case of severe burns or scalds •...
  • Page 39 INSTRUCTIONS FOR TRANSPORT Danger of fire and explosion • If possible, do not transport the gas cylinder in vehicles in which the load compart- ment is not separated from the driver' s cab. The driver must be aware of the po- tential dangers of the cargo and must know what to do in the event of an accident or emergency.

  • Page 40: Parts Delivered/Description Of Components

    PARTS DELIVERED/DESCRIPTION OF COMPONENTS...
  • Page 41 Ref. Description Quantity Lid thermometer Lid hinge screw Lid handle Lid buffer Warming rack Cast iron grate Fixing plate right Flame distributor Clamping spring Stainless steel burner Lid rear wall Grease tray bracket Grease drip tray Fat draining sheet Side table bracket Side table hinge (left) Side table hinge (right) Side tables...
  • Page 42 Ref. Description Quantity Gas connection corrugated pipe Door spindle Door stopper Door clamp (triangle) Swivel castor bracket Swivel castor Door Gas valve (burner) Baffle plate Fastening plate left Control knobs (regulators) Control panel base Control panel side cover (right) Control panel side cover (left) Door hinge Control centre Gas connection...

  • Page 43: Assembling The Gas Grill

    Fasteners ASSEMBLING THE GAS GRILL Danger of injury The gas grill has some sharp edges. Wear safety gloves during assembly to avoid cutting yourself. Before starting the assembly, remove all packaging materials and protective films from the individual parts.
  • Page 47 The gas distributor is later attached to this screw, which is found under the console, attached with a cable tie for transport.

  • Page 50: Connecting The Gas Grill

    WARNING: The grill radiates heat. Never place the grill directly on glass fronts, walls, plants etc. The minimum distance to objects of any kind is: Backwards: 60 cm Sideways: 50 cm Upwards: 100 cm CONNECTING THE GAS CYLINDER Danger of fire and explosion The following parts are included.
  • Page 51 1. Twist off the protective cap from the screw connection on the gas grill. Screw the coupling nut on the end of the hose onto the screw connection on the gas grill. Use a spanner to tighten the coupling nut. 2.

  • Page 52: Operating The Gas Grill

    LEAK TEST • Spray all seal points with commercially available leak detection spray or apply soapy water (ratio 1 part soap to 3 parts water) with a brush. • Open the gas cylinder valve. Bubbles will show where there are leaks. •...
  • Page 53 The colour inside the gas grill can change slightly. This is a natural process. Switching on the gas grill 1. Open the lid of the grill. 2. Turn all control knobs clockwise to the "OFF" position. 3. Connect the pressure regulator to the gas cylinder.

  • Page 54: Cleaning The Gas Grill

    CLEANING THE GAS GRILL Cleaning after each use Close the lid and set all 4 burners to "HI". Let the grill burn out for 15-20 minutes until no more smoke rises from the grill. Close the valve on the gas cylinder and set all burners to the "OFF"...
  • Page 55 CARE OF THE CAST IRON GRATES The grates of the gas grill are enamelled. The coating protects against rust and pre- vents food from sticking to the grate. Despite this protective layer, the grates can absorb and release fat and moisture. Therefore, it is recommended to burn in these grates as well.

  • Page 56: Regular Servicing

    REGULAR SERVICING After grilling, you should immediately prepare the grill for the next barbecue. Let the grill run on full heat with the lid closed (without grilling anything) to burn resi- due from food and grease off the grates and then brush it off. Proceed as follows: 1.

  • Page 57: Troubleshooting

    TROUBLESHOOTING Problem Possible cause Solution Connect a new gas Gas cylinder is empty. cylinder. Have the regulator Defective pressure regulator. checked by a specialist Burners don’t dealer. ignite. Foreign objects in the burners. Clean the burners. Foreign objects in the ignition Clean the ignition and system or hose.

  • Page 58: Storing The Gas Grill

    Replacing the stainless-steel burners Find out which burner is not working properly by looking at the flame image. If it is the left burner, replace it directly. If it is the middle burner, first remove the right burner to get to the middle one. 1.

  • Page 59: Costumer Sercive

    CUSTOMER SERVICE In principle, our products have a legal warranty duty of 2 years. Further claims can only be processed in conjunction with a proof of purchase. Wearing parts exclude any warranty claims, when usual abrasion has occurred. The durability is determined by the respective handling and use of the products and is thus variable.

  • Page 60: Declaration Of Confirmity

    DECLARATION OF CONFORMITY This device complies with all the relevant essential european health and safety requirements. This device has been tested and approved in accor- dance with the Gas Appliance Regulation (EU)2016/426, EN 498:2012 and EN 484:1998. It is designed for use with LPG Propan and Butan (G31/G30).
