ATEN VanCryst VM0404H Quick Start Manual

HDMI Matrix Switch
VM0404H

Quick Start Guide

© Copyright 2011 ATEN ® International Co., Ltd.
ATEN and the ATEN logo are trademarks of ATEN International Co., Ltd. All rights reserved. All other
trademarks are the property of their respective owners.
This product is RoHS compliant.
Part No. PAPE-1223-561G Printing Date: 12/2011
VM0404H HDMI Matrix Switch Quick Start Guide
Requirements
Source Devices
• HDMI Type A output connector(s)
Note: A DVI/HDMI adapter is required when connecting a DVI source device.
Display Devices
• Display devices or receivers with an HDMI Type A input connector
Cables
• 1 HDMI cable for each source device you will be connecting.
• 1 HDMI cable for each display device you will be connecting.
Note: 1. No cables are included in this package. We strongly recommend that you
purchase high-quality cables of appropriate length since this will affect the
quality of the audio and video display. Contact your dealer to purchase the
correct cable sets.
2. If you wish to utilize the VM0404H's high-end serial controller function, you
need to purchase an appropriate RS-232 cable.
Hardware Review
A
VM0404H Front View
1. Output Port Selection Pushbuttons
2. Input Port LEDs
3. IR Receiver
VM0404H Rear View
1. Power Jack
2. HDMI Out Ports
3. HDMI In Ports
4. RS-232 Serial Port
Guide de démarrage rapide du commutateur matriciel HDMI VM0404H
Configuration minimale
Périphériques sources
• Connecteur(s) de sortie HDMI de type A
Remarque: Un adaptateur DVI/HDMI est nécessaire lors de la connexion à un
périphérique source DVI.
Périphériques d'affichage
• Périphériques d'affichage ou récepteurs équipés d'un connecteur d'entrée HDMI de
type A
Câbles
• 1 câble HDMI pour chaque périphérique source à installer.
• 1 câble HDMI pour chaque périphérique d'affichage à installer.
Remarque: 1. aucun câble n'est fourni avec le produit. Il est vivement conseillé
d'acheter des câbles de haute qualité d'une longueur appropriée afin
d'éviter que la qualité audio et vidéo n'en soit affectée. Contactez
votre distributeur pour vous procurer les jeux de câbles corrects.
2. Si vous souhaitez utiliser la fonction de contrôleur série haut de
gamme du VM0404H, vous devrez acheter un câble RS-232
approprié.
Description de l'appareil
A
Vue avant du VM0404H
1. Boutons de sélection de port de sortie
2. Voyants de port d'entrée
3. Récepteur infrarouge
Vue arrière du VM0404H
1. Prise d'alimentation
2. Ports de sortie HDMI
VM0404H HDMI-Matrix-Switch Kurzanleitung
Voraussetzungen
Signalquellen
• HDMI Typ A-Ausgang bzw. -Ausgänge
Hinweis: Zum Anschluss einer DVI-Signalquelle ist ein DVI/HDMI-Adapter
erforderlich.
Anzeigegeräte
• Anzeigegeräte oder Receiver mit HDMI-Typ-A-Eingang
Kabel
• 1 HDMI-Kabel für jede zu installierende Signalquelle
• 1 HDMI-Kabel für jedes zu installierende Anzeigegerät
Hinweis: 1. Im Lieferumfang sind keine Kabel enthalten. Wir empfehlen Ihnen, nur
hochwertige Kabel geeigneter Länge zu kaufen, da diese Auswirkungen
auf die Ton- und Bildqualität haben. Wenden Sie sich dazu an Ihren
Fachhändler.
2. Um die serielle Controller-Funktion des VM0404H nutzen zu können,
benötigen Sie ein separates RS-232-Kabel.
Hardwareübersicht
A
Vorderseitige Ansicht des VM0404H
1. Drucktasten für ausgangsseitige Portauswahl
2. Eingangsport-LEDs
3. Infrarot-Empfänger
Rückseitige Ansicht des VM0404H
1. Stromeingangsbuchse
2. HDMI-Ausgänge
3. HDMI-Eingänge
4. Serieller RS-232-Port
Conmutador HDMI de matriz VM0404H Guía rápida
Requisitos
Dispositivos fuente
• Conector(es) de salida HDMI de tipo A
Nota: La conexión a una fuente DVI requiere un adaptador DVI/HDMI.
Pantallas
• Dispositivo de visualización o receptores con entrada HDMI de tipo A
Cables
• 1 cable HDMI para cada dispositivo fuente que desee instalar
• 1 cable HDMI para cada dispositivo de visualización que desee instalar
Nota: 1. Los cables no vienen incluidos en el paquete. Le recomendamos que
compre cables de alta calidad y de una longitud adecuada, dado que
el cable tiene una influencia significativa sobre la calidad de imagen.
Póngase en contacto con su distribuidor para adquirir los juegos de cables
apropiados.
2. Si desea emplear la controladora serie de altas prestaciones del VM0404H,
tendrá que adquirir un cable RS-232 adecuado.
Presentación del hardware
A
Vista frontal del VM0404H
1. Botones de selección de puertos de salida
2. Indicadores LED de puertos de entrada
3. Receptor de infrarrojos
Vista posterior del VM0404H
1. Entrada de alimentación
2. Puertos de salida HDMI
3. Puertos de entrada HDMI
4. Puerto serie RS-232
Package Contents
1 VM0404H 4x4 HDMI Matrix Switch
1 IR Remote Control Unit
1 Power Adapter
1 Rack Mount Kit
1 User Instructions

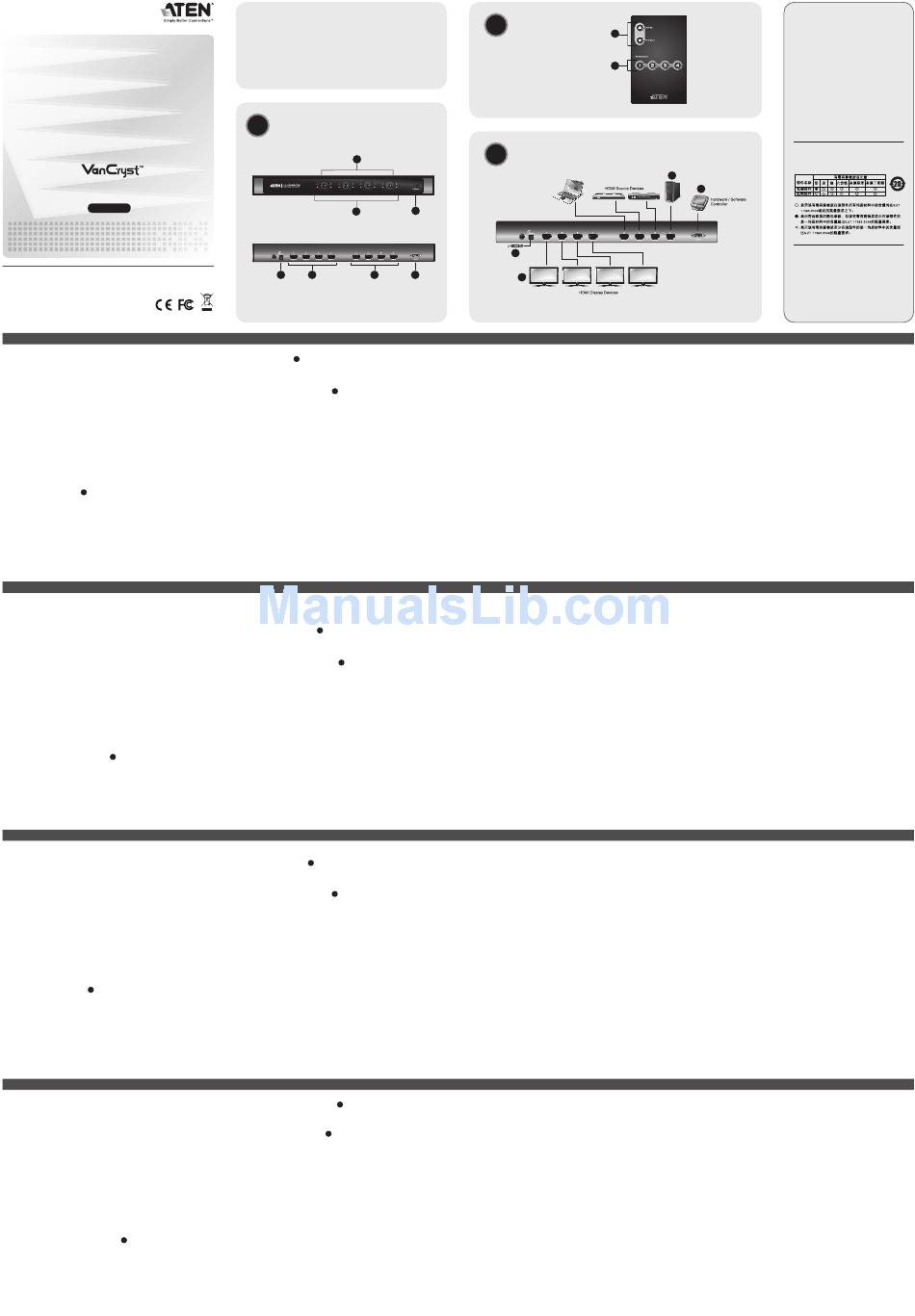

A
Hardware Review
Front View
1
1
2
2
Rear View
1 2 3
1 2 3
IR Remote Control
B
1. Input Port Selection Buttons
2. Output Port Selection Buttons
Hardware Installation
C
1. Make sure that the power to any device that you connect to the installation has been
turned off.
2. Make sure that all devices you will be installing are properly grounded.
Installation of the VM0404H is simply a matter of plugging in the appropriate cables.
To install the switch, refer to the installation diagram as you perform the following three
steps:
1. Use HDMI cables to connect the HDMI In ports on the video display devices to the
HDMI Out ports on the rear of the VM0404H.
2. Use HDMI cables to connect the HDMI Out ports on the source device(s) to the
HDMI in ports on the VM0404H. Four HDMI in ports are located on the rear of the
switch.
3. Plug the provided power adapter into an appropriate AC power source; plug the
power adapter cable into the Power Jack on the VM0404H.
This completes the basic installation of the 4x4 HDMI Matrix Switch. You may now
power on the display and source devices.
Installing the RS-232 Controller
4. In order to use the RS-232 serial interface to attach a high-end controller (such
as a PC) to the VM0404H, use a serial cable such as a modem cable. The end
connecting to the VM0404H should have a 9-pin male connector. Connect this to the
serial interface on the rear of the VM0404H.
3. Ports d'entrée HDMI
4. Port série RS-232
Télécommande infrarouge
B
1. Boutons de sélection de port d'entrée
2. Boutons de sélection de port de sortie
Installation du matériel
C
1. Vérifiez que tous les périphériques à connecter à l'installation sont éteints.
2. Vérifiez que tous les périphériques que vous allez installer sont correctement mis à
la terre.
L'installation du VM0404H se résume simplement à connecter les câbles appropriés.
Pour installer le commutateur, reportez-vous au schéma d'installation pour effectuer les
trois étapes suivantes :
1. Utilisez des câbles HDMI pour relier les ports d'entrée HDMI des périphériques
d'affichage aux ports de sortie HDMI situés à l'arrière du VM0404H.
2. Utilisez des câbles HDMI pour relier les ports de sortie HDMI du ou des
périphériques sources aux ports d'entrée HDMI du VM0404H. Il y a quatre ports
d'entrée HDMI à l'arrière du commutateur.
3. Branchez une extrémité de l'adaptateur secteur fourni sur une prise de courant
adaptée, et l'autre extrémité sur la prise d'alimentation du commutateur VM0404H.
L'installation de base du commutateur matriciel HDMI 4x4 est terminée. Vous pouvez à
présent allumer les périphériques d'affichage et les périphériques sources.
Configuration du contrôleur RS-232
4. Pour utiliser l'interface série RS-232 pour la connexion d'un contrôleur haut de
gamme (comme par exemple, un ordinateur) au VM0404H, utilisez un câble série,
tel qu'un câble de modem. L'extrémité du câble à relier au VM0404H doit être
équipée d'un connecteur mâle à 9 broches. Connectez-la à l'interface série située à
l'arrière du VM0404H.
Infrarot-Fernbedienung
B
1. Eingangsseitige Portauswahltasten
2. Ausgangsseitige Portauswahltasten
Hardware installieren
C
1. Stellen Sie sicher, dass alle anzuschließenden Geräte ausgeschaltet sind.
2. Stellen Sie sicher, dass alle anzuschließenden Geräte ordnungsgemäß geerdet
sind.
Die Installation des VM0404H ist mit ein paar wenigen Kabelanschlüssen erledigt.
Für die Durchführung der folgenden drei Installationsschritte für den Switch, siehe das
Installationsdiagramm:
1. Verbinden Sie die HDMI-Eingangsbuchsen der Video-Anzeigegeräte mit den HDMI-
Ausgängen auf der Rückseite des VM0404H. Verwenden Sie dazu ein HDMI-Kabel.
2. Verbinden Sie die HDMI-Ausgänge der Signalquelle(n) mit den HDMI-Eingängen am
VM0404H. Verwenden Sie dazu je ein HDMI-Kabel. Auf der Rückseite des Switchs
befinden sich vier HDMI-Eingänge.
3. Schließen Sie das mitgelieferte Netzteil an eine stromführende Steckdose an, und
verbinden Sie das Kabel des Netzteils mit dem VM0404H.
Damit ist die Installation des 4x4-HDMI-Matrix-Switches abgeschlossen. An dieser
Stelle können Sie die Anzeigegeräte und die Grafiksignalquellen einschalten.
RS-232-Steuereinheit anschließen
4. Um die serielle RS-232-Schnittstelle mit einer Hochleistungs-Steuereinheit (z.B.
einem PC) für den VM0404H einzusetzen, verwenden Sie ein serielles Kabel
(z.B. ein Modemkabel). Das eine Ende des Kabels sollte einen 9-poligen Stecker
(Männlein) besitzen. Verbinden Sie diesen mit der seriellen Schnittstelle auf der
Rückseite des VM0404H.
Mando a distancia por infrarrojos
B
1. Botones de selección de puerto de entrada
2. Botones de selección de puerto de salida
Instalar el hardware
C
1. Apague todos los equipos que vaya a conectar.
2. Asegúrese de que todos los equipos que vaya a instalar tengan una toma de tierra
adecuada.
La instalación del VM0404H es tan sencilla como conectar unos cables.
Para instalar el conmutador, véase el diagrama de instalación cuando vaya a efectuar
los tres pasos listados a continuación:
1. Conecte los puertos de entrada HDMI de los dispositivos de visualización a los
puertos de salida HDMI en la parte posterior del VM0404H. Para ello, utilice cables
HDMI.
2. Conecte los puertos de salida HDMI de los dispositivos fuente a los puertos de
entrada HDMI del VM0404H. Para ello, utilice cables HDMI. En el panel posterior
del conmutador se encuentran cuatro puertos de entrada HDMI.
3. Conecte un extremo del adaptador de alimentación incluido a una toma eléctrica y
el otro extremo a la entrada de corriente del conmutador VM0404H.
La instalación básica del conmutador HDMI 4x4 ha concluido. A continuación podrá
encender el monitor y los dispositivos fuente de señal.
Configuración de la interfaz RS-232
4. Para utilizar la interfaz serie RS-232 para la conexión de una controladora de altas
prestaciones (p.ej. un ordenador) al VM0404H, use un cable serie, como un cable
de módem. El extremo del cable que se conecta al VM0404H debe disponer de un
conector macho de 9 patillas. Conéctelo a la interfaz serie en la parte posterior del
VM0404H.
B
IR Remote Control
C
Hardware Installation
3
3
3
4
4
1
Cascading
To provide even more HDMI displays, additional VM0404H units can be cascaded
from the parent VM0404H's HDMI Out ports, making it an excellent solution for digital
signage systems. Simply use additional Male-to-Male Type A HDMI cables to connect
an HDMI Out port on the parent matrix to the HDMI In port on the child matrix.
Recommended distances between devices in all cascade levels for transmitting a high
resolution signal are as follows:
Source device to VM0404H 1.8 m
VM0404H to VM0404H 15 m
VM0404H to display device 20 m
Operation
Source Device Selection
The VM0404H offers easy and flexible source and display device selection with either
the front panel pushbuttons, with the remote control, or through the RS-232 serial
interface.
Manual Selection
To manually select an HDMI source for a display, press the pushbutton that
corresponds to the port the display device is connected to. Pressing the pushbutton will
cycle the four attached HDMI source devices through the display devices.
Note: The Port LEDs light to indicates which source device is currently selected for
each display.
Installation en cascade
Afin de pouvoir utiliser encore plus de périphériques d'affichage HDMI, vous pouvez
installer des commutateurs VM0404H supplémentaires en cascade depuis les ports
de sortie du VM0404H parent. Vous obtiendrez ainsi une excellente solution pour
les systèmes d'affichage dynamique. Reliez simplement un port de sortie HDMI du
commutateur parent au port d'entrée HDMI du commutateur enfant à l'aide de câbles
HDMI mâle-mâle de type A supplémentaires.
Les distances recommandées entre les périphériques à tous les niveaux de cascade
pour la transmission d'un signal haute résolution sont les suivantes :
Du périphérique source au VM0404H 1,8 m
D'un VM0404H à un autre VM0404H 15 m
Du VM0404H au périphérique d'affichage 20 m
Utilisation
Sélection du périphérique source
Le commutateur VM0404H permet de sélectionner rapidement et simplement le
périphérique source et le périphérique d'affichage désirés à l'aide des boutons du
panneau avant, de la télécommande ou de l'interface série RS-232.
Sélection manuelle
Pour sélectionner manuellement une source HDMI à afficher, appuyez sur le bouton
correspondant au port auquel le périphérique d'affichage est connecté. Le fait
d'appuyer sur le bouton fait défiler les quatre périphériques sources HDMI raccordés
au périphérique d'affichage.
Remarque: Les voyants des ports s'allument pour indiquer quel périphérique source
est actuellement sélectionné pour chaque périphérique d'affichage.
Reihenschaltung
Um noch mehr HDMI-Displays anschließen zu können, lassen sich weitere VM0404H-
Einheiten an den Signalausgängen des VM0404H erster Ordnung kaskadieren. So
erhalten Sie eine herausragende Lösung für alle denkbaren digitalen Anzeigeszenarien.
Verbinden Sie einfach einen der HDMI-Ausgänge des Splitters erster Ordnung mit dem
HDMI-Eingang des untergeordneten Splitters. Verwenden Sie dazu ein HDMI-Kabel
Typ A (Männlein auf Männlein).
Die empfohlenen Entfernungen zur Übertragung hochauflösender Grafiksignale über
alle Kaskadenebenen sind Folgende:
Signalquelle zum VM0404H 1,8 m
VM0404H zu VM0404H 15 m
VM0404H zum Anzeigegerät 20 m
Bedienung
Signalquelle auswählen
Der VM0404H bietet eine einfache Auswahl der gewünschten Signalquelle und der
Anzeigegeräte über die vorderseitigen Drucktasten, über die Fernbedienung oder über
die serielle RS-232-Schnittstelle.
Manuelle Auswahl
Um eine HDMI-Signalquelle manuell auszuwählen, drücken Sie den Drucktaster, an
dessen Port das gewünschte Anzeigegerät angeschlossen ist. Durch Drücken des
Drucktasters werden die vier angeschlossenen HDMI-Signalquellen der Reihe nach
angezeigt.
Hinweis: Die Port-LEDs leuchten, um anzuzeigen, welche Signalquelle gegenwärtig
für die einzelnen Displays ausgewählt ist.
Instalación en cascada
Para poder conectar más pantallas HDMI, es posible conectar varias unidades
VM0404H en cascada en los puertos de salida HDMI del VM0404H de primer orden.
De esta manera se puede obtener una solución excelente para todo tipo de sistemas
digitales de visualización. Sólo tiene que conectar un puerto de salida HDMI de la
unidad de orden superior al puerto de entrada HDMI de una unidad subordinada con
un cable HDMI de tipo A (macho – macho).
Las distancias recomendadas entre los dispositivos en todos los niveles de cascada
para la transmisión de una señal de alta resolución son las siguientes:
Dispositivo fuente de señal al VM0404H 1,8 m
VM0404H a VM0404H 15 m
VM0404H al dispositivo de visualización 20 m
Funcionamiento
Selección de un dispositivo fuente
El VM0404H permite seleccionar simple y rápidamente el dispositivo fuente y el de
visualización mediante los botones del panel frontal, el mando a distancia o la interfaz
serie RS-232.
Selección manual
Para seleccionar un dispositivo HDMI fuente manualmente, pulse el botón que
corresponde al puerto donde tiene conectado el dispositivo de visualización en
cuestión. Si pulsa el botón, en el dispositivo de visualización se mostrarán cíclicamente
las señales de los dispositivos HDMI fuente conectados.
Nota: El indicador de puerto del dispositivo fuente correspondiente se ilumina cuando
haya sido seleccionado para una pantalla.
1 1
2 2
2
4
Remote Control Selection
To select an HDMI source for a display with the remote control, press the number
button that corresponds to the port the display device is connected to.
Then, cycle through the source devices by pushing the Port Up and Port Down buttons
on the remote control unit.
• Press the Port Up button to cycle forward through the HDMI source devices (A to B;
B to C; C to D; D to A).
• Press the Port Down button to cycle backward through the HDMI source devices (A
to D; D to C; C to B; B to A).
Note: Aim the remote control unit at the IR receiver located on the front panel of the
VM0404H. For optimum performance, make sure there is a clear line-of-sight
between the remote control unit and the IR receiver.
RS-232 Serial Interface
The VM0404H's built-in bi-directional RS-232 serial interface allows system control
through a high-end controller, PC, and/or home automation / home theater software
package.
Sélection par télécommande
Pour sélectionner une source HDMI à afficher à l'aide de la télécommande, appuyez
sur la touche numérique correspondant au numéro de port auquel le périphérique
d'affichage est connecté.
Faites ensuite défiler les périphériques source en appuyant sur les boutons Port Up et
Port Down de la télécommande.
• Appuyez sur le bouton Port Up pour faire défiler les périphériques sources HDMI
dans l'ordre croissant (de A à B, de B à C, de C à D et de D à A).
• Appuyez sur le bouton Port Down pour faire défiler les périphériques sources HDMI
dans l'ordre décroissant (de A à D, de D à C, de C à B et de B à A).
Remarque: Pointez la télécommande vers le récepteur à infrarouge situé sur le
panneau avant du VM0404H. Pour une performance optimale, vérifiez
qu'il y a une visibilité directe entre la télécommande et le récepteur à
infrarouge.
Interface série RS-232
L'interface série RS-232 bidirectionnelle intégrée au VM0404H permet le contrôle du
système par un contrôleur haut de gamme, un PC et/ou un logiciel de domotique ou de
home cinéma.
Auswahl per Fernbedienung
Um eine HDMI-Signalquelle über die Fernbedienung zur Anzeige auf einem Display
auszuwählen, drücken Sie die Zifferntaste mit der Nummer, die den Port des
angeschlossenen Anzeigegerätes darstellt.
Anschließend drücken Sie die Tasten Port auf/ab auf der Fernbedienung, um zyklisch
zwischen den Signalquellen umzuschalten.
• Drücken Sie die Taste Port aufwärts, um zur nächsten HDMI-Signalquelle
umzuschalten (A auf B; B auf C; C auf D; D auf A).
• Drücken Sie die Taste Port abwärts, um zur vorigen HDMI-Signalquelle umzuschalten
(A auf D; D auf C; C auf B; B auf A).
Hinweis: Richten Sie die Fernbedienung auf den Infrarot-Empfänger auf der
Vorderseite des VM0404H. Achten Sie darauf, dass sich keine
Hindernisse im Ausbreitungspfad des Infrarotsignals befinden.
Serieller RS-232-Port
Über die bidirektionale RS-232-Schnittstelle des VM0404H ist die Systemsteuerung
über einen hochwertigen Controller, PC bzw. Hausautomatisierungs- bzw.
Heimkinosoftware möglich.
Selección a través del mando a distancia
Para seleccionar un dispositivo HDMI fuente con el mando a distancia, pulse la tecla
numérica que corresponde al número del puerto donde tiene conectado el dispositivo
de visualización en cuestión.
Luego, pulse los botones Port Up y Port Down del mando a distancia para alternar
cíclicamente entre las diferentes fuentes de señal.
• Pulse el botón Port Up para pasar cíclicamente al siguiente dispositivo HDMI fuente
conectado (A a B; B a C; C a D; D a A).
• Pulse el botón Port Down para pasar cíclicamente al anterior dispositivo HDMI fuente
conectado (A a D; D a C; C a B; B a A).
Nota: Apunte con el mando al receptor para infrarrojos ubicado en el panel frontal del
VM0404H. Procure que no haya obstáculos en la trayectoria entre el mando a
distancia y el receptor.
Interfaz serie RS-232
La interfaz serie RS-232 bidireccional incorporada del VM0404H permite controlar el
sistema a través de una controladora de altas prestaciones, el PC y/o un software de
control de domótica / cine en casa.
Online Registration
International:
http://support.aten.com
North America:
http://www.aten-usa.com/product_
registration
Technical Phone Support
International:
886-2-86926959
North America:
1-888-999-ATEN Ext: 4988
United Kingdom:
44-8-4481-58923
The following contains information that relates
to China:
All information, documentation, and
specifications contained in this Quick
Start Guide are subject to change without
prior notification by the manufacturer.
Please visit our website to find the most
up to date version.
www.aten.com
www.aten.com
www.aten.com
www.aten.com
