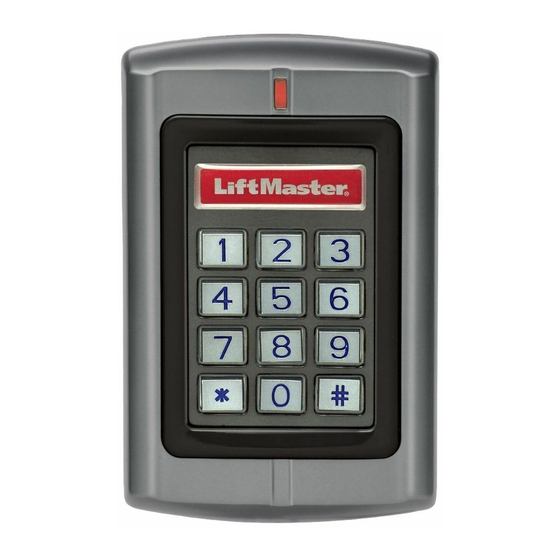

Chamberlain KPR2000 Installation Setup Manual

Waterproof, proximity reader
Hide thumbs Also See for KPR2000:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: User Manual , Manual
For How-to videos, visit the LiftMaster Training Academy
at LiftMasterTraining.com
Para Manual en Español ir a:
http://www.LiftMaster.com/CatalogResourcesV3/en-us/shared/fi les/
tucmanuals/0137261SP.pdf

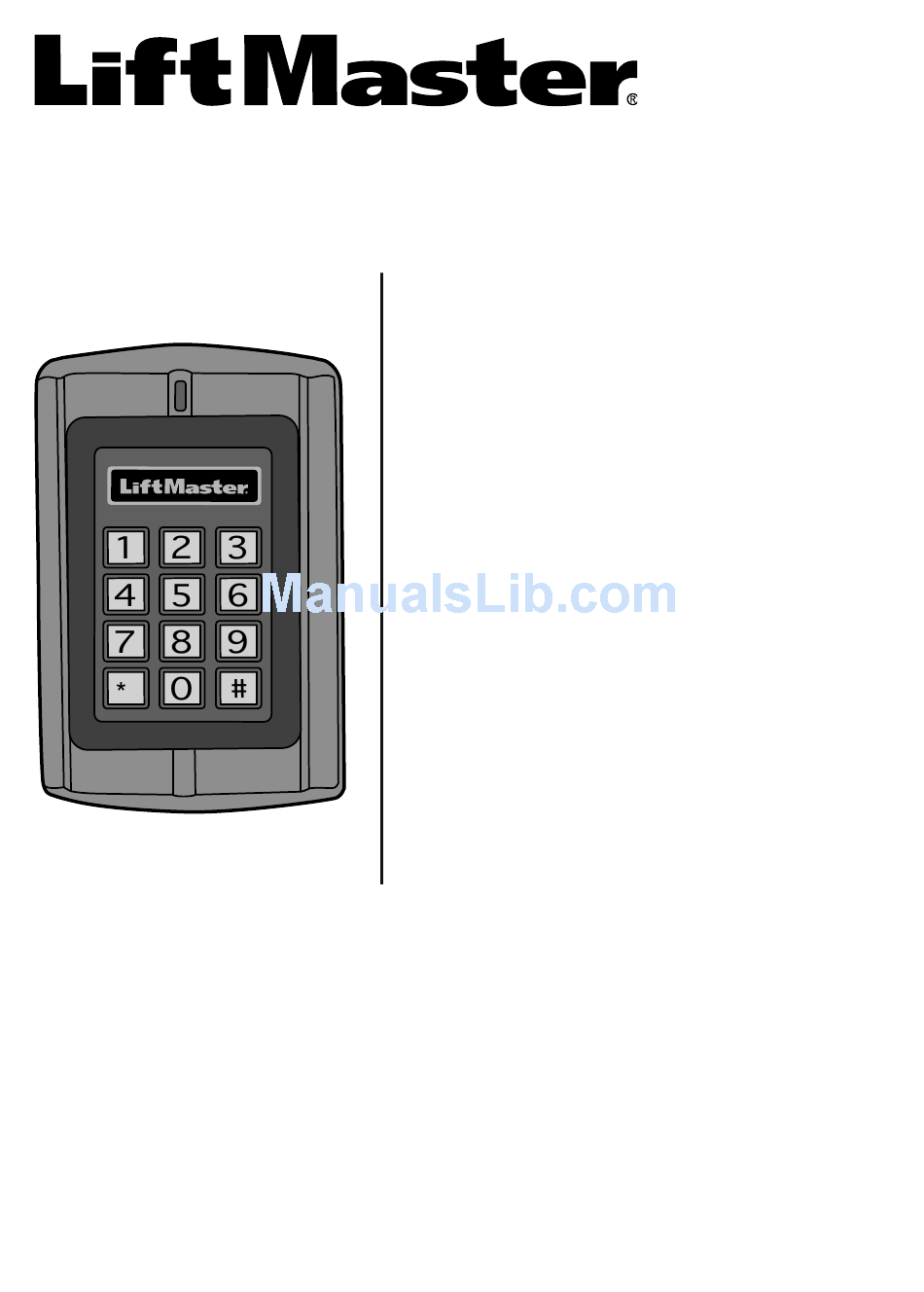

KPR2000
Waterproof
Keypad/Proximity Reader
Installation
and Set Up Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KPR2000 and is the answer not in the manual?

Questions and answers

Related Manuals for Chamberlain KPR2000

Summary of Contents for Chamberlain KPR2000

  • Page 1 KPR2000 Waterproof Keypad/Proximity Reader Installation and Set Up Manual For How-to videos, visit the LiftMaster Training Academy at LiftMasterTraining.com Para Manual en Español ir a: http://www.LiftMaster.com/CatalogResourcesV3/en-us/shared/fi les/ tucmanuals/0137261SP.pdf...

  • Page 2: Table Of Contents

    INSTALLATION ....5-6 Reset the KPR2000 ....21 Install the KPR2000....5 Erase all Codes .

  • Page 3: Introduction

    It is designed and manufactured to perform in a wide range of indoor, outdoor, and harsh environments. The KPR2000 supports up to 2000 users in multiple access configurations (Card Only, Card or PIN, or Card + PIN). The built in 125 KHz card reader supports HID 26 bit Wiegand and 30 bit Sentex Wiegand proximity card formats.
  • Page 4 Self Tapping Screws #8 x 1" Wall Anchors #6 x 1 1/8" Manager Delete Card Security Screwdriver KPR2000 (T-10 Security Torx Driver) Keypad/Proximity Reader/Controller NOTICE: This device complies with part 15 of the FCC rules and Industry Canada (IC) license-exempt RSS standard(s).
  • Page 5 INTRODUCTION INSTALLATION WIRING SET UP INSTALL THE KPR2000 The KPR2000 fits a standard single outlet box, or a 2.4" (6.1 cm) square pedestal mount. Trim Plate (142A0271) (optional) 4" (10.2 cm) 3" 7.6 cm) 2.4" (6.1 cm) .29" (.74 cm) Ø...
  • Page 6 Alone Operation there are three different Access Configurations listed below: • Card or PIN (Default): The User must present a valid Wiegand Card to the KPR2000 or enter their PIN code followed by the # key, in order to be granted access. •...

  • Page 7: Wire The Kpr2000

    Common Connection for Relay Output Common Orange Relay NC Normally Closed Relay Output (Install diode[provided]) CONNECTING TWO KPR2000 UNITS Power 12 - 24 Volts DC or 12 - 18 Volts AC regulated power input Black Power 12 - 24 Volts DC or 12 - 18 Volts AC regulated power input...

  • Page 8: Set Up

    Connecting to an Access Control System The example below uses the EL25/EL2000SS Wiegand Module (WOMDKT). KPR2000 can be connected to other access systems with the same Wiegand inputs. KPR2000 can be connected to Device 1, 2, 3 or 4 (EL25, EL2000SS).
  • Page 9 For AC Power: Door Operator or Install a 1N4007 or S10K30MOV equivalent diode. (Metal Oxide Varistor) Fail-Secure Strike Normally Open (not provided) AC or DC KPR2000 Blue Purple Gray External Alarm Black Yellow Pink Door Contact Request to Exit Brown...
  • Page 10 INTRODUCTION INSTALLATION WIRING SET UP WIRING EXAMPLES: Networking Two KPR2000 Units For AC Power: For DC Power: S10K30MOV Install a 1N4007 or (Metal Oxide Varistor) equivalent diode. Normally Open (not provided) AC or DC KPR2000 Stand-Alone (Master Unit) Blue Purple...

  • Page 11: Configure The Kpr2000

    PIN code followed by the # key, in order to be granted access. Card Only: The User must present a valid Wiegand Card to the KPR2000 in order to be granted access. The facility code and the ID number are both read and validated as one block of Wiegand data.
  • Page 12 4 0 # Sets the relay to ON/OFF latch mode ✱ 3. Exit Program Mode SET WIEGAND INPUT/OUTPUT OPTIONS The KPR2000 offers input and output for industry standard Wiegand devices (refer to Specifications). Default is HID 26 bit. Programming Step Keystroke Combination ✱...
  • Page 13 INTRODUCTION INSTALLATION WIRING SET UP SET DOOR OPEN TOO LONG (DOTL) OR FORCED ALARM This setting enables both DOTL and Door Forced Alarms and requires an external sensor input. The Door Forced alarm output timing can be set from 1-3 minutes (default is 1 minute).
  • Page 14 INTRODUCTION INSTALLATION WIRING SET UP SET AUDIBLE AND VISUAL RESPONSE Factory default is ON. Programming Step Keystroke Combination ✱ (Master Code) # 1. Enter Program Mode 2. Control Backlight ON = 7 5 # OFF = 7 4 # 2. Control LED ON = 7 7 # OFF = 7 6 # 2.

  • Page 15: Program Cards And Pins

    INTRODUCTION INSTALLATION WIRING SET UP PROGRAM CARDS AND PINS Programming will vary depending on the access configuration. Follow the instructions according to your access configuration. GENERAL PROGRAMMING INFORMATION • User ID Number: Assign a user ID number to the access code in order to keep track of the users of access cards or PINs.
  • Page 16 5 (User ID) # (The first card number) manager to add up to 2000 cards to # (Card Quantity) # the KPR2000 in a single step †). Card quantity = number of cards to be Takes 2 minutes to program.
  • Page 17 INTRODUCTION INSTALLATION WIRING SET UP DELETE USER CARD(S) Programming Step Keystroke Combination ✱ (Master Code) # 1. Enter Program Mode 2. Delete Card - By User ID 2 (User ID) # Deleting by User ID number will clear cards and PINs 2.
  • Page 18 INTRODUCTION INSTALLATION WIRING SET UP CHANGE A PIN Allows card user to update a previously set PIN for a card & PIN or card + PIN User ID. Default PIN codes (1234) can only be changed by using Change PIN using a card. NOTE: This operation is executed from outside of Program Mode.
  • Page 19 ACCESS CONFIGURATION: CARD ONLY USING MANAGER CARDS KPR2000 managers can use manager cards to program user cards into and out of the system. There are two pre-programmed manager cards (an Add Card, and a Delete Card) to allow rapid card enrollment. This is a form of Auto User ID enrollment and is only available in “Card Only”...

  • Page 20: Alarm

    (Master Code) # ANTI-TAMPER ALARM The KPR2000 uses an optical sensor as the input for its internal alarm. If the case is opened while the KPR2000 is powered, the alarm will operate. Enter Master Code or a valid card to silence all alarm outputs.

  • Page 21: Reset The Kpr2000

    SET UP RESET THE KPR2000 This will reset the KPR2000 to the factory default but all card/PIN information will still be retained. This will also require reprogramming of the Master Add and Delete Cards. NOTE: This is useful if the original Master Add and Delete Cards have been lost.

  • Page 22: Sound & Light Indication

    INTRODUCTION INSTALLATION WIRING SET UP SOUND & LIGHT INDICATION Operation Status Green Amber Sounds Power On Flashing Single Beep Standby Flashing Press Keypad Flashing Single Beep 5 Second Time-out Flashing 3 Beeps Enter Master Code Entry Single Beep Mode In Program Mode Single Single Beep Flash...
  • Page 23 KPR2000 Clavier Imperméable/ Lecteur de Proximité Manuel d’installation et de configuration Pour des vidéos d’instructions, aller à l’Académie de formation LiftMaster à LiftMasterTraining.com. Para Manual en Español ir a: http://www.LiftMaster.com/CatalogResourcesV3/en-us/shared/fi les/ tucmanuals/0137261SP.pdf...
  • Page 24 INSTALLATION ....5-6 Réinitalisation du KPR2000 ..21 Installation du KPR2000... . 5 Effacement de Tous les Codes ..21 Choisir un mode de fonctionnement.

  • Page 25: Introduction

    INSTALLATION CÂBLAGE CONFIGURATION Le LiftMaster KPR2000 est un contrôleur d’accès à porte d’entrée unique multifonctions et muni d’un clavier intégré et d’un lecteur de carte. Il est conçu et fabriqué pour fonctionner dans de nombreux environnements intérieurs, extérieurs et hostiles.

  • Page 26: Contenu Du Carton D'expédition

    INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION CONTENU DU CARTON D’EXPÉDITION NON ILLUSTRÉ : Guide de l’utilisateur Diode IN4007 (pour la protection du relais) Carte d'extension Vis Parker no 8 de de l'administrateur 2,5 cm (1 po) Ancrages muraux no 6 de Carte de suppression 2,85 cm (1 1/8 po) de l'administrateur Tournevis de fixation...

  • Page 27: Installation Du Kpr2000

    INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION INSTALLATION DU KPR2000 Convient une boîte de sortie standard unique, ou un socle carré 6,1 cm (2,4 po.) monter. Plaque de garniture (142A0271) (facultatif) 10,2 cm (4 po.) 7,6 cm (3 po.) 6,1 cm (2,4 po. )

  • Page 28: Choisir Un Mode De Fonctionnement

    : • Carte ou NIP (par défaut) : L’utilisateur doit d’abord insérer une carte Wiegand valide dans le KPR2000 ou entrer son NIP suivi de la touche Carré pour se voir autoriser l’accès. • Carte seule : L’utilisateur doit insérer une carte Wiegand valide dans le KPR2000 pour se voir autoriser l’accès.
  • Page 29 Orange Relais Relais de sortie normalement fermé (diode d’installation fournie) normalement fermé (NC) CONNEXION DE DEUX UNITÉS KPR2000 Rouge Tension Entrée d’alimentation stabilisée de 12 à 24 volts c. c. ou de 12 à 18 volts c. a. Noir Tension Entrée d’alimentation stabilisée de 12 à...
  • Page 30 L’exemple ci-dessous utilise le module Wiegand EL25/EL2000SS (WOMDKT). Le KPR2000 peut être connecté à d’autres systèmes d’accès avec les mêmes entrées Wiegand. Le KPR2000 peut être connecté à l’appareil 1, 2, 3 ou 4 (EL25, EL2000SS). Position du J407 Position du J400...
  • Page 31 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION EXEMPLES DE CONNECTIONS : Pour une alimentation CC : Installation d'une diode Opérateur de la porte ou Pour une IN4007 ou l'équivalent sonnerie d’échec-sécurité alimentation CA : Normalement ouvert S10K30MOV (varistance à CA ou CC oxyde métallique) (no forni) Bleu Pourpre Rouge...
  • Page 32 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION EXEMPLES DE CONNECTIONS : Mise en réseau de deux unités KPR2000 Pour une alimentation CC : Installation d'une diode Pour une IN4007 ou l'équivalent alimentation CA : S10K30MOV (varistance à Normalement oxyde métallique) (no forni) ouvert...
  • Page 33 Le KPR2000 offre trois types de configurations de l’accès : Carte ou NIP (par défaut) : L’utilisateur doit d’abord insérer une carte Wiegand valide dans le KPR2000 ou entrer son NIP suivi de la touche Carré pour se voir autoriser l’accès.
  • Page 34 ✱ 3. Sortie du mode utilisateur CONFIGURATION DES OPTIONS D’ENTRÉE/DE SORTIE WIEGAND Le KPR2000 offre des options d’entrée et de sortie pour les appareils Wiegand conformes aux normes de l’industrie (consultez les spécifications). Le défaut est HID 26 bits. Étape de la programmation Configuration du clavier 1.
  • Page 35 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION PLACER LA PORTE OUVERTE TROP LONGTEMPS (DOTL) OU FORCÉE ALARME Ce paramètre permet à la fois DOTL portes et alarmes forcé et nécessite une entrée de capteur externe. Le forcé calendrier de sortie d’alarme de porte peut être réglée de 1-3 minutes (1 minute par défaut).
  • Page 36 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION CONFIGURATION D’UNE RÉPONSE AUDIBLE OU VISUELLE Le réglage d’usine par défaut est EN FONCTION. Étape de la programmation Configuration du clavier ✱ (Code maître) # 1. Entrée dans le mode utilisateur 2. Voyant du panneau de contrôle EN FONCTION = 7 5 # EN ARRÊT = 7 4 # 2.
  • Page 37 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION PROGRAMMATION DES CARTES ET DES NIP La programmation variera en fonction de la configuration de l’accès. Suivez les instructions qui se rapportent à votre configuration de l’accès. RENSEIGNEMENTS GÉNÉRAUX SUR LA PROGRAMMATION • Numéro d’identification de l’utilisateur : Attribuez un numéro d’identification de l’utilisateur au code d’accès afin d’effectuer le suivi des cartes d’accès et des NIP de tous les utilisateurs.
  • Page 38 1 (Lire la carte) # saisie automatique du numéro Répétez l’étape 2 pour des cartes d’identification (permet au d’utilisateurs supplémentaires KPR2000 d’attribuer une carte au Voir Remarques 1 et 2. prochain numéro d’identification d’utilisateur disponible) 2. Ajout d’une carte : Sélection d’un 1 (Numéro d’identification de l’utilisateur)
  • Page 39 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION SUPPRESSION DE CODES DE CARTES D’UTILISATEURS Étape de la programmation Configuration du clavier ✱ (Code maître) # 1. Entrée dans le mode utilisateur 2. Suppression d’une carte au moyen 2 (Numéro d’identification de l’utilisateur) du numéro d’identification de l’utilisateur La suppression du numéro d’identification de l’utilisateur effacera tous les cartes et les NIP...
  • Page 40 INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION CHANGEMENT D’UN NIP Permet à l’utilisateur de la carte pour mettre à jour un code NIP précédemment défini pour une carte et code NIP ou carte + code NIP ID de l’utilisateur. Codes NIP par défaut (1234) ne peuvent être modifiés à l’aide de Modifier le code NIP à l’aide d’une carte.
  • Page 41 CONFIGURATION DE L’ACCÈS : CARTE SEULE UTILISATION DES CARTES DE L’ADMINISTRATEUR Les administrateurs d’un KPR2000 peuvent utiliser des cartes d’administrateurs pour programmer des cartes d’utilisateurs pour le système interne ou pour des dispositifs extérieurs. L’appareil est équipé de deux cartes d’administrateur préprogrammées (une carte d’extension et une carte de suppression de l’administrateur) pour...
  • Page 42 (Code maître) # ALARME ANTI-PIRATAGE Le KPR2000 utilise un capteur optique comme entrée de son alarme interne. Si l’enceinte de l’opérateur est ouverte pendant que le KPR2000 est en fonction, l’alarme se déclenchera. Entrez le code maître ou d’une carte valide de faire taire...

  • Page 43: Effacement De Tous Les Codes

    CÂBLAGE CONFIGURATION RÉINITIALISATION DU KPR2000 Cette opération réinitialisera le KPR2000 selon les réglages d’usine par défaut, mais l’information sur les cartes et les NIP sera conservée. Cette opération exigera également la reprogrammation des cartes d’extension et de suppression de l’administrateur. REMARQUE : Il s’agit d’une opération utile si les cartes d’extension et de suppression de l’administrateur originales ont été...

  • Page 44: Signaux Sonores Et Voyants

    INTRODUCTION INSTALLATION CÂBLAGE CONFIGURATION SIGNAUX SONORES ET VOYANTS État du fonctionnement Voyant DEL Voyant Voyant Sons rouge DEL vert DEL jaune Sous tension Clignotant Bip unique et court Mode veille Clignotant Appuyez sur le clavier Clignotant Bip unique et court Attente de 5 secondes Clignotant 3 bips courts...
