Mesure de la résistance de passage à la terre (méthode quadrifilaire)
La mesure quadrifilaire s'utilise à la place de la mesure trifilaire en présence de très faibles
résistances ohmiques de passage à la terre et lorsque la ligne de mesure entre l'instrument
de mesure et le conducteur de terre influe radicalement sur le résultat de mesure.
Dans ce cas, il faut relier le conducteur de terre à mesurer via les bornes E et ES, mais régler le
sélecteur de mode sur « 4 pol » et réaliser une mesure comme décrit.
H
S
ES
E

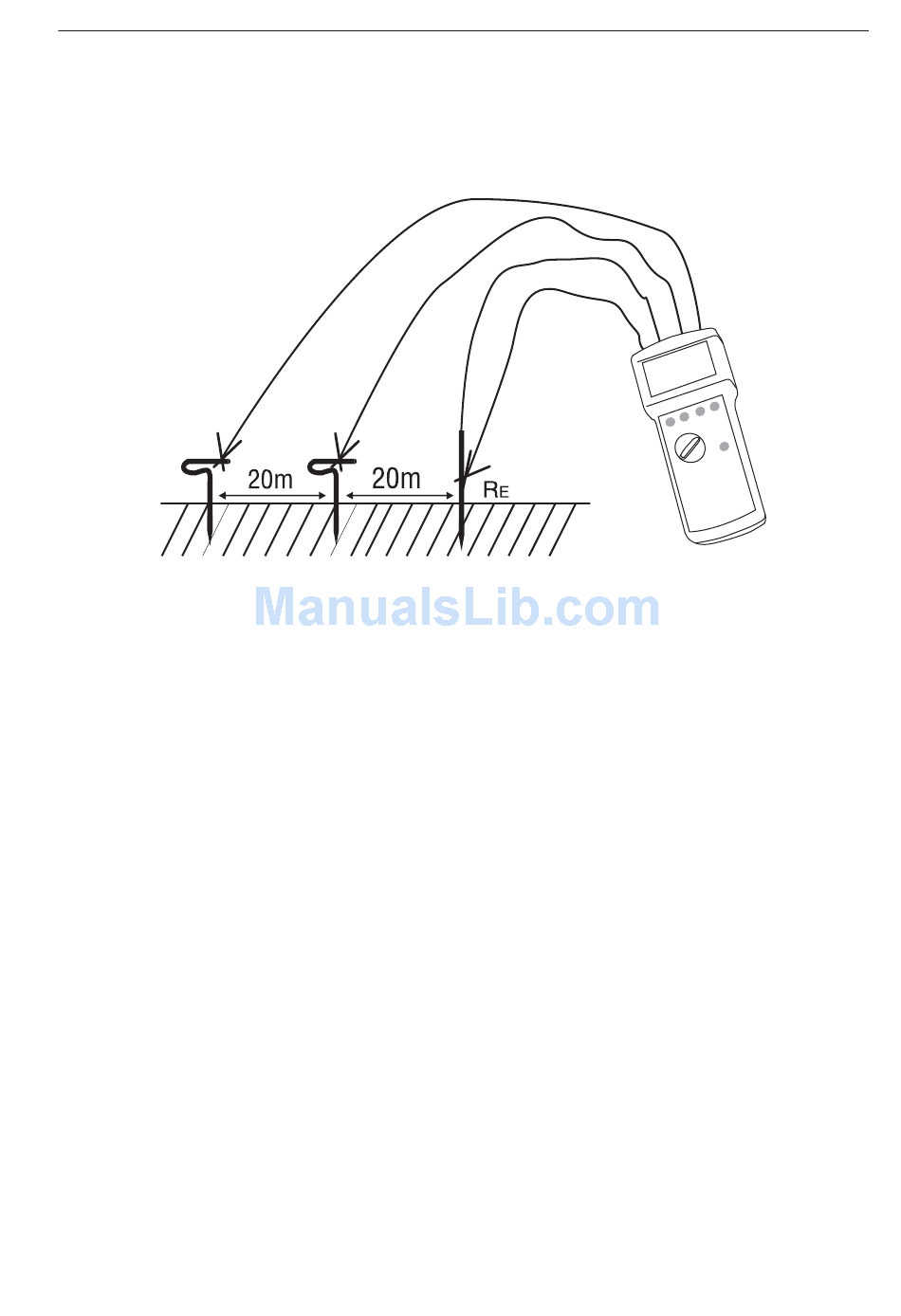

Figure 6 : mesure quadripolaire
