Misurazione della resistenza di messa a terra
(metodo a tre conduttori)
• Per eseguire questa misurazione è necessario disporre del set di accessori AMPROBE
(option)
Nella misurazione a tre conduttori vengono posizionate 2 spine di messa a terra (un disper-
sore ausiliario e una sonda) ad una distanza di almeno 20 m. Questa disposizione può anche
essere triangolare. La corrente di misurazione viene alimentata tra il dispersore ausiliario e il
dispersore e viene misurata la caduta di tensione tra il dispersore e la sonda. Viene misurata
anche la resistenza del conduttore di misurazione tra il misuratore e il dispersore. Con questa
misurazione è possibile determinare ad. es. le resistenze di messa a terra dei dispersori di fon-
damenta, di cantieri e di parafulmini.

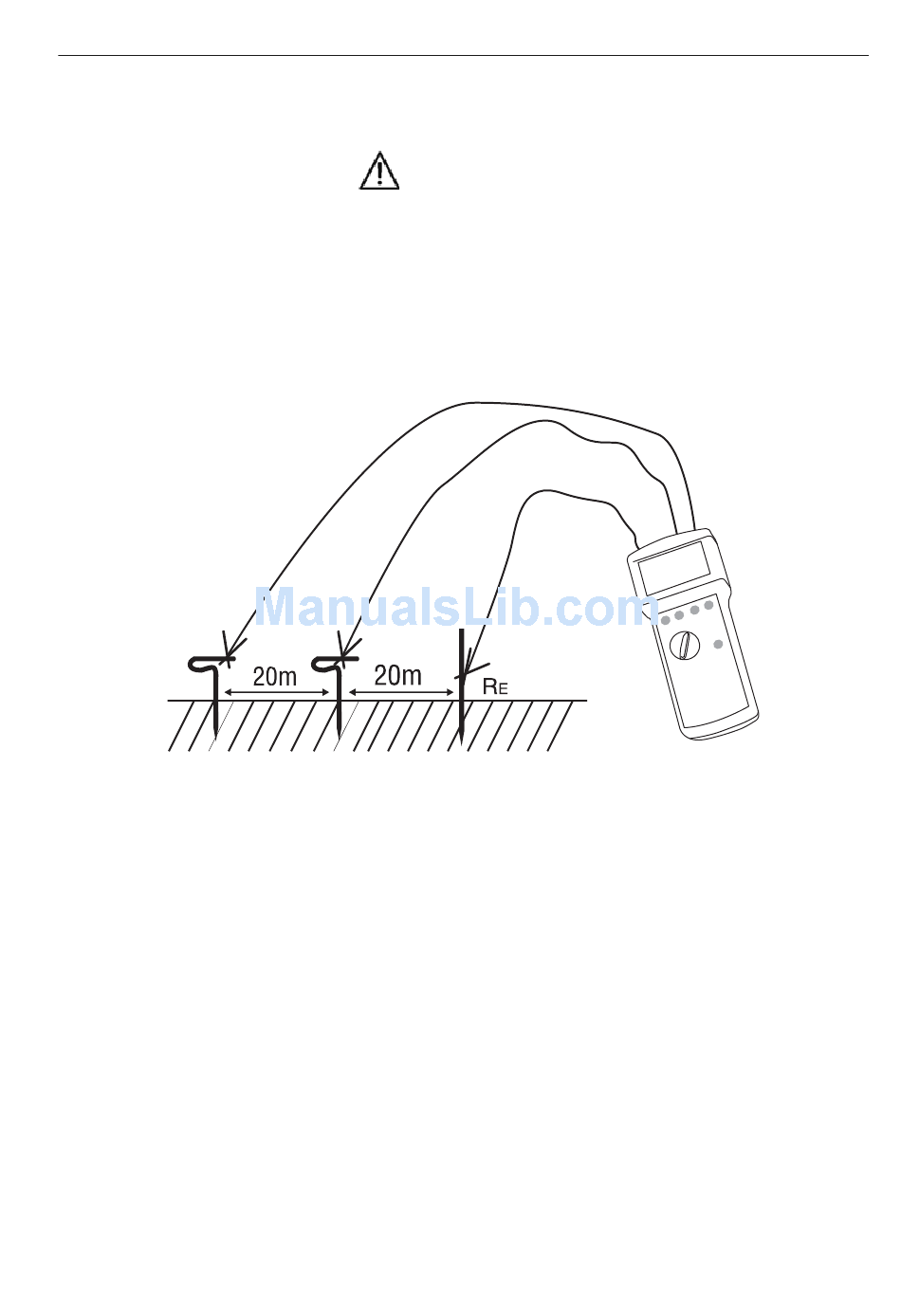

Figura 4: misurazione tripolare
1) Disporre le spine di messa a terra per il dispersore ausiliario e la sonda come illustrato
nella figura 4. Questa disposizione può anche essere triangolare. La distanza tra la
sonda e il dispersore e tra la sonda e il dispersore ausiliario deve essere di almeno 20
m. Posare con cura i conduttori e assicurarsi che i conduttori non siano posizionati in
parallelo e non si incrocino per evitare possibili accoppiamenti.
2) Collegare i conduttori di misurazione con le spine di messa a terra come illustrato
nella figura 4.
3) Ruotare il selettore dei tipi di misurazione (13) nella posizione "3 pol".
4) Impostare la tensione di contatto voluta con il tasto "UL" (11).
5) Se necessario, impostare la selezione manuale della frequenza con il tasto "auto/man" (16)
e la frequenza di misurazione con il tasto "f1/f2" (12).
6) Premere il tasto "Start" (14).
7) Leggere il risultato della misurazione sul display.
AVVERTENZA
H
S
E
14
