Кабельная
разводка
подключенных
устройств
Fronius Solar Net
Концевой штекер

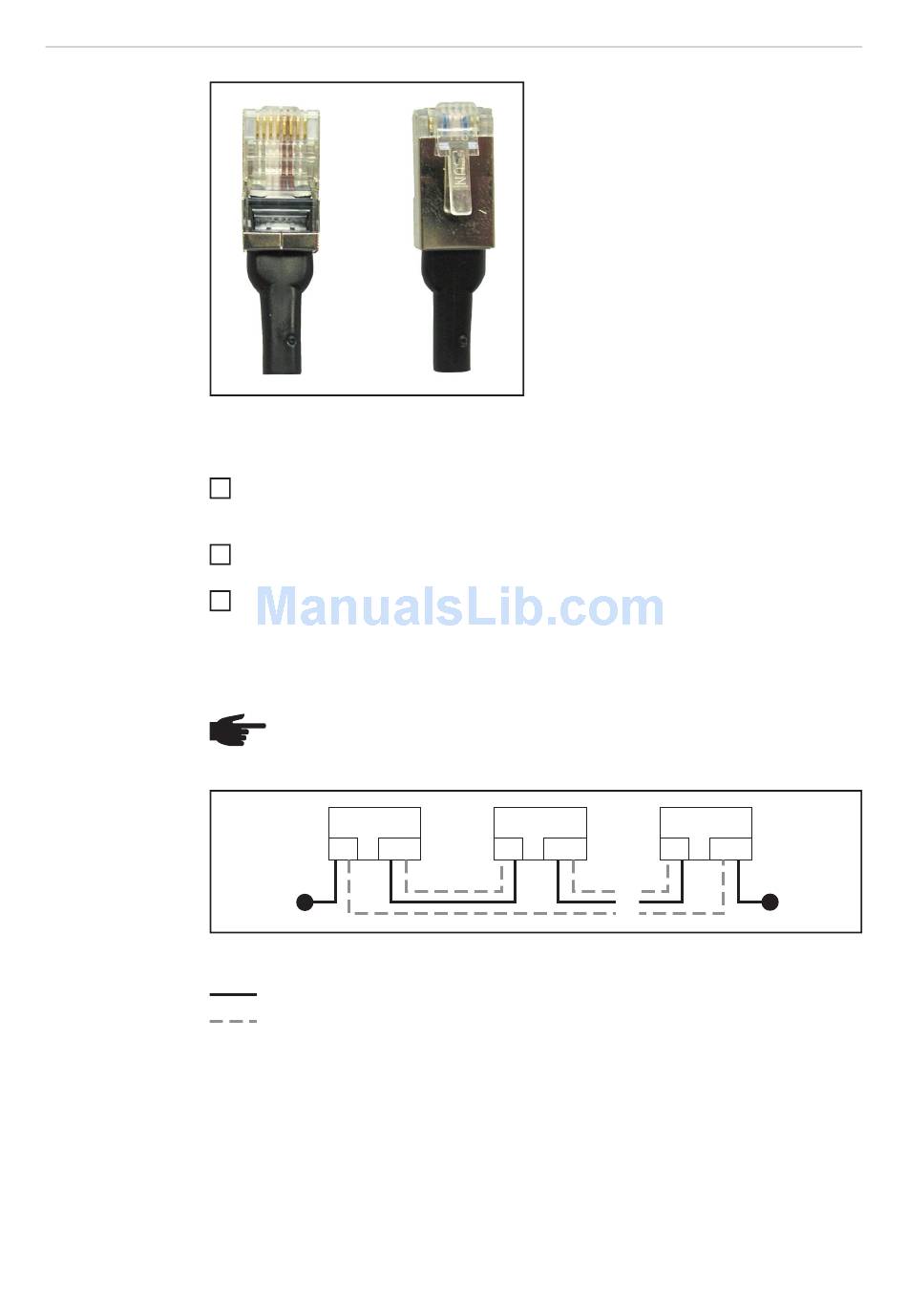

Кабельная разводка подключенных устройств Fronius Solar Net:
1
2
3
ВАЖНО! При применении концевого штекера общая длина всех соединительных
кабелей не должна превышать 1000 м.
(1)
76
С помощью указанных кабельных соединений соедините каждое гнездо «OUT»
предшествующего подключенного устройства Fronius Solar Net с гнездом «IN»
следующего подключенного устройства.
Установите концевой штекер на входе «IN» первого подключенного устройства
SolarNet.
Установите концевой штекер на выходе «OUT» последнего подключенного
устройства SolarNet.
УКАЗАНИЕ! Все входы «IN» и выходы «OUT» подключенных устройств
Fronius Solar Net должны быть закрыты кабельными соединениями или
концевыми штекерами.
1
IN OUT
(1)
Концевой штекер
Кабельная разводка с концевым штекером
Кабельная разводка без концевого штекера
В комплект поставки регистратора
данных Fronius и каждого компонента
DATCOM с функцией регистратора
данных входят два концевых штекера.
2
...
IN OUT IN
...
...
...
n
OUT
(1)
