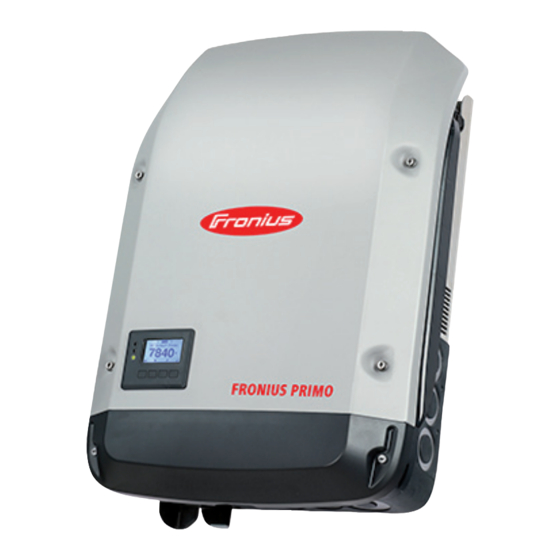

Fronius Primo 3.8-1 208-240 Operating Instructions Manual

Inverter for grid-connected photovoltaic systems
Hide thumbs Also See for Fronius Primo 3.8-1 208-240:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Operating Instructions Manual
/ Perfect Charging / Perfect Welding /
Fronius Primo 208-240
3.8-1 / 5.0-1 / 6.0-1
7.6-1 / 8.2-1
42,0410,2116
Solar Energy
007-05122014
Operating Instructions
Inverter for grid-connected photo-
voltaic systems
Instructions de service
Onduleur pour installations photo-
voltaïques connectées au réseau
Manual de instrucciones
Inversores para instalaciones foto-
voltaicas acopladas a la red

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Fronius Primo 3.8-1 208-240 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fronius Fronius Primo 3.8-1 208-240

Summary of Contents for Fronius Fronius Primo 3.8-1 208-240

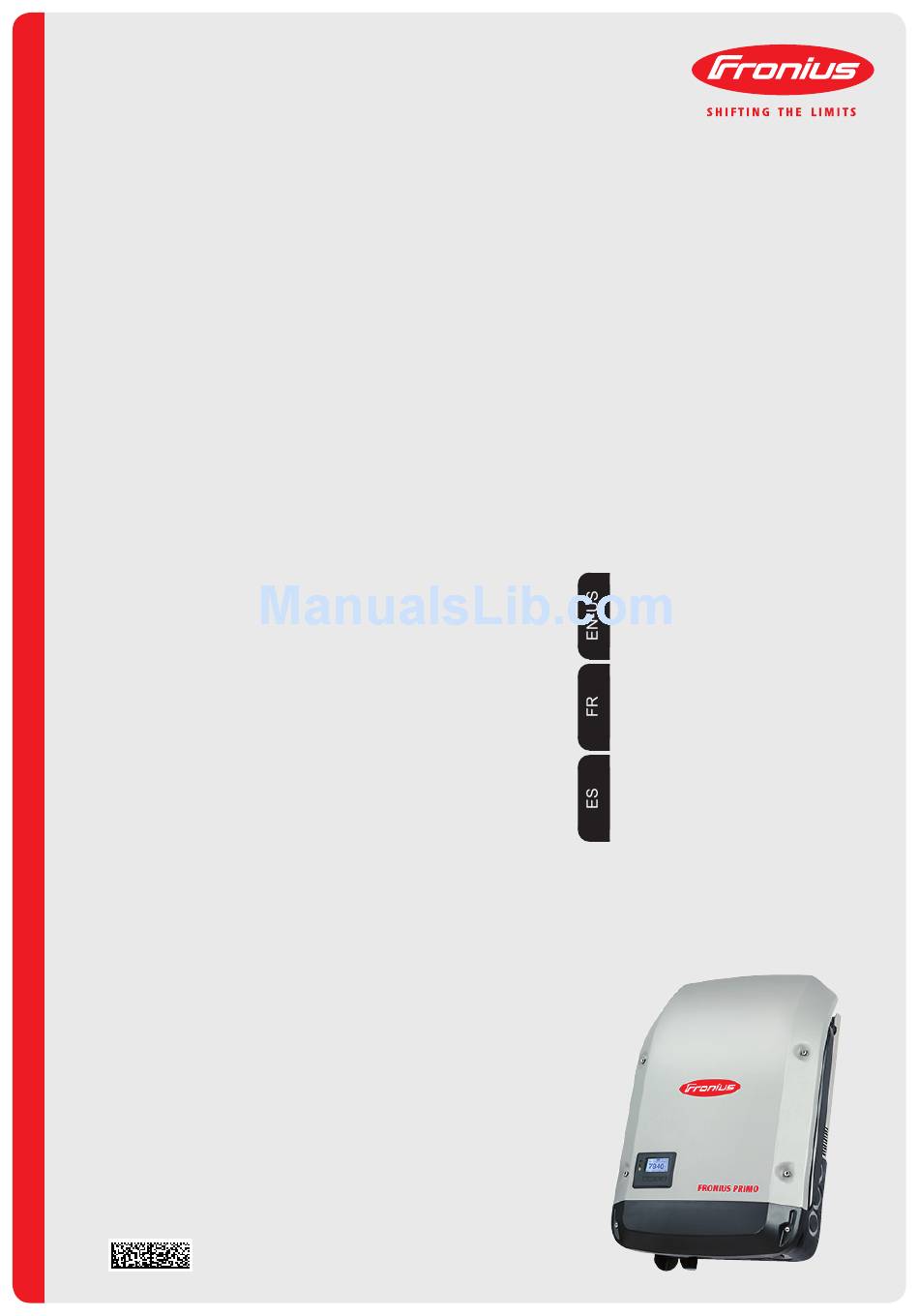

  • Page 1 / Perfect Charging / Perfect Welding / Solar Energy Operating Instructions Fronius Primo 208-240 3.8-1 / 5.0-1 / 6.0-1 Inverter for grid-connected photo- voltaic systems 7.6-1 / 8.2-1 Instructions de service Onduleur pour installations photo- voltaïques connectées au réseau Manual de instrucciones...
  • Page 3 Thank you for the trust you have placed in our company and congratulations on buying this high-quality Fronius product. These instructions will help you familiarize yourself with the product. Reading the instructions carefully will enable you to learn about the many different features it has to offer.

  • Page 5: Table Of Contents

    Fronius Solar Net and Data Interface ....................Installing Option Cards in Inverters....................... System monitoring ............................. General ..............................Starting for the First Time via the Fronius Solar.web App ..............More Information on Fronius Datamanager 2.0 ..................Keys and symbols............................Keys and Symbols ..........................
  • Page 6 Class 5 Status Codes ........................... Class 7 Status Codes ........................... Customer Service ..........................Operation in dusty environments ......................Technical Data ............................Relevant standards and directives......................Terms and conditions of warranty and disposal..................Fronius manufacturer's warranty ......................Disclaimer ............................. Disposal ..............................

  • Page 7: Safety Rules

    Safety rules General The device is manufactured using state-of-the-art technology and according to recognized safety standards. If used incorrectly or misused, however, it can cause injury or death to the operator or a third party damage to the device and other material assets belonging to the operat- ing company inefficient operation of the equipment.
  • Page 8 Qualified Service The servicing information contained in these operating instructions is intended Engineers only for the use of qualified service engineers. An electric shock can be fatal. Do not perform any actions other than those described in the documentation. This also applies to those who may be qualified. All cables and leads must be secured, undamaged, insulated and adequately dimensioned.
  • Page 9 Backup The user is responsible for backing up any changes made to the factory set- tings. The manufacturer accepts no liability for any deleted personal settings. Copyright Copyright of these operating instructions remains with the manufacturer. Text and illustrations are technically correct at the time of going to print. The right to make modifications is reserved.

  • Page 10: General

    General Device concept Device construction: Housing cover Inverter Wall bracket Connection area incl. DC main switch Data communication area Data communication cover The inverter transforms the direct current generated by the solar modules into alter- nating AC current. This alternating current is fed into your home system or into the pu- blic grid and synchronized with the voltage that is used there.

  • Page 11: Intended Use

    Fronius installation of components that are not expressly recommended or sold by Fronius. The manufacturer is not responsible for any damage resulting from improper use.

  • Page 12: Fcc / Rss Compliance

    FCC / RSS Com- pliance This device corresponds to the limit values for a digital device of class B in accordance with Part 15 of the FCC regulations. The limit values should pro- vide adequate protection against harmful interference in homes. This device creates and uses high frequency energy and can interfere with radio com- munications when not used in accordance with the instructions.

  • Page 13: Warning Notices Affixed To The Device

    / interrupter. When using such components, it is the responsibility of the system installer to en- sure that the arc detector / interrupter functions correctly. Contact Fronius Tech- nical Support for further information. Warning Notices The inverter contains and displays warning notices and safety symbols.

  • Page 14: Data Communication And Solar Net

    Fronius developed Solar Net to make these system add-ons flexible and capable of being and Data Inter- used in a wide variety of different applications. Fronius Solar Net is a data network that face enables several inverters to be linked to the system add-ons.

  • Page 15: System Monitoring

    Controlling the inverter via a ripple control signal receiver (eg reactive power setting or power setting) dynamic power reduction considering the own consumption Further information about the Fronius Data Manager 2.0 can be found online in the Fronius Data Manager 2.0 operating instructions. Starting for the NOTE! The Fronius Solar.web App makes starting Fronius Datamanager 2.0 for...
  • Page 16 Set the Fronius Solar Net master/slave switch on the Fronius Datamanager 2.0 plug- in card as required One inverter with Fronius Datamanager 2.0 = master All other inverters with Fronius Datamanager 2.0 = slave (the LEDs on the Fro- nius Datamanager 2.0 plug-in cards are off) Switch the device to service mode Inverter with Fronius Datamanager 2.0 plug-in card:...

  • Page 17: More Information On Fronius Datamanager 2.0

    Run the Solar Web Wizard and follow the instructions The Fronius Solar.web start page appears. The Fronius Datamanager 2.0 website opens. More Information Detailed information on Fronius Datamanager 2.0 can be found at: on Fronius Data- manager 2.0  http://www.fronius.com/QR-link/4204260191EA...

  • Page 18: Keys And Symbols

    Keys and symbols Keys and Sym- bols Item Description Display for displaying values, settings, and menus Control and Status LEDs General Status LED (red) indicates when a status code is shown on the display interruption of grid power feed operation during troubleshooting (the inverter is waiting to be reset or for an error to be corrected).

  • Page 19: Display

    The keys are capacitive keys; if they become wet their function may be compromised. Wipe the keys dry with a cloth if necessary to ensure optimal function. Display Power for the display comes from the AC grid voltage. The display can be available all day long depending on the setting in the Setup menu.

  • Page 20: Menu Level

    Menu level Activating Dis- Press any key. play Illumination The display illumination is activated. The SETUP menu item offers the choice between a permanently lit or permanently dark display under "Display Settings." Automatic Deacti- If no key is pressed for 2 minutes: vation of Display the display illumination turns off automatically and the inverter switches to the "NOW"...

  • Page 21: Menu Items Now, Log, And Graph

    NOW and LOG Output power (W) Grid voltage (V) Output current (A) Grid frequency (Hz) Solar voltage (V) Solar current (A) Time Time on the inverter or Fronius Solar Net ring Date Date on the inverter or Fronius Solar Net ring...
  • Page 22 Data displayed in menu item LOG: (for the current day, the current calendar year, and since using the inverter for the first time) Output energy (kWh / MWh) energy fed into the grid during the monitored period Due to the variety of different monitoring systems, there can be deviations between the readings of other metering instruments and the readings from the inverter.

  • Page 23: The Setup Menu Item

    The SETUP menu item Presetting Following commissioning, the inverter is preconfigured according to the country setup. The SETUP menu item enables you to easily customize the inverter’s preset parameters to your needs. SETUP SETUP G R A P H (Setup menu) NOTE! Because of software updates, certain functions may be available for your device but not described in these operating instructions or vice versa.

  • Page 24: General Setup Menu Item Settings

    Exiting a menu item To exit a menu item, press the "Back" G R A P H The menu level is displayed If no key is pressed for 2 minutes the inverter switches to the "NOW" menu item from anywhere within the menu level (exception: Setup menu item "Standby") the display illumination turns off the current power of feeding in is displayed.

  • Page 25: Application Example: Setting The Feed-In Tariff

    Application Ex- Select the Setup menu item "Energy ample: Setting yield" the Feed-In Tariff Press the "Enter" key The overview of values that can be select- ed is displayed. Use the "Up" or "Down" keys to select "Energy yield" Press the "Enter" key The feed-in tariff is displayed.

  • Page 26: The Setup Menu Item

    The Setup menu item Standby Manual activation/deactivation of the standby mode No power is fed into the grid. The Startup LED lights up orange. In standby mode, no other menu item can be accessed or set in the menu level. The automatic switching to the "NOW"...

  • Page 27: Datcom

    The USB stick can be removed: when OK is displayed when the "Data Transfer" LED is no longer flashing or illuminated Software update For updating inverter software using a USB stick. IMPORTANT! Firmware may only be updated by Fronius Service Technicians or Fronius Service Partners.
  • Page 28 Procedure: Download the "froxxxxx.upd" update file (e.g., at http://www.fronius-usa.com; xxxxx stands for the respective version number) NOTE! To ensure problem-free updates of inverter software, the USB stick should have no hidden partitions and no encryption (see section "Suitable USB Sticks).

  • Page 29: Relay

    IMPORTANT! The time must be set correctly in order for the logging function to work prop- erly. Relay Activate Relay, Relay Settings, Relay Test Setting range Relay Mode / Relay Test / Switch on Point* / Switch off Point* * only shown if the 'E-manager' function has been activated under "Relay Mode." Relay Mode For selection of the various functions of the potential-free switching contact in the data communications area:...

  • Page 30: Time / Date

    Activate / deactivate automatic daylight saving time adjustment NOTE! Only use the function for automatic daylight saving time adjustment when there are no LAN or WLAN-compatible system components in a Fronius Solar Net ring (e.g., Fronius Datalogger Web, Fronius Datamanager).
  • Page 31 Solar Net components are connected. OFF: No DATCOM operation at night, the inverter requires no AC power to supply Solar Net. The display is deactivated at night; the Fronius Datamanager is not avail- able. Contrast set contrast on the display Setting range 0–10...

  • Page 32: Energy Yield

    Energy Yield Setting an OFFSET value for the Total energy display a measurement correction value for the day, year and total energy display the currency the feed-in tariff Setting range E-meter offset/E-meter calibration/Currency/Feed-in tariff E-meter offset Specification of a value for the energy supplied that is added to the currently supplied en- ergy (e.g., the transfer value when an inverter is replaced) Unit Wh/kWh/MWh...

  • Page 33: Arc Detection

    Arc Detection for checking arc detection/interruption Setting range ArcDetector Status/Start Self-test Arc.det. Status displays the current status of arc detection/interruption Start Self-test self-test to check whether the inverter interrupts grid power feed operation when an arc is detected. Test procedure: Select "Arc Detection"...

  • Page 34: The Info Menu Item

    The INFO menu item INFO INFO (information on device and software) Measured values Measured values Display range: PV Iso. / U PV1 / U PV2 / GVDPR / Fan #1 LT status Grid status PV Iso. Insulation resistance of the PV system (for ungrounded solar modules and for solar modules grounded at the negative pole) U PV1...

  • Page 35: Device Information

    Device Informa- Used to display settings relevant to a power supply company. The displayed values de- tion pend on the respective country setup or device-specific inverter settings. Display range General/Country-specific setting/MPP tracker/Grid monitoring/ Grid voltage limits/Grid frequency limits/Q-mode/AC output lim- it/AC voltage derating General: Device type...

  • Page 36: Version

    Reduction gradient used to reduce the power. Example: 10% per volt exceeding the GVDPRe threshold. Message Allows info messages to be sent via Fronius Solar Net Version Display of version number and serial number of the PC boards installed in the inverter (e.g.,...

  • Page 37: Switching The Key Lock On And Off

    Switching the key lock on and off General The inverter comes equipped with a ‘Key lock’ function. When the ‘Keylock’ function is active, the Setup menu cannot be accessed, e.g., to protect against setup data being changed by accident. You must enter code 12321 to activate / deactivate the ‘Key lock’ function. Switching the Key Press the "Menu"...

  • Page 38: Usb Stick As A Data Logger And For Updating Inverter Software

    FAT12 FAT16 FAT32 Fronius recommends that the USB stick only be used for recording logging data or for up- dating the inverter software. USB sticks should not contain any other data. USB symbol on the inverter display, e.g., in the "NOW" display mode:...

  • Page 39: Usb Stick For Updating Inverter Software

    NOTE! Please be aware that in outdoor applications the USB stick may only func- tion in a limited temperature range. Make sure, for example, that the USB stick will also function at low temperatures for outdoor applications. USB Stick for Up- The USB stick can be used to help end customers update inverter software via the USB dating Inverter menu item in the SETUP menu item: the update file is first saved on the USB stick and then...

  • Page 40: The Basic Menu

    The Basic menu General The following important parameters are set in the Basic menu for the installation and op- eration of the inverter: DC operating mode Insulation settings Fixed voltage Temperature warning MPPT1 / MPPT2 initial voltage TOTAL reset USB logbook Event meter Accessing the Press the "Menu"...

  • Page 41: Items In The Basic Menu

    Items in the Basic The Basic menu contains the following items: Menu MPP Tracker 1 DC Tracking Mode: MPP AUTO MPP USER Dyn. Peak Manager: ON / OFF Fix PV Voltage: For entering the fixed voltage, 150 - 800 V MPPT1 Start Voltage: For entering the MPPT1 initial voltage, 150 - 800 V MPP Tracker 2...
  • Page 42 SMS / Relay Event Delay: For entering the delay time from when an SMS is sent or from when the relay should switch 900–86400 seconds Event Counter: For entering the number of errors following which an SMS is sent or the relay should switch: 10–255 Insulation settings...

  • Page 43: Status Diagnosis And Troubleshooting

    Status Diagnosis and Troubleshooting Displaying Sta- Your inverter is equipped with a self diagnostic system that automatically identifies a large tus Codes number of possible operation issues by itself and displays them on the screen. This en- ables you to know immediately if there are any malfunctions in the inverter, the photovoltaic system or any installation or operating errors.

  • Page 44: Class 3 Status Codes

    The test is repeated. The inverter disconnects from Arc detector self test failed If the status code persists: the grid. contact a Fronius-trained ser- vice technician. Arc detector current sensor de- If status code persists: contact The inverter disconnects from...

  • Page 45: Class 4 Status Codes

    Fronius-trained service tech- Startup phase. nician. DC input voltage for MPPT 2 too high Class 4 Status Class 4 status codes may require the intervention of a trained Fronius service technician. Codes Code Description Details Rectification No internal communication with power stage set.
  • Page 46 Inverter does not feed energy on); update inverter firmware; Software problem into the grid. If status code persists: contact a Fronius-trained service tech- nician. Function incompatibility (one or more PC boards in the in- The inverter will automatically Update inverter firmware;...

  • Page 47: Class 5 Status Codes

    Inverter does not feed energy If status code persists: DCfix is outside of valid range into the grid. contact a Fronius-trained ser- vice technician. Carry out AC reset (switch au- tomatic circuit breaker off and Inverter does not feed energy on);...

  • Page 48: Class 7 Status Codes

    Acknowledge status code. EEPROM was reinitialized or Warning message is shown on If status code persists: contact EEPROM is defective the display. a Fronius-trained service tech- nician. Initialization error – USB stick Check or replace the USB is not supported stick.

  • Page 49: Customer Service

    (max. 750 W) display Customer Service IMPORTANT! Please contact your Fronius dealer or a Fronius-trained service technician if an error appears frequently or for a long period of time an error appears that is not listed in the tables...

  • Page 50: Operation In Dusty Environments

    Operation in When operating the inverter in extremely dusty environments: dusty environ- when necessary, clean the cooling elements and fan on the back of the inverter and the ments supply air openings in the wall bracket using clean compressed air.

  • Page 51: Technical Data

    Technical Data Fronius Primo 3.8-1 208-240 5.0-1 208-240 6.0-1 208-240 Input data MPP voltage range 200 - 800 V 240 - 800 V 240 - 800 V Initial voltage 150 V Max. input voltage 1000 V at 1000 W/m² / 57.2°F (14 °C) in an open circuit...
  • Page 52 Fronius Primo 3.8-1 208-240 5.0-1 208-240 6.0-1 208-240 General data Maximum efficiency 97.9 % CEC efficiency at 208 V 96.0 % 96.5 % 96.5 % at 220 V 95.5 % 96.5 % 96.5 % at 240 V 95.5 % 96.5 % 96.5 %...
  • Page 53 Fronius Primo 7.6-1 208-240 8.2-1 208-240 Input data MPP voltage range 250 - 800 V 270 - 800 V Initial voltage 150 V Max. input voltage 1000 V at 1000 W/m² / 57.2°F (14 °C) in an open circuit Nominal input voltage...

  • Page 54: Relevant Standards And Directives

    Fronius Primo 7.6-1 208-240 8.2-1 208-240 CEC efficiency at 208 V 97.0 % 97.0 % at 220 V 97.0 % 97.0 % at 240 V 97.0 % 97.0 % Night self-consumption at 208 V 0.4 W 0.4 W at 220 V 0.6 W...

  • Page 55: Terms And Conditions Of Warranty And Disposal

    Damages claims against Fronius are excluded unless they are based on gross negligence or willful intent on the part of Fronius. The installer and the operator shall comply with the safety rules given by Fronius and re- gional applicable guidelines, standards, and regulations in connection with work on photo- voltaic systems.

  • Page 57 Nous vous remercions de la confiance que vous nous témoignez et nous vous félicitons d'avoir acquis ce produit Fronius de haute qualité technique. Les présentes Instructions de service doivent vous permettre de vous familiariser avec ce produit. Par une lecture atten- tive, vous apprendrez à...
  • Page 59 Surveillance d'isolation ......................... Détection / interruption d'arc électrique ....................Avertissements sur l'appareil ........................ Communication de données et Solar Net ....................Fronius Solar Net et le transfert de données ..................Installation des cartes d'option dans l'onduleur ..................Surveillance des installations ........................Généralités............................
  • Page 60 Fonctionnement dans des environnements soumis à un fort dégagement de poussières ....105 Caractéristiques techniques........................106 Normes et directives appliquées......................109 Conditions de garantie et élimination......................110 Garantie d'usine Fronius ........................110 Clause de non-responsabilité ....................... 110 Élimination des déchets ........................110...

  • Page 61: Consignes De Sécurité

    Consignes de sécurité Généralités Cet appareil est fabriqué selon l'état actuel de la technique et conformément aux règles techniques de sécurité en vigueur. Cependant, en cas d'erreur de manipulation ou de mauvaise utilisation, il existe un risque de blessure et de mort pour l'utilisateur ou des tiers, de dommages pour l'appareil et les autres biens de l'exploitant, d'inefficacité...
  • Page 62 Personnel quali- Les informations de service contenues dans les présentes Instructions de ser- fié vice sont exclusivement destinées au personnel technique qualifié. Un choc électrique peut être mortel. N'effectuez pas d'opérations autres que celles in- diquées dans les Instructions de service. Ceci s'applique même si vous pos- sédez les qualifications correspondantes.
  • Page 63 Sûreté des don- L'utilisateur est responsable de la sûreté des données liées à des modifica- nées tions par rapport aux réglages d'usine. Le fabricant décline toute responsabi- lité en cas de perte de réglages personnels. Droits d'auteur Les droits de reproduction des présentes Instructions de service sont réservés au fabricant.

  • Page 64: Généralités

    Généralités Concept d'appa- Structure de l'appareil : reil Couvercle du boîtier Onduleur Support mural Zone de raccordement avec inter- rupteur principal DC Zone de communication de données Capot de la zone de communicati- on de données L'onduleur transforme le courant continu généré...

  • Page 65: Utilisation Conforme À La Destination

    « Advanced Grid Features » (fonctions de réseau avancées). Pour « Field adjus- plus d'informations à ce sujet, veuillez contacter le support technique Fronius à l'adresse table trip points » e-mail : pv-us@fronius.com.

  • Page 66: Conformité Fcc / Rss

    Conformité FCC / Cet appareil correspond aux valeurs limites imposées par la partie 15 des dispositions FCC pour un appareil numérique de classe B. Ces valeurs li- mites ont pour but d'apporter une protection appropriée contre les perturba- tions nocives dans les locaux d'habitation. Cet appareil produit et utilise de l'énergie à...

  • Page 67: Avertissements Sur L'appareil

    Lorsque de tels composants sont utilisés, l'installateur est responsable du bon fonctionnement du système de détection / interruption d'arc électrique. Contacter le Support Technique Fronius pour plus d'informations. Avertissements Des avertissements et symboles de sécurité figurent sur et dans l'onduleur. Ces avertisse- sur l'appareil ments et symboles de sécurité...

  • Page 68: Communication De Données Et Solar Net

    Le Fronius Solar Net est un système de bus à topologie en anneau. Pour que un ou plu- sieurs onduleurs reliés dans le Fronius Solar Net puissent communiquer avec une exten- sion de système, un câble adapté suffit.

  • Page 69: Surveillance Des Installations

    IMPORTANT ! Les onduleurs Fronius IG, Fronius IG Plus, Fronius IG Plus V, Fronius IG Plus A, Fronius CL, Fronius CL USA et Fronius IG 300 - 500 doivent toujours se trouver au début ou à la fin du circuit Fronius Solar Net.
  • Page 70 Uniquement pour le Fronius Galvo / Fronius Symo / Fronius Primo ou en cas de mise en réseau de plusieurs onduleurs dans Fronius Solar Net : Positionner correctement le commutateur Maître / Esclave Fronius Solar Net sur la carte enfichable Fronius Datamanager 2.0 un onduleur avec Fronius Datamanager 2.0 = Maître...

  • Page 71: Informations Complémentaires Concernant Le Fronius Datamanager 2.0

    Exécuter l'assistant Solar Web et suivre les instructions. La page d'accueil Fronius Solar.web s'affiche. La page Web du Fronius Datamanager 2.0 s'affiche. Informations Vous trouverez des informations complémentaires concernant le Fronius Datamanager complémentaires 2.0 à l'adresse : concernant le Fronius Datama- nager 2.0...

  • Page 72: Éléments De Commande Et Voyants

    Éléments de commande et voyants Éléments de com- mande et voyants Pos. Description Écran pour l'affichage des valeurs, paramètres et menus DEL de contrôle et d'état DEL d'état général (rouge) allumée si un message d'état est affiché à l'écran en cas d'interruption du mode d'injection dans le réseau durant le traitement d'une erreur (l'onduleur attend une validation ou l'éli- mination d'une erreur survenue) DEL de démarrage (orange)

  • Page 73: Écran

    Pos. Description Touche « Menu / Echap » pour passer au niveau de menu pour quitter le menu Setup Touche « Entrée » pour confirmer une sélection Les touches sont capacitives, le contact avec de l'eau peut altérer leur fonctionnement. Pour un fonctionnement optimal des touches, les essuyer avec un tissu sec.

  • Page 74: Le Niveau Menu

    Le niveau menu Activation de Appuyer sur une touche quelconque l'éclairage de l'écran L'éclairage de l'écran est activé. Le point de menu Setup permet de paramétrer un éclairage d'écran constamment al- lumé ou constamment éteint sous l'entrée « Paramètres écran ». Désactivation au- Si aucune touche n'est actionnée pendant 2 minutes, tomatique de...

  • Page 75: Les Points De Menu Actuel, Log Et Graphe

    Tension du secteur (V) Courant de sortie (A) Fréquence de réseau (Hz) Tension solaire (V) Courant solaire (A) Heure Heure sur l'onduleur ou dans le circuit Fronius Solar Net Date Date sur l'onduleur ou dans le circuit Fronius Solar Net...
  • Page 76 Valeurs affichées dans le point de menu LOG : (pour la journée en cours, l'année en cours et depuis la première mise en service de l'on- duleur) Énergie injectée (kWh / MWh) énergie injectée dans le réseau durant la période considérée En raison des différentes procédures de mesure, il peut exister des écarts entre les va- leurs mesurées avec différents appareils.

  • Page 77: Le Point De Menu Setup

    Le point de menu SETUP Configuration L'onduleur est préconfiguré par défaut pour une utilisation immédiate. Aucune préconfigu- ration n'est nécessaire pour le mode d'injection dans le réseau entièrement automatique. Le point de menu SETUP permet de modifier très facilement la configuration initiale de l'onduleur afin de l'adapter aux souhaits et exigences spécifiques de l'utilisateur.
  • Page 78 Naviguer entre les entrées Parcourir les entrées disponibles à l'aide des touches « haut » et « bas » Exemple : Point de menu « Point d'accès WiFi » Quitter une entrée Pour sortir d'une entrée, appuyer sur la touche « Retour » Le niveau de menu s'affiche Si aucune touche n'est activée pendant 2 minutes, l'onduleur passe au point de menu «...

  • Page 79: Configuration Des Entrées De Menu - Généralités

    Configuration des Accéder au point de menu SETUP entrées de menu Sélectionner l'entrée souhaitée à l'aide des touches « haut » et « bas » – généralités Appuyer sur la touche « Entrée » La première position de la valeur à Les paramètres disponibles configurer clignote : s'affichent :...
  • Page 80 La vue d'ensemble des valeurs configu- rables s'affiche. Sélectionner « Tarif d'injection » à l'aide des touches « haut » et « bas » Appuyer sur la touche « Entrée » Le tarif d'injection s'affiche Le chiffre des dizaines clignote. Sélectionner une valeur pour le chiffre des dizaines à...

  • Page 81: Les Entrées Du Menu Setup

    Les entrées du menu Setup Veille Activation / désactivation manuelle du mode Veille Il n'y a pas d'injection dans le réseau. La DEL de démarrage est allumée en orange. En mode de service Veille, aucun autre point de menu ne peut être affiché ou confi- guré...

  • Page 82: Point D'accès Wifi

    Point d'accès Pour activer / désactiver le point d'accès WiFi (par ex. pour l'établissement d'une surveil- WiFi lance des installations) Plage de réglage Point d'accès WiFi [arrêté] Activer PA WiFi ? Pour activer le point d'accès WiFi Appuyer sur la touche «...

  • Page 83: Usb

    Fronius ou un Fronius Service Partner. Procédure : Télécharger le fichier de mise à jour « froxxxxx.upd » (par ex. sous http://www.fronius-usa.com ; xxxxx représente le numéro de version cor- respondant) REMARQUE! Pour une actualisation sans problème du logiciel de l'onduleur, la clé...

  • Page 84: Relais

    Après la copie, l'onduleur actualise l'un après l'autre les modules électroniques requis. « MISE A JOUR », le module concerné ainsi que l'avancement en % de l'actualisation s'af- fichent. En dernier lieu, l'onduleur actualise l'écran. L'écran reste sombre pendant env. 1 minute, les DEL d'état et de contrôle clignotent. Une fois la mise à...

  • Page 85: Heure / Date

    Fonction Alarme : Permanent / Commutation du contact sans potentiel pour des codes de service du- TOUT : rables et temporaires (par ex. brève interruption du mode d'injection dans le réseau, un code de service apparaît un certain nombre de fois par jour –...

  • Page 86: Paramètres De L'écran

    REMARQUE! Utiliser la fonction de changement d'heure été/hiver automatique uniquement lorsqu'aucun composant périphérique compatible LAN ou WiFi ne se trouve dans un circuit Fronius Solar Net (par ex. Fronius Datalogger Web, Fronius Datamanager). Si des composants périphériques compatibles LAN ou WiFi sont présents, confi- gurer cette fonction sur l'interface Web des composants périphériques.

  • Page 87: Gain D'énergie

    Contraste Configuration du contraste de l'écran. Plage de réglage 0 - 10 Réglage usine Comme le contraste est dépendant de la température, la configuration du point du menu « Contraste » peut s'avérer nécessaire lorsque les conditions environnementales sont changeantes. Éclairage Configuration de l'éclairage de l'écran.

  • Page 88: Ventilateur

    Tarif d'injection Configuration du taux de facturation pour le paiement de l'énergie injectée Plage de réglage 2 chiffres, 3 décimales Réglage usine (en fonction du Setup pays) Ventilateur Pour contrôler la fonctionnalité du ventilateur Plage de réglage Test ventilateur n°1 / Test ventilateur n°2 Sélectionner le Test ventilateur n°1 à...

  • Page 89: Le Point De Menu Info

    Le point de menu INFO INFOS INFOS (Informations concernant l'appareil et le logiciel) Valeurs de me- Valeurs de me- Plage d'affichage : PV Iso. / U PV1 / U PV2 / GVDPR / Venti- sure sure lateur n°1 État EP État du réseau PV Iso.

  • Page 90: Informations Sur L'appareil

    Informations sur Pour l'affichage des paramètres importants pour un distributeur d'électricité. Les valeurs l'appareil affichées dépendent du Setup pays correspondant ou des réglages spécifiques à l'ondu- leur. Plage d'affichage Généralités / Réglages pays / Tracker MPP / Surveillance ré- seau / Limites tens. réseau / Limites fréq. réseau / Mode Q / Li- mite puissance AC / Derating tension AC Généralités : Type d'appareil...

  • Page 91: Version

    Degré de réduction de la puissance, par ex. : 10 % par volt au- delà du seuil GVDPRe Message Active l'envoi d'un message d'information via Fronius Solar Net Version Affichage des numéros de version et de série des circuits imprimés installés dans l'ondu- leur (par ex.

  • Page 92: Activer/Désactiver Le Verrouillage Des Touches

    Activer/désactiver le verrouillage des touches Généralités L'onduleur est équipé de la fonction Verrouillage des touches (Setup Lock). Lorsque la fonction « Setup Lock » est activée, il n'est pas possible d'afficher le menu Se- tup, p. ex. empêcher toute modification involontaire de données de setup. Pour activer/désactiver la fonction «...
  • Page 93 « Verrouillage touches » s'affiche dans le menu « VERR. ». Activer ou désactiver le verrouillage des touches à l'aide des touches « haut » et « bas » : ON = la fonction de verrouillage des touches est activée (il n'est pas pos- sible d'accéder au point de menu Se- tup) OFF = la fonction de verrouillage des...

  • Page 94: Clé Usb En Tant Que Datalogger Et Pour Actualiser Le Logiciel De L'onduleur

    Les données de logging enregistrées sur la clé USB peuvent à tout moment être importées dans le logiciel Fronius Solar.access via le fichier FLD loggé, être visualisées directement dans des programmes de fournisseurs tiers (par ex. Mi- crosoft® Excel) via le fichier CSV loggé.

  • Page 95: Clé Usb Pour L'actualisation Du Logiciel De L'onduleur

    Symbole USB sur l'écran de l'onduleur, par ex. en mode d'affichage « ACTUEL » : Lorsque l'onduleur reconnaît une clé USB, le symbole USB s'affiche en haut à droite de l'écran. Lors de la connexion d'une clé USB, véri- fier que le symbole USB est bien affiché (il peut éventuellement clignoter).

  • Page 96: Le Menu Basic

    Le menu Basic Généralités Le menu Basic permet de configurer les paramètres suivants, essentiels pour l'installation et le fonctionnement de l'onduleur : Mode de service DC Paramètres d'isolation Tension fixe Avertissement température Tension de départ MPPT1 / MPPT2 Reset TOTAL Journal USB Compteur d'événements Accéder au menu...

  • Page 97: Les Entrées Du Menu Basic

    Les entrées du Le menu Basic contient les entrées suivantes : menu Basic Tracker MPP 1 Mode service DC : MPP AUTO FIXE MPP USER (Utilisateur) Dyn. Peak Manager: : ON / OFF Tension fixe : Pour la saisie de la tension fixe, 150 - 800 V Tens.
  • Page 98 SMS / Relais Tempo événement : Pour la saisie du temps de retard à partir duquel un SMS est envoyé ou le relais doit commuter : 900 - 86 400 secondes Compteur d'événements : Pour la saisie du nombre d'erreurs à partir duquel un SMS est envoyé ou le relais doit commuter : 10 - 255 Paramètres isolat.

  • Page 99: Diagnostic D'état Et Élimination Des Défauts

    Diagnostic d'état et élimination des défauts Affichage de mes- L'onduleur possède un système d'autodiagnostic capable de reconnaître un grand nombre sages d'état de pannes possibles qu'il affiche à l'écran. Il est ainsi possible de trouver rapidement les dysfonctionnements sur l'onduleur et l'installation photovoltaïque ainsi que les erreurs d'installation ou de commande.

  • Page 100: Messages D'état - Classe 2

    Si ce message d'état s'affiche a échoué réseau. durablement : contacter un technicien de maintenance for- mé par Fronius. Le capteur de courant de la dé- Si ce message d'état s'affiche tection d'arc est défectueux durablement : contacter un L'onduleur se déconnecte du technicien de maintenance for- réseau.

  • Page 101: Messages D'état - Classe 3

    : contacter le L'onduleur recommence une technicien de maintenance for- Surintensité (DC) phase de démarrage. mé par Fronius. Au besoin, souffler de l'air dans les ouvertures pour l'air de re- Surcharge thermique étage de Brève interruption du mode froidissement et les éléments puissance d'injection dans le réseau en...

  • Page 102: Messages D'état - Classe 5

    Messages d'état – Les messages d'état de la classe 4 exigent, pour certains, l'intervention d'un technicien de classe 4 maintenance formé par Fronius. Code Description Comportement Solution Communication impossible avec l'étage de puissance Capteur de température de Lorsque cela est possible, l'on- Si ce message d'état s'affiche...
  • Page 103 à un remplacement technicien de maintenance for- connexion. de circuit imprimé) mé par Fronius Si ce message d'état s'affiche Tension de circuit intermé- L'onduleur n'injecte aucun cou- durablement : contacter un diaire trop faible ou asymé- rant dans le réseau.
  • Page 104 Code Description Comportement Solution Capteur de l'unité de surveil- lance des courants résiduels défectueux Si ce message d'état s'affiche Mise à la terre du module so- L'onduleur n'injecte aucun cou- constamment, prendre contact laire, erreur d'isolation (liaison rant dans le réseau. avec le monteur de l'installa- entre module solaire et mise à...

  • Page 105: Messages D'état - Classe 7

    Setup. numéro attribué en double) Acquitter le message d'état ; Si ce message d'état s'affiche EEPROM réinitialisée ou dé- Affichage d'un message durablement : contacter le fectueuse d'avertissement sur l'écran. technicien de maintenance for- mé par Fronius.
  • Page 106 Si ce message d'état s'affiche Surintensité sur la clé USB durablement : contacter le technicien de maintenance for- mé par Fronius. Insérer ou vérifier la clé USB. Si ce message d'état s'affiche Affichage d'un message Pas de clé USB connectée durablement : contacter le d'avertissement sur l'écran.

  • Page 107: Service Clientèle

    été activée (max. reur sur l'écran. 750 W) Service clientèle IMPORTANT! Contacter un revendeur Fronius ou un technicien de maintenance formé par Fronius si une erreur apparaît fréquemment ou durablement un erreur apparaît qui ne figure pas dans le tableau Fonctionnement En cas de fonctionnement de l'onduleur dans des environnements soumis à...

  • Page 108: Caractéristiques Techniques

    Caractéristiques techniques Fronius Primo 3.8-1 208-240 5.0-1 208-240 6.0-1 208-240 Données d'entrée Plage de tension MPP 200 - 800 V 240 - 800 V 240 - 800 V Tension de départ 150 V Tension d'entrée max. 1000 V pour 1 000 W/m² / 57.2 °F (14 °C) à vide Tension d'entrée nominale...
  • Page 109 Fronius Primo 3.8-1 208-240 5.0-1 208-240 6.0-1 208-240 Données générales Rendement maximal 97,9 % Rendement CEC pour 208 V 96,0 % 96,5 % 96,5 %- pour 220 V 95,5 % 96,5 % 96,5 % pour 240 V 95,5 % 96,5 %...
  • Page 110 Fronius Primo 7.6-1 208-240 8.2-1 208-240 Données d'entrée Plage de tension MPP 250 - 800 V 270 - 800 V Tension de départ 150 V Tension d'entrée max. 1000 V pour 1 000 W/m² / 57.2 °F (14 °C) à vide Tension d'entrée nominale...

  • Page 111: Normes Et Directives Appliquées

    Fronius Primo 7.6-1 208-240 8.2-1 208-240 Rendement maximal 97,9 % Rendement CEC pour 208 V 97,0 % 97,0 % pour 220 V 97,0 % 97,0 % pour 240 V 97,0 % 97,0 % Auto-consommation pendant la nuit pour 208 V...

  • Page 112: Conditions De Garantie Et Élimination

    Clause de non- Tout droit à dommages et intérêts à l'égard de Fronius est exclu dans la mesure où aucune responsabilité violation intentionnelle ou par suite d'une négligence grave de la part de Fronius n'est constatée.
  • Page 113 Le agradecemos su confianza y queremos felicitarle por la adquisición de este producto de Fronius de alta calidad técnica. El presente manual le ayudará a familiarizarse con el producto. Una lectura detenida del manual le permitirá conocer las múltiples posibilidades de su producto de Fronius.
  • Page 115 Montar las tarjetas opcionales en el inversor..................122 Supervisión del equipo..........................123 Generalidades............................123 Primera puesta en marcha mediante la Fronius Solar.web App............123 Información más detallada sobre el Fronius Datamanager 2.0 ............126 Elementos de manejo e indicaciones ......................127 Elementos de manejo e indicaciones ....................
  • Page 116 Servicio en entornos con fuerte generación de polvo................162 Datos técnicos ............................163 Normas y directivas tenidas en cuenta ....................166 Cláusulas de garantía y eliminación ......................167 Garantía de fábrica de Fronius ......................167 Exclusión de responsabilidad ....................... 167 Eliminación............................167...

  • Page 117: Normativa De Seguridad

    Normativa de seguridad Generalidades El equipo ha sido fabricado según el estado de la técnica y las reglas recono- cidas relacionadas con la seguridad. No obstante, cualquier manejo incorrec- to o uso inadecuado implica un peligro para: La integridad física y la vida del operario o de terceras personas. El equipo y otros valores materiales de la empresa explotadora.
  • Page 118 Personal cualifi- La información de servicio en este manual de instrucciones está destinada ex- cado clusivamente a personal técnico cualificado. Una descarga eléctrica puede ser mortal. No realizar actividades diferentes a las que se indican en la docu- mentación. Lo mismo es aplicable cuando el personal está cualificado a tal fin. Todos los cables y líneas deben estar fijados, intactos, aislados y tener una dimensión suficiente.
  • Page 119 Protección de da- El usuario es responsable de la salvaguardia de datos de las modificaciones frente a los ajustes de fábrica. El fabricante no es responsable en caso de que se borren los ajustes personales. Derechos de au- Los derechos de autor respecto al presente manual de instrucciones son pro- piedad del fabricante.

  • Page 120: Generalidades

    Generalidades Concepto del sis- Construcción del equipo: tema Tapa de la caja Inversor Soporte mural Zona de conexión incluyendo el in- terruptor principal CC Zona de comunicación de datos Cubierta de la comunicación de da- El inversor convierte la corriente continua generada por los módulos solares en corri- ente alterna.

  • Page 121: Utilización Prevista

    El inversor está equipado con los denominados "Field adjustable trip points" y las "Advan- bre "Field adjus- ced Grid Features". Para información más detallada, rogamos que se ponga en contacto table trip points" con el "Soporte técnico de Fronius" en la siguiente dirección de correo electrónico: pv- y "Advanced Grid us@fronius.com. Features"...

  • Page 122: Fcc / Rss Compliance

    FCC / RSS Com- pliance Este equipo ha sido verificado y cumple los valores límite de un equipo di- gital de la clase B según la parte 15 de las disposiciones FCC. Estos valores límite pretenden garantizar una protección adecuada frente a perturbacio- nes perjudiciales en espacios residenciales.

  • Page 123: Advertencias En El Equipo

    En caso de utilización de estos cables CC, es responsabilidad del instalador de la instalación procurar que la detección/interrupción de arco voltaico funcione. Póngase en contacto con el soporte técnico de Fronius para información más de- tallada. Advertencias en Tanto en el inversor como dentro del mismo hay advertencias y símbolos de seguridad.

  • Page 124: Comunicación De Datos Y Solar Net

    Fronius ha desarrollado Fronius Solar Net para facilitar la aplicación individual de las ex- y conexión de da- tensiones del sistema. Fronius Solar Net es una red de datos que permite vincular varios inversores con las extensiones del sistema. Fronius Solar Net es un sistema de bus con topología de circuito. Para la comunicación de uno o varios inversores conectados en Fronius Solar Net con una extensión del sis-...

  • Page 125: Supervisión Del Equipo

    Para la primera puesta en marcha del Fronius Datamanager 2.0 es necesario que la tarjeta enchufable Fronius Datamanager 2.0 esté instalada en el inversor, que haya una Fronius Datamanager Box 2.0 en el circuito de Fronius Solar Net. ¡IMPORTANTE! Para establecer la conexión con el Fronius Datamanager 2.0, es necesa- rio que el correspondiente dispositivo final (por ejemplo, ordenador portátil, tableta, etc.)
  • Page 126 IG Plus A, Fronius CL, Fronius CL USA y Fronius IG 300 - 500 deben encontrarse siempre al comienzo o al final del circuito de Fronius Solar Net. Solo en caso de Fronius Galvo / Fronius Symo / Fronius Primo y si hay varios inver-...
  • Page 127 ¡Es obligatorio ejecutar el asistente de Fronius Solar.web! Si fuera necesario, ejecutar el asistente técnico y seguir las instrucciones Ejecutar el asistente de Fronius Solar.web y seguir las instrucciones Se muestra la página de inicio de Fronius Solar.web. Se muestra la página web del Fronius Datamanager 2.0.

  • Page 128: Información Más Detallada Sobre El Fronius Datamanager 2.0

    Información más Si desea información más detallada sobre el Fronius Datamanager 2.0: detallada sobre el Fronius Datama- nager 2.0  http://www.fronius.com/QR-link/4204260191ES...

  • Page 129: Elementos De Manejo E Indicaciones

    Elementos de manejo e indicaciones Elementos de ma- nejo e indicacio- Pos. Descripción Pantalla Para indicar valores, ajustes y menús LED de control y de estado El LED de estado general (rojo) está iluminado cuando: Se muestra un mensaje de estado en la pantalla Se produce una interrupción del suministro de energía a la red Durante la solución de errores (el inversor está...

  • Page 130: Pantalla

    Pos. Descripción Tecla "Menú/Esc" Para cambiar el nivel del menú Para salir del menú de configuración Tecla "Enter" Para confirmar una selección Las teclas son pulsadores capacitivos por lo que cualquier humectación con agua puede mermar la función de las teclas. Para un funcionamiento óptimo de las teclas deben se- carse las teclas con un paño si fuera necesario.

  • Page 131: El Nivel Del Menú

    El nivel del menú Activar la ilumina- Pulsar cualquier tecla ción de la pantalla Se activa la iluminación de la pantalla. En el punto de menú CONFIG existe la posibilidad de ajustar una iluminación de la pantalla que está constantemente iluminada o apagada. Desactivación au- Si durante 2 minutos no se pulsa ninguna tecla, tomática de la ilu-...

  • Page 132: Los Puntos De Menú Ahora, Log Y Gráfico

    Tensión de red (V) Corriente de salida (A) Frecuencia de red (Hz) Tensión solar (V) Corriente solar (A) Hora Hora del inversor o del circuito de Fronius Solar Net Fecha Fecha del inversor o del circuito de Fronius Solar Net...
  • Page 133 Valores mostrados en el punto de menú LOG: (para el día de hoy, el año natural en curso y desde la primera puesta en marcha del in- versor) Energía suministrada (kWh / MWh) Energía suministrada durante el período de tiempo contemplado Debido a los diferentes métodos de medición, se pueden producir desviaciones respecto a los valores de indicación de otros aparatos de medición.

  • Page 134: El Punto De Menú Config

    El punto de menú CONFIG Ajuste previo El inversor ha sido preconfigurado de fábrica y se encuentra en disposición de servicio. No se necesita ningún tipo de ajuste previo para el servicio de alimentación de la red comple- tamente automático. El punto de menú...
  • Page 135 Hojear entre los registros Hojear entre los registros disponibles con las teclas "arriba" o "abajo" Ejemplo: Punto de menú "Punto de acceso Wi- Fi" Salir de un registro Pulsar la tecla "Volver" para salir de un registro Se muestra el nivel del menú Si durante 2 minutos no se pulsa ninguna tecla, el inversor cambia desde cualquier posición dentro del nivel del menú...

  • Page 136: Ajustar Los Registros De Menú De Configuración En General

    Ajustar los regis- Entrar al punto de menú CONFIG tros de menú de Seleccionar el registro deseado con las teclas "arriba" o "abajo" configuración en general Pulsar la tecla "Enter" El primer dígito del valor a ajustar par- Se muestran los ajustes disponibles: padea: Seleccionar un número para el primer Seleccionar el ajuste deseado con...
  • Page 137 Se muestra la tarifa de alimentación El dígito de decena parpadea. Seleccionar un valor para el dígito de decena con las teclas "arriba" o "aba- jo" Pulsar la tecla "Enter" El dígito de unidad parpadea. Repetir los pasos de trabajo 5 y 6 para el dígito de unidad y los 3 dígitos detrás de la coma hasta que ...

  • Page 138: Los Registros De Menú De Configuración

    Los registros de menú de configuración Reposo Activación/desactivación manual del servicio de reposo No se produce ninguna alimentación a la red. El LED de arranque está iluminado en naranja. En el servicio de reposo no se puede visualizar ni ajustar ningún otro punto de menú dentro del nivel del menú.

  • Page 139: Punto Acceso A Wifi

    Margen de ajuste Estado / Número de inversor / Tipo protocolo Estado Muestra una comunicación de datos disponible a través de Fronius Solar Net, o un error que se ha producido en la comunicación de datos Número de inversor Ajuste del número (= dirección) del inversor en caso de una instalación con varios inver-...

  • Page 140: Usb

    Cuando el LED "Transmisión de datos" haya dejado de parpadear o de estar ilumina- Actualización de software Actualizar el software del inversor mediante una memoria USB. ¡IMPORTANTE! Solo técnicos de servicio de Fronius o Fronius Service Partner pueden actualizar el firmware. Procedimiento: Descargar el archivo de actualización "froxxxxx.upd"...

  • Page 141: Relé

    Después del copiado, el inversor actualiza sucesivamente los módulos electrónicos nece- sarios. Se muestran "ACTUALIZACIÓN", el módulo afectado y el progreso de actualización en %. Como último paso, el inversor actualiza la pantalla. La pantalla permanece oscura durante aproximadamente 1 minuto y los LED de control y de estado parpadean.

  • Page 142: Hora/Fecha

    Función de alarma: Permanent / Conmutación del contacto de conmutación libre de potencial en caso ALL (Perma- de códigos de servicio temporales (por ejemplo, breve interrupción del nente / TO- servicio de alimentación a la red, aparece un código de servicio con DOS): un determinado número por día, ajustable en el menú...

  • Page 143: Ajustes De La Pantalla

    ¡OBSERVACIÓN! Utilizar la función para la conmutación automática del horario de verano/invierno solo cuando no haya componentes del sistema con capacidad de LAN o WLAN dentro de un circuito de Fronius Solar Net (por ejemplo, Fronius Datalogger Web, Fronius Datamanager).

  • Page 144: Rendimiento Energético

    Contraste Ajuste del contraste en la pantalla Margen de ajuste 0 - 10 Ajuste de fábrica Como el contraste varía en función de la temperatura, un cambio de las condiciones am- bientales puede hacer necesario un ajuste del punto de menú "Contraste". Iluminación Ajuste previo de la iluminación de la pantalla El punto de menú...

  • Page 145: Ventilador

    Tarifa de alimentación Ajuste de la tasa de facturación para la remuneración de la energía suministrada Margen de ajuste 2 dígitos, 3 puntos decimales Ajuste de fábrica (en función de la configuración de país) Ventilador Para comprobar la funcionalidad de ventilador Margen de ajuste Prueba de ventilador #1 / Prueba de ventilador #2 Seleccionar "Prueba ventilador #1"...

  • Page 146: El Punto De Menú Inform

    El punto de menú INFORM INFORM INFORM (Información sobre el equipo y el softwa- Valores de medi- Valores de medi- Zona de indicación: PV Iso. / U PV1 / U PV2 / GVDPR / Fan #1 ción ción Estado etapa po- PV Iso.

  • Page 147: Información Del Equipo

    Información del Para indicar los ajustes relevantes para una empresa suministradora de energía. Los va- equipo lores mostrados varían en función de la correspondiente configuración de país o de los ajustes específicos del inversor. Zona de indicación Generalidades / Ajuste de país / Seguidores MPP / Monitoriza- ción de red / Límites de tensión de red / Límites de frecuencia de red / Modo Q / Límite de potencia CA / Reducción de tensión General:...

  • Page 148: Versión

    GVDPRe. Mensaje Para activar el envío de un mensaje de información a través de Fronius Solar Net Versión Indicación del número de versión y del número de serie de los circuitos impresos instala- dos en el inversor (por ejemplo, para fines de servicio) Zona de indicación...

  • Page 149: Activar Y Desactivar El Bloqueo De Teclas

    Activar y desactivar el bloqueo de teclas Generalidades El inversor está equipado con una función de bloqueo de teclas. Si el bloqueo de teclas está activado, no se puede abrir el menú de configuración, por ejemplo, a modo de protección contra un desajuste accidental de los datos de configura- ción.
  • Page 150 En el menú "LOCK" se muestra "Bloqueo de teclas". Activar o desactivar el bloqueo de te- clas con las teclas "arriba" o "abajo": CON = El bloqueo de teclas está ac- tivado (no es posible abrir el punto de menú CONFIG) DES = El bloqueo de teclas está...

  • Page 151: Memoria Usb Como Datalogger Y Para Actualizar El Software Del Inversor

    En cualquier momento, los datos de Logging guardados en la memoria USB pueden: importarse a través del archivo FLD registrado al mismo tiempo al software Fronius Solar.access, visualizarse a través del archivo CSV registrado al mismo tiempo en programas de otros fabricantes (por ejemplo, Microsoft®...

  • Page 152: Memoria Usb Para Actualizar El Software Del Inversor

    Símbolo USB en la pantalla del inversor, por ejemplo, en el modo de indicación "AHORA": Si el inversor detecta una memoria USB, se muestra el símbolo USB en la parte de- recha superior de la pantalla. Al introducir las memorias USB debe comprobarse si se muestra el símbolo USB (también puede estar parpadeando).

  • Page 153: El Menú Básico

    El menú básico Generalidades En el menú básico se ajustan los siguientes parámetros importantes para la instalación y el servicio del inversor: Modo operación CC Ajustes de aislamiento Tensión fija Advertencia de temperatura Tensión de arranque MPPT1 / Reset TOTAL MPPT2 Contador de sucesos Libro registro USB...

  • Page 154: Los Registros Del Menú Básico

    Los registros del El menú básico incluye los siguientes registros de menú: menú básico Seguidor MPP 1 Modo operación CC: MPP AUTO FIX (fija) MPP USER (Usuraio) Dyn. Peak Manager: ON / OFF Tensión fija: Para introducir la tensión fija, 150 - 800 V Tensión arran.MPPT1: Para introducir la tensión de arranque MPPT1, 150 - 800 V Seguidor MPP 2...
  • Page 155 SMS / Reles Retardo de suceso Para introducir el retardo a partir del momento en el que se envía un mensaje SMS o el relé debe conmutar 900 - 86400 segundos Contador de sucesos: Para introducir el número de errores tras los que debe enviarse un mensaje SMS o el relé...

  • Page 156: Diagnóstico De Estado Y Solución De Errores

    Diagnóstico de estado y solución de errores Indicación de El inversor dispone de un autodiagnóstico del sistema que automáticamente detecta y mensajes de esta- muestra un gran número de posibles errores en la pantalla. De este modo se pueden lo- calizar rápidamente los defectos en el inversor, en la instalación fotovoltaica, así...

  • Page 157: Mensajes De Estado: Clase 2

    Si el mensaje de estado apare- tector" ha fallido red. ce de forma constante: ‫ ‏‬A visar a un técnico de servicio forma- do por Fronius Sensor de corriente "Arc De- Si el mensaje de estado apare- tector" defectuoso El inversor se desconecta de la ce de forma constante: ‫...

  • Page 158: Mensajes De Estado: Clase 3

    El inversor vuelve a comenzar a un técnico de servicio forma- Exceso de corriente (CC) con la fase de arranque. do por Fronius. Limpiar por soplado las abertu- ras de aire de refrigeración y Exceso de temperatura de la Breve interrupción del servicio...

  • Page 159: Mensajes De Estado: Clase 4

    Mensajes de esta- Los mensajes de estado de la clase 4 requieren en parte la intervención de un técnico de do: clase 4 servicio formado por Fronius. Código Descripción Comportamiento Solución La comunicación con la etapa de potencia no es posible...
  • Page 160 ‫ ‏‬A visar insuficiente o asimétrica rriente a la red. a un técnico de servicio forma- do por Fronius Actualizar el firmware del in- versor. Ajustes de valor límite inadmi- Si el mensaje de estado apare- sibles ce de forma constante: ‫...

  • Page 161: Mensajes De Estado: Clase 5

    ‫ ‏‬A visar después haber sustituido un a un técnico de servicio forma- circuito impreso) do por Fronius Realizar un reset CA (desco- El inversor no suministra co- nectar y conectar el disyuntor Puesta en servicio incompleta rriente a la red.

  • Page 162: Mensajes De Estado: Clase 7

    EEPROM defectuosa vertencia en la pantalla. ce de forma constante: ‫ ‏‬A visar a un técnico de servicio forma- do por Fronius. Error de inicialización: no se Comprobar o sustituir la me- soporta la memoria USB moria USB...
  • Page 163 ‫ ‏‬A visar a un técnico de servicio forma- do por Fronius. Comprobar el archivo de ac- tualización (por ejemplo, deno- No se detecta el archivo de ac- minación correcta del archivo) tualización o el archivo de ac-...

  • Page 164: Servicio De Atención Al Cliente

    (máx. error en la pantalla. 750 W) Servicio de aten- ¡IMPORTANTE! Diríjase a su distribuidor de Fronius o a un técnico de servicio formado ción al cliente por Fronius cuando: Un error aparece de forma repetida o constante...

  • Page 165: Datos Técnicos

    Datos técnicos Fronius Primo 3.8-1 208-240 5.0-1 208-240 6.0-1 208-240 Datos de entrada Rango de tensión MPP 200 - 800 V 240 - 800 V 240 - 800 V Tensión de arranque 150 V Máxima tensión de entrada 1000 V con 1000 W/m²...
  • Page 166 Fronius Primo 3.8-1 208-240 5.0-1 208-240 6.0-1 208-240 Factor de potencia Cos phi 0,85 - 1 ind./cap.. Datos generales Máximo rendimiento 97,9 % Rendimiento CEC con 208 V 96,0 % 96,5 % 96,5 %- con 220 V 95,5 % 96,5 %...
  • Page 167 Fronius Primo 7.6-1 208-240 8.2-1 208-240 Datos de entrada Rango de tensión MPP 250 - 800 V 270 - 800 V Tensión de arranque 150 V Máxima tensión de entrada 1000 V con 1000 W/m² / 57.2 °F (14 °C) en marcha sin carga Tensión de entrada nominal...

  • Page 168: Normas Y Directivas Tenidas En Cuenta

    Fronius Primo 7.6-1 208-240 8.2-1 208-240 Datos generales Máximo rendimiento 97,9 % Rendimiento CEC con 208 V 97,0 % 97,0 % con 220 V 97,0 % 97,0 % con 240 V 97,0 % 97,0 % Autoconsumo nocturno con 208 V...

  • Page 169: Cláusulas De Garantía Y Eliminación

    Este producto de Fronius dispone en su interior de un interruptor de circuito por falla de arco (AFCI) tipo 1. Este interruptor detecta y separa los arcos voltaicos seriales en la ins- talación fotovoltaica, cumpliendo las especificaciones de la norma UL1699B Esquema de...
