Cableado
Participantes de
Los inversores con Fronius Datamanager, Fronius Hybridmanager o Fronius Com Card,
Fronius Solar Net
los componentes DATCOM con caja externa u otros componentes DATCOM se denomi-
nan en lo sucesivo participantes de Fronius Solar Net.
Cableado de los
La conexión de datos de los participantes de Fronius Solar Net se realiza a través de una
participantes de
conexión de 1:1 con cables de datos de ocho polos y conectores RJ-45.
Fronius Solar Net
La máxima longitud de línea total en un circuito de Fronius Solar Net debe ser de 1000 m.
Condiciones para
Para el cableado de los participantes de Fronius Solar Net deben utilizarse exclusivamen-
los cables de da-
te cables blindados CAT5 (nuevo) y CAT5e (antiguo) según ISO 11801 y EN50173.
tos de Fronius
Solar Net
¡IMPORTANTE! ¡No se deben utilizar cables U/UTP según ISO/IEC-11801!
Cables admisibles:
-
-
-
Por ello debe engarzarse la pantalla protectora para un conector blindado homologado
para CAT5.
Como los conductores en los cables de Ethernet también están torcidos, procurar que los
pares de conductores estén asignados correctamente según el cableado siguiendo TIA/
EIA-568B:
Contacto Fronius Solar Net
1
2
3
4
5
6
7
8

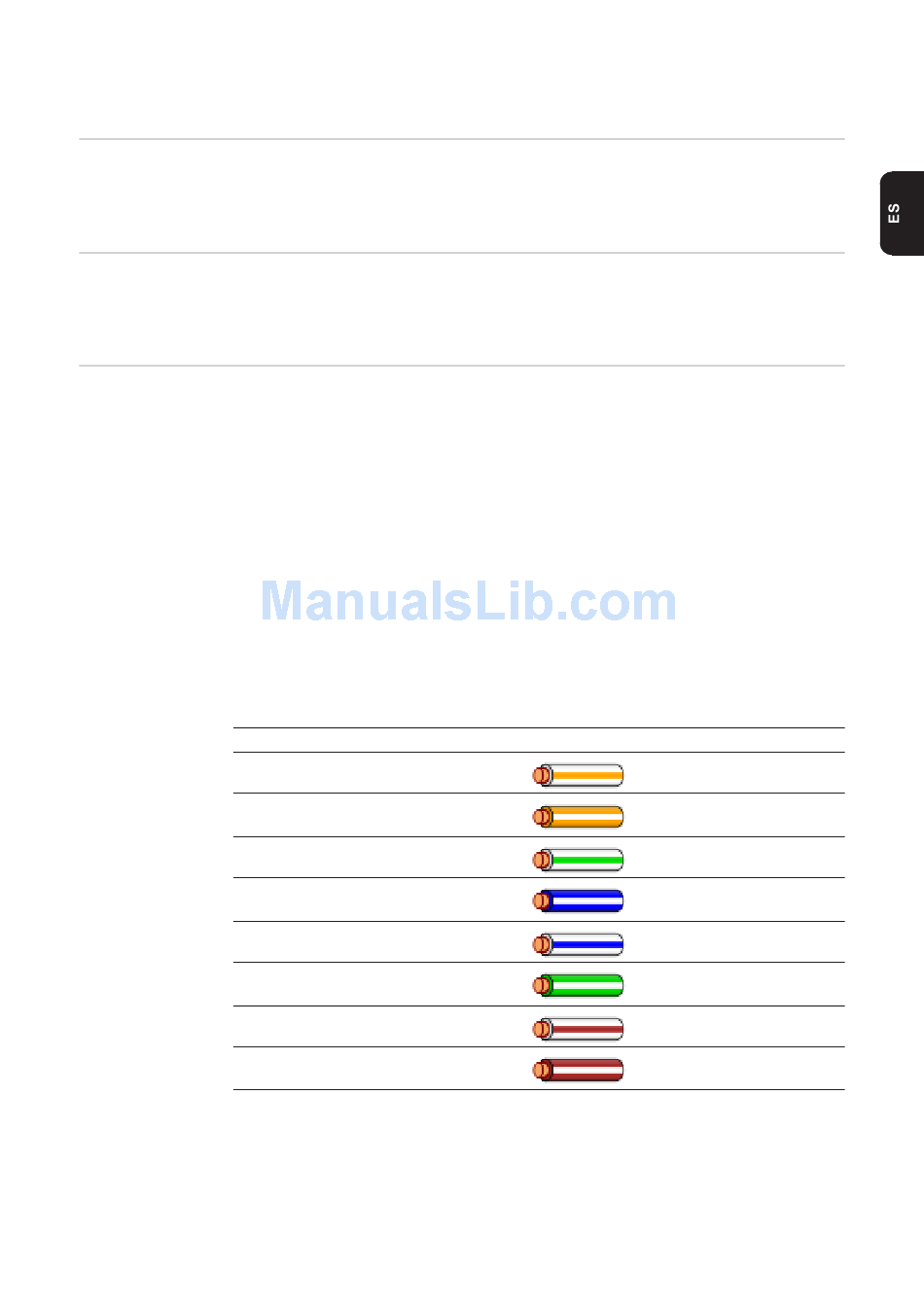

Cableado según TIA/EIA-568B
-
-
S/STP
F/STP
S/FTP
+12 V
GND
TX+ IN, RX+ OUT
RX+ IN, TX+ OUT
RX- IN, TX- OUT
TX- IN, RX- OUT
GND
+12 V
Tener en cuenta la correcta ocupación de los conductores.
En caso de una conexión a tierra independiente (por ejemplo, en paneles patch),
prestar atención a que la pantalla protectora solamente esté conectada a tierra en un
lado del cable.
-
F/FTP
-
SF/FTP
-
S/UTP
N.º par
Color
3
3
2
1
1
2
4
4
-
F/UTP
-
U/FTP
-
U/STP
blanco / raya naranja
naranja / raya blanca
o naranja
blanco / raya verde
azul / raya blanca
o azul
blanco / raya azul
verde / raya blanca
o verde
blanco / raya marrón
marrón / raya blanca
o marrón
33
