Общие разъемы и индикации
Общие сведения

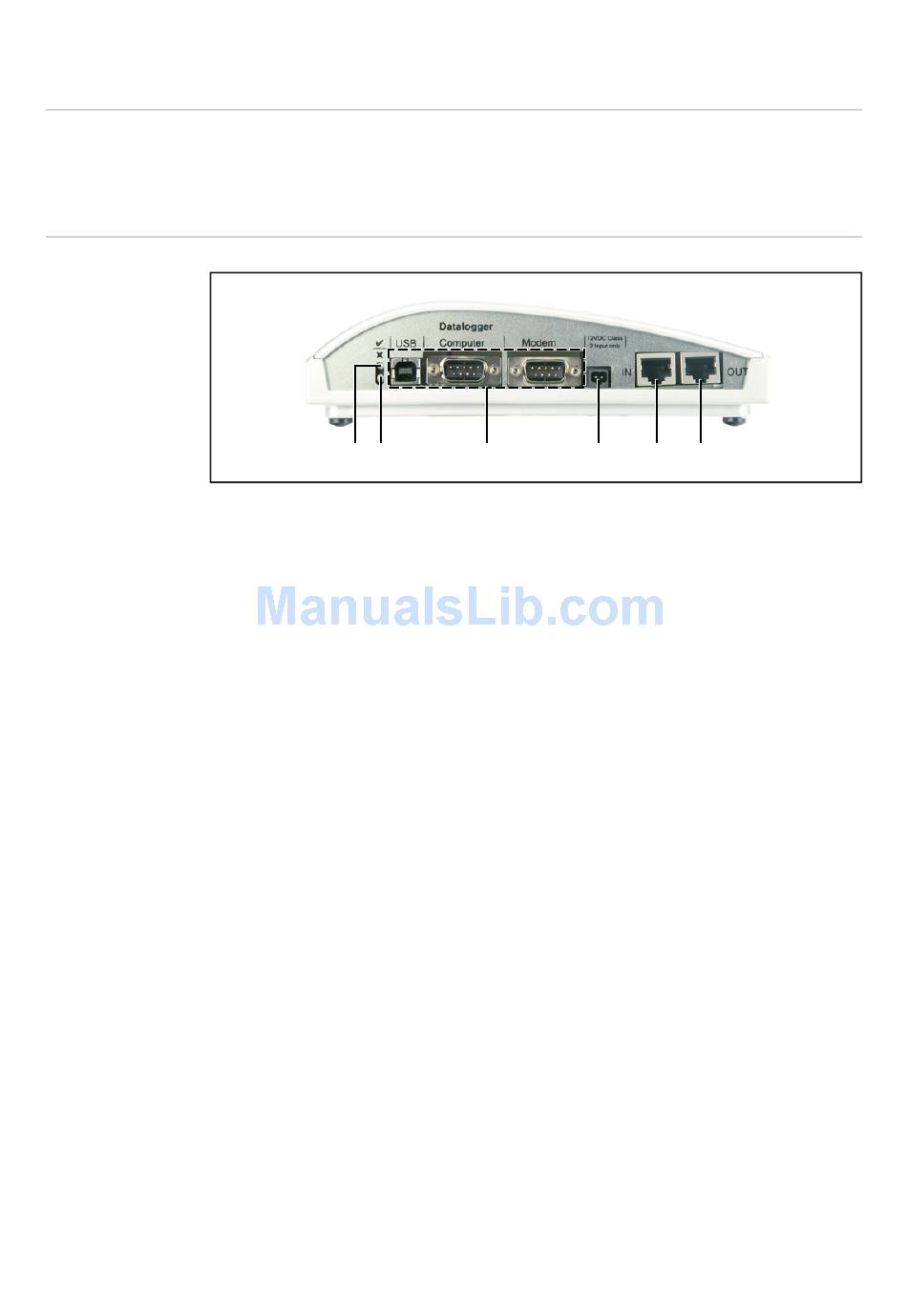

Важно! На приведенном ниже рисунке показана область подключения компонентов
DATCOM на примере Datalogger pro Box. Область (5)/(6) соответствующих
компонентов DATCOM имеет различное исполнение.
Общие разъемы
и индикации
(1)
(2)
(3)
(4)
(5)
(6)
70
(1) (2)
Зеленый светодиод состояния ... светится, если на компоненты подается
достаточное количество тока. Если зеленый светодиод не горит, необходимо
обеспечить подачу достаточного количества тока (раздел «Подача
питания»).
Красный светодиод состояния ... светится длительное время, если на
компоненты подается достаточное количества питания, но в процессе
передачи данных возникла ошибка (например, две платы Sensor Card имеют
одинаковый адрес).
Данный светодиод также горит, если концевой штекер подключен
неправильно.
ВАЖНО! Если «Красный светодиод состояния» светится только на
протяжении короткого периода во время эксплуатации, это говорит об
ошибке. В некоторых компонентах DATCOM «Красный светодиод состояния»
может быть оснащен различными дополнительными функциями.
Специальные разъемы ... в зависимости от функциональности
соответствующих компонентов.
Разъем подключения источника питания ... для подключения сетевого
блока к источнику питания (раздел «Подача питания»).
Вход для передачи данных «IN»
Выход для передачи данных «OUT»
(3) (4) (5) (6)
