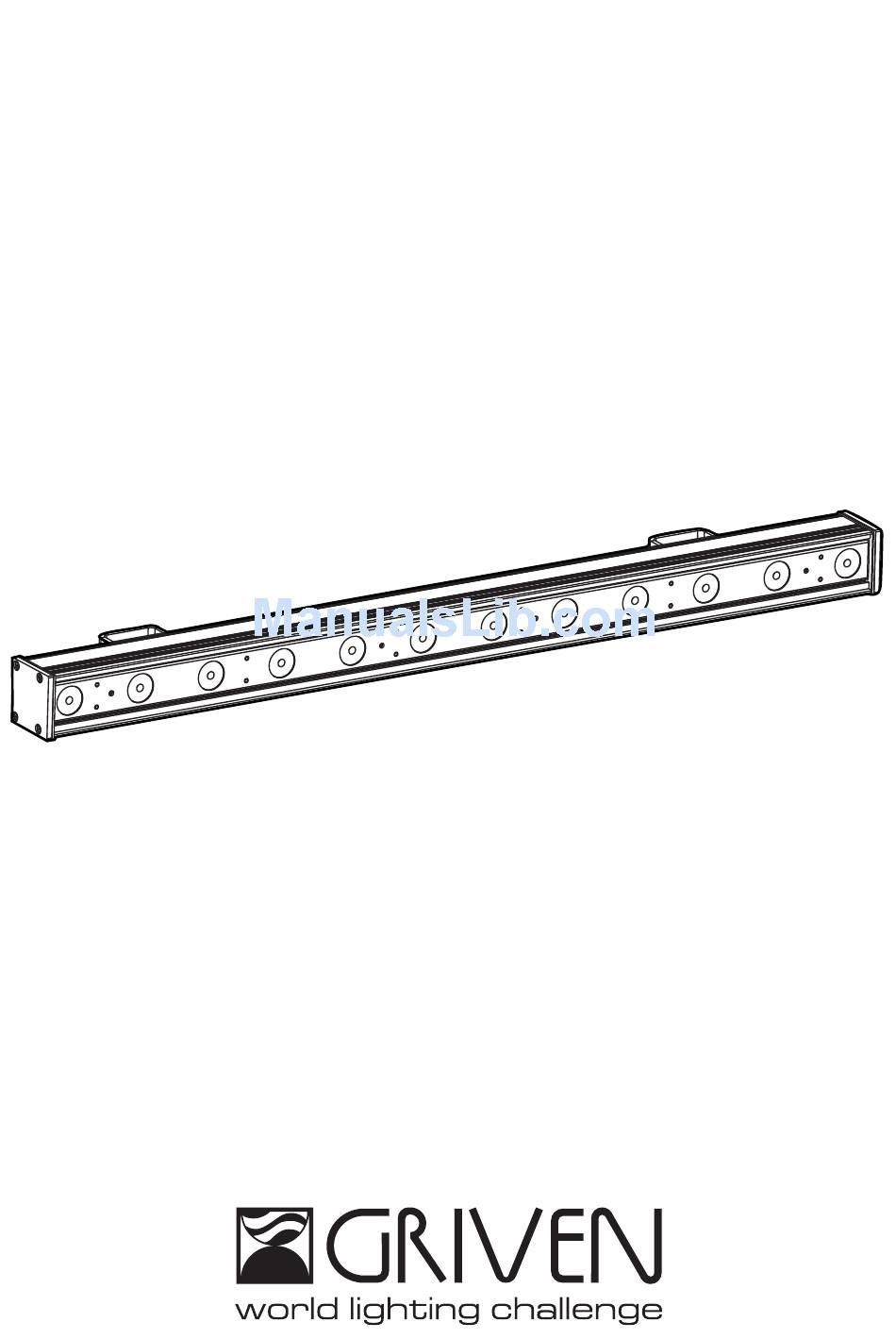

- Page 1 PARADE i-PIX AL1492 - AL1494 - AL1496 - AL1498 Manuale di istruzioni Instructions manual...
-
Page 2: Table Of Contents
INDICE 1.0 Introduzione ..............4 1.1 Informazioni di sicurezza . - Page 3 INDEX 1.0 Introduction ..........................14 1.1 Safety information..............................14 1.1.1 Protecting against electric shock ........................14 1.1.2 Installation ..............................14 1.1.3 Protection against burns and fire .........................14 1.1.4 Weather protection............................14 1.2 Warranty conditions...............................14 1.3 Compliance ................................14 2.0 Size ...............................15 3.0 Components of the unit......................15 4.0 Quick turn on..........................16 5.0 Packaging and transport ......................16 5.1 Packaging ................................16...
-
Page 4: Introduzione
• GRIVEN Srl garantisce la buona qualità e realizzazione dei propri prodotti e si impegna a riparare o sostituire a propria discrezione, nel più breve tempo possibile, qualsiasi parte che – durante il periodo di garanzia – mostri difetti di costruzione, assemblaggio o materiale. -
Page 5: Dimensioni
2.0 Dimensioni 730mm 28.8" 40mm 70mm 70mm 2.8" 2.8" 1.6" 68.3mm 2.7" 660.4mm 26" 1000mm 39.4" 3.0 Componenti del proiettore Descrizione componenti: 1. Scheda controllo led 2. Alimentatore switching 3. Corpo proiettore 4. Filtro antidisturbo 5. Scheda led 6. Gruppo lenti 7. -
Page 6: Avviamento Rapido
1 presa e n° 1 spina IP65 per l’alimentazione Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento della merce. -
Page 7: Installazione
6.0 Installazione 6.1 Fissaggio Il proiettore può essere utilizzato sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi posizione. 6.1.1 Installazione fissa Utilizzate l’accessorio “3” (cod.AL1499) per utilizzare il proiettore appoggiato a terra. 6.1.2 Installazione ad una struttura mobile (americana) Per agganciare il proiettore ad una struttura di supporto o americana, consigliamo l’utilizzo di ganci tipo “Aliscaff”... -
Page 8: Cavo Di Sicurezza
6.2 Cavo di sicurezza Se agganciate Parade i-Pix ad un’americana o struttura di supporto, dovete installare un cavo di sicurezza che possa sostenere almeno 10 volte il peso dell’apparecchiatura, come prescritto dalla normativa vigente. Agganciate la catena o il cavo di sicurezza “5” facendola pas- sare all’interno dell’asola a lato del proiettore, come indicato in... -
Page 9: Collegamento Del Segnale Dmx
6.4 Collegamento del segnale DMX Il proiettore è dotato di connettori di ingresso “8” e uscita “9” per la connessione del segnale DMX. I connettori sono del tipo XLR3 IP65. Per mantenere il grado di protezione IP65, utilizzate i con- nettori XLR3 IP65 opzionali (cod. -
Page 10: Utilizzo Del Proiettore
L’indirizzo di partenza dei Parade i-Pix è sempre 001. Il segnale DMX in uscita dai Parade i-Pix non è utilizzabile per controllare altri modelli di proiettori!! Altri eventuali proiettori, all’interno dello stesso universo DMX, dovranno essere collocati sulla linea DMX in uscita dalla centralina di controllo e indirizzati tenendo conto dei canali occupati dai Parade i-Pix. -
Page 11: Funzioni Dmx
7.2 Funzioni DMX Canale Funzione Valore Descrizione Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso del led 1 Verde 0-255 Controllo proporzionale 0-100% del colore Verde del led 1 0-255 Controllo proporzionale 0-100% del colore Blu del led 1 Rosso 0-255 Controllo proporzionale 0-100% del colore Rosso del led 2 Verde... -
Page 12: Protezione Termica
10.0 Parti di ricambio Tutti i componenti del proiettore sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico e il diagramma elettronico sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello del proiet- tore di cui avete richiesto i ricambi. -
Page 13: Ricerca Dei Guasti
12.0 Ricerca dei guasti Problema Possibile causa Provvedimento Il proiettore Apparecchiatura non Controllate che i cavi di alimentazione siano collegati e non si accende. alimentata. che ci sia tensione. Collegamento cavi Ispezionare connessioni e cavi. Correggere le connessioni DMX non corretto. inefficienti. -
Page 14: Introduction
• The guarantee excludes all consumables. • The customer will take care of the return of the faulty parts to GRIVEN srl of Italy, at his own charge and risk. • The parts which have been repaired or replaced are sent by GRIVEN srl of Italy ex-factory. -
Page 15: Components Of The Unit
2.0 Size 730mm 28.8" 70mm 70mm 40mm 2.8" 1.6" 2.8" 68.3mm 2.7" 660.4mm 26" 1000mm 39.4" 3.0 Components of the unit Components description: 1. Led control PCB 2. Switching power supply 3. Body 4. Emi filter 5. Led PCB 6. Lens group 7. -
Page 16: Quick Turn On
• Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents. -
Page 17: Fixing
6.0 Installation 6.1 Fixing The unit can be used both rested on floor and fixed onto a structure. The unit can operate in any position. 6.1.1 Fixed Installation Use the optional “3” (cod. AL1499) to use the unit rested on floor. 6.1.2 Installation onto a mobile structure (truss) To fix the unit onto a supporting structure or truss, it is suggested to use clamps type “Aliscaff”. -
Page 18: Safety Chain
6.2 Safety chain If hooking Parade i-Pix up to a truss or a supporting structure, a safety chain must be installed. This safety chain must be able to bear at least 10 times the weight of the unit, as prescribed by in force rules. -
Page 19: Connection To Dmx Signal
6.4 Connection to DMX signal The unit is fitted with XLR3 IP65 plug “8” and socket “9” for the connection of the of the DMX signal, as shown in the pictures. To connect the DMX signal or the line terminal plug, EXCLUSIVELY the optional XLR3 IP65 connectors (cod. -
Page 20: Operating Mode
Each unit uses 36 DMX channels and is fitted with a self-addressing system. By this system, connecting the Parade i-Pix units in series, each unit automatically sets its own initial DMX address, starting from the channel fol- lowing the one of the previous unit. - Page 21 7.2 DMX functions Channel Function Value Description 0-255 Proportional control 0-100% of the Red color of led n°1 Green 0-255 Proportional control 0-100% of the Green color of led n°1 Blue 0-255 Proportional control 0-100% of the Blue color of led n°1 0-255 Proportional control 0-100% of the Red color of led n°2 Green...
-
Page 22: Maintenance
• Check that the unit is not damaged mechanically. Replace those components which have got deteriorated. 10.0 Spare parts All components of the unit are available as spare parts at Griven dealers. Exploded views, wiring diagrams, electronic layouts and advertising brochures are available on request. -
Page 23: Troubleshooting
12.0 Troubleshooting Inconvenience Possibile Cause Action The fixture will not turn Check that the power supply cable is connected and the Unit not powered up. unit is powered. Incorrect DMX cable Check connections and wires. Rectify inefficient connec- connection. tions. Repair or replace damaged wires. Unfinished data connec- Insert a 120Ω... - Page 24 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it User’s manual rel. 1.00...
