Foglio di Istruzioni
Owner's manual
ACROBAT PE 575
GR 0426 HSR/MSR/MSD 575 W
FI 0426 REV 1
04 Set 2001

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ACROBAT PE 575 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Griven ACROBAT PE 575

Summary of Contents for Griven ACROBAT PE 575

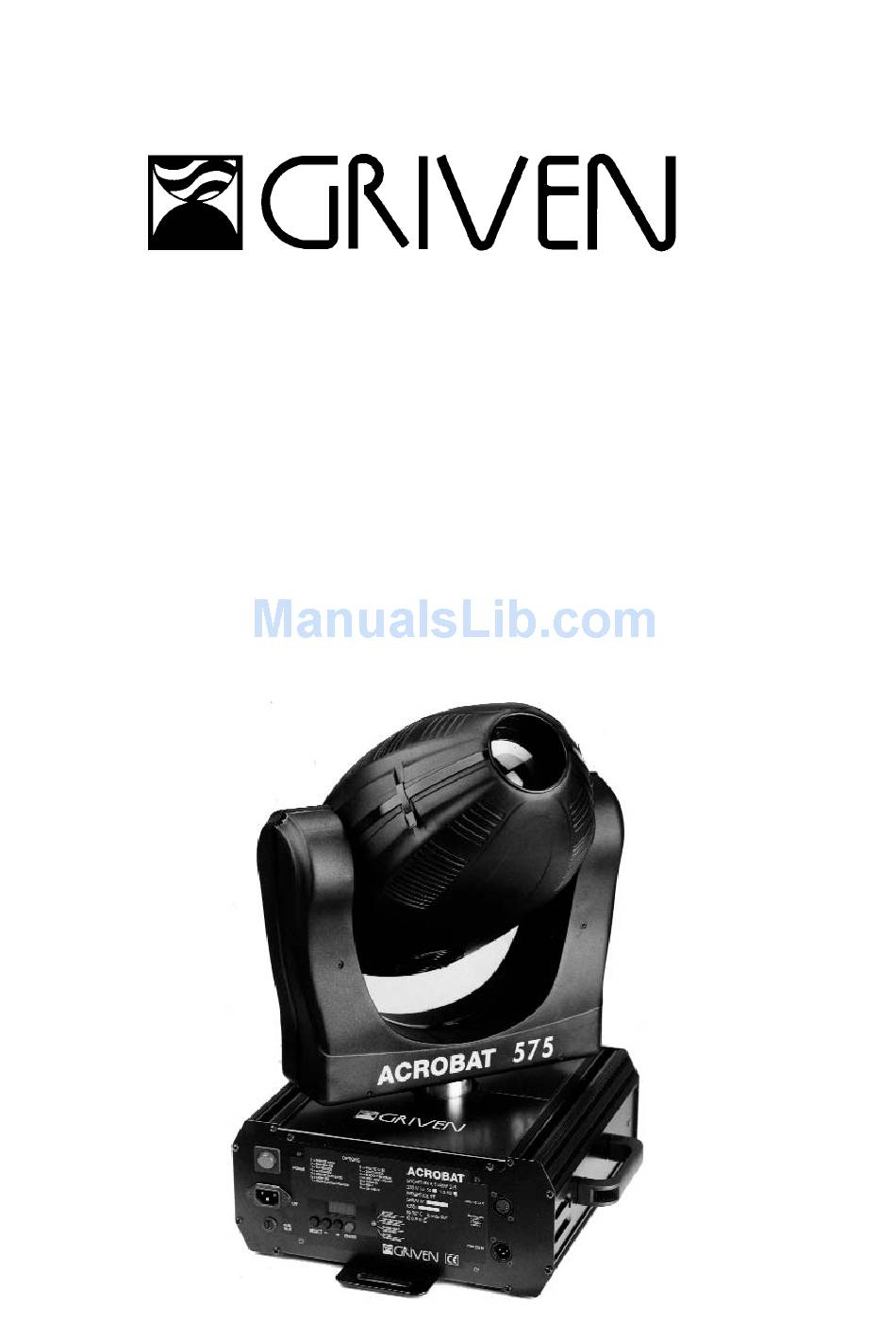

  • Page 1 Foglio di Istruzioni Owner’s manual ACROBAT PE 575 GR 0426 HSR/MSR/MSD 575 W FI 0426 REV 1 04 Set 2001...

  • Page 2: Table Of Contents

    INDICE INDICE Pag. 1.0 CONTENUTO DELL’IMBALLAGGIO 2.0 SICUREZZA 3.0 INSTALLAZIONE DEL PROIETTORE 3.1 Rimozione dei fermi di sicurezza per il trasporto 3.2 Montaggio della Lampada 3.3 Posizionamento del Proiettore 3.4 Fissaggio del proiettore 3.5 Collegamento elettrico 3.6 Connessione delle prese 4.0 USO DEL PROIETTORE 4.1 Lettura del display ed uso dei comandi 4.2 Opzioni...

  • Page 3: Contenuto Dell'imballaggio

    3.1 Rimozione dei fermi di sicurezza per il trasporto Per evitare urti e movimenti che potrebbero causare danni al prodotto, durante il trasporto, ACROBAT PE 575, è imballato con 2 fermi di sicurezza che assicurano la parte rotante al resto del proiettore.

  • Page 4: Montaggio Della Lampada

    3.3 Posizionamento del proiettore ACROBAT PE 575 è dotato di una piastra d’appoggio che permette una stabile collocazione a terra, ma può essere montato in qualsiasi posizione, mantenendo una distanza dalla parete o dalle pareti di almeno 50cm per favorire la libera circolazione dell’aria intorno al proiettore e contenerne il riscaldamento.

  • Page 5: Connessione Delle Prese

    3.6 Connessione delle prese XLR 3 poli La connessione delle prese XLR 3 poli dovrà avvenire come di seguito descritto: pin 1> function GND (SHIELD); pin 2> function SIGNAL - ; pin 3> function SIGNAL + . Verificate che i fili siano correttamente collegati nel con- nettore e che essi non ne tocchino il guscio (utilizzare filo schermato).

  • Page 6: Funzionamento Con Dmx

    Tenendo premuto il tasto Enter per 15 secondi si visualizza il contatore della vita del proietto- 4.3 Funzionamento con DMX Tutti i proiettori ACROBAT PE 575 che ricevono un segnale digitale da una centralina di con- trollo devono avere correttamente settato il rispettivo display. Tenendo presente che ogni...

  • Page 7: Indicazione Dei Canali

    2. Nel caso di utilizzo di più ACROBAT PE 575 in serie, è possibile impostare uno dei proiet- tori come Master , ovvero come proiettore-guida. Il proiettore Master - che dovrà essere settato con l’opzione 4 attivata (“H”) - riceverà...

  • Page 8: Reset Mediante Centralina

    6.0 RESET MEDIANTE CENTRALINA Per effettuare il reset da qualsiasi tipo di centralina DMX, è sufficiente lasciare il 2° canale (Colour wheel) tra i valori 4 e 10 per almeno 6 secondi. 7.0 MANUTENZIONE Tutti i proiettori richiedono una manutenzione regolare per assicurare la massima funzionalità e la massima resa ottica.

  • Page 9: Lubrificazione Del Prisma Rotante

    Fusibile 5x20 250V 10A Temperatura ambiente massima °C Temperatura massima di esercizio °C 9.0 PARTI DI RICAMBIO Tutti i componenti del proiettore ACROBAT PE 575 sono disponibili come parti di ricambio e la relativa vista esplosa è disponibile su richiesta.

  • Page 10: Packing

    Check carefully the content of the box and in case of damage contact your forwarder immedia- tely. The following items are included in the box: n° 1 instructions leaflet; n° 1 ACROBAT PE 575; n° 2 XLR 3 poles plugs (1 male + 1 female); n° 1 power supply plug; n°10 additional metal gobos.

  • Page 11: Fitting The Lamp

    2) Connect the lantern to a mains supply of 230V - 50/60Hz. 3) Make sure the mains supply unit is correctly grounded. The power line shall be provided with safety switch. (IN 10A, ID 0,03A). 4) ACROBAT PE 575 is fitted with power factor correction.

  • Page 12: Xlr Plugs Connection

    3.6 XLR plugs connection The connection of the XLR 3 poles must be as follows: pin 1---> function GND (SHIELD) pin 2---> function SIGNAL - pin 3---> function SIGNAL + Please make sure the cables are properly connected. Use shielded cable. 4.0 USE OF THE LANTERN 4.1 Display and control panel use The led colour indicates the projector mode.

  • Page 13: Dmx Standard Mode

    Use meter: Push (ENTER) for more than 15 seconds. 4.3 DMX standard mode Make sure the display of the unit is correctly set. The ACROBAT PE 575 unit uses from a minimum of 9 up to a maximum of 14 channels depending on the number of options selected.

  • Page 14: Channel Indication

    4.4 Channels indication 5.0 AUTOMATIC MODE 1. When the ACROBAT PE 575 unit is not connected to a DMX controller it can operate to music while changing to different pre-programmed scenes sequences. The music beat is recei- ved by the on-board microphone located on the main PCB.

  • Page 15: Reset Mode Access From A Dmx Controller

    6.0 RESET mode access from a DMX controller Reset mode can be selected from any standard DMX controller by selecting the second channel of the unit (Colour Wheel) and positioning between values 4 and 10 for more than 6 seconds. 7.0 MAINTENANCE All lanterns require regular maintenance to ensure maximum performance and light output.

  • Page 16: Valori Dmx

    5x20 - 250V / 10A Max Working Temperature °C Max Ambient Temperature °C 9.0 SPARE PARTS All spares components for the ACROBAT PE 575 unit are available. The exploded diagram, the wiring and electronic layouts and the catalogue are available on request.

  • Page 17: Dmx Values

    10.0 DMX VALUES CHANNEL 1 DMX Level ROTOGOBO 0-127 360° indexed positioning 128-134 1° Rotation speed 135-141 2° Rotation speed 142-148 3° Rotation speed 149-155 4° Rotation speed 156-161 5° Rotation speed 162-168 6° Rotation speed 169-175 7° Rotation speed 176-182 8°...
  • Page 18 CHANNEL 3 DMX Level GOBO CHANGE 0-36 1° Gobo 37-72 2° Gobo 73-109 3° Gobo 110-145 4° Gobo 146-182 5° Gobo 183-219 6° Gobo 220-255 7° Gobo CHANNEL 4 DMX Level SHUTTER 0-15 Black-out 16-31 1° Strobing speed 32-47 2° Strobing speed 48-63 3°...
  • Page 19 CHANNEL 9 DMX Level FOCUS 0-255 Continuous focus progression CHANNEL 10 DMX Level LAMP/STAND-BY 0-127 Lamp ON 128-191 Stand-by (when option 11 H) 192-255 Lamp OFF CHANNEL 11 DMX Level PAN 16 BIT 0-255 16 bit PAN (when option 8 H) CHANNEL 12 DMX Level TILT 16 BIT...
  • Page 20 WORLD LIGHTING CHALLENGE Professional Lighting Manufacturer Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com http://www.griven.it/ e-mail griven@griven.it...
