ProLights CROMOBEAM260 User Manual

ProLights CROMOBEAM260 User Manual

Professional beam moving head
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
CROMOBEAM260
PROFESSIONAL BEAM
MOVING HEAD
Manuale Utente

User Manual

IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CROMOBEAM260 and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights CROMOBEAM260

Summary of Contents for ProLights CROMOBEAM260

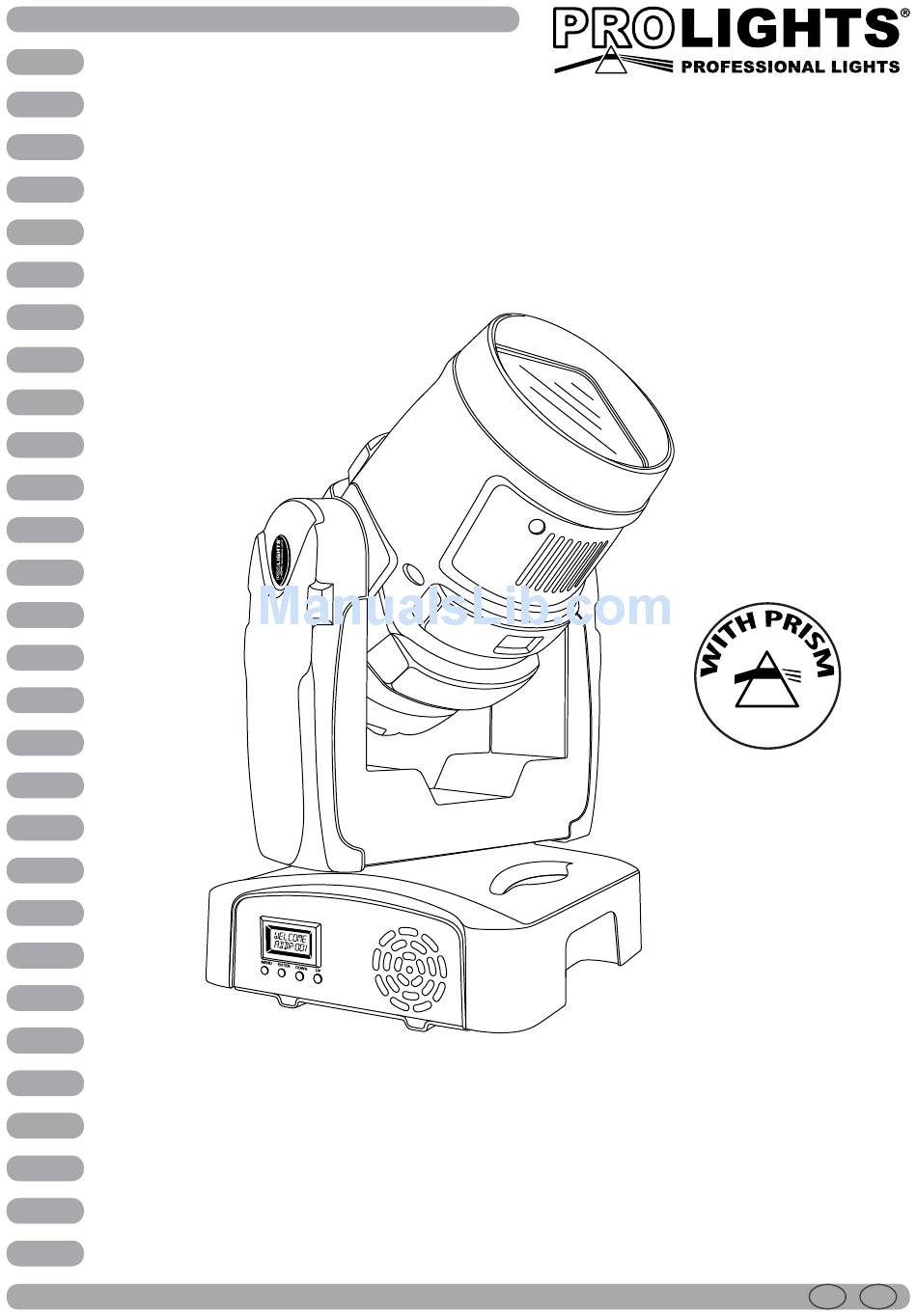

  • Page 1: User Manual

    CROMOBEAM260 PROFESSIONAL BEAM MOVING HEAD Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    4. 2 Gobos 4. 3 Sostituzione gobos 4. 4 Sostituzione fusibile 4. 5 Risoluzione dei problemi 5 Appendice 5. 1 Vista esplosa Certificato di garanzia Contenuto dell'imballo: • CROMOBEAM260 • Cavo di sicurezza • Supporti omega (2pz.) • Manuale utente...

  • Page 4: Sicurezza

    CROMOBEAM260 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    CROMOBEAM260 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE CROMOBEAM260 è il primo testa mobile BEAM concepito con sorgente luminosa LED, con l’impiego di un unico potente diodo da 60W. Il gruppo ottico si compone di una speciale lente a superficie liscia, in grado di generare un tubo di luce parallelo e super-concentrato con 6°...
  • Page 7 CROMOBEAM260 Struttura e corpo mobile • Corpo: in polimeri ignifughi ad alta resistenza, colore nero • Escursione: Pan= 540° Tilt= 270° • Risoluzione Pan/Tilt: 8-bit o 16-bit: • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004°...

  • Page 8: Elementi Di Comando E Di Collegamento

    CROMOBEAM260 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO Fig.2 MENU ENTER DOWN 8 9 10 11 Vista A Vista B...
  • Page 9 CROMOBEAM260 1. TESTA MOBILE 8. Tasto MENU per selezionare il menu 2. BRACCIO GIREVOLE d'impostazione o tornare ad un livello del 3. DMX OUT (XLR a 3 poli): menu precedente. 1= massa, 2 = DMX -, 3 = DMX + 9.

  • Page 10: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il CROMOBEAM260 può essere collocato su un piano solido. Inoltre, grazie ai fori di fissaggio, l’unità può essere montata anche a testa in giù, su una traversa (fig.4). Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 11: Funzioni E Impostazioni

    Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. 3.2 IMPOSTAZIONE BASE Il proiettore CROMOBEAM260 dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pan- nello di controllo e la loro gestione (fig.5). Welcome...

  • Page 12: Struttura Menu

    CROMOBEAM260 3.3 STRUTTURA MENU Address 001 - 512 Reset DMX512 Auto1 Auto2 Sound1 Sound2 Custom INTRO Test Slave Basic Channels Advanced 60 close Display Bright Keylock Info Edition Normal Reverse Normal Tilt Reverse INVERT Step Color Linear P/start 000 - 255...

  • Page 13: Funzionamento In Modalità Automatica

    • Infine, entrare nella modalità [USE] e selezionare [YES] per rendere attive le nuove impostazioni. Il CROMOBEAM260 eseguirà tutti gli “step” nella modalità [CUSTOM] (vedi paragrafo 3.4 “Funzionamento il modalità automatica”) e poi si fermerà. Qualora si voglia effettuare un ciclo continuo è necessario aggiun-...

  • Page 14: Modalità Master/Slave

    • Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4. • Servirsi dei connettori DMX del CROMOBEAM260 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 16.

  • Page 15: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per co- mandare la funzione del primo canale DMX, si deve impostare sul CROMOBEAM260 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

  • Page 16: Collegamenti Della Linea Dmx

    CROMOBEAM260 3.11 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 17: Tabella Canali Dmx

    CROMOBEAM260 3.13 TABELLA CANALI DMX BASIC CH Function in BASIC Value CH Function in BASIC Value DIMMER 0 - 540° 000 - 255 Dark - Bright 000 - 255 TILT STROBE 0 - 270° 000 - 255 Close 000 - 031...
  • Page 18 CROMOBEAM260 ADVANCED CH Function in ADVANCED Value CH Function in ADVANCED Value PRISM 0 - 540° 000 - 255 No rotation 000 - 007 Forwards gobo rotation from fast to slow 008 - 127 PAN FINE No rotation 128 - 135...
  • Page 19 CROMOBEAM260 CH Function in G1 Value CH Function in G1 Value DIMMER 0 - 540° 000 - 255 Dark - Bright 000 - 255 PAN FINE STROBE Fine control of pan movement 000 - 255 Close 000 - 031 Open...

  • Page 20: Impostazioni Del Proiettore

    CROMOBEAM260 3.14 IMPOSTAZIONI DEL PROIETTORE Per il CROMOBEAM260 è possibile modificare i parametri relativi al dispositivo: Impostazione funzioni proiettore 1. Premere il tasto MENU fino a quando sul display non appare [INVERT], quindi premere il tasto ENTER. 2. Premere il tasto UP/DOWN per selezionare il parametro che si desidera modificare fra [PAN], [TILT] e [COLOR], quindi premere il tasto ENTER per confermare la scelta.
  • Page 21 CROMOBEAM260 Impostazione display 1. Premere il tasto MENU fino a quando sul display non appare [INTRO] quindi premere il tasto ENTER. 2. Selezionare nel sottomenu la voce [DISPLAY] e confermare la scelta premendo il tasto ENTER. In questo modo è possibile scegliere il tempo retroilluminazione del display LCD.

  • Page 22: Manutenzione

    CROMOBEAM260 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.

  • Page 23: Sostituzione Gobos

    CROMOBEAM260 4.3 SOSTITUZIONE GOBOS I gobos rotanti, nella ruota, possono essere cambiati e sostituiti, per esempio, con propri gobos: 1. Staccare la spina dalla presa di rete. 2. Svitare le viti per togliere la copertura frontale e successivamente la parte superiore e inferiore della testa mobile.

  • Page 24: Sostituzione Fusibile

    CROMOBEAM260 4.4 SOSTITUZIONE FUSIBILE 1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato con uno dello stesso tipo e valore. 2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sosti- tuire il fusibile con uno identico per tipologia e valore.

  • Page 25: Appendice

    CROMOBEAM260 - 5 - APPENDICE 5.1 VISTA ESPLOSA 18 19 Fig.15 ITEM ITEM Head cover Motor Lenses Prism Tilt belt Motor Lens cover Head cover Power socket Rotation gobo wheel Power input Color wheel XRL Plug (male/female) Power switch Back cover...
  • Page 27 4. 1 Maintenance and cleaning the unit 4. 2 Gobos 4. 3 Replacement of the gobos 4. 4 Fuse replacement 4. 5 Trouble shooting 5 Appendix 5. 1 Exploded view Warranty Packing content • CROMOBEAM260 • Safety cable • Mount bracket (2pc.) • User manual...

  • Page 28: Safety

    CROMOBEAM260 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 29: General Information

    CROMOBEAM260 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 30: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION CROMOBEAM260 is the first BEAM moving head based on LED light source, housing a high-power 60W diode. The optical unit is composed by a special smooth-surface lens, featuring a 6° highly concentrated parallel beam. Its light output can be compared to a MSR575 luminaire with Iris effect enabled. The amaz-...
  • Page 31 CROMOBEAM260 • Motion Angle: Pan = 540° Tilt = 270° • Pan/Tilt resolution: 8-bit or 16-bit: • Pan = 2,10° Pan Fine = 0,008° Tilt = 1,05° Tilt Fine = 0,004° • Suspension and fixing: any possible working positionthrough omega kit (included) Power supply • Power unit: 100-240V 50/60Hz...

  • Page 32: Operating Elements And Connections

    CROMOBEAM260 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 MENU ENTER DOWN 8 9 10 11 View A View B...
  • Page 33 CROMOBEAM260 1. MOVING HEAD 7. VENTILATION OPENINGS: the openings let the 2. ROTARY ARM air flow in. Do not obstruct them; 3. DMX OUT ( 3-pole XLR): 8. MENU button: scroll through the main menu 1 = ground, 2 = DMX -, 3 = DMX + or exits from the current submenu.

  • Page 34: Installation

    2.1 MOUNTING The CROMOBEAM260 may be set up on a solid and even surface. By means of the fixing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in fig.4.

  • Page 35: Functions And Settings

    CROMOBEAM260 is ready for operation. After operation, switch off the unit with the power switch. 3.2 BASIC The CROMOBEAM260 has a LCD display and 4 button used to access the control panel functions and manage them (fig.5). Welcome ADD:001...

  • Page 36: Menu Structure

    CROMOBEAM260 3.3 MENU STRUCTURE Address 001 - 512 Reset DMX512 Auto1 Auto2 Sound1 Sound2 Custom INTRO Test Slave Basic Channels Advanced 60 close Display Bright Keylock Info Edition Normal Reverse Normal Tilt Reverse INVERT Step Color Linear P/start 000 - 255...

  • Page 37: Operation In Automatic Mode

    • Enter [USE] and select [YES] to run the steps user need. CROMOBEAM260 will execute all the steps in the custom program and it will stop. To make the fixture to start over add a last step whose duration is 0 second.

  • Page 38: Master/Slave Mode

    • Press the ENTER button to confirm. • Press the MENU button to go back or wait some seconds for automatic exit from the menu. The tables on page 17 indicate the operating mode and DMX value. The CROMOBEAM260 is equipped with 3-pole XLR connections.

  • Page 39: Dmx Addressing

    • Press the MENU button to go back or wait some seconds for automatic exit from the menu. To able to operate the CROMOBEAM260 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the CROMOBEAM260.

  • Page 40: Connection Of The Dmx Line

    CROMOBEAM260 3.11 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 41: Dmx Control

    CROMOBEAM260 3.13 DMX CONTROL BASIC CH Function in BASIC Value CH Function in BASIC Value DIMMER 0 - 540° 000 - 255 Dark - Bright 000 - 255 TILT STROBE 0 - 270° 000 - 255 Close 000 - 031...
  • Page 42 CROMOBEAM260 ADVANCED CH Function in ADVANCED Value CH Function in ADVANCED Value PRISM 0 - 540° 000 - 255 No rotation 000 - 007 Forwards gobo rotation from fast to slow 008 - 127 PAN FINE No rotation 128 - 135...
  • Page 43 CROMOBEAM260 CH Function in G1 Value CH Function in G1 Value DIMMER 0 - 540° 000 - 255 Dark - Bright 000 - 255 PAN FINE STROBE Fine control of pan movement 000 - 255 Close 000 - 031 Open...

  • Page 44: Fixture Settings

    CROMOBEAM260 3.14 FIXTURE SETTINGS It is possible to change the parameter value in the following way: Settings functions 1. Press the button MENU so many times until the display shows [INVERT], then press the button ENTER. 2. Press the button UP/DOWN to select [PAN], [TILT] or [COLOR], press ENTER button to confirm the choice.
  • Page 45 CROMOBEAM260 Display setting 1. Press the button MENU so many times until the display shows [INTRO], then press the button ENTER. 2. Select in submenu [DISPLAY], to select the lighting time of the LCD display panel. Press ENTER button to confirm the choice.

  • Page 46: Maintenance

    CROMOBEAM260 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.

  • Page 47: Replacement Of The Gobos

    CROMOBEAM260 4.3 REPLACEMENT OF THE GOBOS The rotating gobos can be replaced and e. g. be exchanged for individual gobos. 1. Disconnect the main plug from the socket. • Release the screws and remove the cover.Then remove the prism support and rotating gobo wheel.

  • Page 48: Fuse Replacement

    CROMOBEAM260 4.4 FUSE REPLACEMENT 1. With a flat head screwdriver, wedge the fuse holder out of its housing and remove the blown fuse from its holder. 2. Replace the blown fuse with a fuse of the exact same type and rating.

  • Page 49: Appendix 5. 1 Exploded View

    CROMOBEAM260 - 5 - APPENDIX 5.1 EXPLODED VIEW 18 19 Fig.15 ITEM ITEM Head cover Motor Lenses Prism Tilt belt Motor Lens cover Head cover Power socket Rotation gobo wheel Power input Color wheel XRL Plug (male/female) Power switch Back cover...
