Pikaopas; Termostaatin Käyttöohjeet - Uponor Smatrix Move PLUS Quick Manual

Pikaopas

HUOM!
Tämä pikaopas on tarkoitettu kokeneiden
asentajien muistin tueksi. Suosittelemme
koko ohjekirjan lukemista ennen
säätöjärjestelmän asennusta ja käyttämistä.
PUMP P1
230 V 50 Hz
L
230 V 50 Hz

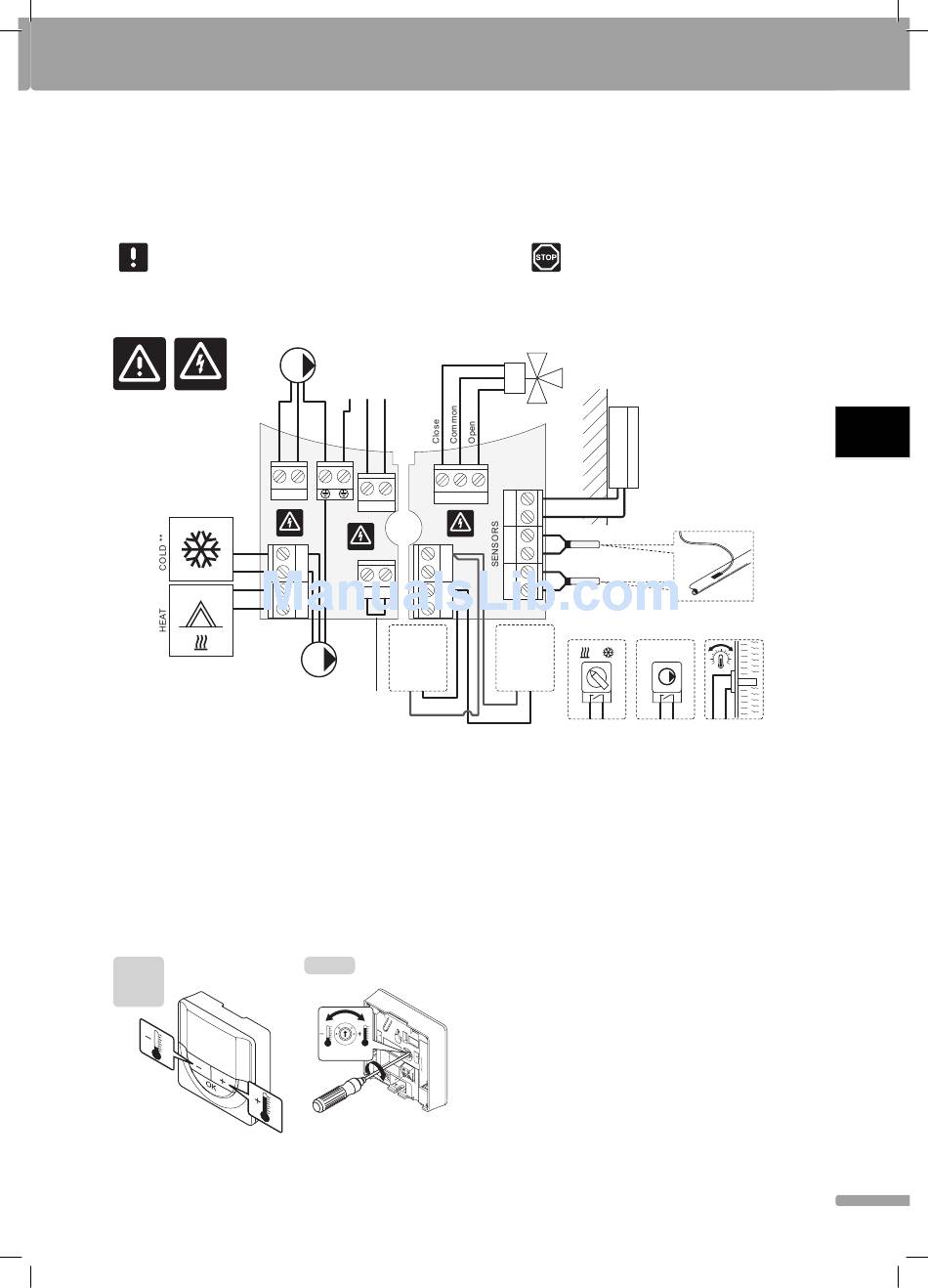

*) Ulkolämpötila-anturi voidaan kytkeä joko keskusyksikköön tai termostaattiin.
**) Kytke liittimeen joko KYLMÄ tai PUMPPU P2 (sekundäärinen lämmitys-/jäähdytyspiiri).
***) Valitse tuloliitäntä (lämmitys/jäähdytys-vaihtokytkentä, pumpun ohjaussignaali tai upotettava termostaatti) ja valitse asetus 11 – Langallinen tuloliitäntä 1 tai asetus
12 – Langallinen tuloliitäntä 2 liitännän mukaan. Lämmitys/jäähdytys-toimintoa voi käyttää vain järjestelmissä ilman rekisteröityä langatonta termostaattia.
****) Mahdollisen lämpötilanrajoittimen kytkentä, tehtaalla liitäntään on asennettu kaapelisilta. Ota silta pois, mikäli lämpötilanrajoitinta käytetään PUMPUN P1 kanssa.
*****) Mahdollinen paluuvesianturi. Voidaan käyttää lämmityksen tehostamiseen vain järjestelmissä ilman rekisteröityä langatonta termostaattia.
