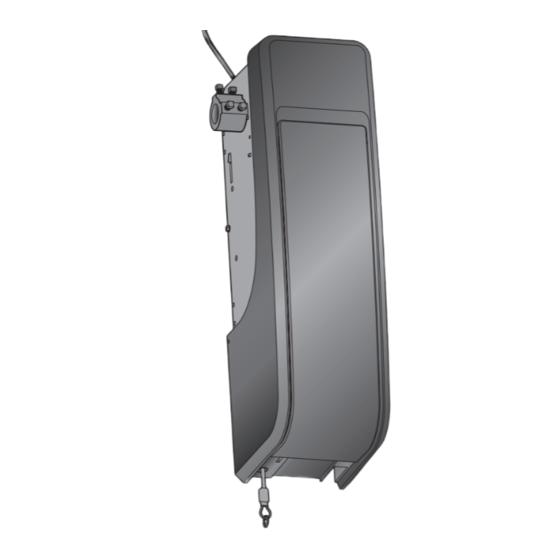

Wall Mount Wi-Fi
Model 8500W
This product is intended for installation only by trained garage door technicians. This
product may require adjustments to door springs and/or track configurations. This product
is not intended for use on low headroom tracks with outside pickup drum or garage doors
utilizing extension springs.
• Please read this manual and the enclosed safety materials carefully!
• The door WILL NOT CLOSE unless the Protector System
monitor are connected and properly aligned.
• Periodic checks of the garage door opener are required to ensure safe
operation.
• The model number is located on the front cover of the operator.
• This garage door opener is ONLY compatible with MyQ
accessories.
Register your garage door opener to receive updates and offers from LiftMaster
OR register online at: www.prodregister.com/LiftMaster
INSTALL ON SECTIONAL DOORS WITH
®
Garage Door Opener
Take a photo of the camera icon
including the points ( ).
Send it in by texting the photo
to 71403 (US) or visit
www.liftmaster.photo (Global)
USER'S GUIDE
FOR RESIDENTIAL USE ONLY
TORSION ASSEMBLIES ONLY
and cable tension
®
and Security+ 2.0
®
®
LiftMaster.com
LiftMaster
300 Windsor Drive
Oak Brook, IL 60523
