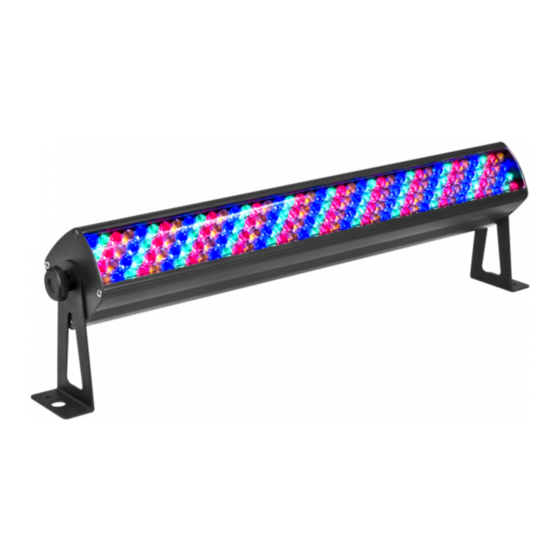

ProLights Batstrip160 User Manual

Linear led projector
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BATSTRIP160
lIneAR leD PRojecToR
Manuale Utente

User Manual

IT
EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Batstrip160 and is the answer not in the manual?

Questions and answers

Related Manuals for ProLights Batstrip160

Summary of Contents for ProLights Batstrip160

  • Page 1: User Manual

    BATSTRIP160 lIneAR leD PRojecToR Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 15 Funzionamento tramite il controller IRC 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia • BATSTRIP160 Contenuto dell'imballo: • Staffa di fissaggio (2pz.) • Cavo di alimentazione • Manuale utente...

  • Page 4: Sicurezza

    BATSTRIP 160 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    BATSTRIP 160 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    - 1 - INTRODUZIONE 1.1 DESCRIZIONE BATSTRIP160 è un proiettore lineare LED concepito per un utilizzo completamente senza fili mediante il pacco batteria al litio interno e il controller a infrarossi per il controllo in remoto. L’autonomia della batte- ria assicura un utilizzo fino a 7 ore continue ed il suo design risulta essere l’ideale per applicazioni in club, tradeshow, corporate events, eventi mobili.

  • Page 7: Elementi Di Comando E Di Collegamento

    BATSTRIP 160 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 3 4 5 6 Vista Posteriore Fig.1 1. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX + 2. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX + 3.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO BATSTRIP160 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla dop- pia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio occorrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    Durante il funzionamento, nella condizione di standby, il display visualizza il livello di carica residua della batteria, come indicato nella figura seguente. 100% Fig.3 3.2 IMPOSTAZIONE BASE Il proiettore BATSTRIP160 dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (fig.4). MENU DOWN ENTER Fig.4...

  • Page 10: Struttura Menu

    BATSTRIP 160 3.3 STRUTTURA MENU MAIN FUNCTION SELECTION SUB-SELECTION 1 SUB-SELECTION 2 DESCRIPTION 2-CH 4-CH 5-CH Personality d001 - d512 Select DMX starting address and personality 8-CH 10CH 18CH SLAv Slave Mode Slave mode SU__ Sound Mode SU 0 - SU31 Sound sensitivity control r000 - R255 g000 - G255...

  • Page 11: Modalità Preset Program

    • Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 / 3.5 • Servirsi dei connettori DMX del BATSTRIP160 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 13...

  • Page 12: Collegamento

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul BATSTRIP160 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...

  • Page 13: Collegamenti Della Linea Dmx

    BATSTRIP 160 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT DMX - OUTPUT Spina XLR...

  • Page 14: Tabella Canali Dmx

    BATSTRIP 160 3.14 TABELLA CANALI DMX CH Function in CH2 mode Value CH Function in CH4 mode Value AUTO PROGRAMS No function 000 - 007 0% - 100% 000 - 255 008 - 015 GREEN Green 016 - 023 0% - 100% 000 - 255 Blue 024 - 031...
  • Page 15 BATSTRIP 160 CH Function in CH8 mode Value CH Function in CH8 mode Value DIMMER Auto Program 14 232 - 239 0% - 100% 000 - 255 Auto Program 15 240 - 247 Sound Mode 248 - 255 0% - 100% 000 - 255 SPEED/SENSITIVITY Auto program speed (when Auto program is...
  • Page 16 BATSTRIP 160 CH10 CH18 CH Function in CH10 mode Value CH Function in CH18 mode Value DIMMER DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 RED 1 - RED 2 RED 1 0% - 100% 000 - 255 0% - 100% 000 - 255...

  • Page 17: Funzionamento Tramite Il Controller Irc

    BATSTRIP 160 3.15 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare il BATSTRIP160 con il telecomando a raggi infrarossi: • Premere il tasto MENU fino a quando sul display non appare [ir], quindi premere ENTER per confermare. NOTA - Assicurarsi di puntare il telecomando direttamente verso il ricevitore dell’unità.

  • Page 18: Manutenzione

    BATSTRIP 160 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...

  • Page 19: Risoluzione Dei Problemi

    BATSTRIP 160 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il proiettore non illumina Tutti i colori impostati a 0 Incrementare i valori dei canali colori •...
  • Page 20 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 21 3. 14 DMX control 3. 15 Operation through the IRC controller 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty • BATSTRIP160 Packing content • Mount bracket (2pc.) • Power cord • User manual...

  • Page 22: Safety

    BATSTRIP 160 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 23: General Information

    BATSTRIP 160 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 24: Introduction

    - 1 - INTRODUCTION 1.1 DESCRIPTION BATSTRIP160 is a linear LED projector designed for use completely wireless through the internal lithium battery pack and the infrared controller for remote control. The battery provides up to 7 continue hours using and its design appears to be ideal for applications in clubs, trade show, corporate events, event furniture.

  • Page 25: Operating Elements And Connections

    BATSTRIP 160 1.3 OPERATING ELEMENTS AND CONNECTIONS 3 4 5 6 Rear view Fig.1 1. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX + 2. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX + 3.

  • Page 26: Installation

    2.1 MOUNTING BATSTRIP160 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 27: Functions And Settings

    NOTE - The BATSTRIP160 comes with a rechargeable lithium battery for cable-free operation. To charge the battery, simply plug in the power cord at any time before, during, or after operation. To charge the battery before or after operation with all the LEDs off, leave the power switch in the Off position.

  • Page 28: Menu Structure

    BATSTRIP 160 3.3 MENU STRUCTURE MAIN FUNCTION SELECTION SUB-SELECTION 1 SUB-SELECTION 2 DESCRIPTION 2-CH 4-CH 5-CH Personality d001 - d512 Select DMX starting address and personality 8-CH 10CH 18CH SLAv Slave Mode Slave mode SU__ Sound Mode SU 0 - SU31 Sound sensitivity control r000 - R255 Custom Static...

  • Page 29: Preset Program Mode

    BATSTRIP 160 3.5 PRESET PROGRAM MODE • Press the button MENU so many times until the display shows [P_ _], then press the button ENTER. • Press the button UP/DOWN to select the desired program [P 1 - P 17]. Press the button ENTER to confirm. • Press the button UP/DOWN to select the desired run speed [SP1 - SP99 - SPFL];...

  • Page 30: Dmx Operation

    3.11 DMX ADDRESSING To able to operate the BATSTRIP160 with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX channel, adjust the start address 33 on the BATSTRIP160.

  • Page 31: Connection Of The Dmx Line

    BATSTRIP 160 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative...

  • Page 32: Dmx Control

    BATSTRIP 160 3.14 DMX CONTROL CH Function in CH2 mode Value CH Function in CH4 mode Value AUTO PROGRAMS No function 000 - 007 0% - 100% 000 - 255 008 - 015 GREEN Green 016 - 023 0% - 100% 000 - 255 Blue 024 - 031...
  • Page 33 BATSTRIP 160 CH Function in CH8 mode Value CH Function in CH8 mode Value DIMMER Auto Program 14 232 - 239 0% - 100% 000 - 255 Auto Program 15 240 - 247 Sound Mode 248 - 255 0% - 100% 000 - 255 SPEED/SENSITIVITY Auto program speed (when Auto program is...
  • Page 34 BATSTRIP 160 CH10 CH18 CH Function in CH10 mode Value CH Function in CH18 mode Value DIMMER DIMMER 0% - 100% 000 - 255 0% - 100% 000 - 255 RED 1 - RED 2 RED 1 0% - 100% 000 - 255 0% - 100% 000 - 255...

  • Page 35: Operation Through The Irc Controller

    BATSTRIP 160 3.15 OPERATION THROUGH THE IRC CONTROLLER To control the BATSTRIP160 with the infrared remote control: • Press the button MENU repeatedly until [ir], then press button ENTER to confirm. NOTE - Make sure to point the controller directly at the receiver on the product.

  • Page 36: Maintenance

    BATSTRIP 160 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

  • Page 37: Troubleshooting

    BATSTRIP 160 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels •...
  • Page 39 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 44 Music & Lights S.r.l. entertainment technologies Via Appia km 136,200 - 04020 Itri (LT) ITALY ISO 9001:2008 tel. +39 0771 72190 fax +39 0771 721955 Certified Company www.musiclights.it info@musiclights.it...
