anschliessen | electrical connection
4 Anschließen
ACHTUNG!
• Überprüfen, ob die Versorgungsspannung
mit der Nennspannung des Strömungs wäch -
ters übereinstimmt.
1 Gehäusedeckel abschrauben und entfernen.
2 Kabel für Netzanschluss und Relaisausgang
durch die Kabelverschraubung führen.
3 Den Netzanschluss an den Klemmen 1 und
2 und den Relaisausgang an den Klemmen
3 ... 5 anschließen (siehe Fig. 2).
4 Kabelverschraubung zur Zugentlastung der
Kabel handfest anziehen.
5 Versorgungsspannung anschließen.

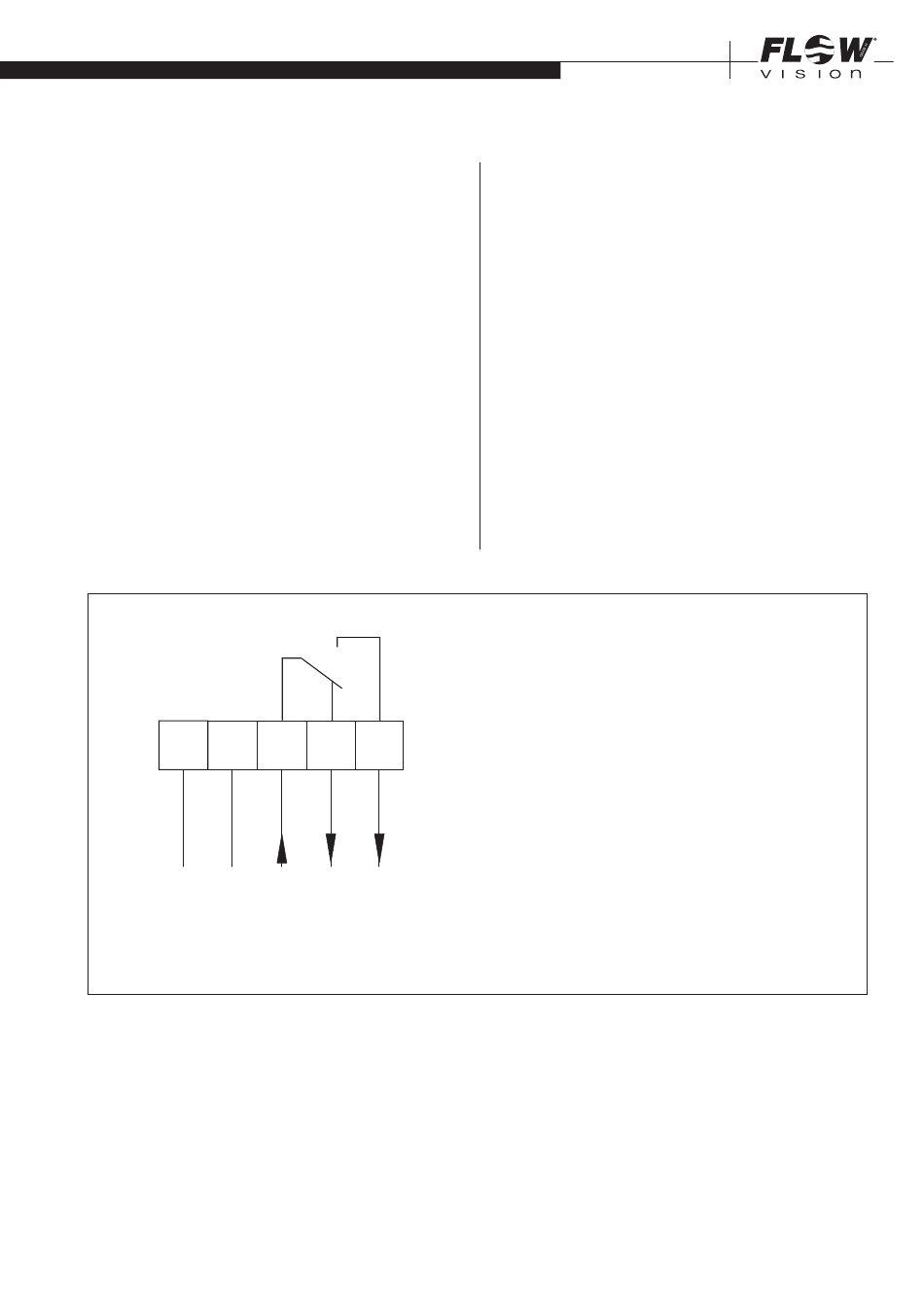

1 2
AC: L N
DC: + -
Netzanschluss
mains
MIN oder/or MAX
3 4 5
0 I
Relaisausgänge
relay outputs
SW1 18 | Flow Monitor

4 Electrical connection

CAUTION!
• Check that the supply voltage corresponds
with the voltage rating shown on the system.
1 Loosen the retaining screws and remove the
cover of the housing.
2 Feed the supply input cable and relay con-
necting cable through the appropriate cable
gland.
3 Connect the supply input cable to terminals
1 and 2, and the relay connecting cable to
terminals 3 ... 5 (see fig. 2).
4 Tighten the cable gland fingertight.
5 Connect power supply.
Relais unerregt dargestellt (LED rot)
relay shown de-energized (LED red)
0 = Überwachungsmedium ist im unzulässigen Bereich
medium to be monitored is in the inadmissible range
I = Überwachungsmedium ist im zulässigen Bereich
medium to be monitored is in the operating range
Fig. 2
7
