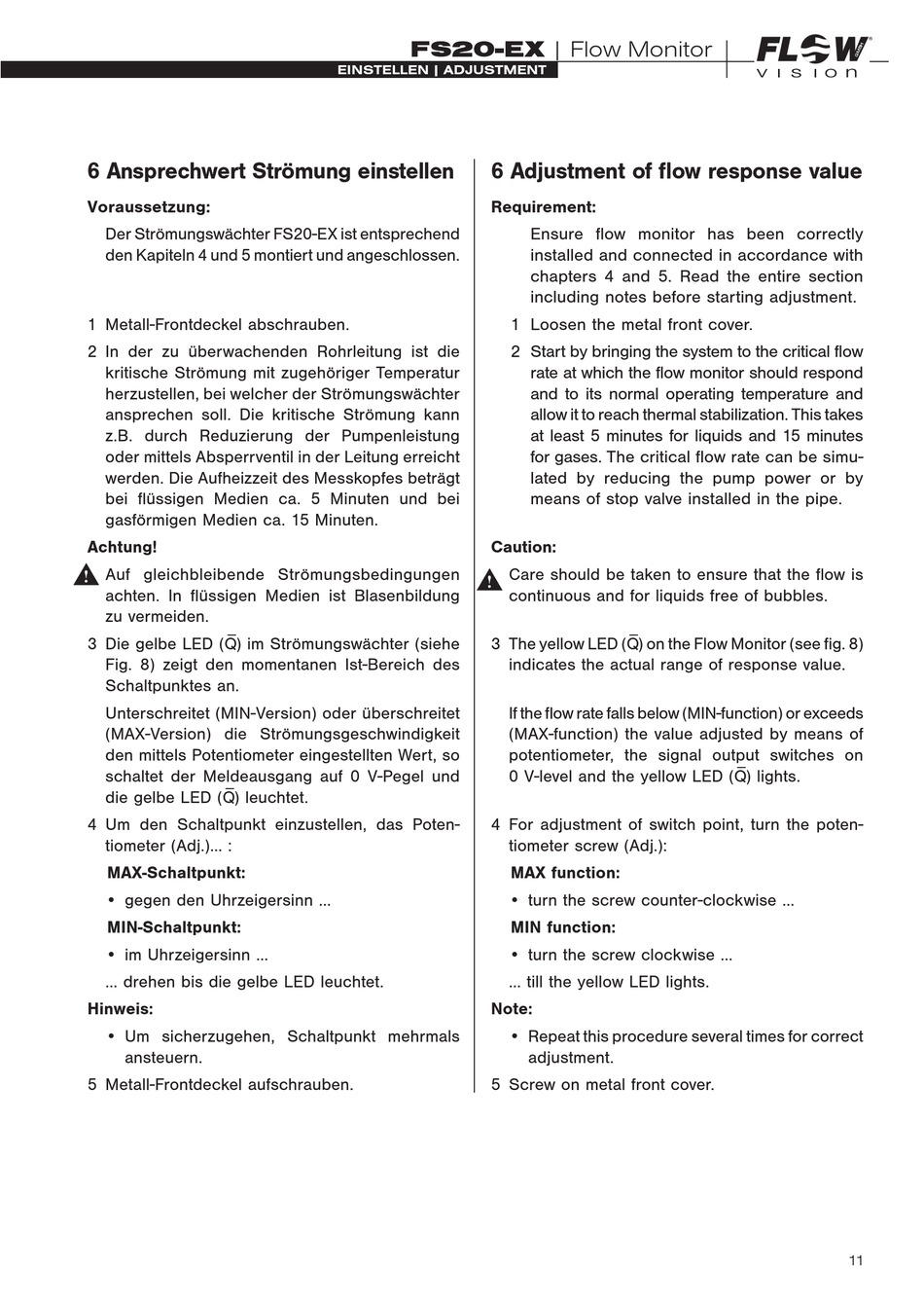

6 Ansprechwert Strömung einstellen
Voraussetzung:
Der Strömungswächter FS20-EX ist entsprechend
den Kapiteln 4 und 5 montiert und angeschlossen.
1 Metall-Frontdeckel abschrauben.
2 In der zu überwachenden Rohrleitung ist die
kritische Strömung mit zugehöriger Tempe ratur
herzustellen, bei welcher der Strö mungs wächter
ansprechen soll. Die kritische Strömung kann
z.B. durch Reduzierung der Pumpenleistung
oder mittels Absperr ventil in der Leitung erreicht
werden. Die Aufheizzeit des Messkopfes beträgt
bei flüssigen Medien ca. 5 Minuten und bei
gasförmigen Medien ca. 15 Minuten.
Achtung!
Auf gleichbleibende Strö mungs bedingungen
achten. In flüssigen Medien ist Blasenbildung
zu vermeiden.
3 Die gelbe LED (Q �) im Strömungswächter (siehe
Fig. 8) zeigt den mo mentanen Ist-Bereich des
Schalt punktes an.
Unterschreitet (MIN-Version) oder überschreitet
(MAX-Version) die Strömungs geschwin digkeit
den mittels Potentiometer eingestellten Wert, so
schaltet der Melde ausgang auf 0 V-Pegel und
die gelbe LED (Q �) leuchtet.
4 Um den Schaltpunkt einzustellen, das Poten-
tiometer (Adj.)... :
MAX-Schaltpunkt:
• gegen den Uhrzeigersinn ...
MIN-Schaltpunkt:
• im Uhrzeigersinn ...
... drehen bis die gelbe LED leuchtet.
Hinweis:
• Um sicherzugehen, Schaltpunkt mehrmals
ansteuern.
5 Metall-Frontdeckel aufschrauben.
FS20-EX | Flow Monitor
EINSTELLEN | ADJUSTMENT
6 Adjustment of flow response value
Requirement:
1 Loosen the metal front cover.
2 Start by bringing the system to the critical flow
Caution:
Care should be taken to ensure that the flow is
continuous and for liquids free of bubbles.
3 The yellow LED (Q �) on the Flow Monitor (see fig. 8)
indicates the actual range of response value.
If the flow rate falls below (MIN-function) or exceeds
(MAX-function) the value adjusted by means of
potentiometer, the signal output switches on
0 V-level and the yellow LED (Q �) lights.
4 For adjustment of switch point, turn the poten-
tiometer screw (Adj.):
MAX function:
• turn the screw counter-clockwise ...
MIN function:
• turn the screw clockwise ...
... till the yellow LED lights.
Note:
• Repeat this procedure several times for correct
5 Screw on metal front cover.
Ensure flow monitor has been correctly
installed and connected in accordance with
chapters 4 and 5. Read the entire section
including notes before starting adjustment.
rate at which the flow monitor should respond
and to its normal operating temperature and
allow it to reach thermal stabilization. This takes
at least 5 minutes for liquids and 15 minutes
for gases. The critical flow rate can be simu-
lated by reducing the pump power or by
means of stop valve installed in the pipe.
adjustment.
