Installation - Flow vision FS20-EX Instructions For Installation And Adjustment

Strömungswächter | FS20-EX
øi (Rohrinnendurchmesser)
øi (inside pipe diameter)
Verschraubung
Best.-Nr. 0Z122Z000196
Threaded installation bush
0Z122Z000196
Verschraubungskörper
threaded installation bush
19
.748
Einsetzbar bis zu einem Systemdruck von 25
bar/2,5 MPa.
Suitable up to 25 bar/2.5 MPa /362.6 psi.
8
Vorderer Klemmring
front sealing ring
Überwurfmutter
Hinterer Klemmring
union nut
rear sealing ring
SW 29
SW 27
1.06 in. 1.14 in.
52
2.05

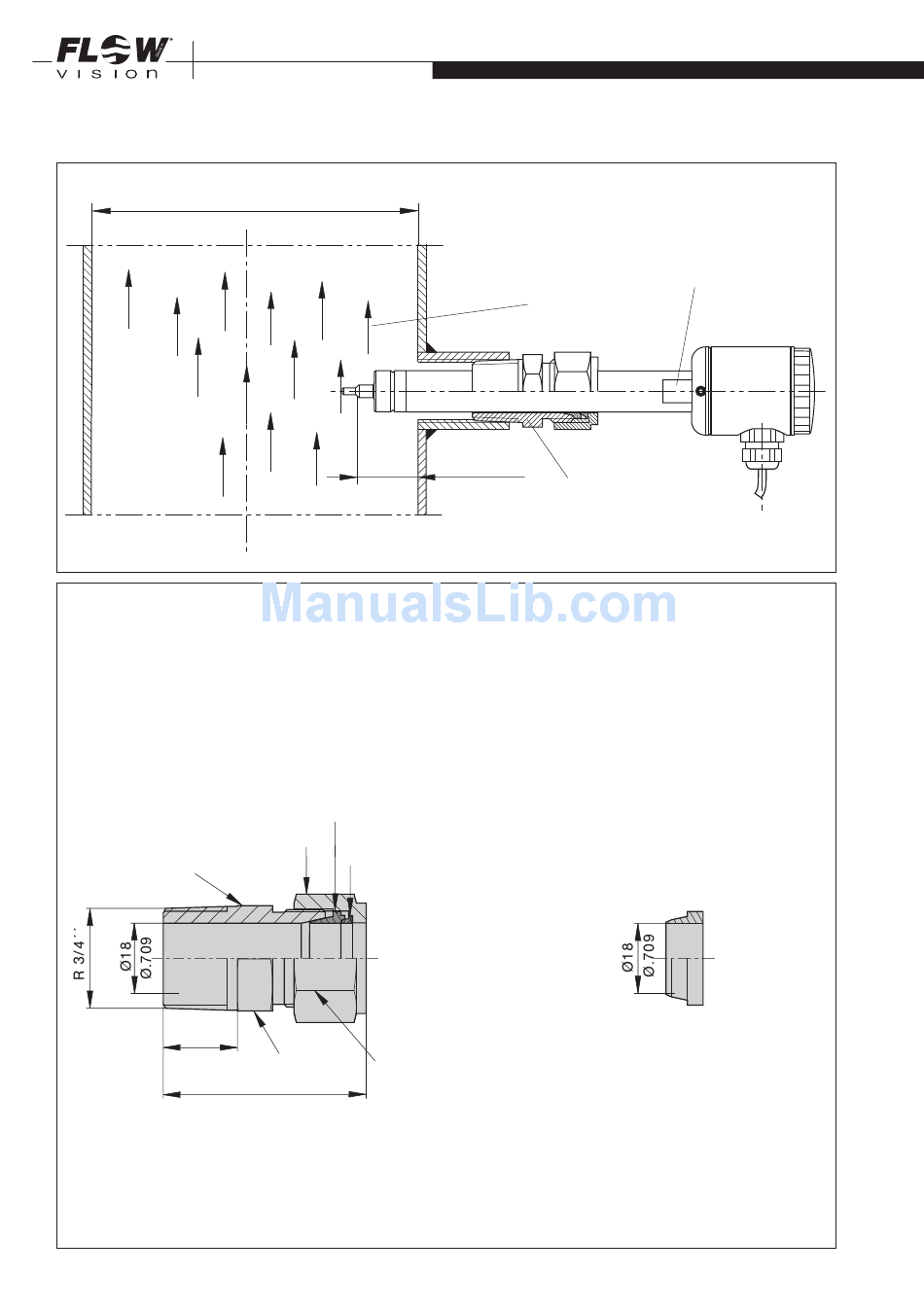

INSTALLATION

Strömungsrichtung
flow direction
1/8 vom øi
1/8 of øi
Verschraubung
(Edelstahl-Schneidring)
threaded installation bush
(stainless steel ring)
Teflonklemmring
Best.-Nr. 0Z122Z000197
Teflon sealing ring
0Z122Z000197
Teflonklemmring nur in Gasen (z.B.
Luft) bis maximal 2 bar/0,2 MPa
einsetzbar.
Teflon sealing ring only suitable if moni-
toring gases (e.g. air). Pressure resistant
up to 2 bar/0,2 MPa /29 psi.
F
Fig. 4
Fig. 5
