Einbauanweisung

Installation Instructions

Instructions de montage
Istruzioni di montaggio

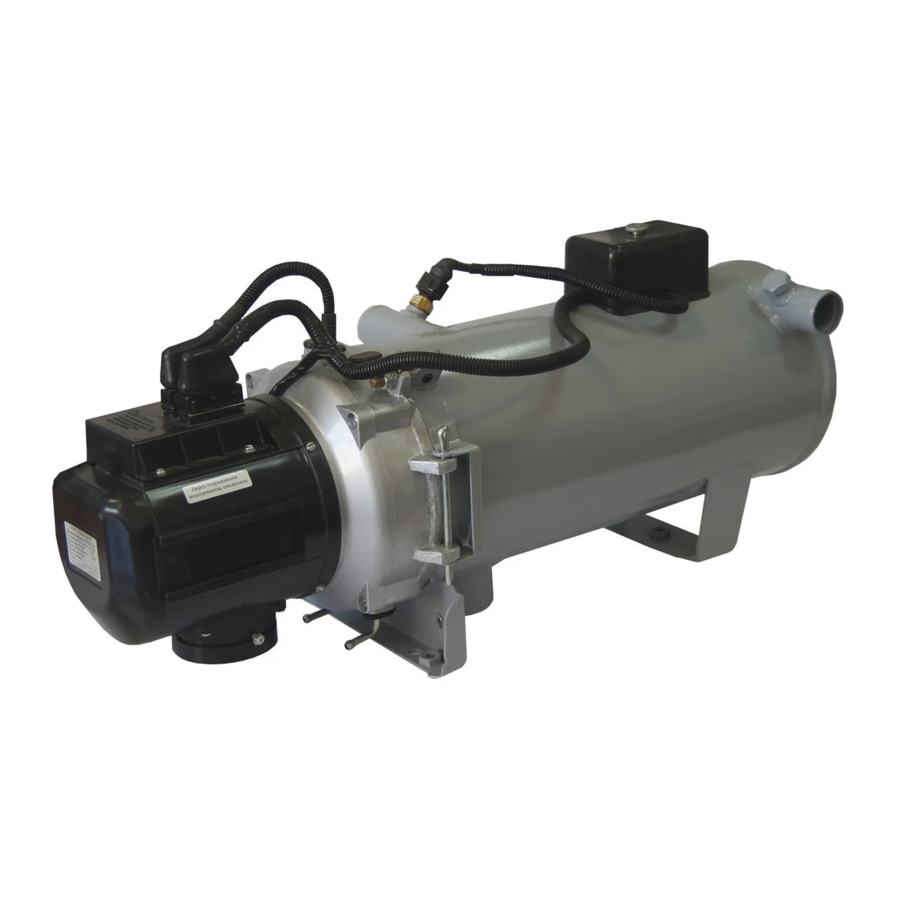

GBW 300
NGW 300 (CNG, Erdgas)
LGW 300 (LPG, Propan)
NGW 300 (CNG, natural gas)
LGW 300 (LPG, propane)
NGW 300 (CNG, gaz naturel)
LGW 300 (LPG, propane)
NGW 300 (CNG, gas naturale)
LGW 300 (LPG, propano)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GBW 300 and is the answer not in the manual?

Questions and answers

Related Manuals for Webasto GBW 300

Summary of Contents for Webasto GBW 300

  • Page 1: Water Heaters

    Water Heaters Installation Instructions Chauffages à eau Instructions de montage Riscaldatori ad acqua Istruzioni di montaggio GBW 300 NGW 300 (CNG, Erdgas) LGW 300 (LPG, Propan) NGW 300 (CNG, natural gas) LGW 300 (LPG, propane) NGW 300 (CNG, gaz naturel)

  • Page 2: Table Of Contents

    Electrical connections ............52 Schaltpläne ................23 Circuit diagrams..............53 Erstinbetriebnahme .............. 26 Initial start-up ................ 56 Störungen ................27 Troubleshooting ..............57 Technische Daten ..............28 Technical data ............... 58 Webasto Service Telefon ............121 Webasto Service telephone ............121...
  • Page 3 Schémas électriques ............83 Schemi elettrici ..............113 Première mise en service ............ 86 Prima messa in funzione ........... 116 Pannes .................. 87 Guasti .................. 117 Caractéristiques techniques ..........88 Dati tecnici ................118 Assistance téléphonique Webasto ..........121 Telefono assistenza Webasto ............. 121...

  • Page 4: Gesetzliche Bestimmungen Für Den Einbau

    Betriebsbedingungen nicht beeinträchtigt werden kann. Im Geltungsbereich der StVZO besteht für das Wasserheizgerät Der Einbau des Heizgerätes in den Führer- oder Fahrgastraum von GBW 300 vom Kraftfahrt-Bundesamt eine "Allgemeine Bauartgenehmi- Kraftomnibussen ist nicht zulässig. gung" mit dem amtlichen Prüfzeichen: Zum Einbau in Fahrzeuge zum Transport gefährlicher Güter ist das...

  • Page 5: Sonstige Vorschriften

    Vorschriften bestehen - eine Abnahme durch die je- weilige Prüfstelle erforderlich. Die Nichtbeachtung der Einbauanweisung und der darin enthalte- nen Hinweise führen zum Haftungsausschluss seitens Webasto. Gleiches gilt auch für nicht fachmännisch oder nicht unter Verwen- dung von Originalersatzteilen durchgeführte Reparaturen. Dieses hat das Erlöschen der Allgemeinen Bauartgenehmigung des Heiz-...

  • Page 6: Verwendung / Ausführung

    GBW 300 Verwendung / Ausführung Verwendung / Ausführung 3.1. Verwendung der Wasserheizgeräte Die Wasserheizgeräte Webasto GBW 300 sind nur in Verbindung mit der fahrzeugeigenen Heizanlage – zum Beheizen des Fahrgastinnenraumes, – zum Entfrosten der Fahrzeugscheiben sowie – zum Vorwärmen wassergekühlter Motoren von Kraftomnibussen zu verwenden.

  • Page 7: Einbau

    Einbau GBW 300 Einbau Das Wasserheizgerät GBW 300 darf nur außerhalb des Fahrgastrau- raum eindringen kann. mes eingebaut werden. Beim Einbau sollte der Raumbedarf für die Wartungszugänglichkeit be- ACHTUNG: achtet werden. Der Brennerkopf und die Brennkammer müssen demon- – Die gesetzlichen Bestimmungen und sonstige Vorschriften für den tierbar sein (siehe Bild 3), der Temperaturbegrenzer und der Regelther- Einbau auf Seite 1 und 2 sind zu beachten.
  • Page 8 GBW 300 Einbau Heizgerät 1.1 Brennlufteintritt 1.2 Abgasaustritt 1.3 Raumbedarf zum Ausbau des Brennerkopfes 1.4 Gaseintritt 1.5 Kühlflüssigkeitseintritt 1.6 Temperaturbegrenzer 1.7 Regelthermostat 1.8 Kühlflüssigkeitsaustritt Druckregler Thermostat T-Stück Umwälzpumpe Referenzdruckleitung (9 mm i.ø) Kühlwasserschlauch (15 mm i.ø) Schlauch für Gasanschluss (25 mm i.ø) Entlüftung zur höchsten Öffnung des Einbauraumes...
  • Page 9 Einbau GBW 300 Heizgerät 1.1 Brennlufteintritt 1.2 Abgasaustritt 1.3 Raumbedarf zum Ausbau des Brennerkopfes 1.4 Gaseintritt 1.5 Kühlflüssigkeitseintritt 1.6 Temperaturbegrenzer 1.7 Regelthermostat 1.8 Kühlflüssigkeitsaustritt Druckregler Thermostat T-Stück Umwälzpumpe Referenzdruckleitung (9 mm i.ø) Kühlwasserschlauch (15 mm i.ø) Schlauch für Gasanschluss (19 mm i.ø)

  • Page 10: Typschild

    GBW 300 Typschild Typschild Das Typschild muss an einer gegen Beschädigung geschützten Stelle liegen und im eingebauten Zustand des Heizgerätes gut sichtbar sein (oder Typschild-Duplikat verwenden). Nichtzutreffende Jahreszahlen sind am Typschild dauerhaft zu strei- chen. Bild 5: Typschild (Beispiel: Ausführung NGW 300)

  • Page 11: Einbaubeispiele

    Einbaubeispiele GBW 300 Einbaubeispiele Wasserheizungskreislauf - Wandheizkörper und Dachkanalheizung Wandheizkörper mit Gebläse Wärmetauscher Einstieg Heizgerät Umwälzpumpe Dachwärmetauscher Kraftfahrzeugmotor Fahrerplatzheizung Bedienelement Gastanks 10 Gasdruckregler 11 Entlüftungsschlitze (an höchster Stelle) Vorlauf Rücklauf Gasleitung Bild 6: Einbaubeispiel für Heizgerät NGW 300 in Bus...
  • Page 12 GBW 300 Einbaubeispiele Wasserheizungskreislauf - Wandheizkörper und Dachkanalheizung Wandheizkörper mit Gebläse Wärmetauscher Einstieg Heizgerät Umwälzpumpe Dachwärmetauscher Kraftfahrzeugmotor Fahrerplatzheizung Bedienelement Gastanks 10 Gasdruckregler 11 Entlüftungsschlitze (an tiefster Stelle) Vorlauf Rücklauf Gasleitung Bild 7: Einbaubeispiel für Heizgerät LGW 300 in Bus...

  • Page 13: Druckregler Ngw 300

    Druckregler NGW 300 GBW 300 Druckregler NGW 300 7.1. Einbau Druckregler 22 + 2 mm 22 + 2 mm Max. Länge der Gasversorgungsleitung vom Druckregler zum Heizge- rät: 1 m. Druckregler und Heizgerät müssen in einem Abstand kleiner als 1 m verbaut werden.
  • Page 14 GBW 300 Druckregler NGW 300 Gasaustritt zum Heizgerät Wassereintritt Wasseraustritt Sicherheitsventil Einbaulage Gaseintritt vom Vorratstank Magnetventil (2 x) Ablassschraube Anschluss Referenzdruckleitung Bild 9: Druckregler Druckregler Zu den Wärmetauschern Wasser- Wassereintritt austritt Heizgerät Umwälzpumpe Thermostatventil vom Motor 15 mm i.ø Wasserschlauch...

  • Page 15: Druckregler Lgw 300

    Druckregler LGW 300 GBW 300 Druckregler LGW 300 8.1. Einbau Druckregler Max. Länge der Gasversorgungsleitung vom Druckregler zum Heizge- 22 + 2 mm 22 + 2 mm rät: 1 m Druckregler und Heizgerät müssen in einem Abstand kleiner als 1 m verbaut werden.
  • Page 16 GBW 300 Druckregler LGW 300 Gasaustritt zum Heizgerät Wasseraustritt Wassereintritt Einbaulage Gaseintritt vom Vorratstank Magnetventil (2 x) Ablassschraube Anschluss Referenzdruckleitung Bild 12: Druckregler Wasseraustritt Zu den Wärmetauschern Druckregler Heizgerät Wassereintritt Umwälzpumpe Thermostatventil vom Motor 15 mm i.ø Wasserschlauch Bild 13: Wasserkreislauf...

  • Page 17: Einbau Umwälzpumpe

    Einbau Umwälzpumpe GBW 300 Einbau Umwälzpumpe Die Umwälzpumpe wird entsprechend Bild 14 und 15, Bild 17 und 18 oder Bild 20 und 21 eingebaut. Einbaulage beachten! HINWEIS: Die Pumpenstutzen und Anschlussleitungen von Wassereintritt und Wasseraustritt müssen fluchten (keine Verspannungen). 9.1.
  • Page 18 GBW 300 Einbau Umwälzpumpe 9.2. Umwälzpumpe U 4851 min. 5° Bild 18: Lochbild für Ständer Umwälzpumpe U 4851 * Spannbereich der Spannschelle des Ständers Bild 17: Umwälzpumpe U 4851 Einbaulage Volumenstrom (mit Wasser bei 20 °C) Durchflußwiderstand (bei stillstehender Pumpe) Bild 19: Volumenstrom und Durchflußwiderstand...
  • Page 19 Einbau Umwälzpumpe GBW 300 9.3. Umwälzpumpe Aquavent 6000 S min. 5° Bild 21: Lochbild für Ständer Umwälzpumpe Aquavent 6000 S HINWEIS: * Spannbereich der Spannschelle des Ständers Bei der Einbindung der Umwälzpumpe ist sicher zu stellen, dass der Vo- lumenstrom nur kurzzeitig unter 2500 l/h fällt! Ein ständiger Betrieb unter Bild 20: Umwälzpumpe Aquavent 6000 S...
  • Page 20 GBW 300 Einbau Umwälzpumpe 9.4. Motor für Umwälzpumpe U 4851 / Aquavent 6000 S 9.4.6. Reaktivierung des Motors Die Umwälzpumpe U 4851 / Aquavent 6000 S ist mit einem bürstenlo- Der Motor kann aus dem Sleep-Modus reaktiviert werden. Dies erfolgt sen Motor ausgerüstet.

  • Page 21: Anschluss An Das Kühlsystem Des Fahrzeuges

    Anschluss an das Kühlsystem des Fahrzeuges GBW 300 Anschluss an das Kühlsystem des Fahrzeuges Das Heizgerät wird an das Kühlsystem des Fahrzeuges entsprechend Bild 3 und 4 angeschlossen. Die im Kreislauf vorhandene Kühlflüssig- keitsmenge muss mindestens 10 Liter betragen. Die Wasserschläuche müssen mindestens DIN 73411 entsprechen. Die Schläuche sind knickfrei und - zur einwandfreien Entlüftung - möglichst...

  • Page 22: Brennstoffversorgung

    Brennstoff betrieben werden. Nur für NGW 300: Brennstoff: CNG (Erdgas) mit Mindest-Methangehalt von 95 %. Bei ge- ringeren Methangehalt ist das Heizgerät durch Webasto geschultes Personal an der Gasdüse neu einzustellen. Max. Ölgehalt im Gas 70 ppm. Die Brennstoffentnahme muss aus dem Tank oder in unmittelbarer Nähe des Tanks erfolgen.

  • Page 23: Brennluftversorgung

    Liegt das Heizgerät in einem geschlossenen Einbaukasten, ist eine Be- lüftungsöffnung von min. 100 cm erforderlich. Mit einer Heizgerätesonderausführung (auf Anfrage bei Webasto) kann die Brennluftansaugleitung verlängert werden. Die zulässigen Abmes- sungen der Brennluftansaugleitung sind bei dieser Heizgeräteausfüh- rung: –...

  • Page 24: Abgasleitung

    GBW 300 Abgasleitung Abgasleitung Die Mündung des Abgasrohres darf nicht in Fahrtrichtung zeigen. Die Abgasrohrmündung ist so anzuordnen, dass ein Zusetzen durch Schnee und Schlamm nicht zu erwarten ist. Als Abgasleitung sind starre Rohre aus unlegiertem oder legiertem Stahl mit einer Mindestwandstärke von 1,0 mm oder flexible Rohre nur aus le- giertem Stahl zu verwenden.

  • Page 25: Elektrische Anschlüsse

    Lebensgefahr: Vor Öffnen des Heizgerätes die Steckerverbindung zum Fahrzeug lösen. Der elektrische Anschluss der Heizgeräte mit Steuergerät wird ausge- führt gemäß Bild 25: System-Schaltplan für Wasserheizgeräte GBW 300 (mit Schalter) Bild 24: System-Schaltplan für Wasserheizgeräte GBW 300 (mit Vorwahluhr) Von der Standardvariante (Bild 25 / Bild 24) abweichende Systemschal- tungen sind separat bei Webasto anzufragen.

  • Page 26: Schaltpläne

    GBW 300 Schaltpläne Schaltpläne Pos. Benennung Bemerkung Leuchte Betriebsanzeige 15.1. Legende für Schaltpläne: Leuchte Flammanzeige Magnetventil Hochdruck Schnittstelle für Fahrzeugstecker, kundenspezifisch Magnetventil Niederdruck Diagnose W-Bus Magnetventil zeitverz. 1sec. nur bei NGW Motor Umwälzpumpe entfällt bei USA/Kanada Motor Brennluftgebläse USA/Kanada Vorwahluhr Schalter, EIN/AUS Heizgerät...
  • Page 27 Schaltpläne GBW 300 Bild 24: Systemschaltung für GBW 300, mit Vorwahluhr, Legende siehe Seite 23...
  • Page 28 GBW 300 Schaltpläne Bild 25: Systemschaltung für GBW 300, mit Schalter, Legende siehe Seite 23...

  • Page 29: Erstinbetriebnahme

    Erstinbetriebnahme GBW 300 Erstinbetriebnahme HINWEIS: Die Sicherheitshinweise in der Bedienungs- und Wartungsanweisung sind zu beachten! Die Bedienungs- und Wartungsanweisung vor Inbetriebnahme des Heizgerätes unbedingt lesen. Nach dem Einbau des Heizgerätes ist der Wasserkreislauf sorgfältig zu entlüften. Dabei müssen die Vorschriften des Fahrzeugherstellers be- achtet werden.

  • Page 30: Störungen

    Einschaltes des Heizgerätes. Störungen durch Überhitzung: Bei Überhitzung des Heizgerätes erfolgt eine Störabschaltung durch den Temperaturbegrenzer. Das Heizgerät wird gegen Wiedereinschaltung verriegelt und kann erst nach Überprüfung durch von Webasto geschultem Fachpersonal wieder in Betrieb genommen werden.

  • Page 31: Technische Daten

    Technische Daten GBW 300 Technische Daten Die nebenstehenden technischen Daten verstehen sich, soweit keine Grenzwerte angegeben sind, mit den bei Heizgeräten üblichen Toleran- zen von ± 10 % bei einer Umgebungstemperatur von +20 °C und bei Nennspannung. Elektrische Bauteile: Steuergerät, Motoren für Brennluftgebläse und Umwälzpumpe, Magnet- ventile, Zündfunkengeber und Vorwahluhr/ Schalter sind für 24 Volt aus-...
  • Page 32 GBW 300 Technische Daten Heizgerät Typ GBW 300 Prüfzeichen ~ S 330 Ausführung NGW 300 LGW 300 Wärmestrom 30 kW 30 kW Brennstoff CNG (Erdgas mit min. 95 % Methan) LPG (Propan) Druck des Brenngases beim Eintritt in das Heizgerät...

  • Page 34: Statutory Regulations Governing Installation

    A “General type approval” with an official test mark has been granted for The heater is not approved for installation in vehicles used to transport the GBW 300 water heater in the region governed by the German Road hazardous substances.

  • Page 35: Other Regulations

    Failure to follow the installation instructions and the notes contained therein will lead to all liability being refused by Webasto The same applies if repairs are carried out incorrectly or with the use of parts other than genuine spare parts. This will result in the revocation of the type licence for the heater and therefore the general operating licence for the vehicle.

  • Page 36: Use / Version

    Use / version Use / version 3.1. Use of the water heaters Webasto Thermo GBW 300 water heaters are only used in combination with the vehicle's own heating system – to heat the passenger cabin, – to defrost the vehicle windows and –...

  • Page 37: Installation

    Installation GBW 300 Installation The GBW 300 water heater must be installed outside the passenger Bear in mind the space required for servicing accessibility when cabin. installing the heater. It must be possible to remove the burner head and combustion chamber must (see Figure 3), and the temperature limiter IMPORTANT and control thermostat must be accessible.
  • Page 38 GBW 300 Installation Heater 1.1 Combustion air intake 1.2 Exhaust fume outlet 1.3 Space required to remove the burner head 1.4 Gas intake 1.5 Coolant intake 1.6 Temperature limiter 1.7 Control thermostat 1.8 Coolant outlet Pressure regulator Thermostat T-piece Circulating pump...
  • Page 39 Installation GBW 300 Heater 1.1 Combustion air intake 1.2 Exhaust fume outlet 1.3 Space required to remove the burner head 1.4 Gas intake 1.5 Coolant intake 1.6 Temperature limiter 1.7 Control thermostat 1.8 Coolant outlet Pressure regulator Thermostat T-piece Circulating pump...

  • Page 40: Model Plate

    GBW 300 Model plate Model plate The model plate must be positioned so that it cannot be damaged and must be clearly legible when the heater is installed (otherwise a duplicate model plate must be used). Inapplicable years must be permanently erased from the model plate.

  • Page 41: Examples For Installation

    Examples for installation GBW 300 Examples for installation Water heating circuit – wall heater and roof duct heating system Wall heater with blower Heat exchanger at entry point Heater Circulating pump Roof heat exchanger Vehicle engine Driver’s position heating system...
  • Page 42 GBW 300 Examples for installation Water heating circuit – wall heater and roof duct heating system Wall heater with blower Heat exchanger at entry point Heater Circulating pump Roof heat exchanger Vehicle engine Driver’s position heating system Control element Gas tanks...

  • Page 43: Ngw 300 Pressure Regulator

    NGW 300 pressure regulator GBW 300 NGW 300 pressure regulator 7.1. Pressure regulator installation 22 + 2 mm 22 + 2 mm The maximum length of the gas supply pipe from the pressure regulator to the heater is 1 m. The pressure regulator and heater must be installed at a distance of less than 1 m from each other.
  • Page 44 GBW 300 NGW 300 pressure regulator Gas outlet to the heater Water intake Water outlet Safety valve Installation position Gas intake from the storage tank Solenoid valve (2 x) Drain screw Reference pressure line Fig. 9: Pressure regulator Pressure regulator...

  • Page 45: Lgw 300 Pressure Regulator

    LGW 300 pressure regulator GBW 300 LGW 300 pressure regulator 8.1. Pressure regulator installation The maximum length of the gas supply pipe from the pressure regulator 22 + 2 mm 22 + 2 mm to the heater is 1 m The pressure regulator and heater must be installed at a distance of less than 1 m from each other.
  • Page 46 GBW 300 LGW 300 pressure regulator Gas outlet to the heater Water outlet Water intake Installation position Gas intake from the storage tank Solenoid valve (2 x) Drain screw Reference pressure line connector Fig. 12: Pressure regulator Water outlet To the heat exchangers...

  • Page 47: To Install The Circulating Pump

    To install the circulating pump GBW 300 To install the circulating pump The circulating pump must be installed as shown in Figures 14 and 15, Figure 17 and 18 or Figures 20 and 21. Note the installation position. NOTE: The pump ports and connection lines from the water intake and water outlet must be flush (no stress).
  • Page 48 GBW 300 To install the circulating pump 9.2. U 4851 circulating pump min. 5° Fig. 18: Hole pattern for the stand for U 4851 circulating pump * Clamping area of the stand clamp Fig. 17: U 4851 circulating pump Installation position Delivery rate (with water at 20 °C)
  • Page 49 To install the circulating pump GBW 300 9.3. Aquavent 6000 S circulating pump min. 5° Fig. 21: Hole pattern for the stand for the Aquavent 6000 S circulating pump * Clamping area of the stand clamp NOTE: When you integrate the circulating pump, ensure that the delivery rate Fig.
  • Page 50 GBW 300 To install the circulating pump 9.4. Motor for the U 4851 / Aquavent 6000 S circulating pump 9.4.6. To reactivate the motor The U 4851 / Aquavent 6000 S circulating motor is fitted with a brushless The motor can be reactivated from sleep mode. This is done by dis- motor.

  • Page 51: Connection To The Vehicle Cooling System

    Connection to the vehicle cooling system GBW 300 Connection to the vehicle cooling system The heater is connected to the vehicle cooling system as shown in Figs. 3 and 4. The system must contain at least 10 litres of coolant.

  • Page 52: Fuel Supply

    Installation positions supply line as possible (outlet at the top). If the gas quality is poor Only the genuine Webasto hose may be used for the fuel line on the low (contaminated), shorter servicing intervals (oil drainage every quarter) pressure side between the pressure regulator and the heater. When you or regulator replacement intervals (4 years) may be required.

  • Page 53: Combustion Air Supply

    4 mm is to be made at its lowest point. The size of the ventilation opening must be increased subject to consultation with Webasto if the temperature in the box exceeds the permitted ambient temperature of the heater (see Technical data).

  • Page 54: Exhaust Pipe

    GBW 300 Exhaust pipe Exhaust pipe The opening of the exhaust pipe must not point towards the front of the vehicle. The exhaust pipe opening must be located so that it cannot become clogged with snow and mud. Rigid pipes of unalloyed or alloyed steel with a minimum wall thickness of 1.0 mm or flexible piping of alloyed steel only must be used as...

  • Page 55: Electrical Connections

    System circuit diagram for GBW 300 heaters (with timer) Any system circuit diagrams that differ from the standard version (Figure 25 / Figure 24) are to be requested separately from Webasto. Use the specific cable cross-sections. Connect the negative and positive terminals of the heater controller direct to the battery.

  • Page 56: Circuit Diagrams

    GBW 300 Circuit diagrams Circuit diagrams Item Designation Comment Light Indicator 15.1. Legend for circuit diagrams Light Flame indicator Solenoid valve High pressure Interface for vehicle plug, customer-specific Solenoid valve Low pressure Delayed-action solenoid valve NGW only W-Bus diagnostic 1 sec.
  • Page 57 Circuit diagrams GBW 300 Fig. 24: System circuit for GBW 300, with timer, for legend see page 53...
  • Page 58 GBW 300 Circuit diagrams Fig. 25: System circuit for GBW 300, with switch, for legend see page 53...

  • Page 59: Initial Start-Up

    Initial start-up GBW 300 Initial start-up NOTE: Refer to the safety instructions in the operating and maintenance instructions. Read the operating and maintenance instructions before starting the heater. After you have installed the heater, bleed the water system carefully. Follow the instructions supplied by the vehicle manufacturer for this purpose.

  • Page 60: Troubleshooting

    Faults due to overheating: If the heater overheats the temperature limit will complete a fault lock-out. The heater will be disabled to prevent its being switched on again and cannot be restarted until it has been inspected by Webasto trained personnel.

  • Page 61: Technical Data

    Technical data GBW 300 Technical data Except where limit values are specified, the technical data on the right refer to the usual heater tolerances of ± 10 % at an ambient temperature of + 20 °C and at nominal voltage.
  • Page 62 GBW 300 Technical data Heater type GBW 300 Test symbol ~ S 330 Version NGW 300 LGW 300 Heat output 30 kW 30 kW Fuel CNG (natural gas with a minimum 95 % LPG (propane) methane content) Combustion gas pressure when it enters the heater - 2.5 mbar...

  • Page 64: Dispositions Légales Concernant Le Montage

    Les conduites électriques et les organes de commutation et de commande du chauffage doivent être installés dans le véhicule de Dans le champ d'application du StVZO, le chauffage à eau GBW 300 est manière que rien ne puisse entraver leur bon fonctionnement dans soumis de la part du Kraftfahrt-Bundesamt à...

  • Page 65: Autres Prescriptions

    En cas de non-respect des instructions de la notice de montage et des indications qu'elle contient, Webasto décline toute respon- sabilité. Il en est de même pour toute réparation non profession- nelle ou effectuée sans utiliser des pièces de rechange d'origine.

  • Page 66: Application / Exécution

    Utilisation / version 3.1. Utilisation des chauffages à eau Les chauffages à eau Webasto GBW 300 doivent être utilisés unique- ment en lien avec le système de chauffage propre au véhicule – pour chauffer l'habitacle, – dégivrer les vitres du véhicule et –...

  • Page 67: Installation

    Montage GBW 300 Montage Le chauffage à eau GBW 300 doit impérativement être installé en L'ouverture de la ventilation est à placer de manière qu'aucun gaz ne dehors de l'habitacle. puisse pénétrer dans l'habiacle. ATTENTION Lors du montage, veiller à conserver suffisamment de place pour –...
  • Page 68 GBW 300 Montage Appareil de chauffage 1.1 Arrivée de l'air de combustion 1.2 Sortie des gaz d'échappement 1.3 Place nécessaire pour déposer la tête du brûleur 1.4 Entrée du gaz 1.5 Entrée du liquide de refroidissement 1.6 Limiteur de température 1.7 Thermostat de régulation...
  • Page 69 Montage GBW 300 Appareil de chauffage 1.1 Arrivée de l'air de combustion 1.2 Sortie des gaz d'échappement 1.3 Place nécessaire pour déposer la tête du brûleur 1.4 Entrée du gaz 1.5 Entrée du liquide de refroidissement 1.6 Limiteur de température 1.7 Thermostat de régulation...

  • Page 70: Plaque Signalétique

    GBW 300 Plaque signalétique Plaque signalétique La plaque signalétique doit se trouver en un endroit protégé contre les dommages et doit être bien visible lorsque le chauffage est monté (sinon utilisé un duplicata de la plaque signalétique). Il faut barrer définitivement les chiffres des années sans objet sur la plaque signalétique.

  • Page 71: Exemples De Montage

    Exemples de montage GBW 300 Exemples de montage Circuit de chauffage à l'eau – Radiateur mural et chauffage de canal de Radiateur mural avec soufflante Echangeur thermique de l'entrée Appareil de chauffage Pompe de circulation Echangeur thermique de toit Moteur du véhicule...
  • Page 72 GBW 300 Exemples de montage Circuit de chauffage à l'eau – Radiateur mural et chauffage de canal de Radiateur mural avec soufflante Echangeur thermique de l'entrée Appareil de chauffage Pompe de circulation Echangeur thermique de toit Moteur du véhicule Chauffage de la place du conducteur Organe de commande Réservoir à...

  • Page 73: Régulateur De Pression Ngw 300

    Régulateur de pression du NGW 300 GBW 300 Régulateur de pression du NGW 300 7.1. Montage du régulateur de pression 22 +2 mm 22 +2 mm Longueur maximale de la conduite d'alimentation en gaz du régulateur de pression à l'appareil de chauffage : 1 m. Le régulateur de pression et l'ap- pareil de chauffage doivent être installés à...
  • Page 74 GBW 300 Régulateur de pression du NGW 300 Sortie de gaz vers l'appareil de chauffage Arrivée d'eau Sortie d'eau Valve de sécurité Emplacement de montage Arrivée du gaz du réservoir de stockage Electrovanne (x 2) Vis de purge Raccordement de la conduite de pression de référence Fig.

  • Page 75: Régulateur De Pression Lgw 300

    Régulateur de pression du LGW 300 GBW 300 Régulateur de pression du LGW 300 8.1. Montage du régulateur de pression Longueur maximale de la conduite d'alimentation en gaz du régulateur 22 +2 mm 22 +2 mm de pression à l'appareil de chauffage : 1 m.
  • Page 76 GBW 300 Régulateur de pression du LGW 300 Sortie de gaz vers l'appareil de chauffage Sortie d'eau Arrivée d'eau Emplacement de montage Arrivée du gaz du réservoir de stockage Electrovanne (x 2) Vis de purge Raccordement de la conduite de pression de référence Fig.

  • Page 77: Installation De La Pompe De Circulation

    Installation de la pompe de circulation GBW 300 Installation de la pompe de circulation L'installation de la pompe de circulation s'effectue conformément aux figures 14 et 15, aux figures 17 et 18 ou aux figures 20 et 21. Respecter la position de montage ! NOTA La tubulure de la pompe et les conduites de raccordement de l'arrivée...
  • Page 78 GBW 300 Installation de la pompe de circulation 9.2. Pompe de circulation U 4851 5° minim. Fig. 18: Gabarit de perçage pour le support de la pompe de circulation U 4851 * Plage de serrage de la bride de serrage du support Fig.
  • Page 79 Installation de la pompe de circulation GBW 300 9.3. Pompe de circulation Aquavent 6000 S 5° minim. Fig. 21: Gabarit de perçage pour le support de la pompe de circulation Aquavent 6000 S * Plage de serrage de la bride de serrage du support NOTA Lors de l'intégration de la pompe de circulation, s'assurer que le débit ne...
  • Page 80 GBW 300 Installation de la pompe de circulation 9.4. Moteur de la pompe de circulation U 4851 / Aquavent 6000 S 9.4.6. Réactivation du moteur La pompe de circulation U 4851 / Aquavent 6000 S est équipée d'un Le moteur peut être réactivé à partir du mode « veille ». Ceci se produit moteur sans balais.

  • Page 81: Raccordement Au Circuit De Refroidissement Du Véhicule

    Raccordement au circuit de refroidissement du véhicule GBW 300 Raccordement au circuit de refroidissement du véhicule Le chauffage est raccordé au circuit de refroidissement du véhicule conformément aux figures 3 et 4. La quantité de liquide de refroidisse- ment disponible dans le circuit doit être d'au moins 10 litres.

  • Page 82: Alimentation En Carburant

    (4 ans). de pression et l'appareil de chauffage, utiliser exclusivement le tuyau Webasto d'origine. Lors de la pose du tuyau, veiller à respecter un Electrovanne à temps de retard espace suffisant (minim. 25 mm) par rapport au gainage extérieur de L'électrovanne à...

  • Page 83: Alimentation En Air De Combustion

    Avec une version spéciale de l'appareil de chauffage (disponible sur demande auprès de Webasto), il est possible de prolonger la conduite d'aspiration de l'air de combustion. Les cotes admissibles de la conduite...

  • Page 84: Conduite D'échappement

    GBW 300 Conduite d'échappement Conduite d'échappement Le débouché du tuyau d'échappement ne doit pas être dirigé dans le sens du déplacement. Le débouché du tuyau d'échappement est à placer de manière à empêcher toute obstruction due à la neige ou à la boue.

  • Page 85: Raccordements Électriques

    (avec horloge de programmation) Les connexions globales différentes des versions standard (figure 25 / figure 24) doivent être réclamées séparément auprès de Webasto. Respecter les sections de fil indiquées. Le pôle moins et le pôle plus de la commande de l'appareil de chauffage doivent être raccordés directement à...

  • Page 86: Schémas Électriques

    GBW 300 Schémas électriques Schémas électriques N° Désignation Remarque Electrovanne Haute pression 15.1. Légende des schémas électriques Electrovanne Basse pression Electrovanne à temps de Uniquement pour le NGW Interface pour fiche du véhicule, propre au client retard 1 s Moteur...
  • Page 87 Schémas électriques GBW 300 Fig. 24: Connexions globales pour GBW 300, avec horloge de programmation, légende : voir page 83...
  • Page 88 GBW 300 Schémas électriques Fig. 25: Connexions globales pour GBW 300, avec commutateur, légende : voir page 83...

  • Page 89: Première Mise En Service

    Première mise en service GBW 300 Première mise en service NOTA Respecter les consignes de sécurité de la notice d'utilisation et d'entretien ! Il faut impérativement lire la notice d'utilisation et d'entretien avant de mettre le chauffage en service. Purger soigneusement le circuit d'eau après l'installation du chauffage.

  • Page 90: Pannes

    GBW 300 Défauts Défauts Arrêt sur défaut En cas d'identification de l'un des défauts indiqués ci-dessous, l'appareil de chauffage provoque un arrêt sur défaut. Le témoin de fonctionnement s'éteint alors. La soufflante de l'air de combustion et la pompe de circulation sont déconnectées au bout de 120 secondes environ.

  • Page 91: Caractéristiques Techniques

    Caractéristiques techniques GBW 300 Caractéristiques techniques Si aucune valeur limite n'est précisée, les caractéristiques techniques ci-contre s'entendent avec les tolérances de ± 10 % habituelles pour les appareils de chauffage sous une température ambiante de + 20 °C et sous tension nominale.
  • Page 92 GBW 300 Caractéristiques techniques Type d'appareil de chauffage GBW 300 Marque de conformité ~ S 330 Version NGW 300 LGW 300 Courant chaud 30 kW 30 kW Carburant CNG (gaz naturel LPG (propane) avec au minim 95 % de méthane) Pression du gaz combustible à...

  • Page 94: Disposizioni Di Legge Relative Al Montaggio

    Nel campo di applicazione della StVZO esiste una Omologazione datore devono essere disposti nel veicolo in modo che in condizioni generale per il riscaldatore ad acqua GBW 300 dell’Ufficio federale normali di esercizio non ne sia pregiudicato il funzionamento. per gli automezzi tedesco con il marchio di controllo ufficiale: Il montaggio del riscaldatore nell’abitacolo autista o passeggeri degli...

  • Page 95: Altri Requisiti

    La mancata osservanza delle istruzioni di montaggio e delle norme ivi contenute comportano il declino di ogni responsabilità da parte di Webasto. Lo stesso vale per riparazioni eseguite da personale non specializzato o per l’impiego di parti di ricambio non originali.

  • Page 96: Impiego / Modelli

    Impiego / modelli Impiego / modelli 3.1. Impiego dei riscaldatori ad acqua I riscaldatori ad acqua Webasto GBW 300 sono da utilizzare insieme all’impianto di riscaldamento del veicolo – per il riscaldamento dell’abitacolo – per lo sbrinamento dei cristalli del veicolo –...

  • Page 97: Montaggio

    Montaggio GBW 300 Montaggio Il riscaldatore ad acqua GBW 300 deve essere installato esclusiva- L’apertura di ventilazione deve essere posizionata in modo tale che il mente all’esterno dell’abitacolo. gas non possa penetrare all’interno. ATTENZIONE Durante il montaggio occorre fare attenzione allo spazio necessario per –...
  • Page 98 GBW 300 Montaggio Riscaldatore 1.1 Ingresso aria di combustione 1.2 Uscita gas di scarico 1.3 Spazio necessario per l’espansione della testa del bruciatore 1.4 Ingresso gas 1.5 Ingresso liquido refrigeratore 1.6 Limitatore di temperatura 1.7 Termostato di regolazione 1.8 Uscita refrigerante...
  • Page 99 Montaggio GBW 300 Riscaldatore 1.1 Ingresso aria di combustione 1.2 Uscita gas di scarico 1.3 Spazio necessario per l’espansione della testa del bruciatore 1.4 Ingresso gas 1.5 Ingresso liquido refrigerante 1.6 Limitatore di temperatura 1.7 Termostato di regolazione 1.8 Uscita liquido refrigerante...

  • Page 100: Targhetta

    GBW 300 Targhetta d’identificazione Targhetta d’identificazione La targhetta deve essere apposta in una zona ben protetta da danneggiamenti e deve essere ben visibile dopo l’installazione del riscaldatore (eventualmente usare il duplicato della targhetta). Cancellare dalla targhetta i numeri degli anni che non interessano.

  • Page 101: Esempi Di Montaggio

    Esempi di montaggio GBW 300 Esempi di montaggio Circuito dell’acqua di riscaldamento – radiatore a muro e riscaldamento mediante canale sul tetto Radiatore a muro con ventola Scambiatore di calore entrata Riscaldatore Pompa di circolazione Scambiatore di calore tetto Motore del veicolo...
  • Page 102 GBW 300 Esempi di montaggio Circuito dell’acqua di riscaldamento – radiatore a muro e riscaldamento mediante canale sul tetto Radiatore a muro con ventola Scambiatore di calore entrata Riscaldatore Pompa di circolazione Scambiatore di calore tetto Motore del veicolo Riscaldamento posto guida...

  • Page 103: Regolatore Di Pressione Ngw 300

    Regolatore di pressione NGW 300 GBW 300 Regolatore di pressione NGW 300 7.1. Montaggio regolatore di pressione 22 + 2 mm 22 + 2 mm Lunghezza max. del tubo di alimentazione gas dal regolatore di pres- sione al riscaldatore: 1 m. Il regolatore di pressione e il riscaldatore devono essere installati ad una distanza inferiore a 1 m.
  • Page 104 GBW 300 Regolatore di pressione NGW 300 Uscita gas verso il riscaldatore Ingresso acqua Uscita acqua Valvola di sicurezza Posizione di montaggio Ingresso gas dal serbatoio di stoccaggio Elettrovalvola (2 x) Vite di scarico Collegamento tubo di mandata di riferimento Fig.

  • Page 105: Regolatore Di Pressione Lgw 300

    Regolatore di pressione LGW 300 GBW 300 Regolatore di pressione LGW 300 8.1. Montaggio regolatore di pressione Lunghezza max. del tubo di alimentazione gas dal regolatore di pres- 22 + 2 mm 22 + 2 mm sione al riscaldatore: 1 m Il regolatore di pressione e il riscaldatore devono essere installati ad una distanza inferiore a 1 m.
  • Page 106 GBW 300 Regolatore di pressione LGW 300 Uscita gas verso il riscaldatore Uscita acqua Ingresso acqua Posizione di montaggio Ingresso gas dal serbatoio di stoccaggio Elettrovalvola (2 x) Vite di scarico Collegamento tubo di mandata di riferimento Fig. 12: Regolatore di pressione...

  • Page 107: Montaggio Pompa Di Circolazione

    Montaggio pompa di circolazione GBW 300 Montaggio pompa di circolazione La pompa di circolazione viene montata nel modo illustrato alle Figure 14 e 15, Figure 17 e 18 o Figure 20 e 21. Fare attenzione alla posizione di montaggio! AVVERTENZA I bocchettoni della pompa e i tubi di collegamento dell’ingresso e...
  • Page 108 GBW 300 Montaggio pompa di circolazione 9.2. Pompa di circolazione U4851 min. 5° Fig. 18: Fori per i supporti della pompa di circolazione U 4851 * Serraggio della fascetta di serraggio del supporto Fig. 17: Pompa di circolazione U4851 Posizione di montaggio Portata in volume (con acqua a 20 °C)
  • Page 109 Montaggio pompa di circolazione GBW 300 9.3. Pompa di circolazione Aquavent 6000 S min. 5° Fig. 21: Fori per i supporti della pompa di circolazione Aquavent 6000 S * Serraggio della fascetta di serraggio del supporto AVVERTENZA Durante l’integrazione della pompa a circolazione occorre assicurarsi Fig.
  • Page 110 GBW 300 Montaggio pompa di circolazione 9.4. Motore per la pompa di circolazione U 4851 / Aquavent 6000 S 9.4.6. Riattivazione del motore La pompa di circolazione U 4851 / Aquavent 6000 S è dotata di un Dalla modalità sleep è possibile riavviare il motore. Per fare questo, lo motore senza spazzole.

  • Page 111: Allacciamento Al Sistema Di Raffreddamento Del Veicolo

    Allacciamento al sistema di raffreddamento del veicolo GBW 300 Allacciamento al sistema di raffreddamento del veicolo Il riscaldatore va collegato al sistema di raffreddamento del veicolo come illustrato nelle figure 3 e 4. La quantità di refrigerante presente nel circuito deve essere pari almeno a 10 litri.

  • Page 112: Alimentazione Del Combustibile

    è possibile impiegare soltanto la mani- Elettrovalvola ritardata: chetta originale Webasto. Nella posa della manichetta occorre rispettare Montare l’elettrovalvola ritardata nel tubo di aspirazione gas tra il rego- una distanza sufficiente (min. 25 mm) dall’involucro esteriore del riscal- latore di pressione e il riscaldatore, il più...

  • Page 113: Alimentazione Dell'aria Di Combustione

    Se il riscaldatore è in un contenitore chiuso, occorre prevedere un’apertura di ventilazione di almeno 100 cm Con un modello speciale di riscaldatore (da richiedere alla Webasto) è possibile prolungare la tubazione di aspirazione dell’aria di combus- tione. Le dimensioni autorizzate del tubo di aspirazione dell’aria di combustione di questa versione del riscaldatore sono: –...

  • Page 114: Tubazione Del Gas Di Scarico

    GBW 300 Tubazione del gas di scarico Tubazione del gas di scarico Lo sbocco del tubo di scarico non deve essere rivolto in direzione di marcia. Lo sbocco del tubo di scarico va disposto in modo da escludere un intasamento causato da neve e fango.

  • Page 115: Collegamenti Elettrici

    GBW 300 (con interruttore) Fig.24: Schema elettrico del sistema per i riscaldatori ad acqua GBW 300 (con orologio di preselezione) I circuiti di sistema divergenti dalla variante standard (Fig. 25/ Fig. 24) devono essere richiesti a Webasto separatamente.

  • Page 116: Schemi Elettrici

    GBW 300 Schemi elettrici Schemi elettrici Pos. Denominazione Nota Elettrovalvola Alta pressione 15.1. Legenda per gli schemi elettrici: Elettrovalvola Bassa pressione Elettrovalvola ritardata 1sec. Solo per NGW Interfaccia per la presa del veicolo, personalizzata Motore Pompa di circolazione Diagnosi W-Bus Motore Ventilatore dell’aria per la...
  • Page 117 Schemi elettrici GBW 300 Fig. 24: Schema elettrico per GBW 300, con orologio di preselezione, legenda a pagina 113...
  • Page 118 GBW 300 Schemi elettrici Fig. 25: Schema elettrico per GBW 300, con interruttore, legenda a pagina 113...

  • Page 119: Prima Messa In Funzione

    Prima messa in funzione GBW 300 Prima messa in funzione AVVERTENZA Osservare le avvertenze relative alla sicurezza nelle istruzioni sull’uso e sulla manutenzione! Prima della messa in funzione del riscaldatore, leggere attentamente le istruzioni sull’uso e sulla manutenzione. Dopo l'installazione del riscaldatore occorre sfiatare accuratamente il circuito dell’acqua.

  • Page 120: Guasti

    GBW 300 Guasti Guasti Disinserimento per guasto Se riconosce uno dei segni di guasto riportati di seguito, il riscaldatore effettua un’interruzione da guasto. In tal caso la spia di funzionamento si spegne. Il ventilatore dell’aria di combustione e la pompa di circolazione si spengono dopo circa 120 secondi.

  • Page 121: Dati Tecnici

    Dati tecnici GBW 300 Dati tecnici I dati tecnici riportati a lato, laddove non siano indicati valori limite, prevedono una tolleranza del ± 10 % che è tipica dei riscaldatori ad una temperatura ambiente di + 20 °C e a tensione nominale.
  • Page 122 GBW 300 Dati tecnici Riscaldatore Tipo GBW 300 Marchio di controllo ~ S 330 Modello NGW 300 LGW 300 Corrente di calore 30 kW 30 kW Combustibile CNG (gas naturale con min. 95 % LPG (propano) metano) Pressione del gas di combustione all’ingresso nel riscaldatore...

Table of Contents
