  • Page 1 RIGOL 快速指南 DM3068 数字万用表 2017 年 6 月 RIGOL TECHNOLOGIES, INC.
  • Page 3 保证和声明 版权 © 2010 北京普源精电科技有限公司版权所有。 商标信息 RIGOL 是北京普源精电科技有限公司的注册商标。 文档编号 QGC06003-1110 声明  本公司产品受已获准及尚在审批的中华人民共和国专利的保护。  本公司保留改变规格及价格的权利。  本手册提供的信息取代以往出版的所有资料。  对于本手册可能包含的错误，或因手册所提供的信息及演绎的功能，以及因使用 本手册而导致的任何偶然或继发的损失，RIGOL 概不负责。 未经 RIGOL 事先书面许可不得影印复制或改编本手册的任何部分。  产品认证 RIGOL 认证本产品符合中国国家产品标准和行业产品标准及 ISO9001:2008 标准和 ISO14001:2004 标准，并进一步认证本产品符合其它国际标准组织成员的相关标准。 联系我们 如您在使用此产品或本手册的过程中有任何问题或需求，可与 RIGOL 联系： 电子邮箱：service@rigol.com 网址：www.rigol.com DM3068 快速指南...

  • Page 4: Table Of Contents

    环境注意事项 ..................VIII 快速入门 ...................... 1 一般性检查 ....................1 调整手柄 ....................2 外观尺寸 ....................3 前面板 ....................... 4 后面板 ....................... 7 用户界面 ....................10 首次使用万用表 ..................11 测量连接 ....................12 使用内置帮助 ................... 15 使用机架 ....................16 故障处理 ....................21 DM3068 快速指南...

  • Page 5: 安全要求

    RIGOL 安全要求 一般安全概要 了解下列安全性预防措施，以避免受伤，并防止损坏本产品或与本产品连接的任何产 品。为避免可能的危险，请务必按照规定使用本产品。 使用正确的电源线。 只允许使用所在国家认可的本产品专用电源线。 将产品接地。 本产品通过电源电缆的保护接地线接地。为避免电击，在连接本产品的任何输入或输 出端子之前，请确保本产品电源电缆的接地端子与保护接地端可靠连接。 查看所有终端额定值。 为避免起火和过大电流的冲击，请查看产品上所有的额定值和标记说明，请在连接产 品前查阅产品手册以了解额定值的详细信息。 使用合适的过压保护。 确保没有过电压（如由雷电造成的电压）到达该产品。否则操作人员可能有遭受电击 的危险。 请勿开盖操作。 请勿在仪器机箱打开时运行本产品。 使用合适的保险丝。 只允许使用本产品指定规格的保险丝。 避免电路外露。 电源接通后，请勿接触外露的接头和元件。 怀疑产品出故障时，请勿进行操作。 如果您怀疑本产品出现故障，请联络RIGOL授权的维修人员进行检测。任何维护、调 整或零件更换必须由RIGOL授权的维修人员执行。 保持适当的通风。 通风不良会引起仪器温度升高，进而引起仪器损坏。使用时应保持良好的通风，定期 DM3068 快速指南...
  • Page 6 2) LO 到接地保护极限。LO 输入端子相对于地来说最大可以安全地“浮动”到 500 Vpk。 HI 端子的保护极限相对于地来说最大为 1000 Vpk。因此， “浮动”电压和测得 的电压之和不得超过 1000 Vpk。 2． 取样（HI Sense 和 LO Sense/200mA）端子。 HI Sense 和 LO Sense/200mA 端子用于四线电阻测试测量。 这两个端子定义了以 下两个保护极限： 1) HI Sense 到 LO Sense/200mA 保护极限。HI Sense 和 LO Sense/200mA 保 DM3068 快速指南...
  • Page 7 1． HI 和 LO 输入端子在测量类别 II 条件下（如下所述）连接到电力干线。 2． 电力干线的最大线路电压为 300 VAC。 警告：IEC 测量类别 II 包括通过分支电路上的某一插座连接到电力干线的电气装置。 这些装置包括大多数小家电、测试设备以及插到支路插座上的其他设备。 DM3068 可用于进行这样的测量： HI 和 LO 输入端子连接到这些设备中的电力干线 （最 高 300 VAC） ，或自身连接到支路插座。不过，DM3068 的 HI 和 LO 输入端子不能连 接到永久安装的电气装置中的电力干线，如主断路器配电盘、分配电盘断路盒或永久 连线的电机。这些装置和电路容易出现超过 DM3068 保护极限的过压现象。 注意：高于 300 VAC 的电压只能与电力干线断开的电路中测量。不过，与电力干线断 开的电路中也存在瞬态过电压。DM3068 可以安全地承受高达 2500 Vpk 的偶然瞬态...

  • Page 8: 安全术语和符号

    RIGOL 安全术语和符号 本手册中的术语。以下术语可能出现在本手册中： 警告 警告性声明指出可能会危害操作人员生命安全的条件和行为。 注意 注意性声明指出可能导致本产品损坏或数据丢失的条件和行为。 CAT I（1000V） IEC 测量类别 I。HI-LO 端最大可测量电压为 1000Vpk。 CAT II（300V） IEC 测量类别 II。在类别 II 过压情况下，输入可能连接到电力干线（高达 300 VAC）。 产品上的术语。以下术语可能出现在产品上： 危险 表示您如果进行此操作可能会立即对您造成危害。 警告 表示您如果进行此操作可能会对您造成潜在的危害。 注意 表示您如果进行此操作可能会对本产品或连接到本产品的其他设备造成损 坏。 产品上的符号。以下符号可能出现在产品上： 高电压 安全警告 保护性接地端 壳体接地端 测量接地端 DM3068 快速指南...

  • Page 9: 保养与清洁

    RIGOL 保养与清洁 保养 请勿将仪器放置在长时间受到日照的地方。 清洁 请根据使用情况经常对仪器进行清洁。方法如下： 断开电源。 用潮湿但不滴水的软布（可使用柔和的清洁剂或清水）擦试仪器外部的浮尘。清 洁带有液晶显示屏的仪器时，请注意不要划伤 LCD 保护屏。 注意 请勿使任何腐蚀性的液体沾到仪器上，以免损坏仪器。 警告 重新通电之前，请确认仪器已经干透，避免因水分造成电气短路甚至人身 伤害。 DM3068 快速指南...

  • Page 10: 环境注意事项

    RIGOL 环境注意事项 以下符号表明本产品符合欧盟根据关于废弃电气、电子设备（WEEE）的Directive 2002/96/EC 所制定的要求。 设备回收 本产品中包含的某些物质可能会对环境或人体健康有害，为避免将有害物质释放到环 境中或危害人体健康，建议采用适当的方法回收本产品，以确保大部分材料可正确地 重复使用或回收。有关处理或回收的信息，请与当地权威机构联系。 VIII DM3068 快速指南...

  • Page 11: 快速入门

    RIGOL 快速入门 一般性检查 1． 检查运输包装 如运输包装已损坏，请保留被损坏的包装或防震材料，直到货物经过完全检查且 仪器通过电性和机械测试。 因运输造成仪器损坏，由发货方和承运方联系赔偿事宜。RIGOL公司恕不进行 免费维修或更换。 2． 检查整机 若存在机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的 RIGOL 经销商。 3． 检查随机附件 请根据装箱单检查随机附件，如有损坏或缺失，请联系您的RIGOL经销商。 DM3068 快速指南...

  • Page 12: 调整手柄

    RIGOL 调整手柄 要调整数字万用表的手柄，请握住表体两侧的手柄并向外拉。然后将手柄旋转到所需 位置。操作方法如下图所示。 图 1 调整手柄 平放位置 移动位置 图 2 放置仪器 DM3068 快速指南...

  • Page 13: 外观尺寸

    RIGOL 外观尺寸 图 3 正视图 单位：mm 图 4 侧视图 单位：mm DM3068 快速指南...

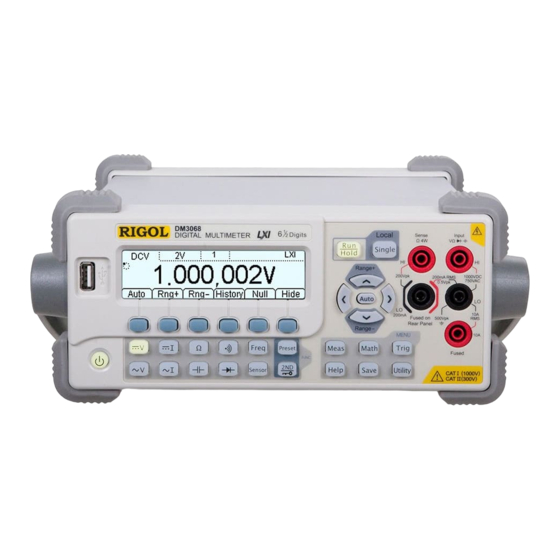

  • Page 14: 前面板

    4.单次触发 /读数保持 /本地切换 MENU FUNC 5.电源键 6.测量功能键 7.菜单操作键 8.高级操作菜单 9.量程/方向键 10.信号输入端 图 5 DM3068 前面板示意图 1. USB Host 接口 支持 FAT 格式的 U 盘。通过该接口可以将当前的仪器状态或测量数据存储到 U 盘 中，并可以在需要时读取 U 盘中已存储的状态或数据。 2. LCD 高清晰度的 256 x 64 点阵单色液晶显示屏， 显示当前功能的菜单和测量参数设置、 系统状态以及提示消息等内容。 3. 自动触发/读数保持...
  • Page 15 交流电流测量（ACI） 。 电阻测量（OHM） 。 电容测量（CAP） 。 连通性测试（CONT） 。 二极管测试（DIODE） 。 频率/周期测量（FREQ/PERIOD） 。 任意传感器测量 （SENSOR） 。 支持的传感器类型包括： DCV， DCI， 2WR， 4WR，FREQ，TC（热电偶） ，RTD（热电阻） ，THERM（热敏电阻） 。 常用/实用功能键： 可快速存储或调用 10 组仪器设置。 第二功能键。  打开双显功能。  配合 快速保存当前仪器配置。  快速打开相对测量（REL）设置界面。 7. 菜单操作键 按下任一软键激活对应的菜单。 DM3068 快速指南...
  • Page 16 RIGOL 8. 高级操作菜单 提供各种测量功能下的测量参数设置。 对测量结果进行数学运算（统计、P/F、dBm、dB、相对）并提供实时 测量的“趋势图”和“直方图” 。 提供自动触发、单次触发、外部触发、电平触发；可设置读数保持； 可设置每次触发的采样数目、读数前的延迟时间和触发输入信号的边 沿；可设置触发输出。 支持对内部存储区和外部 USB 存储设备中的仪器参数文件和数据文件 进行存储、调用和删除。 可选择万用表支持的命令集；配置接口参数；设置系统信息；检测万 用表并查看错误消息。 提供常用操作的帮助信息以及如何使用在线帮助的方法。万用表提供 前面板任一按键和菜单软键的使用帮助。 9. 量程/方向键 按下该键启用自动量程。  配置测量参数。  参数输入时，用于选择光标位置。  按上（下）方向键手动增大（减小）测量量程。  参数输入时，用于输入不同的数值。  用于翻页。 10. 信号输入端 被测信号（器件）通过该输入端被接入万用表。不同测量对象的测量连接方法不 同，具体请参考“测量连接”中的说明。 DM3068 快速指南...

  • Page 17: 后面板

    1.电流输入保险丝 2. LAN 接口 3.GPIB 接口 4.电源插孔 6.外部触发输入 8.RS232 接口 10.电压选择器 5.VMC 输出 7.USB Device 接口 9.电源保险丝 11.电源开关 图 6 DM3068 后面板示意图 电流输入保险丝 万用表分别使用两种保险丝提供对小电流量程和大电流量程时的输入保护。万用 表内部保险丝对大电流量程输入提供最大10 A保护极限，输入电流超过13.5 A时 保险丝熔断。后面板电流输入保险丝对小电流量程输入提供最大250 mA保护极 限，流入电流超过300 mA时保险丝熔断。万用表在出厂时已安装了大电流输入保 险丝。如需更换小电流量程保险丝，请按照下面的方法进行更换： 1) 关闭万用表电源。 2) 使用一字螺丝刀沿图中所示方向旋转后用力拔出保险丝座。 3) 更换指定规格的保险丝。 4) 将保险丝座重新装入卡槽中。...
  • Page 18 符合IEEE-488.2规范。 电源插孔 本万用表可输入两种规格的交流电源。使用附件提供的电源线将交流电通过该插 孔接入万用表中。注意，连接交流电之前，请先选择正确的电压档位（使用电压 选择器） 。 图7 连接电源线 VMC输出 VM输出打开时 （  输出  “打开” ） ， 万用表在每次完成测量后， 会从[VM Comp]连接器输出一个负脉冲（Low-True Pulse）。 外触发输入 您可以将触发脉冲加到[Ext Trig]连接器来触发万用表。此时，需要选择外触发  触发源  外部）。 源（ USB Device接口 支持 USB-TMC 设备。可与计算机通信，通过上位机软件控制万用表。 RS232接口 可与计算机通信， 通过上位机软件控制万用表。 该接口还可用于输出P/F测试结果。 DM3068 快速指南...
  • Page 19 RIGOL 电源保险丝 万用表在出厂时已安装了一个电源保险丝。如需更换保险丝，请按照下面的方法 进行更换： 1) 关闭万用表电源。 2) 使用一字螺丝刀按下卡舌（虚线箭头所指位置） ，之后拔出保险丝座。 3) 在电压选择器处选择正确的电压档位。 4) 更换指定规格的保险丝。 5) 将保险丝座重新装入卡槽中。 图 8 更换电源保险丝 注意 为避免电击或火灾，请使用指定规格的保险丝并确保保险丝支架没有短路。 10. 电压选择器 请根据您所使用的交流电规格选择正确的电压档位。 提供两种交流输入电压档位：115 V、230 V。 11. 电源开关  System  配 接通或切断电源的连接。如果前面板电源软开关已禁用（按 置  前开关 “关闭”），那么使用此开关接通电源后，将直接启动仪器。 DM3068 快速指南...

  • Page 20: 用户界面

    RIGOL 用户界面 图 9 用户界面（单显） 统计 最大 最小 数学 平均 LXI：LXI 连接成功 测量参数 Rmt：远程控制 REL 打开 模式 量程 Local：本地控制 ：USB 存储 主显示测量功能 运行指示 副显示测量结果 主显示测量结果 副显示测量功能 操作菜单 图 10 用户界面（双显） DM3068 快速指南...

  • Page 21: 首次使用万用表

    2． 启动万用表 打开电源插孔下面的电源开关。此时，如果万用表中的“前开关”设置为“关闭” 键  System  配置  前开关  “关闭” ） ，仪器会直接启动。否则， （ 请按下前面板的电源键启动仪器。 3． 开机过程 1) 正常启动：开机过程中，仪器执行自检，自检结束后显示用户界面。 2) 带含升级文件的 U 盘启动：开机过程中，若仪器检测到升级文件，将直接升 级至该软件版本，然后启动仪器。 4． 若仪器没有正常启动，请按照下面步骤进行检查： 1) 检查电源线是否接触良好。 2) 检查后面板电源开关是否已经打开。 3) 如经检查无误后，仪器仍未启动，请检查电源保险丝是否已熔断，如有必要， 请更换保险丝。 4) 若经上述检查无误后，仪器仍未启动，请与 RIGOL 联系。 DM3068 快速指南...

  • Page 22: 测量连接

    表。例如：当测量引线连接至电流插孔中时，请勿用其去测交流电压。 直流电压测量 交流电压测量 直流/交流电流测量（小电流） 直流/交流电流测量（大电流） - DCI/ACI + + DCI/ACI - 注意：为了避免损坏万用表，请务必遵循如下提示进行直流/交流电流测量。 1． 10 A 和 LO Sense/200 mA 输入端子不允许同时被接入到电流测量回路中。 2． 进行电流测试测量时，在接通万用表电源之前，请务必根据预期的电流大小选择 正确的电流输入端子。 3． 如果被测电流 AC+DC 有效值介于 200 mA 至 10 A 范围内，测试测量只允许使用 10 A 和 LO 端子。 DM3068 快速指南...
  • Page 23 RIGOL 二线电阻测量 四线电阻测量 电容测量 Capacitance 连通性测量 二极管测量 Open or Open or Closed Circuit Closed Circuit DM3068 快速指南...
  • Page 24 RIGOL 任意传感器测量（适用于DCV、2WR、 频率/周期测量 FREQ、TC、2线RTD和THERM型传感器） AC Signal Sensor 任意传感器测量 任意传感器测量 （适用于DCI型传感器） （适用于4WR和4线RTD型传感器） Sensor + Sensor - DM3068 快速指南...

  • Page 25: 使用内置帮助

    方法。万用表提供前面板任一按键和菜单软键的使用帮助。 图 11 帮助列表 表 1 帮助菜单 菜单 说明 选中 读取当前选中的帮助信息。 向上移动光标选择所需的帮助信息。 向下移动光标选择所需的帮助信息。 进入上一页帮助信息。 进入下一页帮助信息。 返回上一层操作菜单。 帮助主题列表： 1. 测试表笔连接 2. 基本测量 3. 数学测量 4. 任意传感器测量 5. 存储和读取 6. 设置 Utility 7. 输入输出接口 8. 在线帮助 9. 更换电力线保险丝 10. 技术支持 DM3068 快速指南...

  • Page 26: 使用机架

    RIGOL 使用机架 DM3068 万用表可安装到 19 英寸标准机柜内。 安装前， 请拆除万用表的包装或防震材 料。 部件清单 表 2 机架连接套件清单 图标 名称 数量 零件编号 描述 RM-DM-3-01 前面板 RM-DM-3-02 底板 RM-DM-3-03 左侧板 RM-DM-3-04 右侧板 RM-DM-3-05 压脚 M4 螺钉 M4*8 十一字切沟盘头机械牙螺钉 RM-SCREW-01 M6 螺钉 M6*20 十一字切沟盘头机械牙螺钉 RM-SCREW-02 M6 螺母...
  • Page 27 RIGOL 安装工具 推荐使用 PH2 号头十字改锥。 安装空间 本机架安装到机柜内须满足如下要求： 机柜必须为 19 英寸标准机柜。  机柜至少有 3U 的空间（133.5 mm） 。  机柜内深度至少 400 mm。  仪器上架后的尺寸如下图所示： DM3068 快速指南...
  • Page 28 RIGOL 安装步骤 仅授权人员方可执行安装操作，不正确的操作可能导致仪器损坏或者不能正确安装到 机架内。 拆卸手柄：握住表体两侧的手柄并向外拉，然后向上提。 安装左右侧板：将左右侧板的卡位对准底板的豁口后插入底板，用 8 颗 M4 螺钉 固定。 DM3068 快速指南...
  • Page 29 RIGOL 放置仪器：将仪器的垫脚对准相应的孔后将其放到底板上。 固定仪器：用两个压脚将仪器紧扣在底板上，用 4 颗 M4 螺钉固定。 DM3068 快速指南...
  • Page 30 RIGOL 安装前面板：将前面板开口对准仪器的前脸，用 4 颗 M4 螺钉固定。 装入机柜： 用 4 颗 M6 螺钉和 4 颗 M6 方螺母将固定好仪器的机架安装在 19 英寸 标准机柜内。 安装后注意：机架占 3U 高度，箭头所指的孔为机架的安装孔，注意对准安装。 DM3068 快速指南...

  • Page 31: 故障处理

    (4) 检查是否由于输入的是 DCI，而档位却处于 ACI 档位。 U 盘设备不能被识别： (1) 检查 U 盘是否可以正常工作。 (2) 确认使用的为 Flash 型 U 盘，本仪器不支持硬盘型 U 盘。 (3) 确认使用的 U 盘大小，推荐使用不大于 4G bytes 的 U 盘。 (4) 重新启动仪器，再插入 U 盘进行检查。 (5) 如果仍然无法正常使用 U 盘，请与 RIGOL 联系。 DM3068 快速指南...
  • Page 33 RIGOL Quick Guide DM3068 Digital Multimeter Jun. 2017 RIGOL TECHNOLOGIES, INC.

  • Page 35: Guaranty And Declaration

    Notices RIGOL products are protected by patent law in and outside of P.R.C.  RIGOL reserves the right to modify or change parts of or all the specifications  and pricing policies at company’s sole decision. Information in this publication replaces all previously corresponding material.
  • Page 36 The Front Panel..................4 The Rear Panel ..................8 User Interface ..................11 First-use of Multimeter ................12 Measurement Connections ................ 13 Using the Built-in Help System ..............16 Using a Rackmount Kit ................17 Troubleshooting..................22 DM3068 Quick Guide...

  • Page 37: Safety Requirement

    Do Not Operate Without Covers. Do not operate the instrument with covers or panels removed. Use Proper Fuse. Please use the specified fuses. Avoid Circuit or Wire Exposure. Do not touch exposed junctions and components when the unit is powered. DM3068 Quick Guide...
  • Page 38 Do Not Operate With Suspected Failures. If you suspect damage occurs to the instrument, have it inspected by qualified service personnel before further operations. Any maintenance, adjustment or replacement especially to circuits or accessories must be performed by RIGOL authorized personnel. Keep Well Ventilation.
  • Page 39 1) Do not connect the 10 A and LO Sense/200 mA input terminals into the current measuring circuit at the same time. 2) Only use 10 A and LO terminals for measurements when the measured DM3068 Quick Guide...
  • Page 40 (up to 300 VAC), or to the branch socket itself. However, DM3068 may be used with its HI and LO inputs connected to mains from neither permanently installed electrical device such as a main circuit-breaker panel, sub-panel disconnected box nor wired motors.

  • Page 41: Safety Terms And Symbols

    CAUTION indicates a potential damage to the instrument or other property might occur. Symbols on the Product. These symbols may appear on the product: Hazardous Safety Protective Chassis Test Voltage Warning Earth Ground Ground Terminal DM3068 Quick Guide...

  • Page 42: General Care And Cleaning

    To avoid damages to the instrument, do not expose them to liquids which are corrosive. WARNING To avoid injury resulting from short circuit, make sure the instrument is completely dry before reconnecting into a power source. VIII DM3068 Quick Guide...

  • Page 43: Environmental Considerations

    Please contact your local authorities for disposal or recycling information. DM3068 Quick Guide...

  • Page 45: Quick Start

    RIGOL would not be responsible for free maintenance/rework or replacement of the unit. 2． Inspect the instrument In case of any damage, or defect, or failure, notify your RIGOL sales representative. 3． Check the accessories Please check the accessories according to the packing lists. If the accessories are incomplete or damaged, please contact your RIGOL sales representative.

  • Page 46: Handle Adjustment

    To adjust the handle position of the multimeter, grip the handle in both sides and pull it outward, then rotate the handle to a desired position, see figure below. Figure 1 Handle Adjustment Viewing Position Carrying Position Figure 2 Locate the Multimeter DM3068 Quick Guide...

  • Page 47: Appearance And Dimensions

    RIGOL Appearance and Dimensions Figure 3 Front Elevation Unit: mm Figure 4 Side Elevation Unit: mm DM3068 Quick Guide...

  • Page 48: The Front Panel

    Auto Trigger/Reading Hold Continuously pressing this key can switch between auto trigger and reading hold functions. Auto Trigger: the backlight always on; the multimeter continuously takes  readings at the fastest rate possible for the present configuration. DM3068 Quick Guide...

  • Page 49: Power Button

    Quickly save or recall at least 10 groups of instrument settings. Secondary Function key Enables the dual display.  Quickly saves the current instrument configuration in connection  with Quickly enters the setting interface of relative measurement.  DM3068 Quick Guide...
  • Page 50 Enables auto range. Configures the measurement parameters.  Selects the digit position while entering a parameter.  Increases or decreases the measurement range.  Enters desired numeric value while setting a parameter.  Pages up or down.  DM3068 Quick Guide...
  • Page 51 RIGOL 10. Signal Input Terminals The measured signal (device) will be connected into the multimeter through these terminals. Different measured objects have different connection methods. for details please see “Measurement Connections”. DM3068 Quick Guide...

  • Page 52: The Rear Panel

    4) Reinstall the fuse seat into the slot. NOTE: The high current fuse stands inside the multimeter and is not allowed to be replaced by users themselves. If such work must be done, send your multimeter back to the factory. DM3068 Quick Guide...
  • Page 53 Triggers the multimeter by connecting a trigger pulse through [Ext Trig] connector. Note the external trigger source must be selected (  Source  Ext). USB Device Port Communicates with a computer and controls your multimeter through PC software. It is available for USB-TMC devices. DM3068 Quick Guide...

  • Page 54: Power Switch

    Select a proper voltage scale according to the used AC supply: 115 V or 230 V. 11. Power Switch Connect or disconnect the AC supply. If the front power button is disabled (  System  Cfg  Switch  OFF), turning on this switch will directly start up the multimeter. DM3068 Quick Guide...

  • Page 55: User Interface

    Math LXI: LAN Control Measurement parameter Rmt: Remote Control Mode Range REL on Local: Local Control : USB Storage Main Function Run Indication Vice Reading Main Reading Vice Function Operation Menus Figure 10 User Interface (Dual Display) DM3068 Quick Guide...

  • Page 56: First-Use Of Multimeter

    2) Make sure the rear power switch is turned on. 3) Try to restart the multimeter, if it fails, check the power fuse and replace a new one when necessary. 4) If the problem still remains, contact RIGOL. DM3068 Quick Guide...

  • Page 57: Measurement Connections

    RIGOL Measurement Connections DM3068 was designed with many measurement functions and different measurements have different connections. Do not discretionarily switch the measurement function when measuring as it may cause damage to the multimeter. For example, when the test leads are connected to the related current terminals, AC voltage measurement should not be taken.
  • Page 58 Only use 10 A and LO terminals for measurements when the measured current AC+DC RMS value goes within 200 mA and 10 A. Resistance Measurement (2-wire) Resistance Measurement (4-wire) Capacitance Measurement Capacitance Continuity Measurement Diode Measurement Open or Open or Closed Circuit Closed Circuit DM3068 Quick Guide...
  • Page 59 Frequency/Period Measurement (For DCV, 2WR, FREQ, TC, 2-wire RTD and THERM sensors) AC Signal Sensor Any Sensor Measurement Any Sensor Measurement (For DCV, 2WR, FREQ, TC, 2-wire RTD (For DCI sensor) and THERM sensors) Sensor + Sensor - DM3068 Quick Guide...

  • Page 60: Using The Built-In Help System

    Go to the previous menu Help Topics 1. The method of the test leads. 2. Common measurement. 3. Math. 4. Sensor. 5. Store and recall. 6. Utility. 7. I/O interface. 8. Online help. 9. To change the power fuse. 10. Support. DM3068 Quick Guide...

  • Page 61: Using A Rackmount Kit

    RIGOL Using a Rackmount Kit DM3068 can be mounted in a standard 19-inch rack cabinet. Before any kit installations, please remove the package or cushioning material from the multimeter body. Kit Parts List Table 2 Kit Parts List Name Part Number...
  • Page 62 Tool Requirements A PH2 cross screwdriver is recommended. Space Requirements The DM3068 should be mounted under the following spaces: The machine cabinet should be a standard 19-inch one.  At least a 3U space (133.5 mm) should be provided by machine cabinet.
  • Page 63 Then, push the unit upward to release it from the instrument. Install left and right plates: aim the detents of right and left plates at the openings on support board and insert selectively, then fix them using eight M4 screws. DM3068 Quick Guide...
  • Page 64 Place the instrument: aim the parallels at the corresponding openings and then put the multimeter onto the support board. Fix the instrument: fasten or fit the instrument tightly into the support board using two fixed fingers in connection with four M4 screws. DM3068 Quick Guide...
  • Page 65 Load into machine cabinet: mount the rack with instrument-fixed onto a standard 19-inch machine cabinet using four M6 screws and four M6 square nuts, respectively. Note the rock holds a height of 3U, holes in compliance with the arrow direction are the mounting holes for rack. DM3068 Quick Guide...

  • Page 66: Troubleshooting

    Troubleshooting To help you solve commonly encountered problems, we have listed some typical issues with their respective solutions. If the problems persist, contact RIGOL and prepare your device information (Utility T/C  Info). The screen still dark (no display) after power on: (1) Check if the power cord is well connected.
