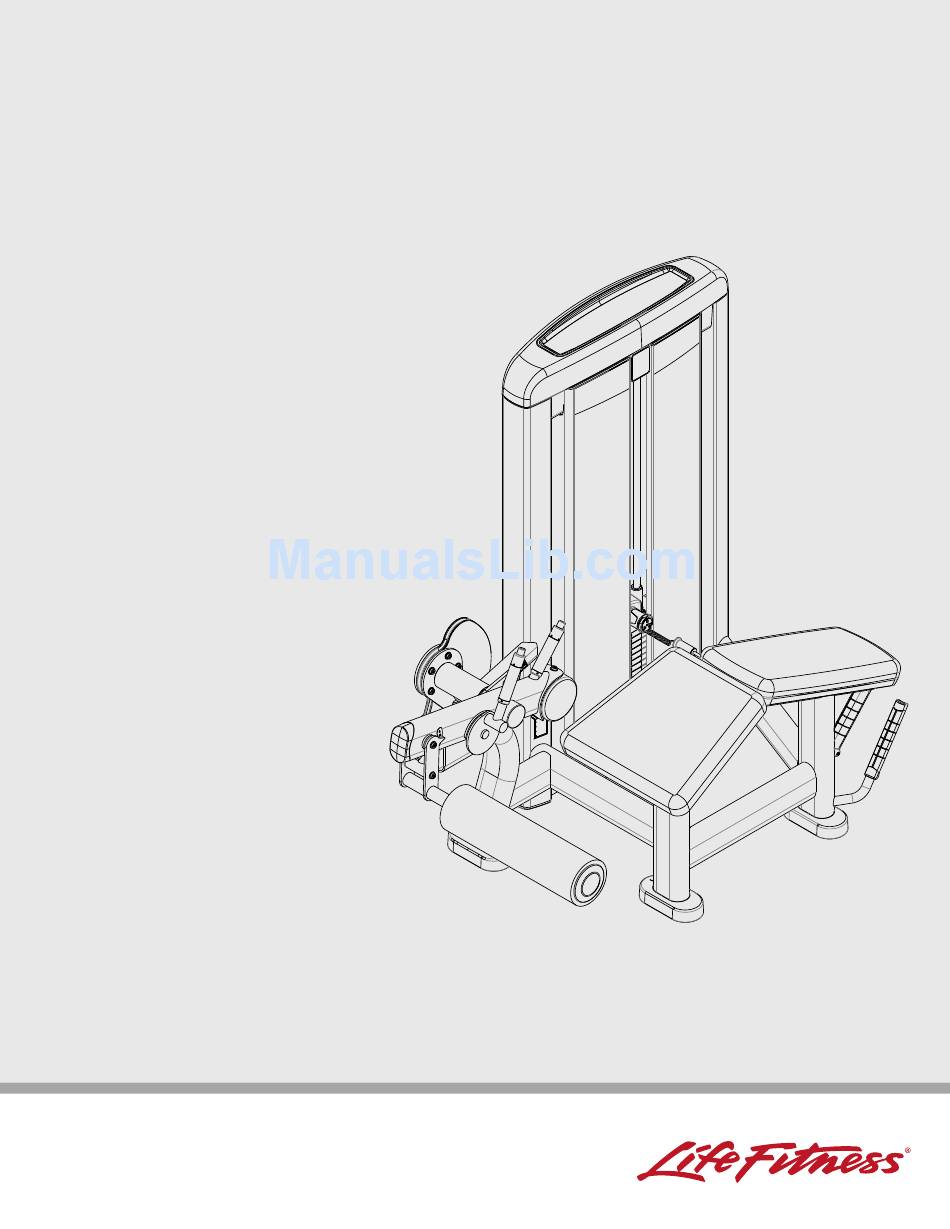

INSIGNIA SERIES
LEG CURL
SS-LC
PARTS MANUAL
8/7/2017

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the INSIGNIA SERIES and is the answer not in the manual?

Questions and answers

Summary of Contents for Life Fitness INSIGNIA SERIES

  • Page 1 INSIGNIA SERIES LEG CURL SS-LC PARTS MANUAL 8/7/2017...
  • Page 2: Table Of Contents

    Insignia Series Leg Curl Contents Options and Key ..............3 Powder Coat Painted Frame Weldments ........4 Component Assembly ............. 5 Labels .................. 6 Table ..................7 Tower Plastics ................ 8 Shroud Wraps ................ 9 Weight Stack Assemblies ............10 T Trim Head Plate and Drop Down Increment Weights ....
  • Page 3: Options And Key

    Insignia Series Leg Curl Options and Key FRAME COLOR OPTION UPHOLSTERY OPTION LANGUAGE OPTION TRIM OPTION SELECT POWDERCOAT COLOR SINGLE STITCH SELECT LANGUAGE BLACK 01 ENGLISH PLASTIC TOWER CAP BLUE 02 GERMAN STANDARD GRIP CANDY APPLE RED 03 FRENCH NO REP COUNTER...
  • Page 4: Powder Coat Painted Frame Weldments

    Insignia Series Leg Curl Powder Coat Painted Frame Weldments TRIM ITEM NO. QTY. PART NO. DESCRIPTION 7324599 WLDMT, FZLE, TIBIA ADJ LINK 8899299 WLDMT, FZLC, CAM SPPRT 8902099 WLDMT, FZLC, TIBIA ADJ HANDLE 8902199 WLDMT, FZLC, ROLLER PAD SPPRT POSSIBLE RMA WLDMT, SS-LC, FRAME...
  • Page 5: Component Assembly

    Insignia Series Leg Curl Component Assembly See page 7 for table...
  • Page 6: Labels

    Insignia Series Leg Curl Labels See page 7 for table...
  • Page 7: Table

    Insignia Series Leg Curl Table TRIM ITEM NO. QTY. PART NO. DESCRIPTION 7357901 SHAFT COLLAR, 1-1/2" ID ALUM 7662801 RING, GRIP 1.25 OD 7801902 COUNTER WEIGHT, SMALL - COATED 8899001 WLDMT, FZLC ADJ START 1000014-0001 PAD, 24 X 11 FLAT BLK, SNGL STITCH...
  • Page 8: Tower Plastics

    Insignia Series Leg Curl Tower Plastics ITEM NO. QTY. PART NO. DESCRIPTION 9410801 COVER, TOWER BOTTOM -FRONT 9411001 COVER, TOWER BOTTOM -REAR 9412701 ASSY, TRAP TUBE, CAP, BOTTOM 9415701 COVER, UPPER CROSS MEMBER 9415801 GASKET, TRAP TUBE 3275801 SCREW, 8 X 3/4 DIN PHL PAN AB ST ZB 0017-00101-1587 RVT 201X0413X.354 T NY NO...
  • Page 9: Shroud Wraps

    Insignia Series Leg Curl Shroud Wraps BAMBOO DATE MADE SERIAL # ITEM QTY. PART NO. DESCRIPTION 9511802 SHROUD, SS, FNT, LT, SRT-BAM 1/1/2015 - PRIOR TO 9511702 SHROUD, SS, FNT, RT, SRT-BAM 3/31/2016 SS-XX0416001 9511902 SHROUD, SS, REAR, SRT-BAM 1003204-0002...
  • Page 10: Weight Stack Assemblies

    Insignia Series Leg Curl Weight Stack Assemblies T - Base C - Light X - Heavy Uses 9423917 Cable (114.0”) Uses 9423918 Cable (112.5”) Uses 9423920 Cable (112.5”) ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO.
  • Page 11: T Trim Head Plate And Drop Down Increment Weights

    Insignia Series Leg Curl T Trim Head Plate and Drop Down Increment Weights T Trim ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO. QTY. PART NO. DESCRIPTION 3236001 BUSHING, SPRING PIN 3236202 SCREW, M10 X1.5 25MM 3240501 M10 X 1.5 X 20 HXS NO CUP ST BO 3238601 M10X1.5 BLIND THREADED INSERT (HEX)
  • Page 12: C And X Trim Stack Components

    Insignia Series Leg Curl C and X Trim Stack Components C Trim X Trim ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO. QTY. PART NO. DESCRIPTION 7337901 BUSHING, GUIDE ROD 7337901 BUSHING, GUIDE ROD 7351001 SPACER, INC WT STACK 7351001...
  • Page 13: C And X Trim Head Plate Assemblies

    Insignia Series Leg Curl C and X Trim Head Plate Assemblies C Trim X Trim ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO. QTY. PART NO. DESCRIPTION 3236001 BUSHING, SPRING PIN 3236001 BUSHING, SPRING PIN 3236201 SCREW, M10 X1.5 20MM 3236201 SCREW, M10 X1.5 20MM...
  • Page 14: C And X Trim Incremental Weights

    Insignia Series Leg Curl C and X Trim Incremental Weights ITEM NO. QTY. PART NO. DESCRIPTION 3238301 M10x1.5x20mm 9428201 BRKT, INC WGT -5 LB 9439701 ASSY, INC WGT, SUB ITEM NO. QTY. PART NO. DESCRIPTION 3236601 WASHER, STAINLESS 3275503 SCREW, M10 X 1.5 X 30 SHCS, LOW HEAD -NO PATCH...
  • Page 15: Grip Assemblies

    Insignia Series Leg Curl Grip Assemblies S Trim L Trim ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO. QTY. PART NO. DESCRIPTION 7662901 CAP, GRIP 1.25 OD 9453001 GRIP, ERGO, OVERMOLD 7662801 RING, GRIP 1001761-0001 ASSY, CAP, GRIP 3235806 GRIP, 1.25 OD X .125 WALL, OPEN END...
  • Page 16: Sensor Assemblies

    Insignia Series Leg Curl Sensor Assemblies S Trim L Trim SENSOR SENSOR SENSOR SENSOR PLACEMENT PLACEMENT PLACEMENT PLACEMENT MACHINE (STD) (STD) (HVY) (HVY) SS-LC ITEM NO. QTY. PART NO. DESCRIPTION ITEM NO. QTY. PART NO. DESCRIPTION 9417701 ASSY, DISPLAY, COUNTER...
