Thrustmaster T3PA-PRO User Manual page 46

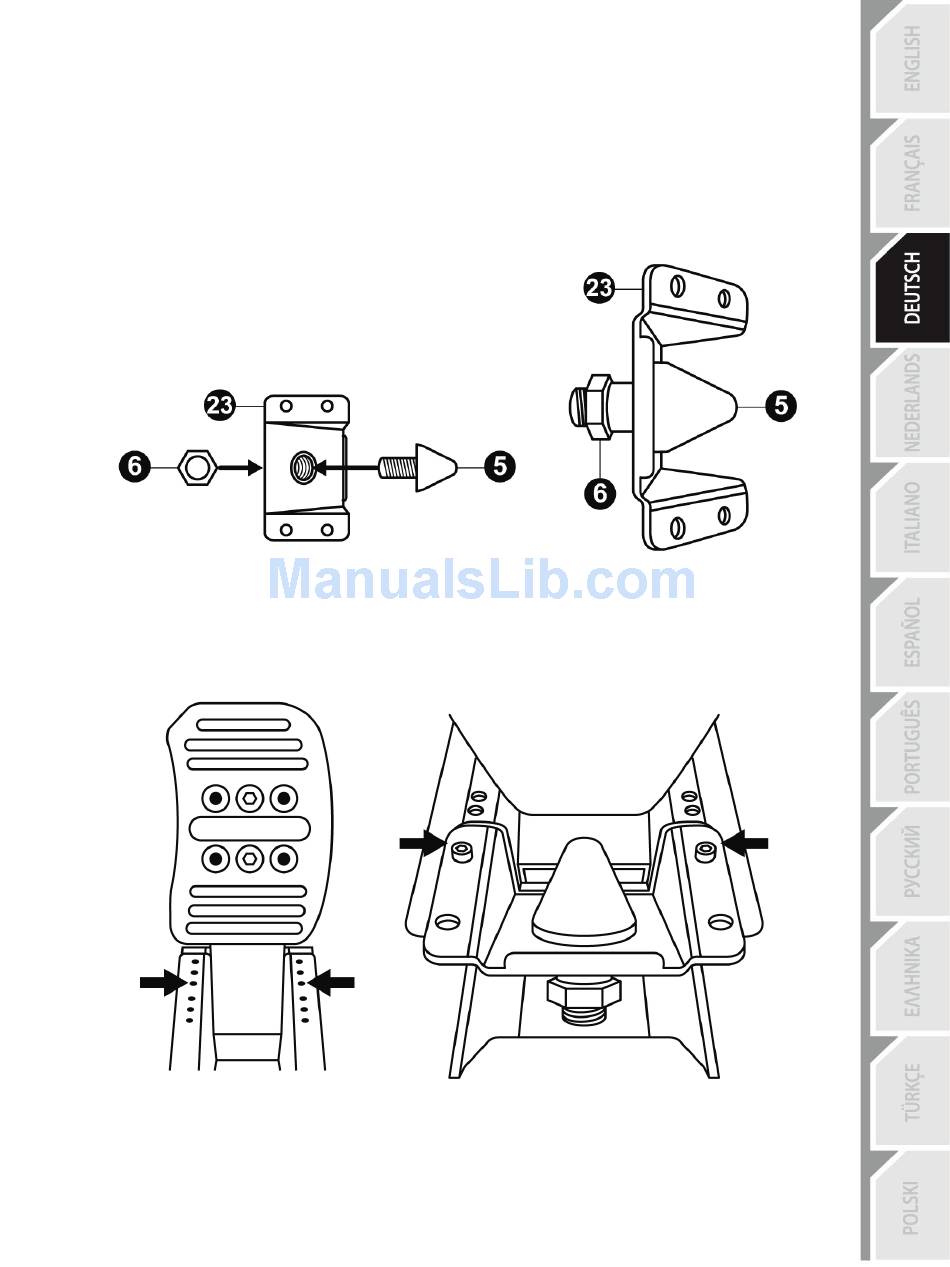

Montage des CONICAL RUBBER BRAKE MOD (5)
Diese Mod vermittelt Ihnen ein sehr authentisches Bremsgefühl und einen hochprogressiven
Widerstand am Ende des Pedalhubs.
Sie müssen je nach Ihren Präferenzen selbst entscheiden, ob Sie diese Mod montieren möchten.
- Schrauben Sie die CONICAL RUBBER BRAKE MOD (5) in das Schraubgewinde des Metallstops
(23) und schrauben dann die Befestigungs- und Stellmutter (6) von hinten auf die hervorstehende
Schraube der CONICAL RUBBER BRAKE MOD auf.
- Befestigen Sie dann den Metallstop (23) hinter dem Pedalarm und nutzen dazu anstatt der vier
nur zwei M3-Typ Innensechskantschrauben (8), wie in der untenstehenden Zeichnung gezeigt
wird
= in der sehr langen Bewegungsposition.
(Bitte führen Sie diesen Punkt exakt aus, um jedwede Kalibrierungsprobleme zu vermeiden!)
Nach der Montage in dieser Position (in der sehr langen Bewegungsposition) überlappt der
Metallstop leicht das große schwarze Stück Blech hinter den Pedalen und ist nur mit zwei
Innensechskantschrauben befestigt: Das ist völlig normal.
11/17
