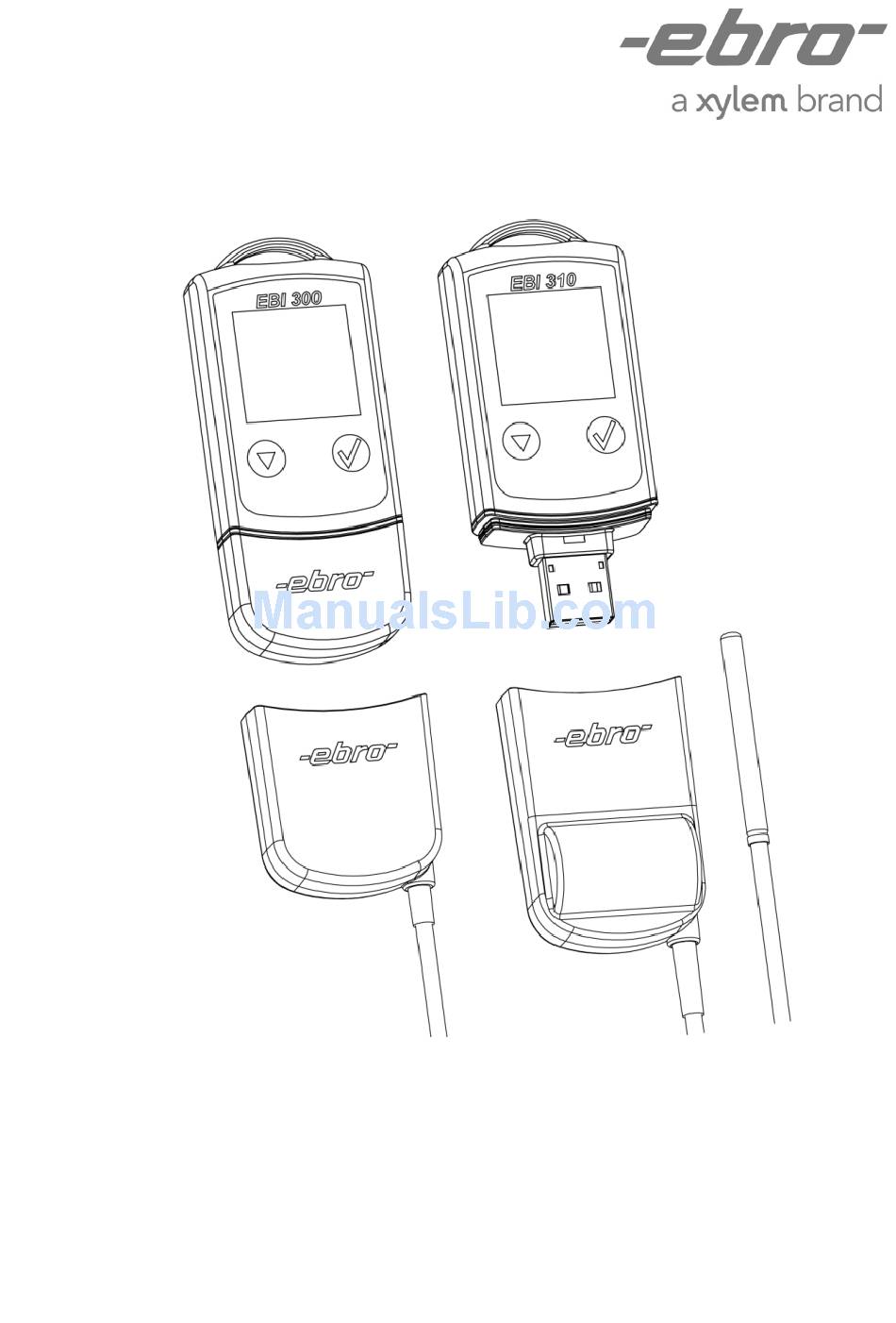

- Page 1 Datenlogger Data Logger Enregistreur EBI 300 / EBI 310...
-
Page 2: Table Of Contents
EBI 300 / EBI 310 Deutsch Inhalt Übersicht ......4 Sicherheitshinweise ....6 Auspacken / Lieferumfang. - Page 3 English Français Contents Sommaire Overview ......5 Vue d’ensemble ......5 Safety instructions .
-
Page 4: Übersicht
EBI 300 / EBI 310 Deutsch Übersicht Die Datenlogger der Serie EBI 300 sind batteriebetriebene Mess- und Aufzeich- nungsgeräte für die Temperatur und wer- den z.B. für die Transportüberwachung von temperaturempfindlichen Produkten eingesetzt. Der Logger verfügt über einen USB- Anschluss, mit dem er direkt mit einem Computer oder USB-Drucker verbunden werden kann. -
Page 5: Overview
English Français Overview Vue d’ensemble EBI 300 series data logger is a battery L’EBI 300 séries est un appareil d’enregis- powered temperature measurement and trement et de mesure, à batteries, de la recording instrument for monitoring tem- température et il est par exemple utilisé... -
Page 6: Sicherheitshinweise
EBI 300 / EBI 310 Deutsch Sicherheitshinweise Verwenden Sie das Gerät nicht in explosi- onsgefährdeten Bereichen. Lebensgefahr! Bringen Sie das Gerät nicht in eine Umge- bung, die heißer ist als 85 °C. Explosions- gefahr der Lithium–Batterie! Setzen Sie das Gerät keiner Mikrowellen- Strahlung aus. -
Page 7: Safety Instructions
English Français Safety instructions Consignes de sécurité Do not use the device in explosive areas. N’utilisez pas l’appareil dans des zones Danger of death! explosives. Danger de mort! Do not use the device in an environment N’utilisez pas l’appareil dans un environ- hotter than 85 °C! The lithium battery may nement dépassant 85 °C. -
Page 8: Auspacken / Lieferumfang
Inhalt der Geräteverpackung Ihrer Bestellung entspricht. Lieferumfang Im Lieferumfang sind folgende Teile ent- halten: Datenlogger EBI 300 oder EBI 310 Diese Bedienungsanleitung Daneben können in der Lieferung ver- schiedene Zubehörteile enthalten sein. Sollten Sie Grund zu einer Beanstandung haben, nehmen Sie bitte mit uns Kontakt auf. -
Page 9: Unpacking / Scope Of Delivery
à votre com- mande. Scope of delivery Eléments contenus dans l’emballage The delivery includes these parts: Data logger EBI 300 or EBI 310 Les éléments suivants sont fournis dans l’emballage: This user manual L’enregistreur EBI 310 ou EBI 300 The delivery may also include various ... -
Page 10: Bedienung
EBI 300 / EBI 310 Deutsch Bedienung Einschalten Um den Logger einzuschalten, drücken Sie die Taste Software „Winlog“ Besuchen Sie die Website: www.ebi300.com Hier können Sie die Programmier-Soft- ware „Winlog.basic“ kostenfrei downloa- den. Darüber hinaus haben Sie auf der Web- seite die Möglichkeit, Programmierprofile... -
Page 11: Operation
English Français Operation Utilisation Switching on Mise en marche Pour mettre en marche l’enregistreur, To switch on the logger, press the but- ton. appuyez sur la touche “Winlog” software «Winlog» Logiciel Visit our website: Visitez notre site Web: www.ebi300.com www.ebi300.com Here you can download the free software Vous pouvez télécharger gratuitement le “Winlog.basic”... -
Page 12: Display
EBI 300 / EBI 310 Deutsch Display Das Display (LCD) enthält folgende Anzei- geelemente: 1 Batterieanzeige 2 Alarmanzeige 3 Aufzeichnungsanzeige 4 Messgröße 5 Messwert 6 Laufzeit / Menü 1 Batterieanzeige 2 Alarmanzeige Die gemessenen Temperatur- werte sind alle innerhalb der vorher programmierten Tempe- raturgrenzen. -
Page 13: Display
English Français Display Ecran The display contains the following display L’écran (LCD) comporte les éléments sui- elements: vants: 1 Battery indicator 1 Indicateur de la pile 2 Alarm indicator 2 Indicateur d’alarme 3 Record indicator 3 Indicateur d’enregistrement 4 Unit 4 Unité... -
Page 14: Aufzeichnungsanzeige
EBI 300 / EBI 310 Deutsch Aufzeichnungsanzeige Der Status der Messwert-Aufzeichnung wird durch folgende Symbole dargestellt: Aufzeichnung gestartet Aufzeichnung gestoppt Aufzeichnung aktiviert Aufzeichnung pausiert Status 1 Der Logger ist im Modus „Messung ab Startzeitpunkt“ programmiert, die Start- zeit wurde aber noch nicht erreicht. In der unteren Displayzeile wird die Zeit bis zum Aufzeichnungsstart angezeigt. -
Page 15: Recording Indicators
English Français Recording indicators Indicateur d’enregistrement The current state of the recording is indi- L’état de l’enregistrement de la valeur de cated by the following symbols: mesure est indiqué par les symboles sui- vants: Recording started Enregistrement commencé Recording stopped Enregistrement arrêté... - Page 16 EBI 300 / EBI 310 Deutsch Status 3 Der Logger zeichnet Messwerte auf. Status 4 Der Logger zeichnet Messwerte auf, die Alarmierung ist pausiert. Status 5 Die Aufzeichnung ist beendet. Bedienungsanleitung...
- Page 17 English Français State 3 Etat 3 The logger is recording. L’enregistreur transcrit les valeurs de mesure. State 4 Etat 4 The logger is recording, alarm is sus- L’enregistreur transcrit les valeurs de pended. mesure, l’alarme est arrêtée. State 5 Etat 5 Recording is stopped.
-
Page 18: Funktions-Menü
EBI 300 / EBI 310 Deutsch Funktions-Menü Drücken Sie , um das Funktions-Menü zu öffnen und alle verfügbaren Funktio- nen anzuzeigen. Aktivieren Sie die gewünschte Funktion, indem Sie die Taste betätigen und 3 s gedrückt lassen. HINWEIS: Ist der Logger noch nicht gestar- tet, steht nur die Funktion „Messung star-... -
Page 19: Function Menu
English Français Function menu Menu de fonctions Press the button to enter the function Appuyez sur pour démarrer le menu de menu and to display all available func- fonctions et afficher toutes les fonctions tions. disponibles. To activate the desired function, press the Pour activer la fonction souhaitée, appuyez pendant 3 secondes sur la button and hold it for three seconds. - Page 20 EBI 300 / EBI 310 Deutsch 3. Aufzeichnung beenden Wenn der Logger mit dem Modus „Stopp bei Tastendruck“ programmiert wurde, können Sie die Aufzeichnung mit der Taste beenden. 4. Verbleibende Aufzeichnungszeit Zeigt die Restzeit der laufenden Aufzeich- nung an. 5. Max Anzeige des höchsten gemessenen Mess-...
- Page 21 English Français 3. Stop Recording 3. Terminer l’enregistrement If the logger is programmed for “Manual Si l’enregistreur a été programmé en stop”, you can stop recording by pressing mode „Arrêt en appuyant sur une touche“, vous pouvez terminer l’enregistrement en button.
-
Page 22: Logger Auslesen
EBI 300 / EBI 310 Deutsch Logger auslesen Die Loggerdaten können auf zwei Arten ausgelesen werden: Erzeugen einer PDF-Datei Auslesen mit der Software „Winlog“ Erzeugen einer PDF-Datei Sobald der Logger mit einer USB-Schnitt- stelle verbunden ist, wird automatisch... -
Page 23: Reading Out The Logger
English Français Reading out the logger Lire l’enregistreur There are two ways to read out the Pour lire les valeurs de mesure enregis- recorded data: trées de l’enregistreur, il existe deux possi- Generating a PDF-File bilités: Créer un fichier PDF ... -
Page 24: Logger Programmieren
EBI 300 / EBI 310 Deutsch Auslesen mit Software „Winlog“ Ist der Logger mit einer USB-Schnittstelle eines PCs verbunden, kann er von der Software „Winlog.basic“, „Winlog.light“ oder „Winlog.pro“ ausgelesen werden. Details zum Auslesen von Loggern mit der Software „Winlog“ entnehmen Sie bitte der entsprechenden Dokumentation der Software. -
Page 25: Programming The Logger
English Français Readout with “Winlog” software Lire avec le logiciel «Winlog» When the logger is connected to a USB Si l’enregistreur est connecté à un port port it can be read out using the “Win- USB d’un PC, il peut être lu par le logiciel log.basic”, “Winlog.light”... -
Page 26: Externe Fühler
Produkten durchzuführen. Es stehen 6 verschiedene Fühlertypen zur Messung der Temperatur aber auch der relativen Feuchte zur Verfügung. Fühler TPC 300 (NTC) für EBI 300 kürzere Reaktionszeit erweiterter Messbereich Fühler TPH 400 für EBI 300 zur Messung der Umgebungsbedingungen Temperatur und Feuchte Fühler TPX 220 (PT 1000) für EBI 310... -
Page 27: External Probes
Humidity available. température, mais aussi Humidité dispo- nibles. Probe TPC 300 (NTC) for EBI 300 Sonde TPC 300 (NTC) pour l´ EBI 300 short reaction time la réduction du temps de réaction extended measuring range plage de mesure étendue Probe TPH 400 for EBI 300 Sonde TPH 400 pour l´... -
Page 28: Logger Für Die Messung Mit Externen
EBI 300 / EBI 310 Deutsch Logger für die Messung mit externen Fühlern vorbereiten Aktivieren Sie die Option „Externer Sen- sor“ und wählen Sie den Fühlertyp in der Programmiermaske der Winlog-Software oder der Webkonfiguration aus. Fühler anschließen Wurde der Logger für die Verwendung eines externen Fühlers programmiert und... -
Page 29: Preparing The Logger For Using External
English Français Preparing the logger for using Préparer l'enregistreur pour la external probes mesure à l'aide de sondes externes Activate the option “External Sensor” and Activez l'option "capteur externe" et choose the right sensor type when pro- sélectionnez le type de capteur dans le gramming the logger using the Winlog masque de programmation du logiciel software or the web-configuration. -
Page 30: Tpx 250 Batteriewechsel
EBI 300 / EBI 310 Deutsch TPX 250 Batteriewechsel Der Fühler TPX 250 verfügt über eine eigene Batterie, um einen Betrieb des Datenloggers bei Temperaturen bis zu -85 °C zu ermöglichen. Die Batterie muss nach maximal 1000 Stunden unterhalb - 30 °C getauscht werden. -
Page 31: Tpx 250 Battery Replacement
English Français TPX 250 battery replacement TPX 250 remplacement de la pile The probe TPX 250 has its own battery for Le capteur TPX 250 dispose de sa propre usage of the data logger at temperatures pile pour permettre une utilisation de down to -85 °C. -
Page 32: Batterie Wechseln
EBI 300 / EBI 310 Deutsch Batterie wechseln Wenn die Batterie verbraucht ist, muss sie ausgetauscht werden. Gehen Sie wie folgt vor, um die Batterie zu wechseln: Beugen Sie elektrostatischen Ent- ladungen während des Batterie- wechsels vor! Elektrostatische Entladungen können das Gerät zerstören! ... -
Page 33: Replacing The Battery
English Français Replacing the battery Remplacement de la batterie Once a battery is depleted, it must be La batterie doit être remplacée lorsqu’elle replaced. Proceed as follows to replace est vide. Pour remplacer la batterie, procé- the battery: dez comme suit: Prevent electrostatic discharge Evitez les décharges électrosta- during battery replacement. -
Page 34: Was Tun, Wenn
EBI 300 / EBI 310 Deutsch Was tun, wenn… Logger wird vom PC nicht erkannt Überprüfen Sie, ob nach dem Anste- cken des Loggers im Display USb ange- zeigt wird Verwenden Sie einen anderen USB- Port Überprüfen Sie, ob die Verwendung von USB-Massenspeichergeräten an... -
Page 35: What To Do, If
English Français What to do, if… Que faire, quand… The computer doesn’t recognize the L'ordinateur ne reconnaît pas logger l'enregistreur Check if the logger displays USb after Contrôlez si USb s'affiche sur l'écran plugging in lorsque l'enregistreur est connecté à l'ordinateur ... -
Page 36: Wartung Und Entsorgung
EBI 300 / EBI 310 Deutsch Wartung und Entsorgung Reinigung Reinigen Sie das Gerät mit einem leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel (wie z.B. Aceton), weil diese den Kunststoff angreifen können. Kalibrierservice Das Gerät besitzt eine hohe Messgenauig- keit. Um diese zu erhalten, sollten Sie das Gerät jährlich kalibrieren lassen. -
Page 37: Maintenance And Disposal
à ebro Electronic service card and send it to ebro Elec- (adresse au verso de cette manuel tronic (address on the back of this user d'utilisation). -
Page 38: Technische Daten
EBI 300 / EBI 310 Deutsch Technische Daten EBI 300 / 310 Auflösung 0,1 °C Lagertemperatur -40 °C … +85 °C Gehäusematerial Polykarbonat Abmessungen 80 x 34 x 14 mm Gewicht 35 g (inkl. Batterie) Schutzklasse IP 65 EBI 300 Messbereich -30 °C …... -
Page 39: Technical Data
English Français Technical data Données techniques EBI 300 / 310 EBI 300 / 310 Resolution 0.1 °C Résolution 0,1 °C Storage temperature -40 °C … +85 °C Temp. de stockage -40 °C … +85 °C Housing material Polycarbonate Matériau du boîtier... -
Page 40: Batterielaufzeit
EBI 300 / EBI 310 Deutsch Batterielaufzeit Die folgenden Laufzeiten gelten für eine Logger-Umgebungstemperatur von 25 °C und ausgeschaltete Alarm-LED. Interner Sensor Logtakt LCD an LCD aus 1 Stunde 24 Monate > 24 Monate 1 Minute 24 Monate > 24 Monate... -
Page 41: Battery Runtime
English Français Battery runtime Durée de vie des batteries The following operating times are valid Les durées de vie des batteries suivantes for a ambient temperature of 25 °C and sont valables pour une température disabled alarm LED. ambiante de 25 °C et lorsque la LED de l'alarme est. -
Page 42: Zulassungen
Deutsch Zulassungen Dieses Produkt erfüllt laut Konformitätsbescheinigung die CE Richtlinie 2014/30/ EU. Das Produkt EBI 300/310 erfüllt die Richtlinien gemäß Norm EN 12830. Eignung: S (Lagerung), T (Transport) Umgebung: C (Lebensmittellager- und Verteileinrichtung) Genauigkeitsklasse: 1, zur Messung der Lufttemperatur und Produktinnentemperatur. -
Page 43: Approvals
CE guidelines 2014/30/EU. directive de CE 2014/30/EU. The product EBI 300/310 complies to the guidelines in Le produit EBI 300/310 est conforme aux directives selon la accordance with EN 12830. norme EN 12830. Suitability: S (Storage), T (Transport) - Page 44 Service-Adresse / Service Address / Adress du Service Xylem Analytics Germany Sales GmbH & Co. KG ebro Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany Phone: +49.(0)841.954.78.0 Fax: +49.(0)841.954.78.80 Internet: www.ebro.com E-Mail: ebro@xyleminc.com ……………………………………………………………………………………. Hersteller / Producer / Fabricant Xylem Analytics Germany GmbH Dr.-Karl-Slevogt-Str. 1 82362 Weilheim Germany...
