Summary of Contents for Ebro EBI-2T 100 Series

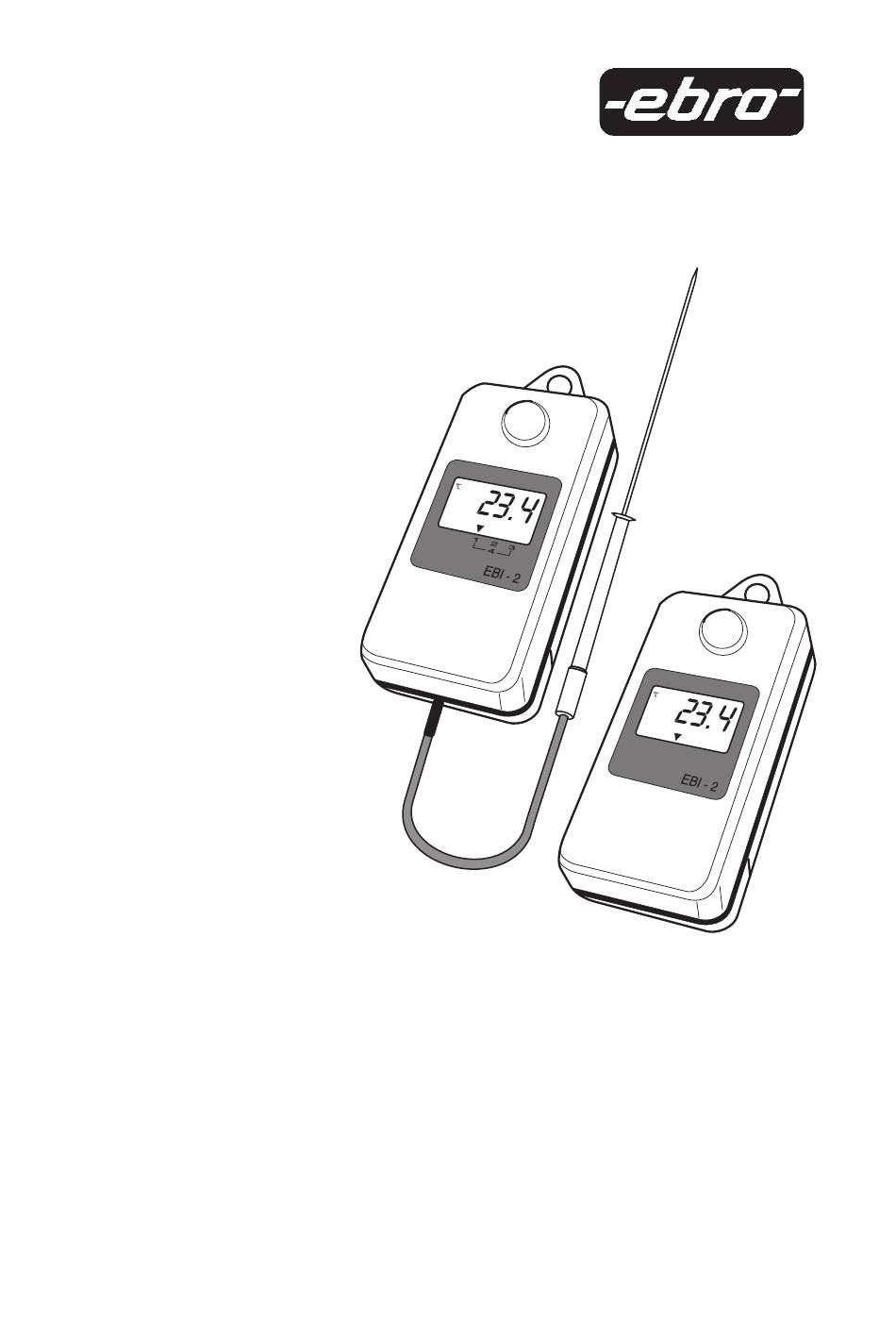

- Page 1 ® Temperatur – Datenlogger Temperature – Data Logger Enregistreur - Température EBI – 2T Serie 100/200/300...
- Page 2 Setzen Sie den Logger niemals hohen Temperaturen aus! Führen Sie keine Versuche in Mi- krowellengeräten durch! Messen Sie mit dem Logger nicht in explosionsgefährdeten Bereichen! © Copyright by ebro Electronic GmbH & Co. KG 1640-1214 - 2057 - 0204 - 3010-0268...
- Page 3 English Français Please read these operating nstructions Veuillez lire ces instructions de service carefully before commissioning your new attentivement avant de mettre en ser-vice temperature datalogger. votre nouvel enregistreur de tem- pérature. Information, which is useful and im- portant for the understanding of the op- Les informations utiles et importantes pour erating principle, is marked with a bar in la compréhension du principe de fonc-...
-
Page 4: Table Of Contents
Deutsch EBI – 2T Inhaltsverzeichnis Beschreibung ..... 6 Lieferumfang ...... 8 Installation ......8 3.1 Anschließen externer Fühler ..8 3.2 Auswählen des Standorts ..12 3.3 Programmieren und Auslesen des Loggers ........12 Betriebsanzeigen .... 14 Kalibrierservice ....16 Anhang ....... - Page 5 English Français Table des matières Contents 1 Description ......7 1 Description ......7 2 Étendue de la livraison ..9 2 Extent of the delivery ....9 3 Installation ......9 3 Installation ......9 3.1 Raccordement de capteurs 3.1 Connection of external sensors ..9 extérieurs .........9 3.2 Choice of the site .......13 3.2 Choix du site ......13...
-
Page 6: Beschreibung
Deutsch EBI – 2T Beschreibung Der Temperatur–Datenlogger ist ein hand- liches, mit einer Lithiumbatterie betrie- benes Temperatur-Aufzeichnungs- und Speichersystem. Die Elektronik wird durch einen Mikro- prozessor gesteuert. Dies garantiert eine hohe Messgenauigkeit und Linearität über den gesamten Mess-bereich. Über die RS 232-Schnittstelle schließen Sie den Logger an einen PC an. -
Page 7: Description
English Français 1 Description 1 Description The temperature datalogger is a handy L’enregistreur de température est un sys- temperature-recording and storing sys- tème maniable d’enregistrement et de tem operated with a lithium battery. mémorisation de température alimenté par une pile au lithium. The electronics are controlled by a mi- croprocessor. -
Page 8: Lieferumfang
Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Wenn Sie einen Schaden vorfinden oder Grund zur Beanstandung haben, wenden Sie sich bitte an: ebro Electronic GmbH & Co. KG Peringerstr. 10 85055 Ingolstadt Tel.: (0841) 9 54 78–0... -
Page 9: Extent Of The Delivery
Si vous trouvez un endommagement ou son for claim, please contact: si vous avez une raison pour une récla- mation, veuillez vous adresser à: ebro Electronic GmbH & Co. KG ebro Electronic GmbH & Co. KG Peringerstrasse 10 Peringerstrasse 10... - Page 10 Deutsch EBI – 2T Fühler Klemme 3 und 4 1 und 2 1 und 2 3 und 4 1 und 2 3 und 4 7 und 8 9 und 10 1 und 2 1 und 2 3 und 4 1 und 2 3 und 4 7 und 8 9 und 10...
- Page 11 English Français Type Probes Terminals Type Capteur Bornes 3 and 4 3 et 4 1 and 2 1 et 2 1 and 2 1 et 2 3 and 4 3 et 4 1 and 2 1 et 2 3 and 4 3 et 4 7 and 8 7 et 8...
-
Page 12: Auswählen Des Standorts
Daten aus. Gehen Sie dabei, wie im beiliegenden Benutzerhandbuch bzw. in der Online-Hilfe beschrieben ist, vor. Wenn gewünscht, übernimmt die ebro Electronic GmbH & Co. KG das Pro- grammieren und das spätere Auslesen der Daten. Entfernen Sie auf der Rückseite die Schutzkappe von der Buchse.Stecken... -
Page 13: Choice Of The Site
Avec le logiciel WINLOG 2000, vous in the enclosed User Manual. pouvez programmer votre enregistreur et lire les données. Veuillez procéder If desired, ebro Electronic GmbH & Co. comme décrit dans le Manuel d’utili- KG can do the programming and the later sation ci-joint. -
Page 14: Betriebsanzeigen
Deutsch EBI – 2T Messtakt und Umgebungstemperatur haben Einfluss auf die Lebensdauer der Batterie. Bei einer Temperatur von 25 °C ergeben sich folgende Werte: Messtakt Lebensdauer 1 Sekunde 1 Jahr 10 Sekunden 3 Jahre 1 Minute 5 Jahre 1 Stunde 10 Jahre Versehen Sie nach der Programmierung die RS 232-Buchse wieder mit der... -
Page 15: Operating Indicators
English Français Measuring interval and ambient tem- L’intervalle de mesure et la température perature have an influence on the bat- ambiante ont un effet sur la durée de vie tery life. de la pile. Pour une température de 25 For a temperature of 25 °C, the values °C, on trouve les valeurs suivantes: are as follows: Intervalle... -
Page 16: Kalibrierservice
Deutsch EBI – 2T Kalibrierservice Um eine hohe Messgenauigkeit zu ga- rantieren, muss der Logger jährlich kali- briert werden. Dazu bietet die ebro Electronic GmbH & Co. KG einen Kalibrierservice an. • Füllen Sie bitte die beiliegende Servicekarte aus. •... -
Page 17: Calibration Service
Afin d’assurer une haute précision de curacy, the logger must be cali-brated mesure, l’enregistreur doit être calibré every year. For this purpose, ebro Elec- chaque année. A cet effet, ebro tronic GmbH & Co. KG offers a calibra- Electronic GmbH & Co. KG offre un tion service. -
Page 18: Zubehör
Deutsch EBI – 2T II Zubehör Beschreibung Bezeichung EBI-2-AUF1 Loggerhalterung, Edel- stahl EBI-2-AUF2 Loggerhalterung, PVC, mit Schloss EBI-2-AUF3 Loggerhalterung mit Schloss, Edelstahl EBI-Koffer Samsonite-Koffer Fühler Pt 1000 Klasse 1/3 DIN B in ver- schiedenen Ausführungen auf Anfrage. WINLOG 2000-V Validierte Software WINLOG 2000-S Standard-Software WINLOG 2000-P Profi-Software WINLOG Handbuch... -
Page 19: Accessories
English Français II Accessories II Accessories Type Désignation Type Designation EBI-2-AUF1 Logger holder, EBI-2-AUF1 Support pour stainless steel enregistreur, acier inox EBI-2-AUF2 Logger holder, PVC, EBI-2-AUF2 Support pour with lock enregistreur, PVC, avec ser- EBI-2-AUF3 Logger holder with a rure lock, stainless steel EBI-2-AUF3 Support pour... -
Page 20: Iii Technische Daten
Deutsch EBI – 2T III Technische Daten Allgemein: Lagertemperatur ..-40 bis +75 °C Arbeitstemperatur ..-40 bis +75 °C Funktion LCD bei ..-25 bis +50 °C Messtakt ...... 1 s bis 8 h Auflösung ..... 0,1 °C Messgenauigkeit ..±0,2 °C ±1 Digit Datenausgang .... -
Page 21: Iii Technical Data
English Français III Technical data III Charactéristiques techniques General: Caractéristiques générales Storage temperature ..-40 bis +75 °C Température de stockage -40 bis +75 °C Operating temperature . -40 bis +75 °C Température de service . -40 bis +75 °C Function LCD at ... - Page 22 Deutsch EBI – 2T Typ 311/312/313: Messbereich ....-40 bis +150 °C Sensor: Typ 311 ...... Pt 1000, 1x extern Typ 312 ...... Pt 1000, 2x extern Typ 313 ...... Pt 1000, 4x extern Kanäle ......1,2 bzw. 4 Speicherplätze: Typ 311 ......
- Page 23 English Français Types 311/312/313: Types 311/312/313: Measuring range ..-40 to +150 °C Gamme de mesure ..-40 à+150 °C Sensor: Capteur: Type 311 ....Pt 1000, 1x extern Type 311 ....Pt 1000 Type 312 ....Pt 1000, 2x extern ........
- Page 24 Konformitätserklärung Declaration of conformity Déclaration de conformité ebro Electronic GmbH & Co. KG Peringerstraße 10 D-85055 Ingolstadt erklärt in alleiniger Verantwortung, dass das Produkt declares under its sole responsibility that the product déclare sous sa seule responsabilité que le produit Temperatur-Logger Geräteart:...
