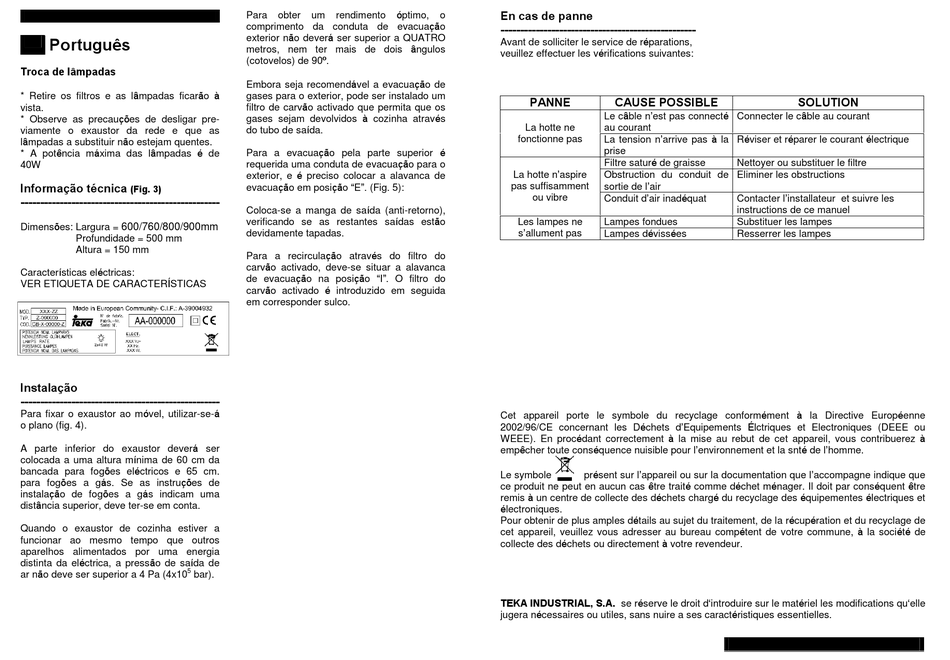

Teka C-610 Instruction Manual page 17

Português
Troca de lâmpadas
* Retire os filtros e as lâmpadas ficarão à
vista.
* Observe as precauções de desligar pre-
viamente o exaustor da rede e que as
lâmpadas a substituir não estejam quentes.
* A potência máxima das lâmpadas é de
40W
Informação técnica
(Fig. 3)
---------------------------------------------------
Dimensões: Largura = 600/760/800/900mm
Profundidade = 500 mm
Altura = 150 mm
Características eléctricas:
VER ETIQUETA DE CARACTERÍSTICAS
Instalação
---------------------------------------------------
Para fixar o exaustor ao móvel, utilizar-se-á
o plano (fig. 4).
A parte inferior do exaustor deverá ser
colocada a uma altura mínima de 60 cm da
bancada para fogões eléctricos e 65 cm.
para fogões a gás. Se as instruções de
instalação de fogões a gás indicam uma
distância superior, deve ter-se em conta.
Quando o exaustor de cozinha estiver a
funcionar ao mesmo tempo que outros
aparelhos alimentados por uma energia
distinta da eléctrica, a pressão de saída de
5
ar não deve ser superior a 4 Pa (4x10 bar).
óptimo,
Para obter um rendimento
comprimento da conduta de evacuação
exterior não deverá ser superior a QUATRO
metros, nem ter mais de dois ângulos
(cotovelos) de 90º.
Embora seja recomendável a evacuação de
gases para o exterior, pode ser instalado um
filtro de carvão activado que permita que os
gases sejam devolvidos à cozinha através
do tubo de saída.
Para a evacuação pela parte superior é
requerida uma conduta de evacuação para o
exterior, e é preciso colocar a alavanca de
evacuação em posição "E". (Fig. 5):
Coloca-se a manga de saída (anti-retorno),
verificando se as restantes saídas estão
devidamente tapadas.
Para a recirculação através do filtro do
carvão activado, deve-se situar a alavanca
de evacuação na posição "I". O filtro do
carvão activado é introduzido em seguida
em corresponder sulco.
En cas de panne
o
--------------------------------------------------
Avant de solliciter le service de réparations,
veuillez effectuer les vérifications suivantes:
PANNE CAUSE POSSIBLE
Le câble n'est pas connecté
La hotte ne au courant
La tension n'arrive pas à la
fonctionne pas
prise
Filtre saturé de graisse
La hotte n'aspire Obstruction du conduit de
pas suffisamment
sortie de l'air
ou vibre
Conduit d'air inadéquat
Les lampes ne Lampes fondues
s'allument pas Lampes dévissées
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne
2002/96/CE concernant les Déchets d'Equipements Élctriques et Electroniques (DEEE ou
WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à
empêcher toute conséquence nuisible pour l'environnement et la snté de l'homme.
Le symbole présent sur l'appareil ou sur la documentation que l'accompagne indique que
ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être
remis à un centre de collecte des déchets chargé du recyclage des équipementes électriques et
électroniques.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de
cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de
collecte des déchets ou directement à votre revendeur.
TEKA INDUSTRIAL, S.A. se réserve le droit d'introduire sur le matériel les modifications qu'elle
jugera nécessaires ou utiles, sans nuire a ses caractéristiques essentielles.
SOLUTION
Connecter le câble au courant
Réviser et réparer le courant électrique
Nettoyer ou substituer le filtre
Eliminer les obstructions
Contacter l'installateur et suivre les
instructions de ce manuel
Substituer les lampes
Resserrer les lampes
