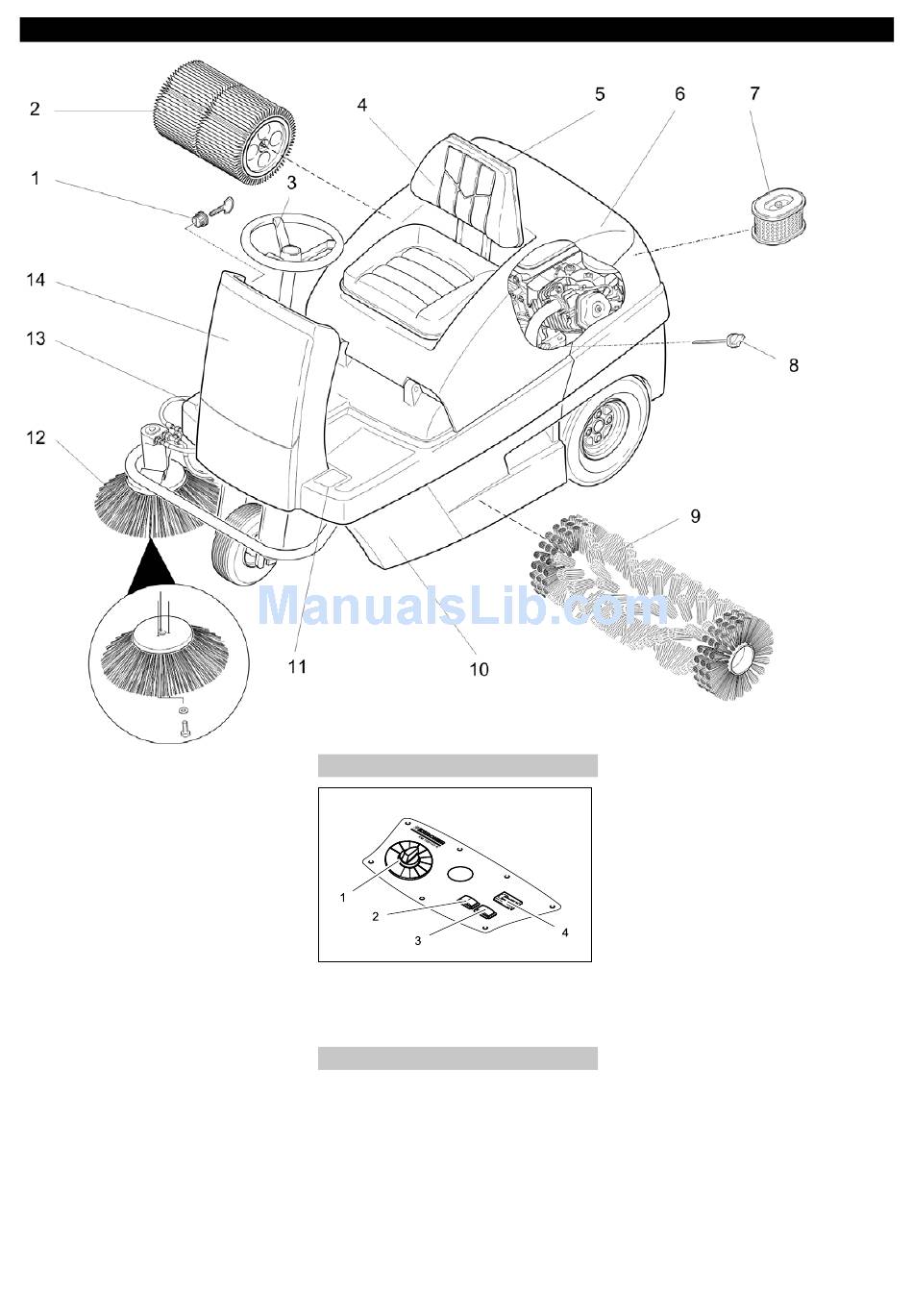

1 Zündschloss
2 Staubfilter
3 Lenkrad
4 Sitz (mit Sitzkontaktschalter)
5 Nass-/Trockenklappe
6 Gerätehaube
7 Luftfiltereinsatz
8 Ölmessstab
9 Kehrwalze
10 Kehrgutbehälter (beidseitig)
11 Pedal Grobschmutzklappe heben/sen-
ken
12 Seitenbesen
13 Fahrpedal
14 Frontverkleidung
Bedien- und Funktionselemente
Bedienpult
1 Programmschalter
2 Filterabreinigung
3 Hupe
4 Betriebsstundenzähler
Farbkennzeichnung
– Bedienelemente für den Reinigungs-
prozess sind gelb.
– Bedienelemente für die Wartung und
den Service sind hellgrau.
