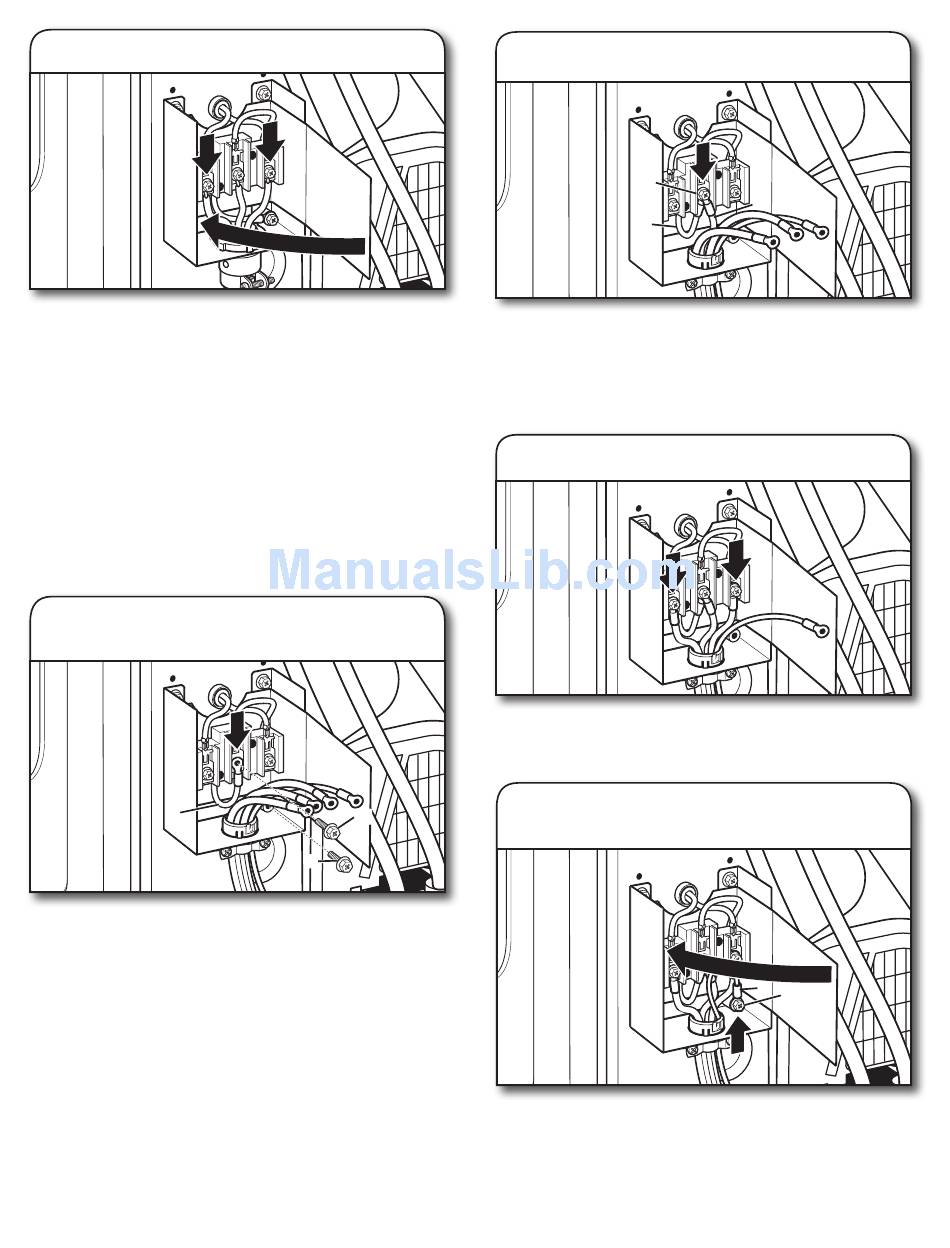

3.
Connecter les conducteurs restants
Placer les extrémités en crochet des conducteurs restants
du câble pour raccordement direct sous les vis les plus à
l'extérieur du bornier (crochets vers la droite). Rapprocher
les extrémités du crochet, serrer les vis, serrer les vis du serre-
câble et replier l'isolant sur le bornier. Pour terminer, replacer
la languette du couvercle du bornier dans la fente de la partie
inférieure du logement du bornier. Fixer le couvercle avec
les 2 vies de retenue. Ensuite, consulter "Réglage de
l'aplomb de la sécheuse".
Liaison à la terre externe pour un
raccordement à 3 conducteurs Optional
Connexion
(câble d'alimentation électrique illustré)
IMPORTANT : Il convient de vérifier auprès d'un électricien
qualifié que cette méthode de mise à la terre est acceptable
avant d'effectuer le raccordement.
1.
Préparer la connexion du conducteur
de terre neutre
D
Retirer la vis de la borne centrale (B) et la vis verte du
conducteur de liaison à la terre externe (A). Trebouchonner
le conducteur neutre de collage (blanc) (D) à la borne
centrale.
56
B
A
2.
Connecter le conducteur neutre
B
D
Connecter le conducteur neutral (blanc ou central) (C)
du câble d'alimentation ou du câble sous la vis de la borne
centrale (B). S'assurer que l'extrémité du conducteur neutre
de collage (blanc) (D) trebouchonné dans l'étape 1 reste
sous la vis de la borne centrale quand le conducteur
neutre du câble d'alimentation est connecté. Serrer la vis.
3.
Connecter les conducteurs restants
Placer les extrémités des conducteurs restants sous
les vis les plus à l'extérieur du bornier. Serrer les vis et serrer
le serre-câble.
4.
Connecter le conducteur de liaison
à la terre externe
Raccorder un autre conducteur de terre en cuivre (G) depuis
la vis verte du conducteur de terre externe (A) jusqu'à une
terre adéquate. Replier l'isolant sur le
replacer la languette du couvercle du bornier dans la fente de
la partie inférieure du logement du bornier. Fixer le couvercle
avec les 2 vies de retenue. Ensuite, consulter "Réglage de
l'aplomb de la sécheuse".
C
G A
bornier.
Pour terminer,
