3.
Connecter le conducteur de liaison
à la terre
Connecter le conducteur (vert ou nu) de liaison à la terre (F)
du câble d'alimentation sous la vis verte du conducteur de
liaison à la terre externe (A). Serrer la vis.
4.
Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus
à l'extérieur du bornier. Serrer les vis, serrer les vis du serre-
câble et replier l'isolant sur le bornier. Pour terminer, replacer
la languette du couvercle du bornier dans la fente de la partie
inférieure du logement du bornier. Fixer le couvercle avec
les 2 vies de retenue. Ensuite, consulter "Réglage de l'aplomb
de la sécheuse".
Serre-câble du cordon d'alimentation
à 3 conducteurs :
IMPORTANT : Utiliser le serre-câble fourni avec la sécheuse.
Fixer le câble d'alimentation au serre-câble
Passer le câble d'alimentation à travers le serre-câble.
Vérifier que la gaine d'isolement du câble d'alimentation rentre
à l'intérieur du serre-câble. Ne pas visser davantage les vis
du serre-câble à ce stade.
F
F
A

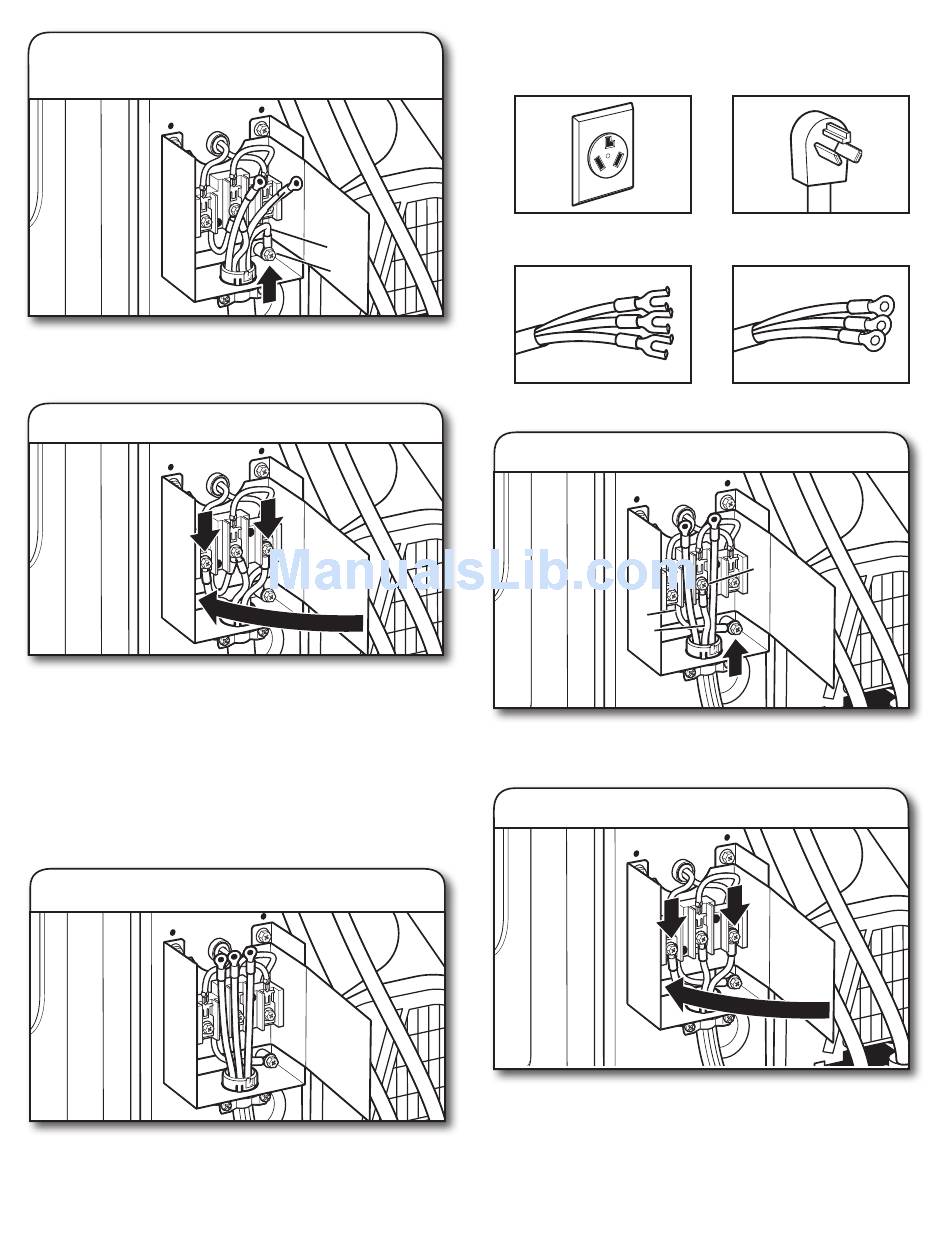

Raccordement du câble d'alimentation à 3 fils
À utiliser lorsque les codes locaux autorisent la connexion
du conducteur de masse de la caisse au conducteur neutre.
Prise murale à 3 fils
de type NEMA 10-30R
Cosses à fourche
à pointes relevées
1.
Connecter le conducteur neutre (central)
D
C
Connecter le conducteur neutre (central) (C) du câble
d'alimentation sous la vis du bornier (B). Serrer la vis.
2.
Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus à
l'extérieur du bornier. Serrer les vis, serrer les vis du serre-
câble et replier l'isolant sur le bornier. Pour terminer, replacer
la languette du couvercle du bornier dans la fente de la partie
inférieure du logement du bornier. Fixer le couvercle avec
les 2 vies de retenue. Ensuite, consulter "Réglage de l'aplomb
de la sécheuse".
Prise à 3 broches
Cosses rondes
B
53
