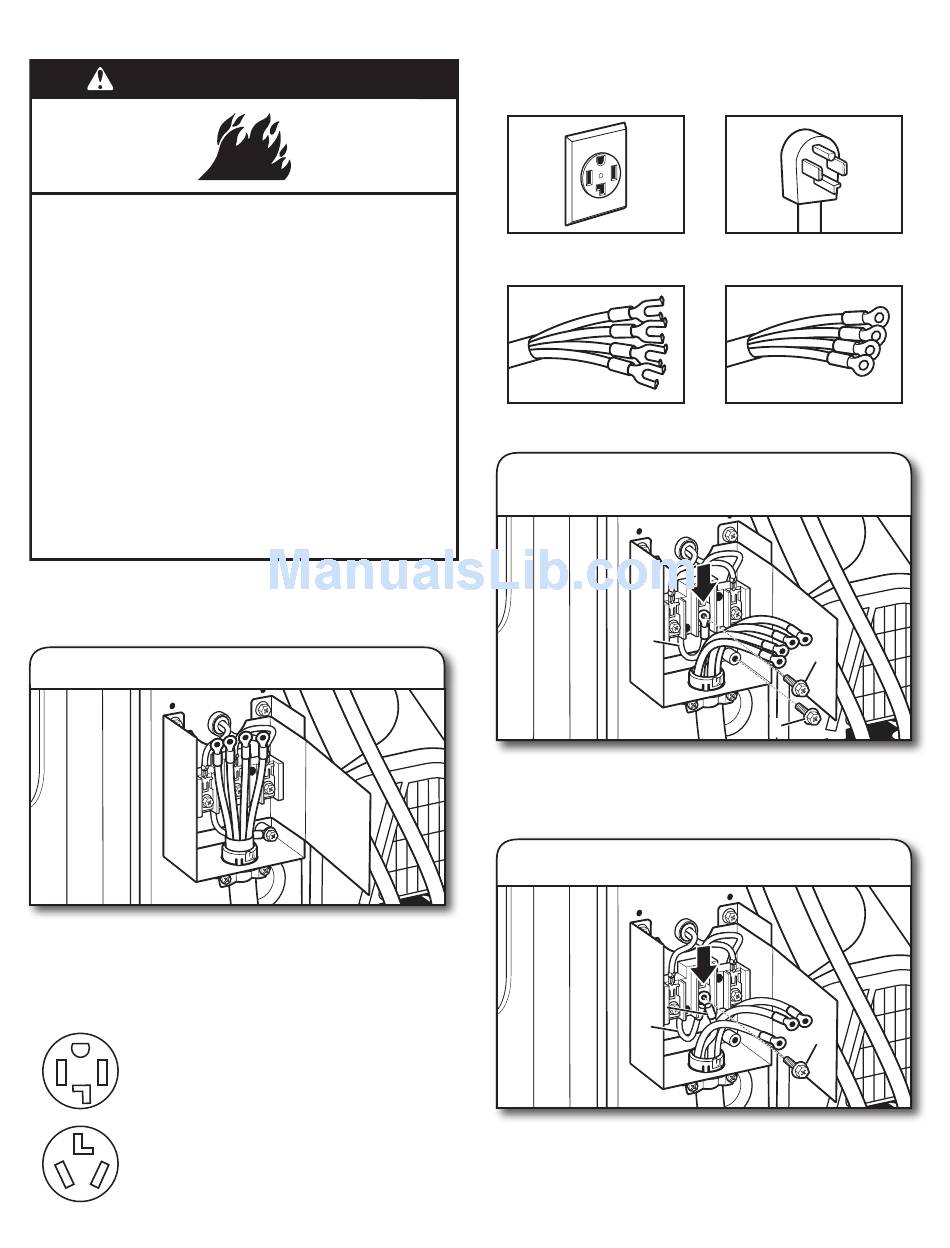

Raccordement du câble d'alimentation
AVERTISSEMENT
Risque d'incendie
Utiliser un cordon d'alimentation électrique neuf
homologué UL de 30 ampères.
Utiliser un réducteur de tension homologué UL.
Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.
Connecter le conducteur neutre (blanc ou conducteur
central) à la borne centrale.
Le conducteur de liaison à la terre (vert ou nu) doit être
relié au connecteur vert de liaison à la terre.
Connecter les 2 conducteurs d'alimentation restants
aux 2 bornes restantes.
Bien serrer chaque organe de connexion du
branchement électrique.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
Serre-câble du cordon d'alimentation
à 4 conducteurs :
IMPORTANT : Utiliser le serre-câble fourni avec la sécheuse.
Fixer le câble d'alimentation au serre-câble
Passer le câble d'alimentation à travers le serre-câble.
Vérifier que la gaine d'isolement du câble d'alimentation rentre
à l'intérieur du serre-câble. Ne pas visser davantage les vis du
serre-câble à ce stade.
Si la prise murale ressemble à cela :
Prise murale 4 fils pour câble d'alimentation
(NEMA Type 14-30R):
Consulter la section "Raccordement du câble
d'alimentation à 4 fils".
Prise murale 3 fils pour câble d'alimentation
(NEMA Type 10-30R):
Consulter la section "Raccordement du câble
d'alimentation à 3 fils".
52
Raccordement du câble d'alimentation à 4 fils
IMPORTANT : Un raccordement à 4 fils est obligatoire pour les
maisons mobiles et lorsque les codes locaux n'autorisent pas
l'utilisation de raccordements à 3 fils.
Prise murale à 4 fils
(type NEMA 14-30R)
Cosses à fourche
à pointes relevées
1.
Préparation pour la connexion
du conducteur neutre
D
Retirer la vis de la borne centrale (B) et la vis verte du
conducteur de liaison à la terre externe (A). Trebouchonner
le conducteur neutre de collage (blanc) (D) à la borne
centrale.
2.
Connecter le conducteur neutre
C
D
Connecter le conducteur neutre (blanc ou central) (C) du câble
d'alimentation sous la vis de la borne centrale (B). S'assurer
que l'extrémité du conducteur neutre de collage (blanc) (D)
trebouchonné dans l'étape 1 reste sous la vis de la borne
centrale quand le conducteur neutre du câble d'alimentation
est connecté. Serrer la vis.
Prise à 4 broches
Cosses rondes
B
A
B
