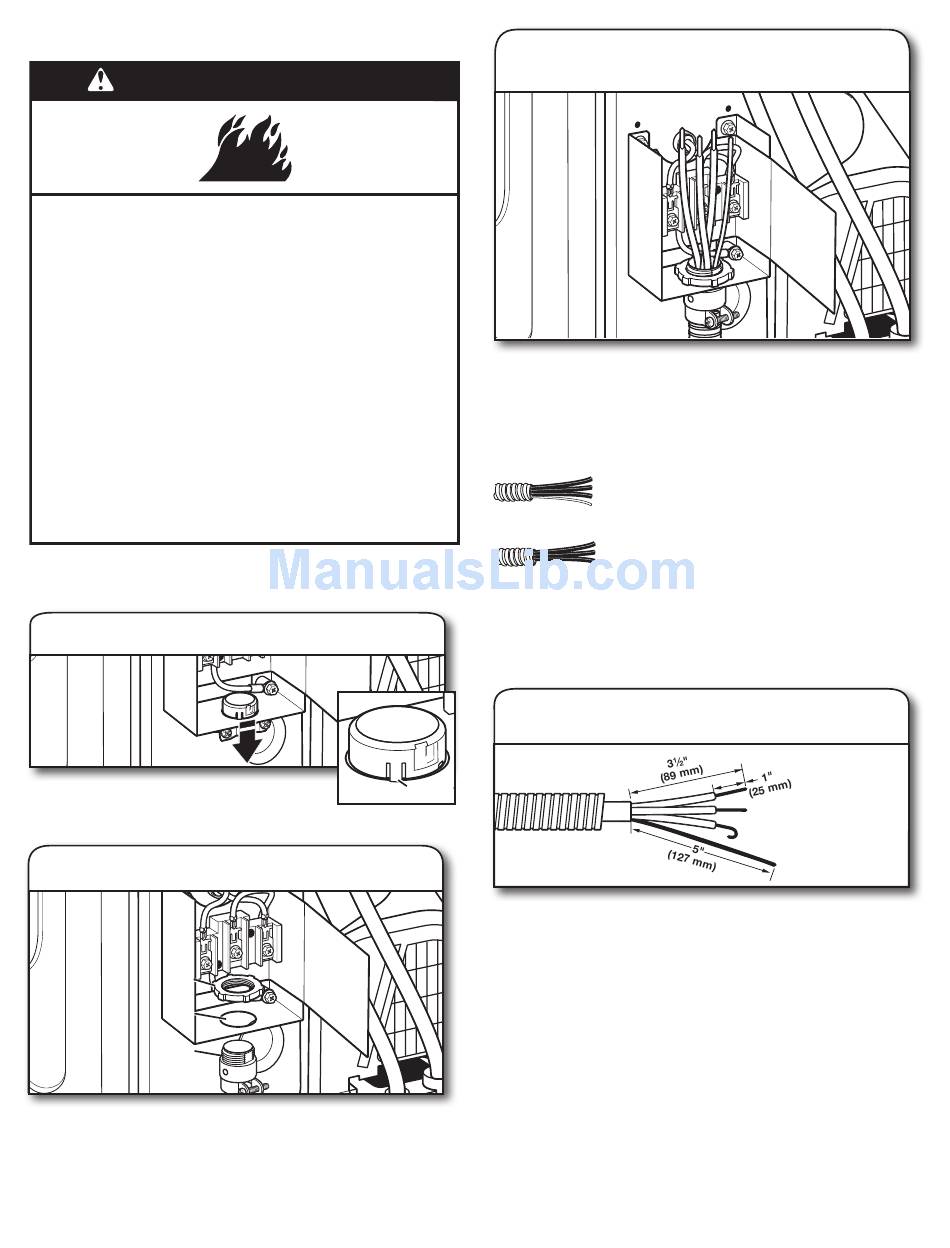

Raccordement direct
AVERTISSEMENT
Risque d'incendie
Utiliser du fil en cuivre solide de calibre 10.
Utiliser un réducteur de tension homologué UL.
Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.
Connecter le conducteur neutre (blanc ou conducteur
central) à la borne centrale.
Le conducteur de liaison à la terre (vert ou nu) doit être
relié au connecteur vert de liaison à la terre.
Connecter les 2 conducteurs d'alimentation restants
aux 2 bornes restantes.
Bien serrer chaque organe de connexion du
branchement électrique.
Le non-respect de cette instruction peut causer
un décès, un incendie ou un choc électrique.
Serre-câble pour câblage direct
IMPORTANT : Utiliser un serre-câble du conduit (non fourni).
1.
Retirer le serre-câble existant
À l'aide d'un tournevis à lame plate, applatir
les trois onglets sur la bande dans la partie
supérieure du serre-câble. Tirer le serre-câble.
2.
Fixer le serre-câble pour raccordement direct
A
B
C
Dévisser le raccord de conduit amovible (A) et les vis d'un
serre-câble homologué UL (inscription UL sur le serre-câble)
de 3/4" (19 mm). Visser la partie filetée du serre-câble (C) dans
le trou sous l'ouverture du bornier (B). Visser le connecteur de
conduits amovible (A) sur le filetage du serre-câble en passant
par l'ouverture du boîtier de connexion, puis serrer solidement.
54
3.
Fixer le câble à raccordement direct
au serre-câble
Passer le câble à raccordement direct à travers le serre-câble.
Le serre-câble doit être bien relié à la caisse de la sécheuse
et se trouver en position verticale. Serrer la vis du serre-câble
autour du câble à raccordement direct.
Si le câblage ressemble à cela :
Raccordement direct à 4 fils
IMPORTANT : Un raccordement à 4 fils est obligatoire
pour les maisons mobiles et lorsque les codes locaux
n'autorisent pas l'utilisation de raccordements à 3 fils.
1.
Préparer le câble à 4 fils pour
un raccordement direct
Onglet
Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer
la sécheuse si nécessaire.
Dénuder une longueur de 5" (127 mm) de gaine extérieure à
l'extrémité du câble, en laissant le conducteur de mise à la
terre nu à la longueur de 5" (127 mm). Couper 1
des 3 conducteurs restants. Dénuder les conducteurs sur une
longueur de 1" (25 mm). Former des crochets aux extrémités
des conducteurs.
Raccordement direct à 4 fils :
Consulter la section "Raccordement direct
à 4 fils".
Raccordement direct à 3 fils :
Consulter la section "Raccordement direct
à 3 fils".
/
" (38 mm)
1
2
