Summary of Contents for HWAM Autopilot IHS 2620

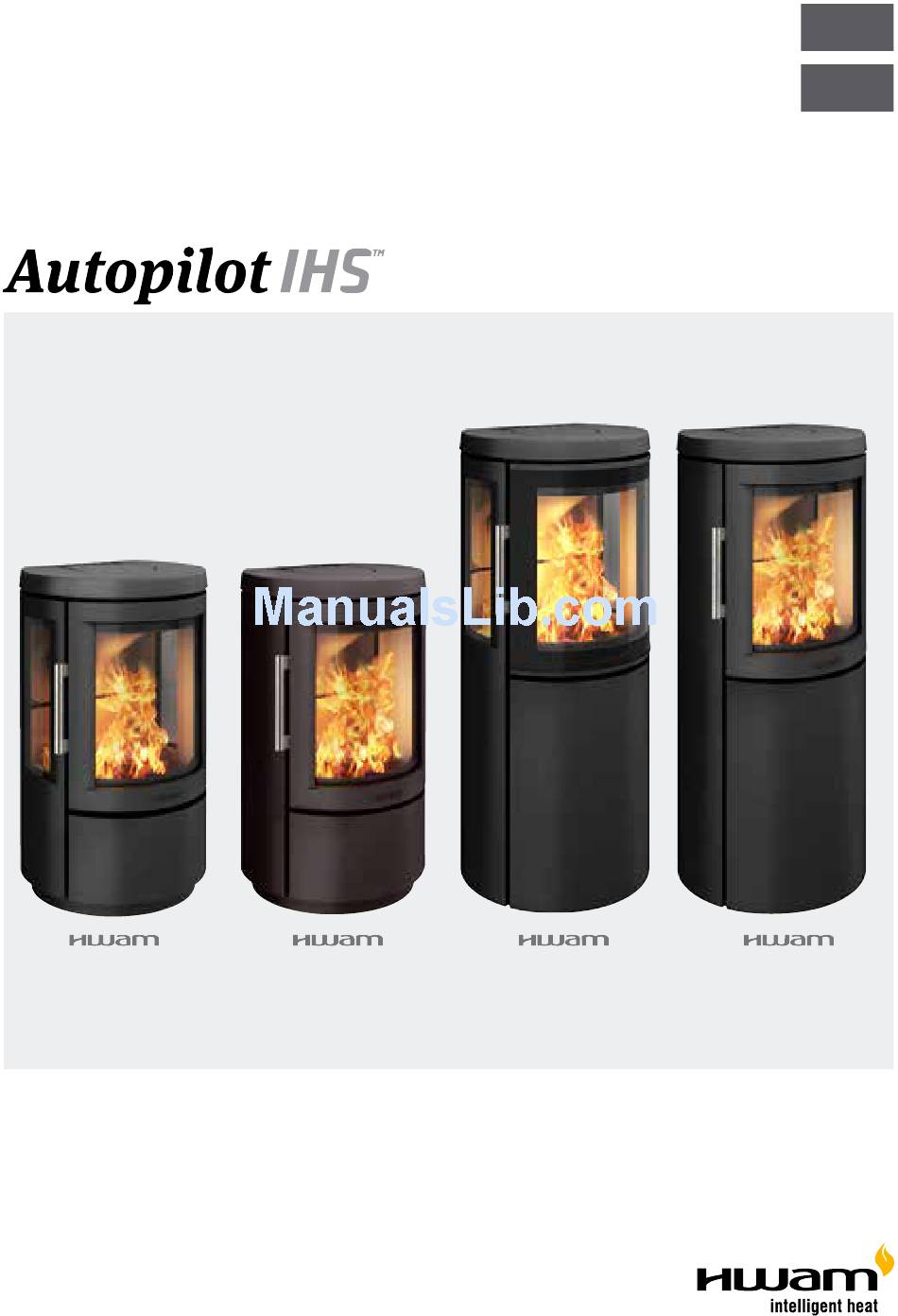

- Page 1 User's Manual Instruzoni per l'uso 2610 2620 2630 2640 01.12.2016 / 97-9682 www.hwam.com www.hwam.com...
-
Page 3: Table Of Contents
Drawings ............4-6 HWAM Autopilot IHS . -
Page 8: Hwam Autopilot Ihs

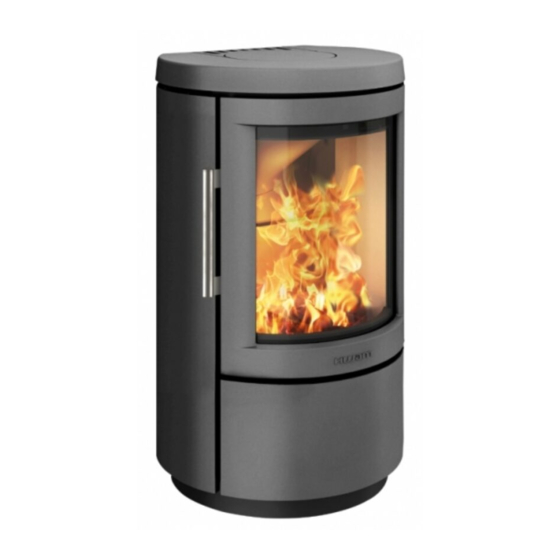

Congratulations on your new wood-burning stove complete with a HWAM Autopilot IHS IHS is short for “Intelligent Heat System”, which is a digital control of the combustion in your new wood-burning stove. The purpose of the HWAM Autopilot IHS is to control the combustion in an environmentally optimal and economically efficient way, with a view to generating greater user comfort. -
Page 9: Installation
A window that opens or an adjustable air vent should be sufficient, but it is also possible to connect the stove to a HWAM fresh air system. The air inlet/grating must be placed so that they do not become blocked. - Page 10 If HWAM 2610/2620 is placed on a flammable floor, always mount it on a plinth whether or not the floor is covered by a non-flammable material, such as a plate of glass or steel. The plinth is an accessory. Contact your HWAM dealer for more information.
- Page 11 The chimney draft provides a partial vacuum in the stove. The partial vacuum removes the smoke from the stove, sucks air through the damper to the so-called pane flush mechanism, which keeps the window pane soot free, and sucks air into the combustion via the HWAM Autopilot IHS...
-
Page 12: Firing Manual - Wood
If the chimney is too tall to be cleaned from above, it must be equipped with a soot door. In case of a chimney fire and overheating, the HWAM Autopilot IHS will enter a security mode and automatically adjust all dampers, effectively quenching the fire. - Page 13 In certain cases it is necessary to assist the draught in the chimney by burning a couple of newspaper pages on top of the wood ready to be lit. Read more on www.hwam.
-
Page 14: Firing In General
• If the room temperature is higher than the desired heat level, the control function decreases the flue gas temperature, thereby giving the layer of embers as long a life as possible before re-stoking. This will reduce the heat radiation from the stove and facilitate re-stoking without having to light up the fire anew. -
Page 15: Maintenance
A good combustion is achieved when the fire gets the right amount of oxygen supply at the right time and place in the combustion chamber. The HWAM Autopilot IHS allows for variations in external circumstances. -
Page 16: Operational Problems
Inside cleaning The smoke shelf and baffle plate is to be removed from the stove before cleaning (Drawing D): Lift the smoke shelf (1) up and a little forward, so it is detached from the uppermost rear plate (2). The smoke shelf can now be lowered and removed. -
Page 17: Declaration Of Performance
At interruptions that you cannot yourself rectify, you should contact the dealer. EclArAtion oF ErForMAncE The DoP can be downloaded from our website via the following links: HWAM 2610 with Autopilot IHS www.hwam.com/dop/2610ihs HWAM 2620 with Autopilot IHS www.hwam.com/dop/2620ihs HWAM 2630 with Autopilot IHS www.hwam.com/dop/2630ihs... -
Page 18: Hwam Autopilot Ihs Tm
Congratulazioni per l'acquisto di una stufa a legna con HWAM Autopilot IHS IHS significa “Intelligent Heat System”, ovvero “sistema di riscaldamento intelligente”, ed è un dispositivo digitale per la regolazione della combustione nella stufa. La funzione di HWAM Autopilot IHS è ottenere una combustione pulita ed economica che garantisca al tempo stesso il massimo comfort per l’utente. -
Page 19: Istruzioni Per L'installazione
38,0 cm Distanza da materiale infiammabile La stufa HWAM deve essere sempre messa su un pavimento ignifugo. Se la si pone su pavimenti in legno o simili, questi si devono coprire con piastre di materiale resistente al calore. Se la stufa HWAM 2610/2620 viene collocata su un pavimento in materiale infiammabile, montarla sempre al di sopra di un plinto, anche nel caso in cui il pavimento sia ricoperto da un materiale non infiammabile (come una piastra di vetro o acciaio). - Page 20 In caso di installazione a parete, HWAM 2610/2620 deve essere appesa ad almeno 3 cm di distanza dal pavimento, se questo è realizzato in materiale infiammabile. Prestare attenzione a eventuali normative circa la distanza tra parete e tubo di uscita fumi.
- Page 21 HWAM Autopilot IHS Il tiraggio della canna fumaria si crea con la differenza di temperatura tra la canna fumaria e l'esterno.
-
Page 22: Uso Iniziale Della Stufa
Se l’altezza della canna fumaria rende impossibile la pulizia dall’alto, è necessario montare uno sportello che consenta l’accesso per la pulizia. In caso di incendio e di surriscaldamento della canna fumaria, il dispositivo HWAM Autopilot IHS inserisce la modalità di sicurezza e chiude automaticamente le valvole per soffocare con tempestività... - Page 23 In certi casi è necessario favorire il tiraggio della canna fumaria bruciando alcune pagine di giornale sopra allo strato predisposto di legnetti per l’accensione. Per ulteriori informazioni sul funzionamento della canna fumaria visitare il sito www.hwam.com. Importante! Il cassetto raccoglicenere non deve mai essere aperto nella fase di accensione e deve sempre restare chiuso durante l’uso della stufa, in caso contrario il dispositivo di controllo intelligente non funzionerà.
- Page 24 • Se la temperatura ambiente effettiva è inferiore a quella corrispondente al livello di calore desiderato, la centralina di comando aumenta la temperatura dei fumi per aumentare il rilascio di calore dalla stufa. • Se la temperatura ambiente effettiva è superiore a quella corrispondente al livello di calore desiderato, la centralina di comando riduce la temperatura dei fumi prolungando in tal modo la durata dello strato di tizzoni prima della rialimentazione.
-
Page 25: Ragguagli Generali
18%). La legna riservata all’accensione può essere conservata al chiuso un paio di giorni prima dell'uso. La stufa HWAM sono a norma EN 13240 esclusivamente per la combustione a legna. Si vieta quindi di usare in essa legname truciolato, verniciato, pressato e impregnato, come... -
Page 26: Manutenzione
AnutEnzionE Pulizia La pulizia della stufa va fatta solo quando questa è fredda. La manutenzione quotidiana si limita ad un minimo lavoro. Passare l’aspiratore all’esterno con una bocchetta piccola avente le spazzole soffici oppure utilizzare un panno soffice ed asciutto. Spolverare la stufa con un panno morbido asciutto oppure con una spazzola morbida. -
Page 27: Disturbi Del Funzionamento
In caso di problemi di funzionamento non risolvibili personalmente, rivolgersi al rivenditore. icHiArAzionE di prEStAzionE La dichiarazione di prestazione può essere stampata dal nostro sito web seguendo questi link: HWAM 2610 con Autopilot IHS www.hwam.com/dop/2610ihs HWAM 2620 con Autopilot IHS www.hwam.com/dop/2620ihs... - Page 28 www.hwam.com...
