Phonitor 2 – Quickstart
Quellenwahl
Wählen Sie mit dem Source-Schalter eine analoge Eingangsquelle – XLR 1,
13
XLR 2 oder Cinch (RCA).
Ausgangswahl
Wählen Sie mit dem Output-Schalter den gewünschten Ausgang – Kopfhörer

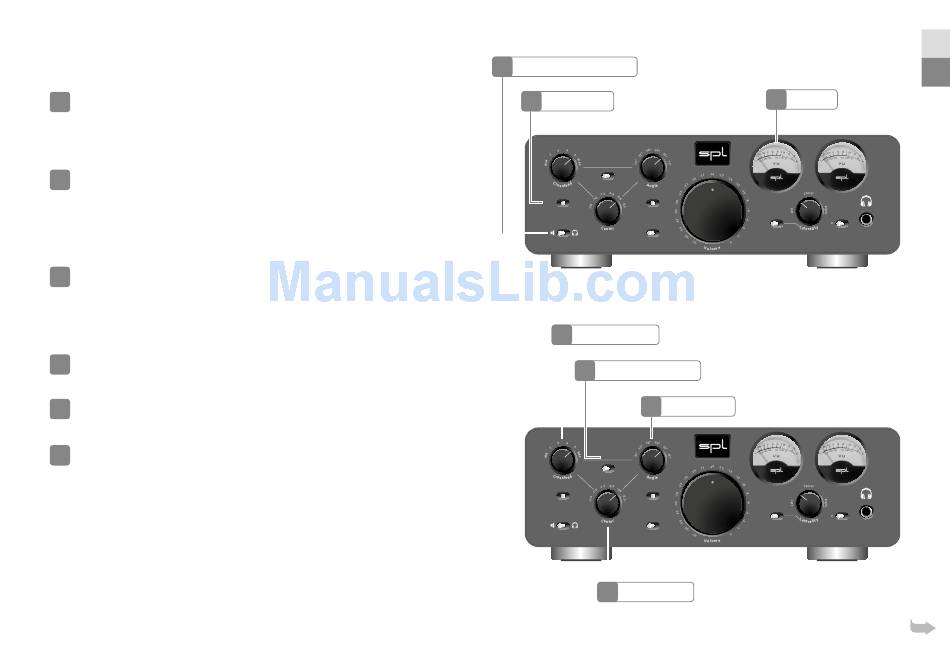

14
oder die Audioausgänge für die Lautsprecherwiedergabe auf der Rückseite des
Phonitor 2. In der Stellung Mute gelangt kein Signal an die Ausgänge.
Wenn der Phonitor 2 gemuted ist, leuchten die VU-Anzeigen rot.
Phonitor-Matrix-Einstellungen
Mit dem Matrix-Schalter können Sie die Phonitor-Matrix aktivieren – mit der
15
Center-Funktion (All) oder ohne (Cr/A). In der Off-Position ist die Phonitor Matrix
deaktiviert.
Die Phonitor-Matrix erzeugt eine lautsprechergleiche Wiedergabe über Kopfhörer, indem das linke und rechte Signal
jeweils zeitverzögert (Laufzeitdifferenz) und abgeschwächt (Pegeldifferenz) der gegenüberliegenden Seite beige-
mischt werden.
Mit dem Crossfeed-Schalter stellen Sie die Pegeldifferenz ein.
Die Pegeldifferenz ist vergleichbar mit dem Einfluss verschiedener Raumgrößen und deren Reflexions- und Absorp-
16
tionseigenschaften. Da der Schall vom Kopf nicht-linear reflektiert und absorbiert wird, wird die Pegeldifferenz
frequenzkorrigiert vorgenommen.
Mit dem Angle-Schalter stellen sie die Laufzeitdifferenz ein.
17
Die Laufzeitdifferenz ist direkt vergleichbar mit dem Aufstellwinkel eines Lautsprecherpaares. Da der Schall vom
Kopf nicht-linear reflektiert und absorbiert wird, wird die Laufzeitdifferenz frequenzkorrigiert vorgenommen.
Mit dem Center-Schalter regeln Sie die Intensität des Mittensignals.
18
Wenn die Center-Funktion aktiviert ist (Maxtrix-Schalter = All), wird das Stereosignal in ein Mitte/Seite-Signal (M/S)
konvertiert, das Mittensignal wird zwischen 0,3 und 2,0 dB abgesenkt, danach wird das M/S-Signal zurück in ein
Stereosignal konvertiert. Diese Funktion ist vor allem für Tontechniker bei der Erstellung einer Mischung auf Kopf-
hörern hilfreich.
14
