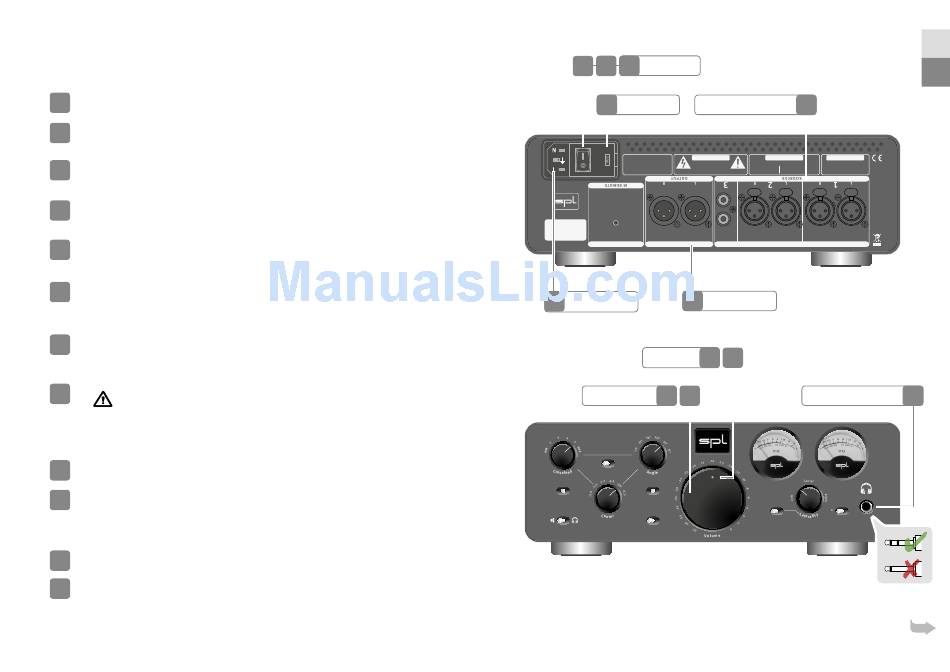

Phonitor 2 – Quickstart
Inbetriebnahme
1
Lesen Sie die Sicherheitshinweise auf Seite 19.
Stellen Sie sicher, dass die eingestellte Netzspannung des Phonitor 2 mit der
2
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des Phonitor 2
3
in der Aus-Stellung befindet (Aus = O / Ein = I).
Schließen Sie das mitgelieferte Netzkabel an den Phonitor 2 und an eine Steck-
4
dose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
5
Schalten Sie alle Geräte aus, die Sie am Phonitor 2 anschließen wollen.
Stellen Sie eine Verbindung von den Ausgängen ihrer analogen Quellen (z.B.
CD-Player) zu den analogen Eingängen des Phonitor 2 mit geeigneten Audioka-
6
beln (XLR, Cinch) her.
Audiokabel nicht im Lieferumfang enthalten.
Schließen Sie Audiokabel (XLR) zwischen Phonitor 2 und einem nachfolgenden
7
Verstärker oder symmetrischen Kopfhörer an.
Audiokabel nicht im Lieferumfang enthalten.
Schließen Sie Ihren Kopfhörer am Kopfhörerausgang des Phonitor 2 an.
8
Warnung: Stecken Sie niemals Mono-Klinkenstecker in die frontseitige Stereo-Klinkenbuchse und achten
Sie darauf, dass der Stecker vollständig versenkt ist. Andernfalls kann ein Kurzschluss die Zerstörung der
Endstufen nach sich ziehen!
Einschalten
9
Regeln Sie die Lautstärke des Phonitor 2 herunter.
Schalten Sie den Netzschalter auf der Rückseite des Phonitor 2 ein (Ein = I).
10
Die Power-LED leuchtet nun schwach.
Ausschalten
11
Regeln Sie Lautstärke des Phonitor 2 herunter.
Schalten Sie den Netzschalter auf der Rückseite des Phonitor 2 aus (Aus = O).
12
Die Power-LED leuchtet nun nicht mehr.
12
3 10 12
Netzschalter
2
Netzspannung Analoge Audio-Eingänge
Voltage Selection:
C AU T I O N
1. Remove Fuse Holder
RISK OF ELECTRIC SHOCK
2. Flip Over 3. Reinstall
D O N O T O P E N
Fuses: 115V AC: T 1 A L 250 V
230V AC: T 500 mA L 250 V AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
~ 115V AC / ~230V AC
50 Hz / 60 Hz, P max. 35 W
Learning Volume Up/Down:
1. Press LEARN button below
2. Point your remote at VUs
and press a button for
VOLUME DOWN (LEDs flash 1x)
Phonitor 2
3. Repeat until LEDs flash 3x
LEARN
PGM
Serial
4. Press a button for This output can also drive balanced headphones
Number
3
VOLUME UP (LEDs flash 1x) (Gender changer may be required).
R L
5. Repeat until LEDs flash 3x
IR REMOTE OUTPUT
Made in Germany
7
4
Audio-Ausgang
Netzanschluss
10 12
Power-LED
9 11
Lautstärkeregler
Phonitor 2
Matrix
Cr/A All
Off
Source Solo
XLR 1 RCA L R
XLR 2 Off
Output Ø
L R
Mute Off
Model 1280 • Made in Germany
Phonitor 2 – Quickstart
6
D IP S W IT C H W IR IN G
ON BOTTOM SIDE: XLRs: balanced, Pin 2 = Hot (+)
For unbalanced operation
1 ON: Output +12dB 3 ON: RCA -10dBV to +4dBu
bridge Pin 3 to GND.
2 ON: Output + 6dB 4 ON: Sources 1:1 to Output
RCAs: Unbalanced, Tip = Hot (+)
L
R
2 1
R L R L
SOURCES
8
Kopfhörer-Anschluss
IR
Stereo VU Cal
Mono +12
+6dB
120 V Audio Rail Preamplifier
Headphone Monitoring Amplifier
13
